日立数码相机-HDC-401说明书.pdf

发布时间：2022-05-24 发布人：admin 分类：说明书资料大小：1.65M 资料格式：pdf 举报版权申诉

第1页 / 共52页

第2页 / 共52页

第3页 / 共52页

第4页 / 共52页

第5页 / 共52页

第6页 / 共52页

第7页 / 共52页

第8页 / 共52页

保証書

表紙

はじめに

安全上のご注意

あらかじめご承知頂きたいこと

使用上のご注意

商品概要

同梱品

各部の名称

液晶モニターの表示

基本操作編

準備する

電池を入れる

電源のオン／オフ

日付／時刻を合わせる

SD メモリーカードを使う場合

初期設定に戻す

静止画／動画を撮る

静止画を撮る

ストロボを使う

近距離撮影をする（自分撮り撮影）

ズームを使う

動画を撮る

静止画／動画を撮る

ズーム再生をする場合は

インデックス再生をする場合は

動画を再生する場合は

画像を消去する

テレビを使って再生／撮影する

応用操作編

準備について

表示言語を設定する

サウンドのオン／オフを設定する

オートパワーオフの時間を設定する

AC アダプター（別売）を使う

撮影（静止画／動画）について

画像サイズ（記録画素数）と画質（圧縮率）を設定する

シーンモードを設定する

露出（明るさ）補正を設定する

ホワイトバランスを設定する

シャープネスを設定する

彩度を設定する

色効果を設定する

ISO 感度（撮像感度）を設定する

日付プリントを設定する

セルフタイマーで撮る

再生（静止画／動画）について

内蔵メモリからSD メモリーカードに画像をコピーする（コピーto SD カード機能）

スライドショー再生をする

画像プロテクトを設定する

起動画面を設定する（マイカメラ機能）

消去について

フォーマットする

パソコン接続編

画像ファイルをパソコンにコピーするまでの流れ

1 パソコンの動作環境を確認する

2 HDC-401 Driver をパソコンにインストールする

3 USB ケーブルでパソコンと接続する

4 画像ファイルをパソコンにコピーする（リーダ／ライタ接続）

5 カメラを取り外すときは

HDC-401Driver をアンインストール（削除）する

付録

故障とお考えになる前に

メニュー設定項目と初期設定

仕様

サービス／ご相談窓口

クイックスタートガイド

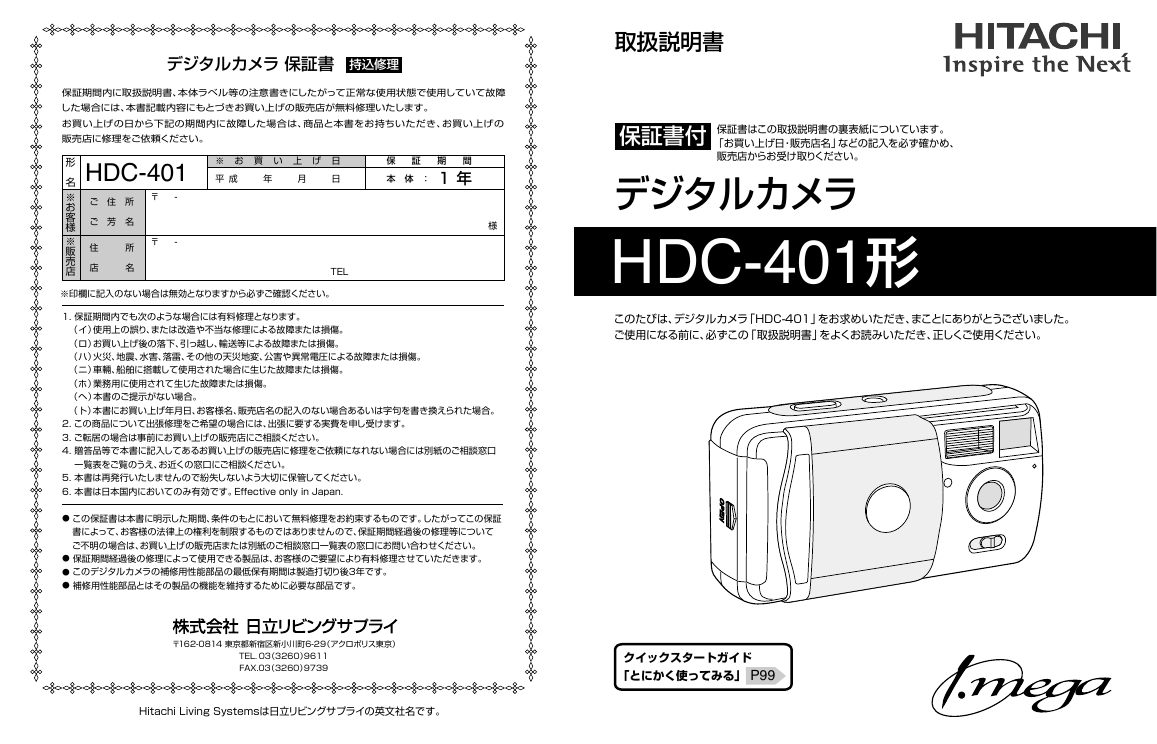

取扱説明書保証書はこの取扱説明書の裏表紙についています。「お買い上げ日・販売店名」などの記入を必ず確かめ、販売店からお受け取りください。保証書付デジタルカメラ HDC-401形このたびは、デジタルカメラ「HDC-401」をお求めいただき、まことにありがとうございました。ご使用になる前に、必ずこの「取扱説明書」をよくお読みいただき、正しくご使用ください。デジタルカメラ保証書持込修理保証期間内に取扱説明書、本体ラベル等の注意書きにしたがって正常な使用状態で使用していて故障した場合には、本書記載内容にもとづきお買い上げの販売店が無料修理いたします。お買い上げの日から下記の期間内に故障した場合は、商品と本書をお持ちいただき、お買い上げの販売店に修理をご依頼ください。 ※ お買い上げ日平成　年　月　日ご　住　所ご　芳　名 HDC-401 形　名 ※ お客様 ※ 販売店 ※印欄に記入のない場合は無効となりますから必ずご確認ください。住　　　所〒　 - 〒　 - 店　　　名 TEL 保　証　期　間本体：　1 年様 1. 保証期間内でも次のような場合には有料修理となります。（イ）使用上の誤り、または改造や不当な修理による故障または損傷。（ロ）お買い上げ後の落下、引っ越し、輸送等による故障または損傷。（ハ）火災、地震、水害、落雷、その他の天災地変、公害や異常電圧による故障または損傷。（ニ）車輛、船舶に搭載して使用された場合に生じた故障または損傷。（ホ）業務用に使用されて生じた故障または損傷。（ヘ）本書のご提示がない場合。（ト）本書にお買い上げ年月日、お客様名、販売店名の記入のない場合あるいは字句を書き換えられた場合。 2. この商品について出張修理をご希望の場合には、出張に要する実費を申し受けます。 3. ご転居の場合は事前にお買い上げの販売店にご相談ください。 4. 贈答品等で本書に記入してあるお買い上げの販売店に修理をご依頼になれない場合には別紙のご相談窓口一覧表をご覧のうえ、お近くの窓口にご相談ください。 5. 本書は再発行いたしませんので紛失しないよう大切に保管してください。 6. 本書は日本国内においてのみ有効です。Effective only in Japan. ● この保証書は本書に明示した期間、条件のもとにおいて無料修理をお約束するものです。したがってこの保証書によって、お客様の法律上の権利を制限するものではありませんので、保証期間経過後の修理等についてご不明の場合は、お買い上げの販売店または別紙のご相談窓口一覧表の窓口にお問い合わせください。 ● 保証期間経過後の修理によって使用できる製品は、お客様のご要望により有料修理させていただきます。 ● このデジタルカメラの補修用性能部品の最低保有期間は製造打切り後3年です。 ● 補修用性能部品とはその製品の機能を維持するために必要な部品です。〒162-0814 東京都新宿区新小川町6-29（アクロポリス東京） TEL. 03（3260）9611 FAX.03（3260）9739 Hitachi Living Systemsは日立リビングサプライの英文社名です。クイックスタートガイド「とにかく使ってみる」P99

目次目次はじめに 3 3 ■ 安全上のご注意........................................................................................................... 6 ■ あらかじめご承知頂きたいこと................................................................................ 7 ■ 使用上のご注意........................................................................................................... 9 ■ 商品概要....................................................................................................................... ■ 同梱品 .......................................................................................................................... 9 ■ 各部の名称................................................................................................................... 10 ■ 液晶モニターの表示 ................................................................................................... 13 基本操作編 16 準備する................................................................................................................................... 17 ■ 電池を入れる............................................................................................................... 17 ■ 電源のオン／オフ ....................................................................................................... 19 ■ 日付／時刻を合わせる ............................................................................................... 20 ■ SDメモリーカードを使う場合.................................................................................. 23 ■ 初期設定に戻す........................................................................................................... 25 静止画／動画を撮る ............................................................................................................... 27 ■ 静止画を撮る............................................................................................................... 27 ■ ストロボを使う........................................................................................................... 30 ■ 近距離撮影をする（自分撮り撮影）............................................................................ 31 ■ ズームを使う............................................................................................................... 32 ■ 動画を撮る................................................................................................................... 33 静止画／動画を見る ............................................................................................................... 35 ○ ズーム再生をする場合は............................................................................................ 36 ○ インデックス再生をする場合は................................................................................ 37 ○ 動画を再生する場合は ............................................................................................... 38 画像を消去する....................................................................................................................... 39 テレビを使って再生／撮影する............................................................................................ 43 応用操作編 46 準備について........................................................................................................................... 47 ■ 表示言語を設定する ................................................................................................... 47 ■ サウンドのオン／オフを設定する ............................................................................ 49 ■ オートパワーオフの時間を設定する ........................................................................ 50 ■ ACアダプター（別売）を使う..................................................................................... 51 1 撮影（静止画／動画）について............................................................................................... 52 ■ 画像サイズ（記録画素数）と画質（圧縮率）を設定する ........................................... 52 ■ シーンモードを設定する............................................................................................ 55 ■ 露出（明るさ）補正を設定する................................................................................... 57 ■ ホワイトバランスを設定する.................................................................................... 58 ■ シャープネスを設定する............................................................................................ 59 ■ 彩度を設定する........................................................................................................... 60 ■ 色効果を設定する ....................................................................................................... 61 ■ ISO感度（撮像感度）を設定する................................................................................ 62 ■ 日付プリントを設定する............................................................................................ 63 ■ セルフタイマーで撮る ............................................................................................... 64 再生（静止画／動画）について............................................................................................... 65 ■ 内蔵メモリからSDメモリーカードに画像をコピーする ....................................... 65 ■ スライドショー再生をする......................................................................................... 67 ■ 画像プロテクトを設定する........................................................................................ 69 ■ 起動画面を設定する（マイカメラ機能）.................................................................... 72 消去について........................................................................................................................... 74 ■ フォーマットする ....................................................................................................... 74 パソコン接続編 11 22 76 画像ファイルをパソコンにコピーするまでの流れ ............................................................. 77 パソコンの動作環境を確認する ................................................................................. 78 HDC-401 Driverをパソコンにインストールする ................................................. 79 （Windows98/98SEをお使いの場合） USBケーブルでパソコンと接続する ........................................................................ 81 画像ファイルをパソコンにコピーする（リーダ／ライタ接続）............................. 83 カメラを取り外すときは............................................................................................. 85 HDC-401 Driverをアンインストール（削除）する.......................................................... 87 33 44 55 付録 88 ■ 故障とお考えになる前に............................................................................................ 89 ■ メニュー設定項目と初期設定.................................................................................... 96 ■ 仕様 .............................................................................................................................. 97 ■ サービス／ご相談窓口 ............................................................................................... 98 ■ クイックスタートガイド............................................................................................ 99 2

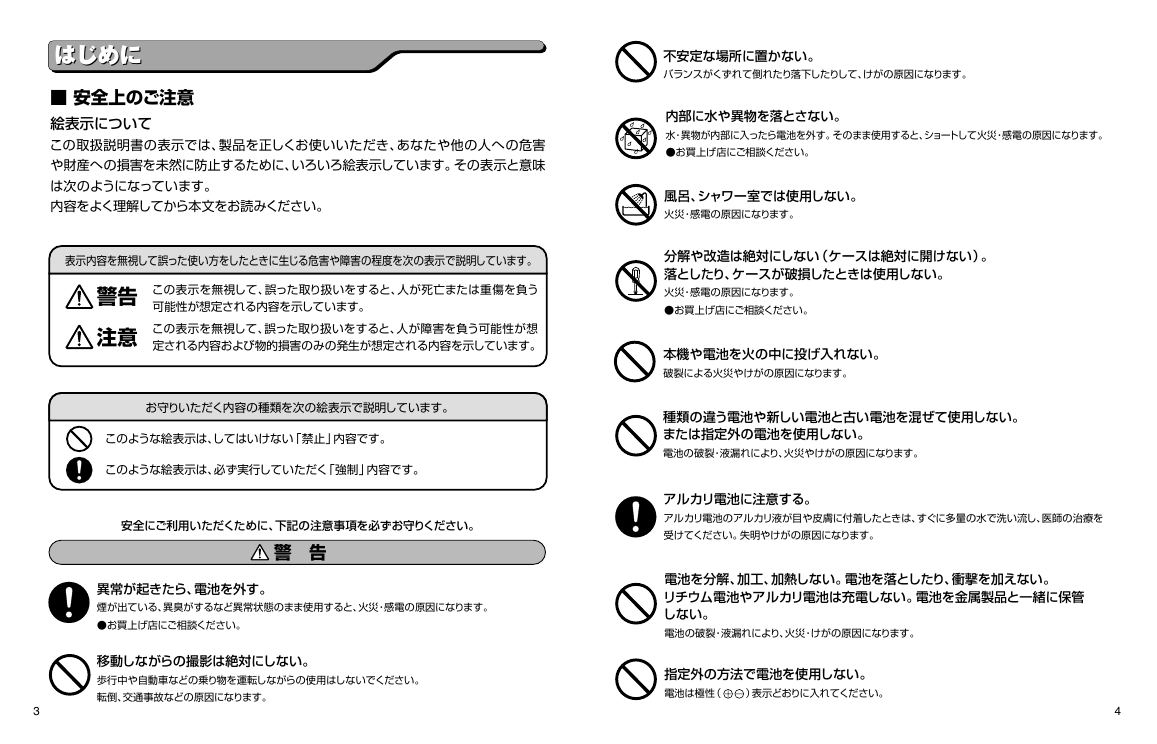

はじめにはじめに ■ 安全上のご注意絵表示についてこの取扱説明書の表示では、製品を正しくお使いいただき、あなたや他の人への危害や財産への損害を未然に防止するために、いろいろ絵表示しています。その表示と意味は次のようになっています。内容をよく理解してから本文をお読みください。表示内容を無視して誤った使い方をしたときに生じる危害や障害の程度を次の表示で説明しています。この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う警告可能性が想定される内容を示しています。この表示を無視して、誤った取り扱いをすると、人が障害を負う可能性が想注意定される内容および物的損害のみの発生が想定される内容を示しています。お守りいただく内容の種類を次の絵表示で説明しています。このような絵表示は、してはいけない「禁止」内容です。このような絵表示は、必ず実行していただく「強制」内容です。安全にご利用いただくために、下記の注意事項を必ずお守りください。警　告異常が起きたら、電池を外す。煙が出ている、異臭がするなど異常状態のまま使用すると、火災・感電の原因になります。 ●お買上げ店にご相談ください。移動しながらの撮影は絶対にしない。歩行中や自動車などの乗り物を運転しながらの使用はしないでください。転倒、交通事故などの原因になります。 3 不安定な場所に置かない。バランスがくずれて倒れたり落下したりして、けがの原因になります。内部に水や異物を落とさない。水・異物が内部に入ったら電池を外す。そのまま使用すると、ショートして火災・感電の原因になります。 ●お買上げ店にご相談ください。風呂、シャワー室では使用しない。火災・感電の原因になります。分解や改造は絶対にしない（ケースは絶対に開けない）。落としたり、ケースが破損したときは使用しない。火災・感電の原因になります。　 ●お買上げ店にご相談ください。本機や電池を火の中に投げ入れない。破裂による火災やけがの原因になります。種類の違う電池や新しい電池と古い電池を混ぜて使用しない。または指定外の電池を使用しない。電池の破裂・液漏れにより、火災やけがの原因になります。アルカリ電池に注意する。アルカリ電池のアルカリ液が目や皮膚に付着したときは、すぐに多量の水で洗い流し、医師の治療を受けてください。失明やけがの原因になります。電池を分解、加工、加熱しない。電池を落としたり、衝撃を加えない。リチウム電池やアルカリ電池は充電しない。電池を金属製品と一緒に保管しない。電池の破裂・液漏れにより、火災・けがの原因になります。指定外の方法で電池を使用しない。電池は極性（　　）表示どおりに入れてください。 4

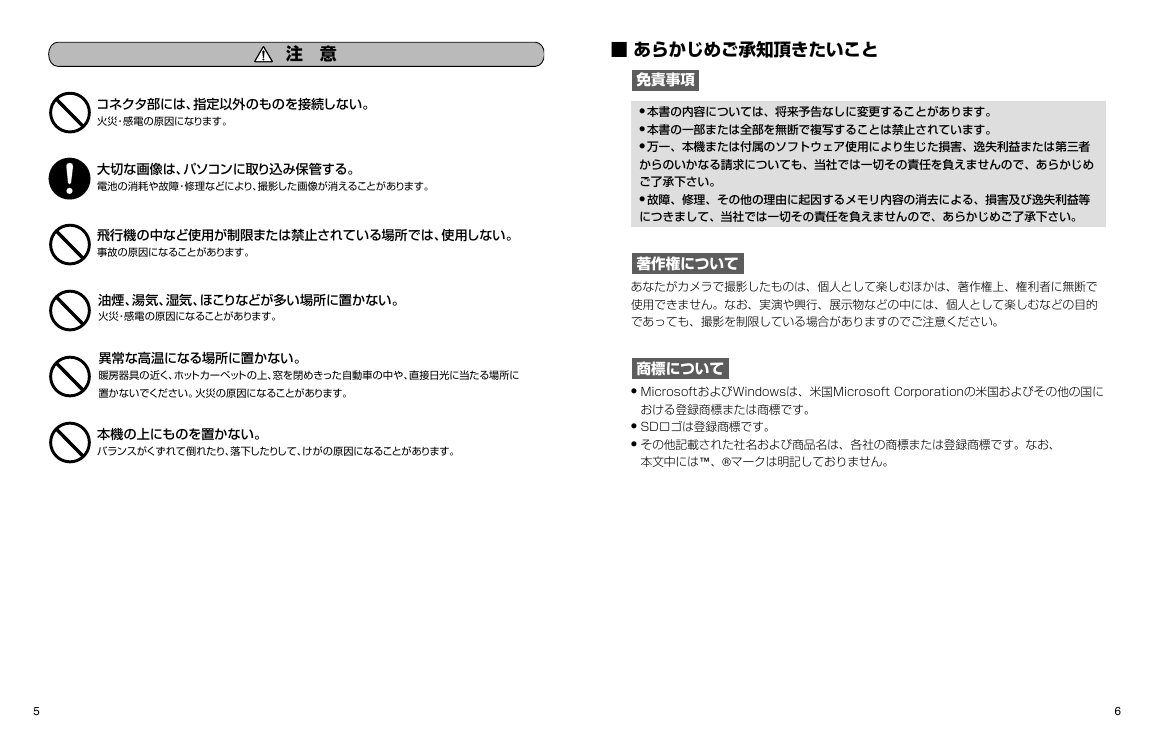

注　意 ■ あらかじめご承知頂きたいこと免責事項コネクタ部には、指定以外のものを接続しない。火災・感電の原因になります。大切な画像は、パソコンに取り込み保管する。電池の消耗や故障・修理などにより、撮影した画像が消えることがあります。飛行機の中など使用が制限または禁止されている場所では、使用しない。事故の原因になることがあります。油煙、湯気、湿気、ほこりなどが多い場所に置かない。火災・感電の原因になることがあります。異常な高温になる場所に置かない。暖房器具の近く、ホットカーペットの上、窓を閉めきった自動車の中や、直接日光に当たる場所に置かないでください。火災の原因になることがあります。本機の上にものを置かない。バランスがくずれて倒れたり、落下したりして、けがの原因になることがあります。 ● 本書の内容については、将来予告なしに変更することがあります。 ● 本書の一部または全部を無断で複写することは禁止されています。 ● 万一、本機または付属のソフトウェア使用により生じた損害、逸失利益または第三者からのいかなる請求についても、当社では一切その責任を負えませんので、あらかじめご了承下さい。 ● 故障、修理、その他の理由に起因するメモリ内容の消去による、損害及び逸失利益等につきまして、当社では一切その責任を負えませんので、あらかじめご了承下さい。著作権についてあなたがカメラで撮影したものは、個人として楽しむほかは、著作権上、権利者に無断で使用できません。なお、実演や興行、展示物などの中には、個人として楽しむなどの目的であっても、撮影を制限している場合がありますのでご注意ください。商標について ● MicrosoftおよびWindowsは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。 ● SDロゴは登録商標です。 ● その他記載された社名および商品名は、各社の商標または登録商標です。なお、本文中には™、®マークは明記しておりません。 5 6

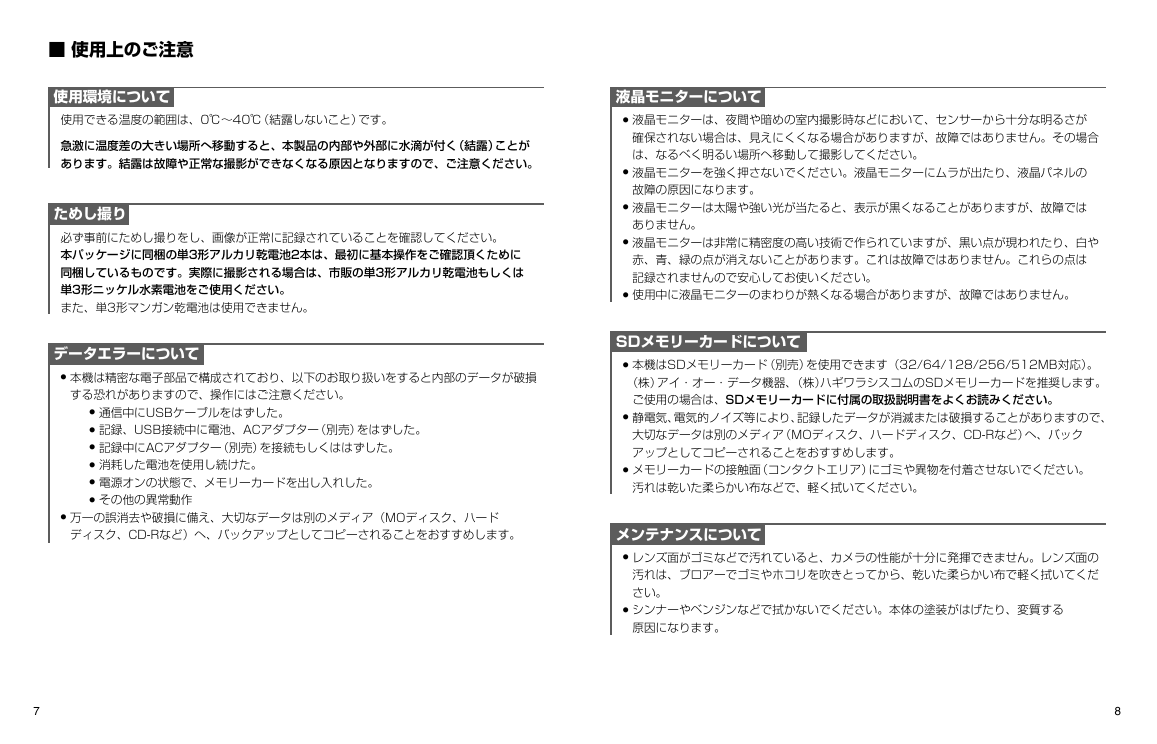

■ 使用上のご注意使用環境について使用できる温度の範囲は、0℃〜40℃（結露しないこと）です。急激に温度差の大きい場所へ移動すると、本製品の内部や外部に水滴が付く（結露）ことがあります。結露は故障や正常な撮影ができなくなる原因となりますので、ご注意ください。ためし撮り必ず事前にためし撮りをし、画像が正常に記録されていることを確認してください。本パッケージに同梱の単3形アルカリ乾電池2本は、最初に基本操作をご確認頂くために同梱しているものです。実際に撮影される場合は、市販の単3形アルカリ乾電池もしくは単3形ニッケル水素電池をご使用ください。また、単3形マンガン乾電池は使用できません。データエラーについて ● 本機は精密な電子部品で構成されており、以下のお取り扱いをすると内部のデータが破損する恐れがありますので、操作にはご注意ください。 ● 通信中にUSBケーブルをはずした。 ● 記録、USB接続中に電池、ACアダプター（別売）をはずした。 ● 記録中にACアダプター（別売）を接続もしくははずした。 ● 消耗した電池を使用し続けた。 ● 電源オンの状態で、メモリーカードを出し入れした。 ● その他の異常動作 ● 万一の誤消去や破損に備え、大切なデータは別のメディア（MOディスク、ハードディスク、CD-Rなど）へ、バックアップとしてコピーされることをおすすめします。液晶モニターについて ● 液晶モニターは、夜間や暗めの室内撮影時などにおいて、センサーから十分な明るさが確保されない場合は、見えにくくなる場合がありますが、故障ではありません。その場合は、なるべく明るい場所へ移動して撮影してください。 ● 液晶モニターを強く押さないでください。液晶モニターにムラが出たり、液晶パネルの故障の原因になります。 ● 液晶モニターは太陽や強い光が当たると、表示が黒くなることがありますが、故障ではありません。 ● 液晶モニターは非常に精密度の高い技術で作られていますが、黒い点が現われたり、白や赤、青、緑の点が消えないことがあります。これは故障ではありません。これらの点は記録されませんので安心してお使いください。 ● 使用中に液晶モニターのまわりが熱くなる場合がありますが、故障ではありません。 SDメモリーカードについて ● 本機はSDメモリーカード（別売）を使用できます（32/64/128/256/512MB対応）。（株）アイ・オー・データ機器、（株）ハギワラシスコムのSDメモリーカードを推奨します。ご使用の場合は、SDメモリーカードに付属の取扱説明書をよくお読みください。 ● 静電気、電気的ノイズ等により、記録したデータが消滅または破損することがありますので、大切なデータは別のメディア（MOディスク、ハードディスク、CD-Rなど）へ、バックアップとしてコピーされることをおすすめします。 ● メモリーカードの接触面（コンタクトエリア）にゴミや異物を付着させないでください。汚れは乾いた柔らかい布などで、軽く拭いてください。メンテナンスについて ● レンズ面がゴミなどで汚れていると、カメラの性能が十分に発揮できません。レンズ面の汚れは、ブロアーでゴミやホコリを吹きとってから、乾いた柔らかい布で軽く拭いてください。 ● シンナーやベンジンなどで拭かないでください。本体の塗装がはげたり、変質する原因になります。 7 8

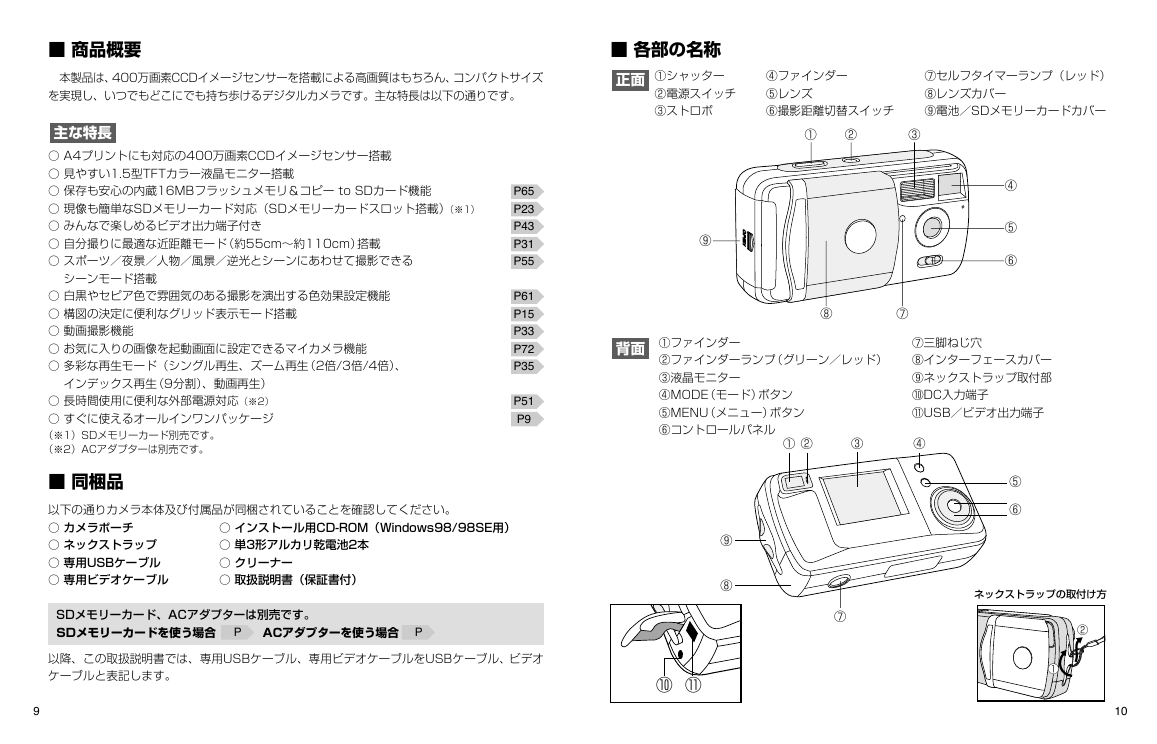

■ 商品概要本製品は、400万画素CCDイメージセンサーを搭載による高画質はもちろん、コンパクトサイズを実現し、いつでもどこにでも持ち歩けるデジタルカメラです。主な特長は以下の通りです。 ■ 各部の名称 ①シャッター正面 ②電源スイッチ ③ストロボ ④ファインダー ⑤レンズ ⑥撮影距離切替スイッチ ⑦セルフタイマーランプ（レッド） ⑧レンズカバー ⑨電池／SDメモリーカードカバー ① ② ③ 主な特長 ○ A4プリントにも対応の400万画素CCDイメージセンサー搭載 ○ 見やすい1.5型TFTカラー液晶モニター搭載 ○ 保存も安心の内蔵16MBフラッシュメモリ＆コピー to SDカード機能 ○ 現像も簡単なSDメモリーカード対応（SDメモリーカードスロット搭載）（※1） ○ みんなで楽しめるビデオ出力端子付き ○ 自分撮りに最適な近距離モード（約55cm〜約110cm）搭載 ○ スポーツ／夜景／人物／風景／逆光とシーンにあわせて撮影できるシーンモード搭載 ○ 白黒やセピア色で雰囲気のある撮影を演出する色効果設定機能 ○ 構図の決定に便利なグリッド表示モード搭載 ○ 動画撮影機能 ○ お気に入りの画像を起動画面に設定できるマイカメラ機能 ○ 多彩な再生モード（シングル再生、ズーム再生（2倍/3倍/4倍）、インデックス再生（9分割）、動画再生） ○ 長時間使用に便利な外部電源対応（※2） ○ すぐに使えるオールインワンパッケージ（※1）SDメモリーカード別売です。（※2）ACアダプターは別売です。 P65 P23 P43 P31 P55 P61 P15 P33 P72 P35 P51 P9 ■ 同梱品以下の通りカメラ本体及び付属品が同梱されていることを確認してください。 ○ カメラポーチ ○ ネックストラップ ○ 専用USBケーブル ○ 専用ビデオケーブル ○ インストール用CD-ROM（Windows98/98SE用） ○ 単3形アルカリ乾電池2本 ○ クリーナー ○ 取扱説明書（保証書付） SDメモリーカード、ACアダプターは別売です。 SDメモリーカードを使う場合　　　　ACアダプターを使う場合 P P 以降、この取扱説明書では、専用USBケーブル、専用ビデオケーブルをUSBケーブル、ビデオケーブルと表記します。 9 背面 ④ ⑤ ⑥ ⑨ ⑧ ⑦ ①ファインダー ②ファインダーランプ（グリーン／レッド） ③液晶モニター ④MODE（モード）ボタン ⑤MENU（メニュー）ボタン ⑥コントロールパネル ①② ③ ⑦三脚ねじ穴 ⑧インターフェースカバー ⑨ネックストラップ取付部 ⑩DC入力端子 ⑪USB／ビデオ出力端子 ④ ⑤ ⑥ ⑨ ⑧ ⑦ ⑩⑪ ネックストラップの取付け方 ② ① 10

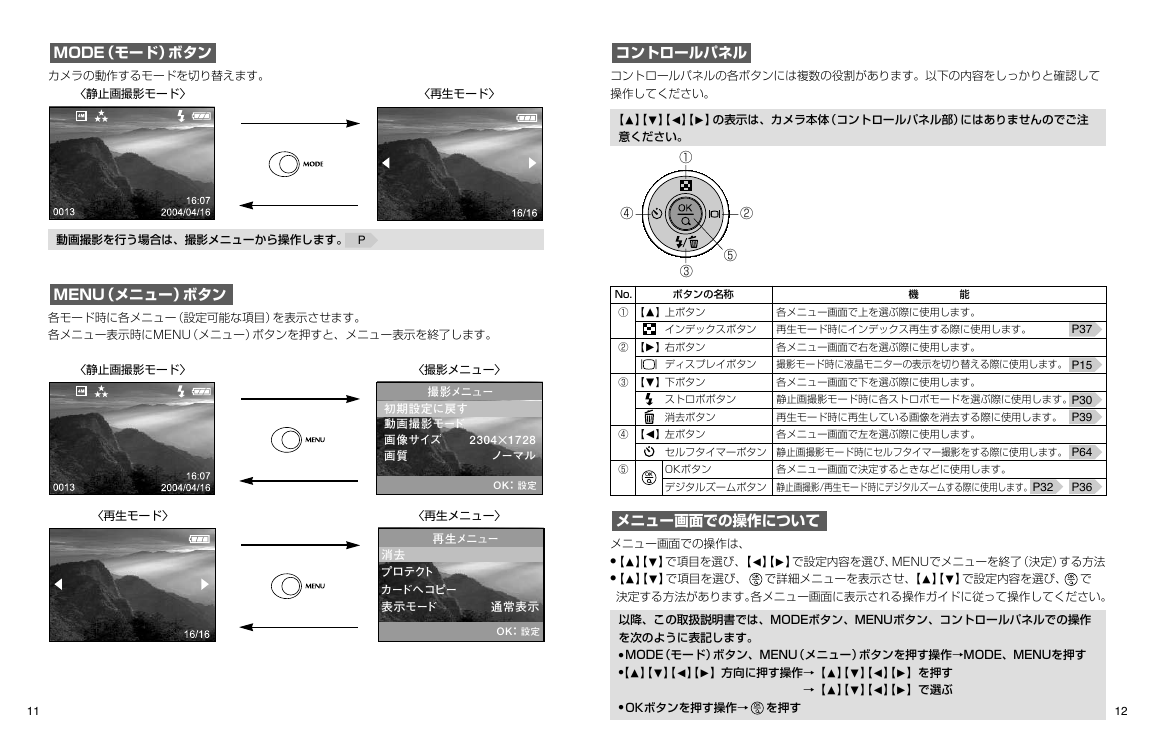

MODE（モード）ボタンカメラの動作するモードを切り替えます。〈静止画撮影モード〉〈再生モード〉コントロールパネルコントロールパネルの各ボタンには複数の役割があります。以下の内容をしっかりと確認して操作してください。【M】【N】【O】【P】の表示は、カメラ本体（コントロールパネル部）にはありませんのでご注意ください。動画撮影を行う場合は、撮影メニューから操作します。 P MENU（メニュー）ボタン各モード時に各メニュー（設定可能な項目）を表示させます。各メニュー表示時にMENU（メニュー）ボタンを押すと、メニュー表示を終了します。〈撮影メニュー〉撮影メニュー初期設定に戻す動画撮影モード画像サイズ画質 2304×1728 ノーマル OK：設定 ⑤ 〈静止画撮影モード〉〈再生モード〉 11 ① ④ ② ⑤ ③ No. ① 【M】上ボタンボタンの名称各メニュー画面で上を選ぶ際に使用します。機　　　　能インデックスボタン再生モード時にインデックス再生する際に使用します。 ② 【P】右ボタン各メニュー画面で右を選ぶ際に使用します。ディスプレイボタン撮影モード時に液晶モニターの表示を切り替える際に使用します。 P37 P15 ③ 【N】下ボタンストロボボタン消去ボタン ④ 【O】左ボタン各メニュー画面で下を選ぶ際に使用します。静止画撮影モード時に各ストロボモードを選ぶ際に使用します。再生モード時に再生している画像を消去する際に使用します。各メニュー画面で左を選ぶ際に使用します。 P30 P39 セルフタイマーボタン静止画撮影モード時にセルフタイマー撮影をする際に使用します。 OKボタンデジタルズームボタン静止画撮影/再生モード時にデジタルズームする際に使用します。各メニュー画面で決定するときなどに使用します。 P32 P64 P36 〈再生メニュー〉再生メニュー消去プロテクトカードへコピー表示モード通常表示 OK：設定メニュー画面での操作についてメニュー画面での操作は、 ●【M】【N】で項目を選び、【O】【P】で設定内容を選び、MENUでメニューを終了（決定）する方法 ●【M】【N】で項目を選び、で詳細メニューを表示させ、【M】【N】で設定内容を選び、で決定する方法があります。各メニュー画面に表示される操作ガイドに従って操作してください。以降、この取扱説明書では、MODEボタン、MENUボタン、コントロールパネルでの操作を次のように表記します。 ● MODE（モード）ボタン、MENU（メニュー）ボタンを押す操作→MODE、MENUを押す ●【M】【N】【O】【P】方向に押す操作→【M】【N】【O】【P】を押す →【M】【N】【O】【P】で選ぶ ● OKボタンを押す操作→ を押す 12

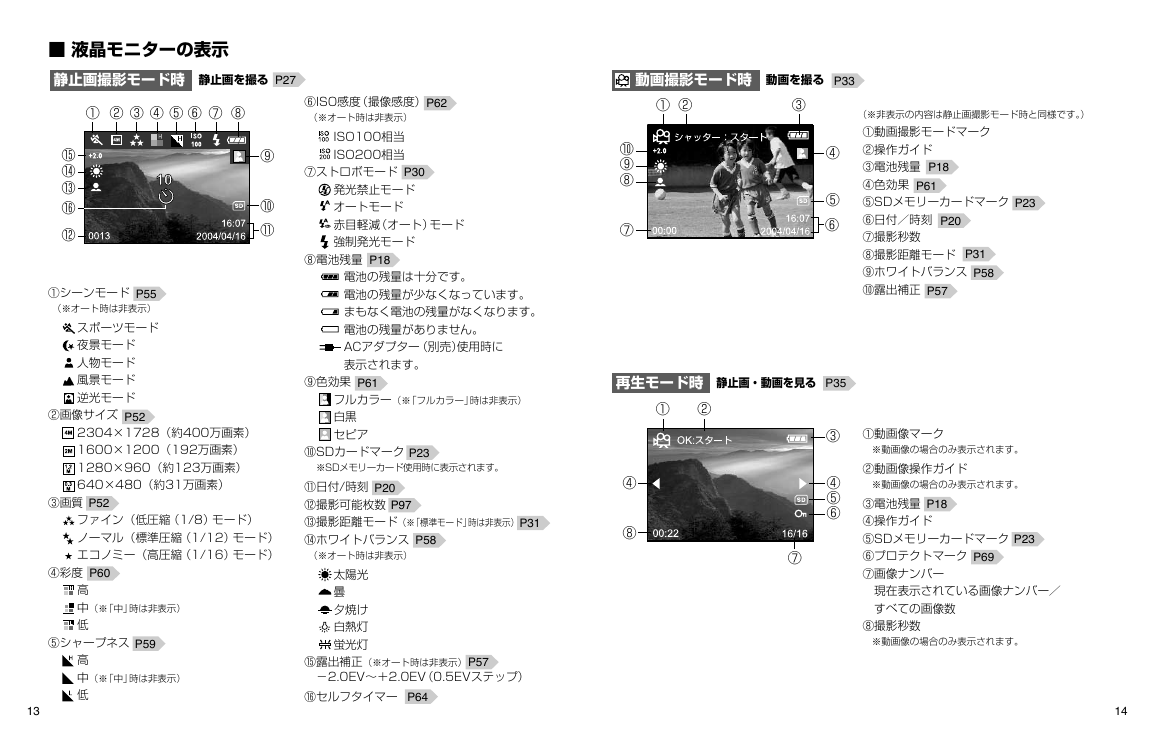

■ 液晶モニターの表示静止画撮影モード時静止画を撮る P27 ①②③④⑤⑥⑦⑧ ⑮ ⑭ ⑬ ⑯ ⑫ ①シーンモード P55 （※オート時は非表示）スポーツモード夜景モード人物モード風景モード逆光モード ②画像サイズ P52 2304×1728（約400万画素） 1600×1200（192万画素） 1280×960（約123万画素） 640×480（約31万画素） ③画質 P52 ファイン（低圧縮（1/8）モード）ノーマル（標準圧縮（1/12）モード）エコノミー（高圧縮（1/16）モード） P60 ④彩度高中（※「中」時は非表示）低 ⑤シャープネス P59 高中（※「中」時は非表示）低 13 ⑥ISO感度（撮像感度）（※オート時は非表示） P62 P30 ISO100相当 ISO200相当 ⑦ストロボモード　発光禁止モードオートモード赤目軽減（オート）モード強制発光モード ⑧電池残量 P18 ⑨ ⑩ ⑪ 電池の残量は十分です。電池の残量が少なくなっています。まもなく電池の残量がなくなります。電池の残量がありません。 ACアダプター（別売）使用時に表示されます。 ⑨色効果 P61 フルカラー（※「フルカラー」時は非表示）白黒セピア ⑩SDカードマーク P23 ※SDメモリーカード使用時に表示されます。 P97 P20 ⑪日付/時刻 ⑫撮影可能枚数 ⑬撮影距離モード（※「標準モード」時は非表示） ⑭ホワイトバランス（※オート時は非表示） P58 P31 ④ ⑧ 太陽光曇夕焼け白熱灯蛍光灯 ⑮露出補正（※オート時は非表示） P57 −2.0EV〜＋2.0EV（0.5EVステップ） ⑯セルフタイマー P64 P61 P18 （※非表示の内容は静止画撮影モード時と同様です。） ①動画撮影モードマーク ②操作ガイド ③電池残量 ④色効果 ⑤SDメモリーカードマーク ⑥日付／時刻 ⑦撮影秒数 ⑧撮影距離モード ⑨ホワイトバランス ⑩露出補正 P23 P20 P57 P31 P58 動画撮影モード時動画を撮る P33 ①② ③ ⑩ ⑨ ⑧ ⑦ ④ ⑤ ⑥ 再生モード時静止画・動画を見る P35 ① ② ③ ④ ⑤ ⑥ ⑦ ①動画像マーク ※動画像の場合のみ表示されます。 ②動画像操作ガイド ※動画像の場合のみ表示されます。 P18 ③電池残量 ④操作ガイド ⑤SDメモリーカードマーク ⑥プロテクトマーク ⑦画像ナンバー P69 P23 現在表示されている画像ナンバー／すべての画像数 ⑧撮影秒数 ※動画像の場合のみ表示されます。 14
