    数据分析处理

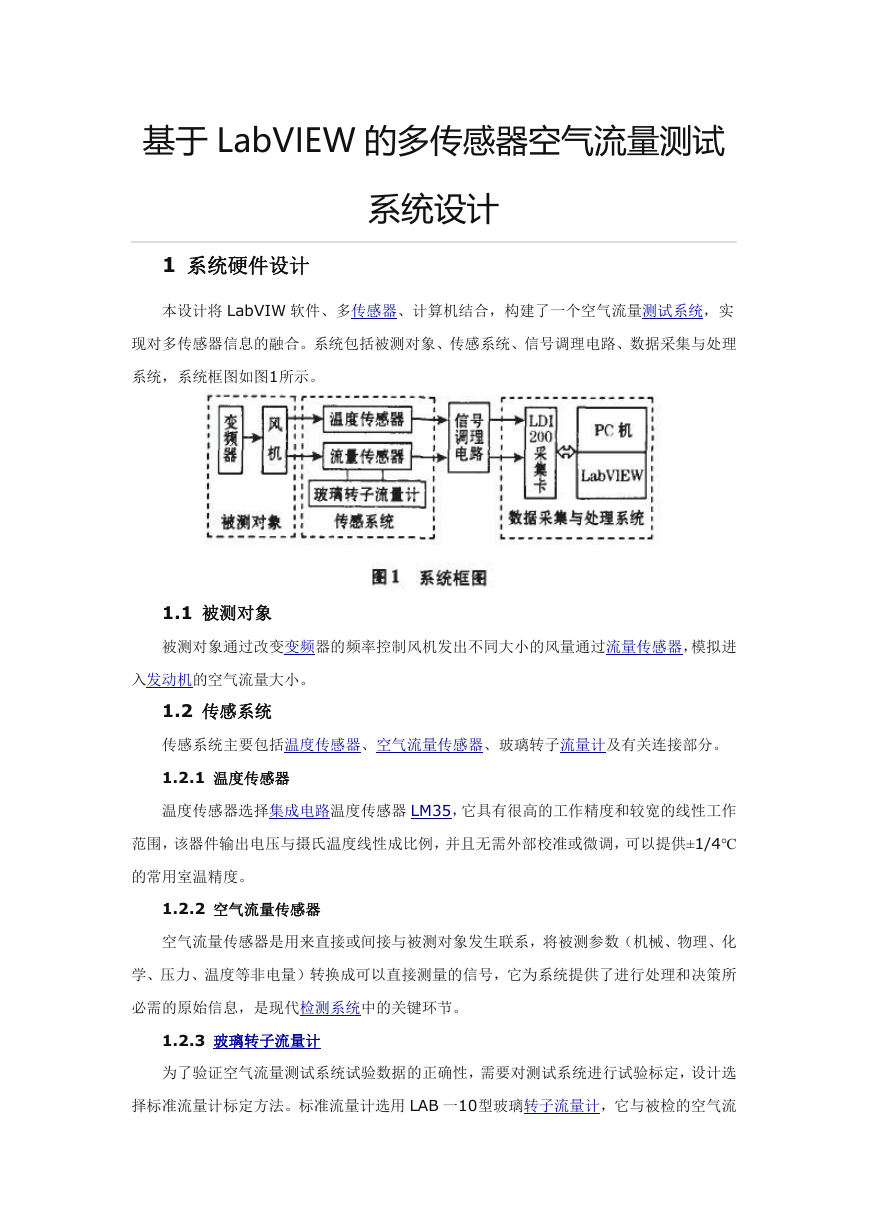

    基于 LabVIEW 的多传感器空气流量测试 系统设计 1 系统硬件设计 本设计将 LabVIW 软件、多传感器、计算机结合，构建了一个空气流量测试系统，实 现对多传感器信息的融合。系统包括被测对象、传感系统、信号调理电路、数据采集与处理 系统，系统框图如图1所示。 1.1 被测对象 被测对象通过改变变频器的频率控制风机发出不同大小的风量通过流量传感器，模拟进 入发动机的空气流量大小。 1.2 传感系统 传感系统主要包括温度传感器、空气流量传感器、玻璃转子流量计及有关连接部分。 1.2.1 温度传感器 温度传感器选择集成电路温度传感器 LM35，它具有很高的工作精度和较宽的线性工作 范围，该器件输出电压与摄氏温度线性成比例，并且无需外部校准或微调，可以提供±1/4℃ 的常用室温精度。 1.2.2 空气流量传感器 空气流量传感器是用来直接或间接与被测对象发生联系，将被测参数（机械、物理、化 学、压力、温度等非电量）转换成可以直接测量的信号，它为系统提供了进行处理和决策所 必需的原始信息，是现代检测系统中的关键环节。 1.2.3 玻璃转子流量计 为了验证空气流量测试系统试验数据的正确性，需要对测试系统进行试验标定，设计选 择标准流量计标定方法。标准流量计选用 LAB 一10型玻璃转子流量计，它与被检的空气流

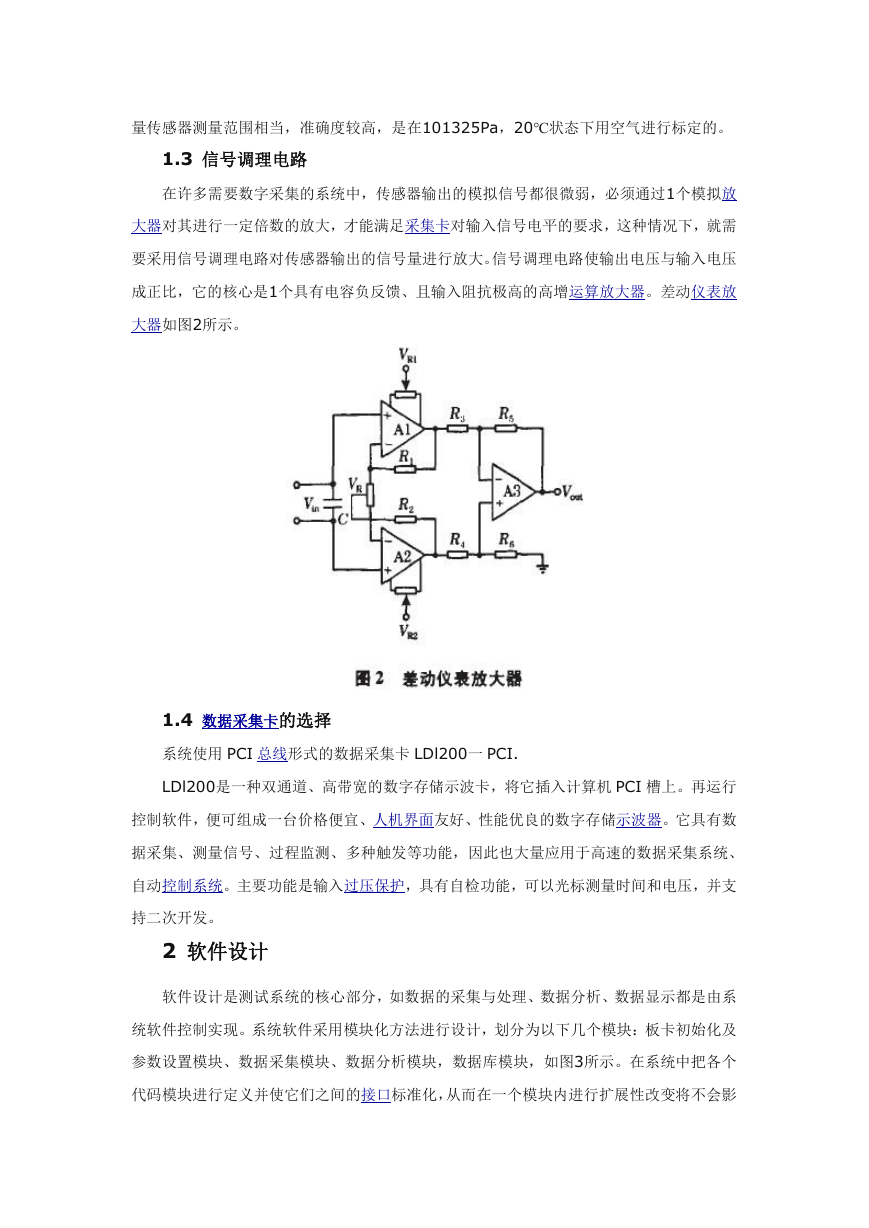

    量传感器测量范围相当，准确度较高，是在101325Pa，20℃状态下用空气进行标定的。 1.3 信号调理电路 在许多需要数字采集的系统中，传感器输出的模拟信号都很微弱，必须通过1个模拟放 大器对其进行一定倍数的放大，才能满足采集卡对输入信号电平的要求，这种情况下，就需 要采用信号调理电路对传感器输出的信号量进行放大。信号调理电路使输出电压与输入电压 成正比，它的核心是1个具有电容负反馈、且输入阻抗极高的高增运算放大器。差动仪表放 大器如图2所示。 1.4 数据采集卡的选择 系统使用 PCI 总线形式的数据采集卡 LDl200一 PCI. LDl200是一种双通道、高带宽的数字存储示波卡，将它插入计算机 PCI 槽上。再运行 控制软件，便可组成一台价格便宜、人机界面友好、性能优良的数字存储示波器。它具有数 据采集、测量信号、过程监测、多种触发等功能，因此也大量应用于高速的数据采集系统、 自动控制系统。主要功能是输入过压保护，具有自检功能，可以光标测量时间和电压，并支 持二次开发。 2 软件设计 软件设计是测试系统的核心部分，如数据的采集与处理、数据分析、数据显示都是由系 统软件控制实现。系统软件采用模块化方法进行设计，划分为以下几个模块：板卡初始化及 参数设置模块、数据采集模块、数据分析模块，数据库模块，如图3所示。在系统中把各个 代码模块进行定义并使它们之间的接口标准化，从而在一个模块内进行扩展性改变将不会影

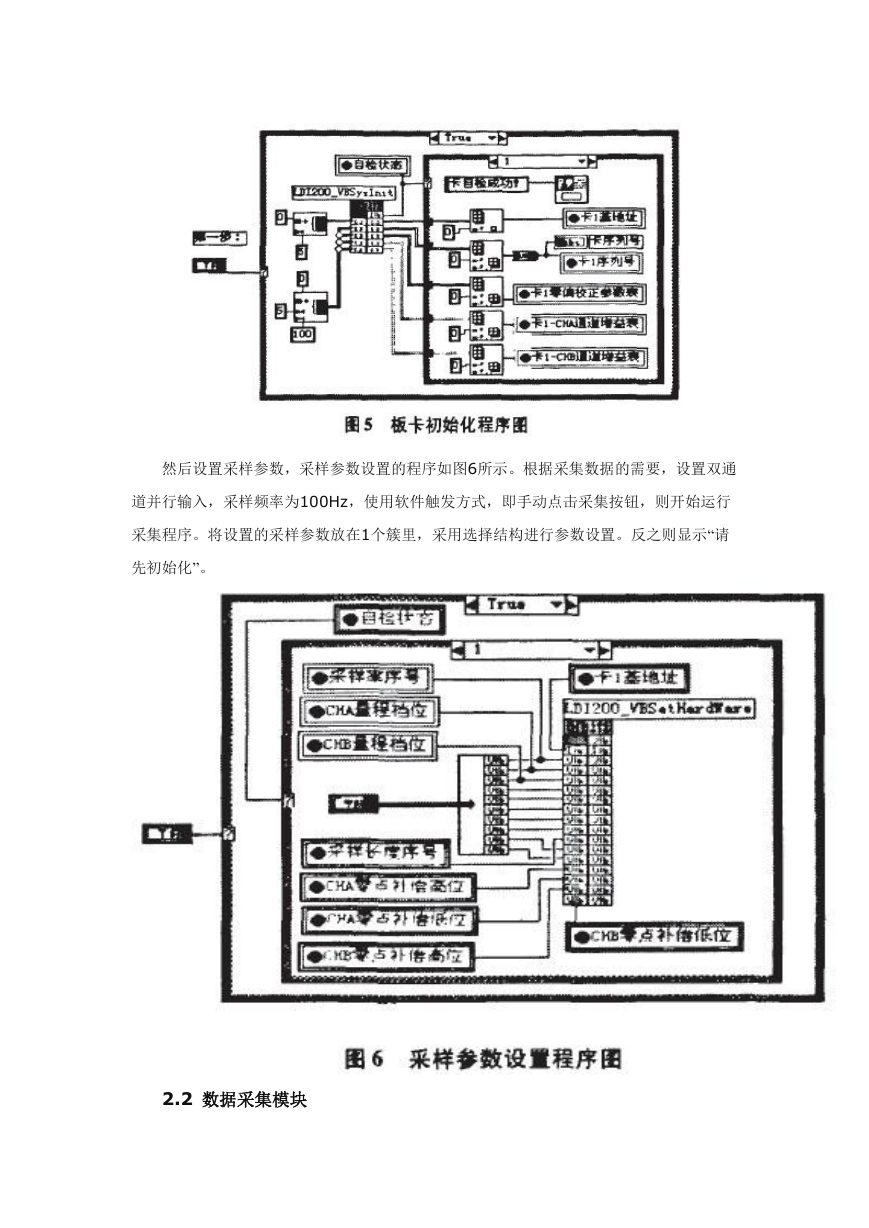

    响程序中其它模块，因此增加了系统的灵活性。在测试过程中，可根据需要随时改变信号参 数和测试方法。测试系统的程序主流程图如图4所示。 2.1 板卡初始化及参数设置模块 该模块的功能是实现检验并初始化板卡，然后设置系统基本参数来控制硬件系统，既可 以无触发采集，又可以单通道触发采集数据。在启动采集之前，首先对 LDl200初始化，确 定自检成功或提示“无 LDl200卡”，程序如图5所示。
    然后设置采样参数，采样参数设置的程序如图6所示。根据采集数据的需要，设置双通 道并行输入，采样频率为100Hz，使用软件触发方式，即手动点击采集按钮，则开始运行 采集程序。将设置的采样参数放在1个簇里，采用选择结构进行参数设置。反之则显示“请 先初始化”。 2.2 数据采集模块

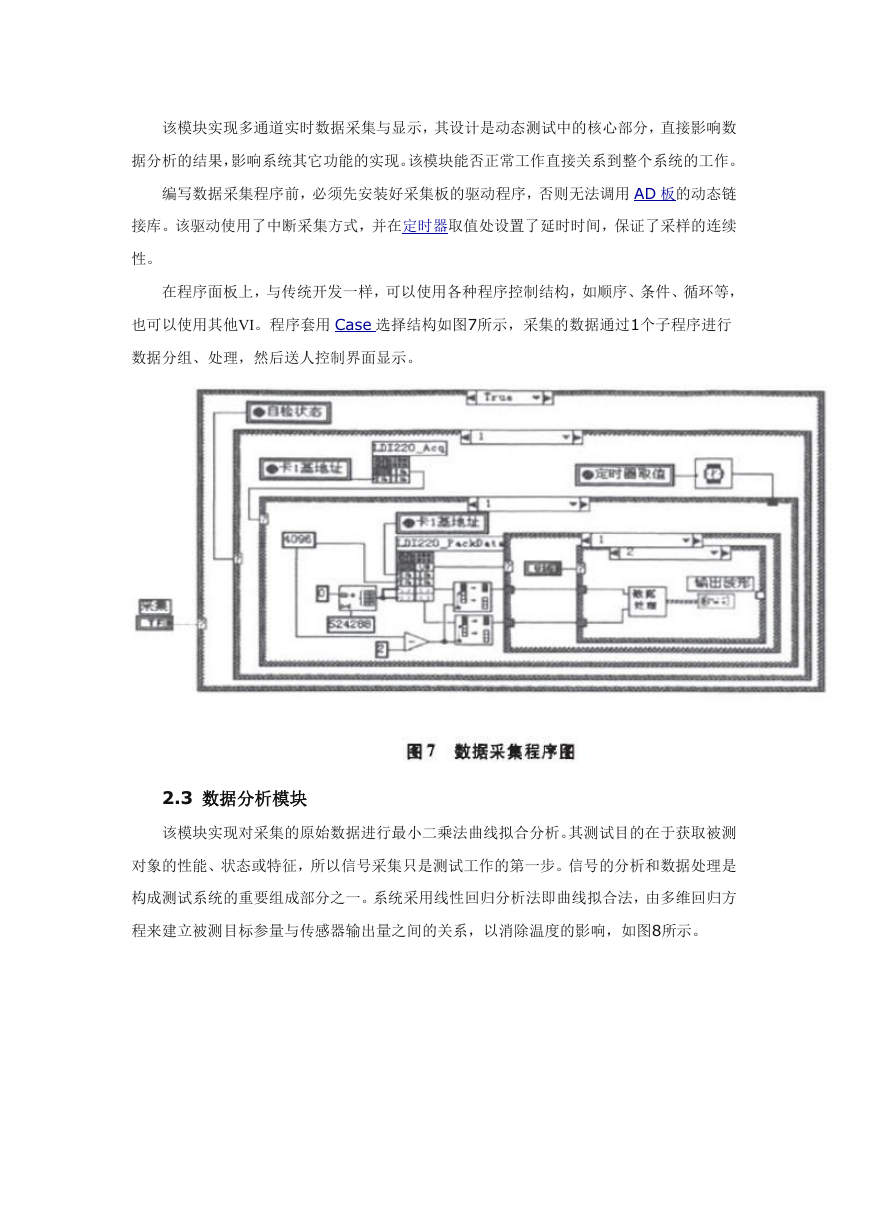

    该模块实现多通道实时数据采集与显示，其设计是动态测试中的核心部分，直接影响数 据分析的结果，影响系统其它功能的实现。该模块能否正常工作直接关系到整个系统的工作。 编写数据采集程序前，必须先安装好采集板的驱动程序，否则无法调用 AD 板的动态链 接库。该驱动使用了中断采集方式，并在定时器取值处设置了延时时间，保证了采样的连续 性。 在程序面板上，与传统开发一样，可以使用各种程序控制结构，如顺序、条件、循环等， 也可以使用其他Ⅵ。程序套用 Case 选择结构如图7所示，采集的数据通过1个子程序进行 数据分组、处理，然后送人控制界面显示。 2.3 数据分析模块 该模块实现对采集的原始数据进行最小二乘法曲线拟合分析。其测试目的在于获取被测 对象的性能、状态或特征，所以信号采集只是测试工作的第一步。信号的分析和数据处理是 构成测试系统的重要组成部分之一。系统采用线性回归分析法即曲线拟合法，由多维回归方 程来建立被测目标参量与传感器输出量之间的关系，以消除温度的影响，如图8所示。
    2.4 数据库模块 该模块实现数据库的管理功能，数据的存储与回放，添加与删除等。由于要对被测目标 进行全方位检测，多传感器协调应用获取对目标的全面认识，数据量急剧增长，对实时采集 的数据存储和查询也有较高要求，需要采用数据库技术。 首先需要安装 LabSQL，它是一个免费的数据库访问工具。 LabSQL 与数据库之间通过 ODBC 连接，用户需要在 ODBC 中指定数据源名称和驱动 程序。因此在使用 LabSQL 之前，需要在 Windows 操作系统中的 ODBC 数据源中创建一 个 DSN。LabSQL 与数据库之间的连接是建立在 DSN 基础之上的。其连接流程如图9所示。 LabSQL 能够实现数据库查询、数据库修改、数据库添加以及数据库删除。 3 试验结果 设计的试验是在模拟汽车发动机真实工作环境下测试的，通过改变变频器的频率控制风 机发出不同大小的风量通过流量传感器来模拟进入发动机的空气流量，通过设定恒温湿箱的 温度改变传感器工作环境温度，以此来模拟发动机工作的温度环境。

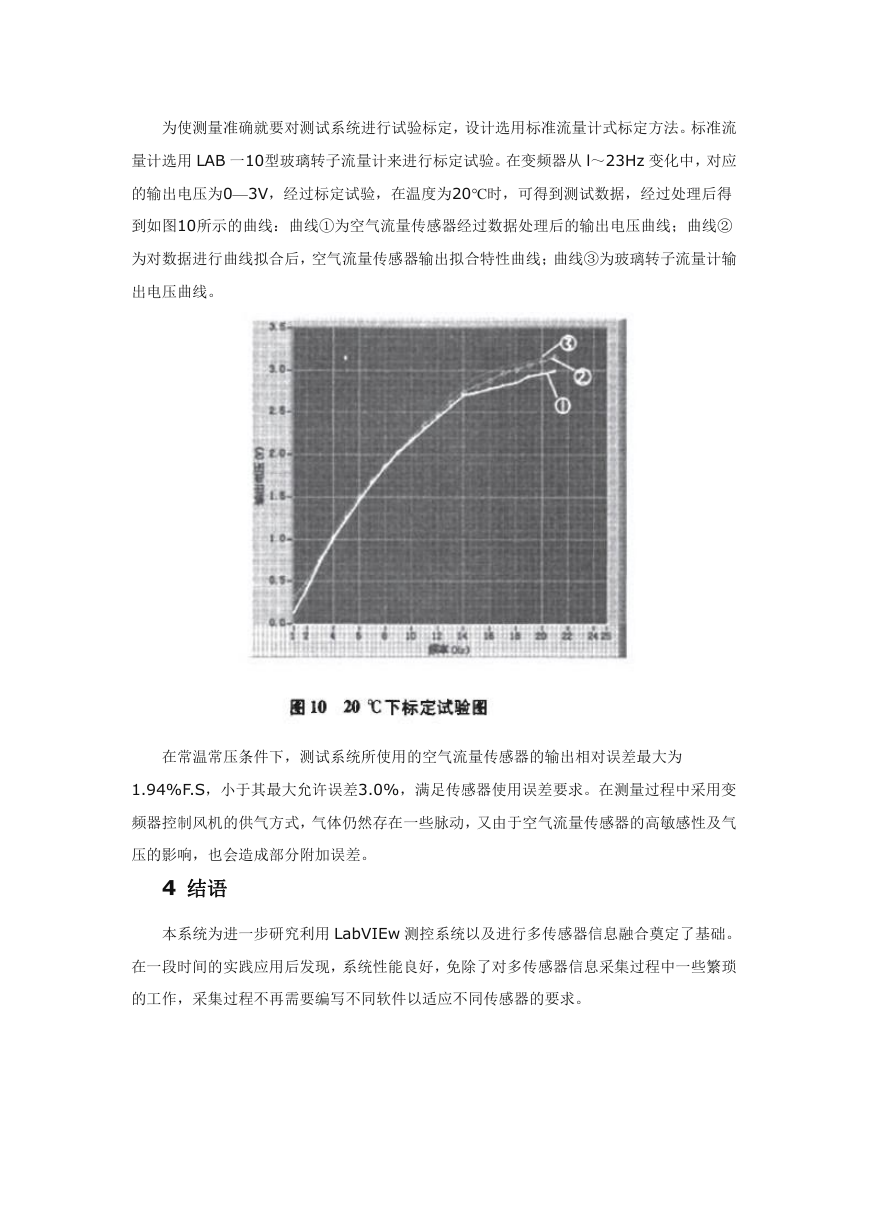

    为使测量准确就要对测试系统进行试验标定，设计选用标准流量计式标定方法。标准流 量计选用 LAB 一10型玻璃转子流量计来进行标定试验。在变频器从 l～23Hz 变化中，对应 的输出电压为0—3V，经过标定试验，在温度为20℃时，可得到测试数据，经过处理后得 到如图10所示的曲线：曲线①为空气流量传感器经过数据处理后的输出电压曲线；曲线② 为对数据进行曲线拟合后，空气流量传感器输出拟合特性曲线；曲线③为玻璃转子流量计输 出电压曲线。 在常温常压条件下，测试系统所使用的空气流量传感器的输出相对误差最大为 1.94%F.S，小于其最大允许误差3.0%，满足传感器使用误差要求。在测量过程中采用变 频器控制风机的供气方式，气体仍然存在一些脉动，又由于空气流量传感器的高敏感性及气 压的影响，也会造成部分附加误差。 4 结语 本系统为进一步研究利用 LabVIEw 测控系统以及进行多传感器信息融合奠定了基础。 在一段时间的实践应用后发现，系统性能良好，免除了对多传感器信息采集过程中一些繁琐 的工作，采集过程不再需要编写不同软件以适应不同传感器的要求。

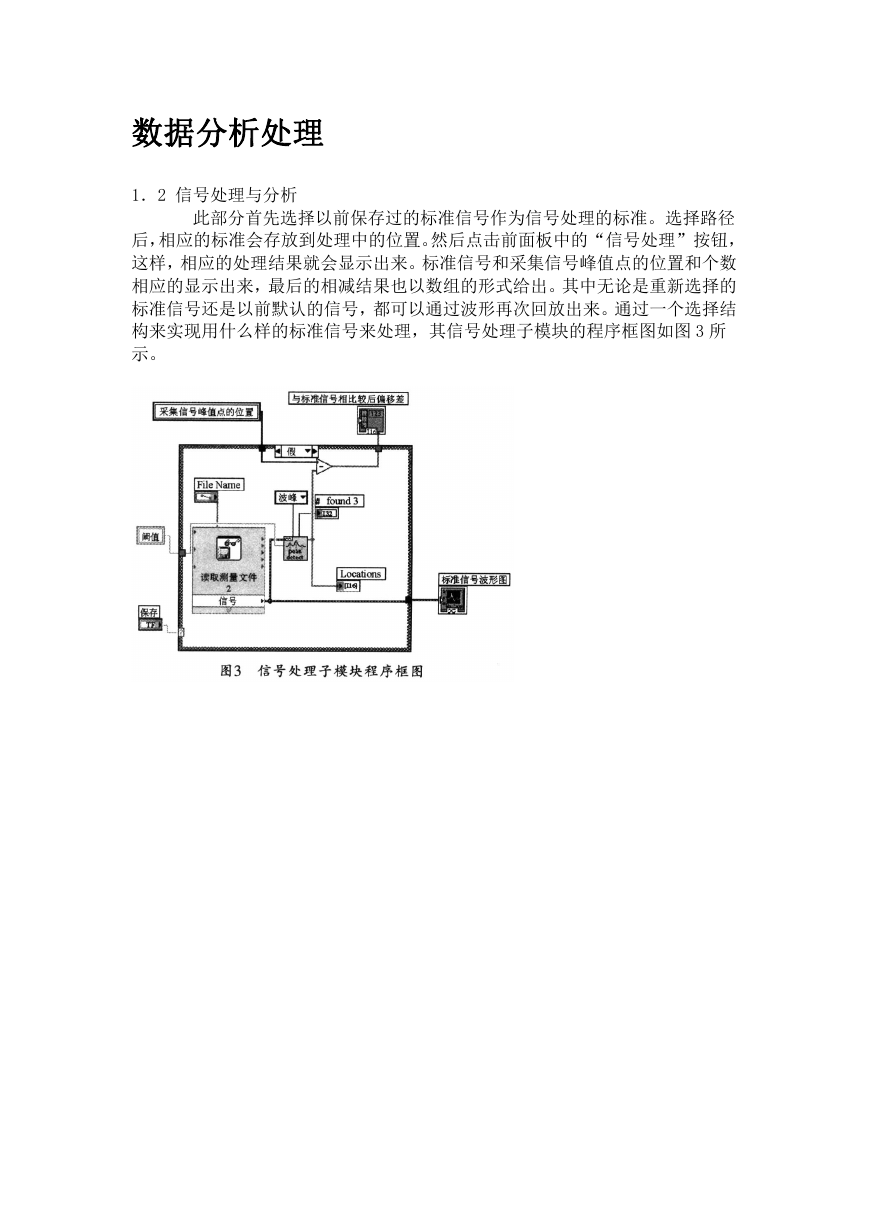

    数据分析处理 1．2 信号处理与分析 此部分首先选择以前保存过的标准信号作为信号处理的标准。选择路径 后，相应的标准会存放到处理中的位置。然后点击前面板中的“信号处理”按钮， 这样，相应的处理结果就会显示出来。标准信号和采集信号峰值点的位置和个数 相应的显示出来，最后的相减结果也以数组的形式给出。其中无论是重新选择的 标准信号还是以前默认的信号，都可以通过波形再次回放出来。通过一个选择结 构来实现用什么样的标准信号来处理，其信号处理子模块的程序框图如图 3 所 示。
