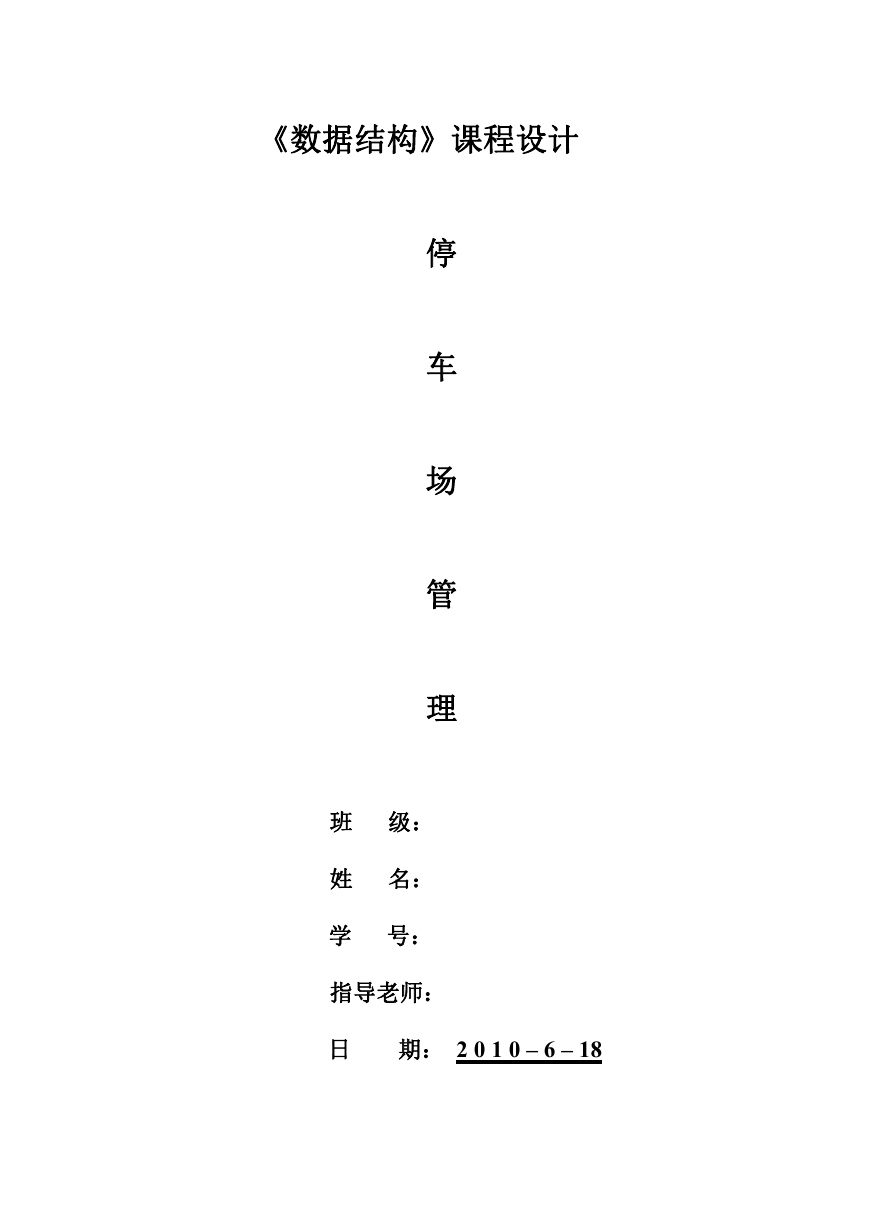

《数据结构》课程设计停车场管理班级：姓名：学号：指导老师：日期： 2 0 1 0 – 6 – 18

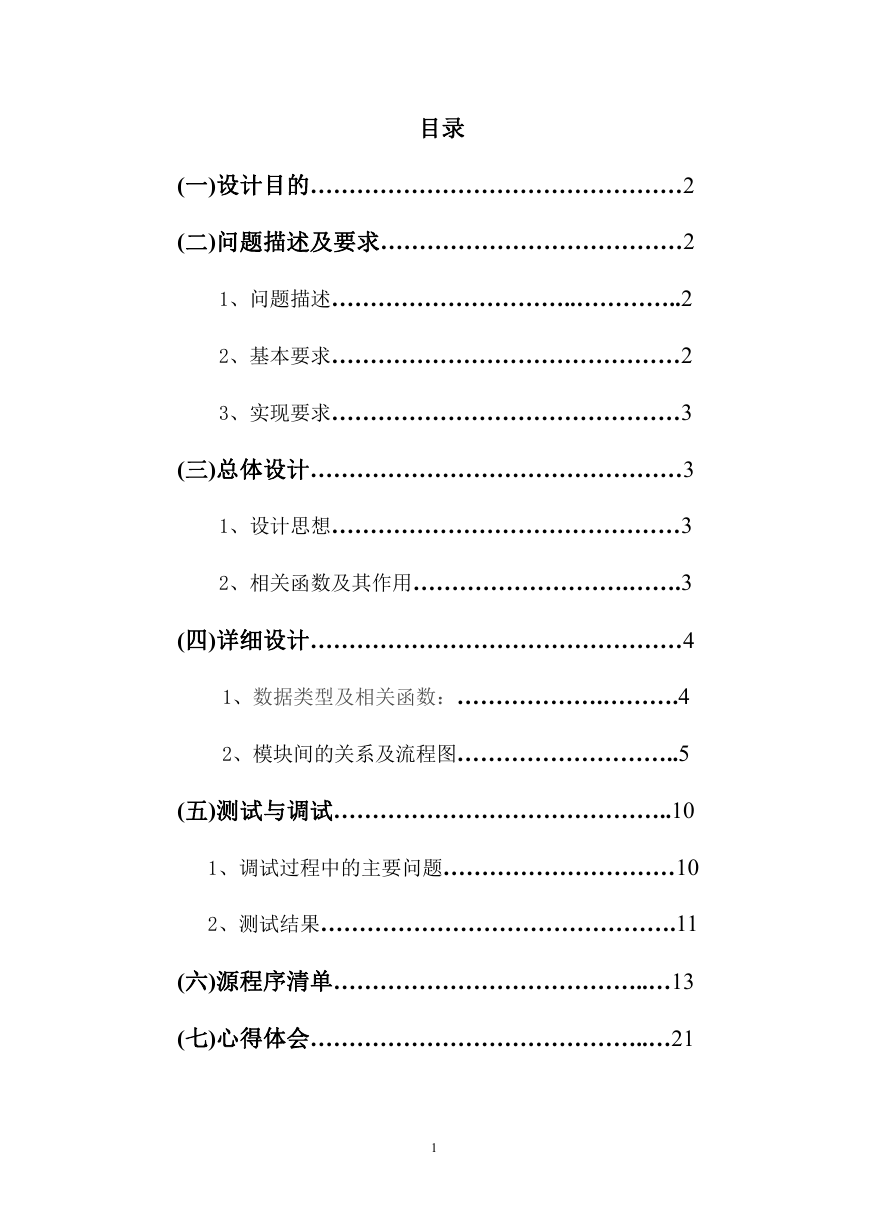

目录 (一)设计目的…………………………………………2 (二)问题描述及要求…………………………………2 1、问题描述…………………………..…………..2 2、基本要求………………………………………2 3、实现要求………………………………………3 (三)总体设计…………………………………………3 1、设计思想………………………………………3 2、相关函数及其作用……………………….…….3 (四)详细设计…………………………………………4 1、数据类型及相关函数：……………….……….4 2、模块间的关系及流程图………………………..5 (五)测试与调试……………………………………..10 1、调试过程中的主要问题…………………………10 2、测试结果……………………………………….11 (六)源程序清单…………………………………..…13 (七)心得体会……………………………………..…21 1

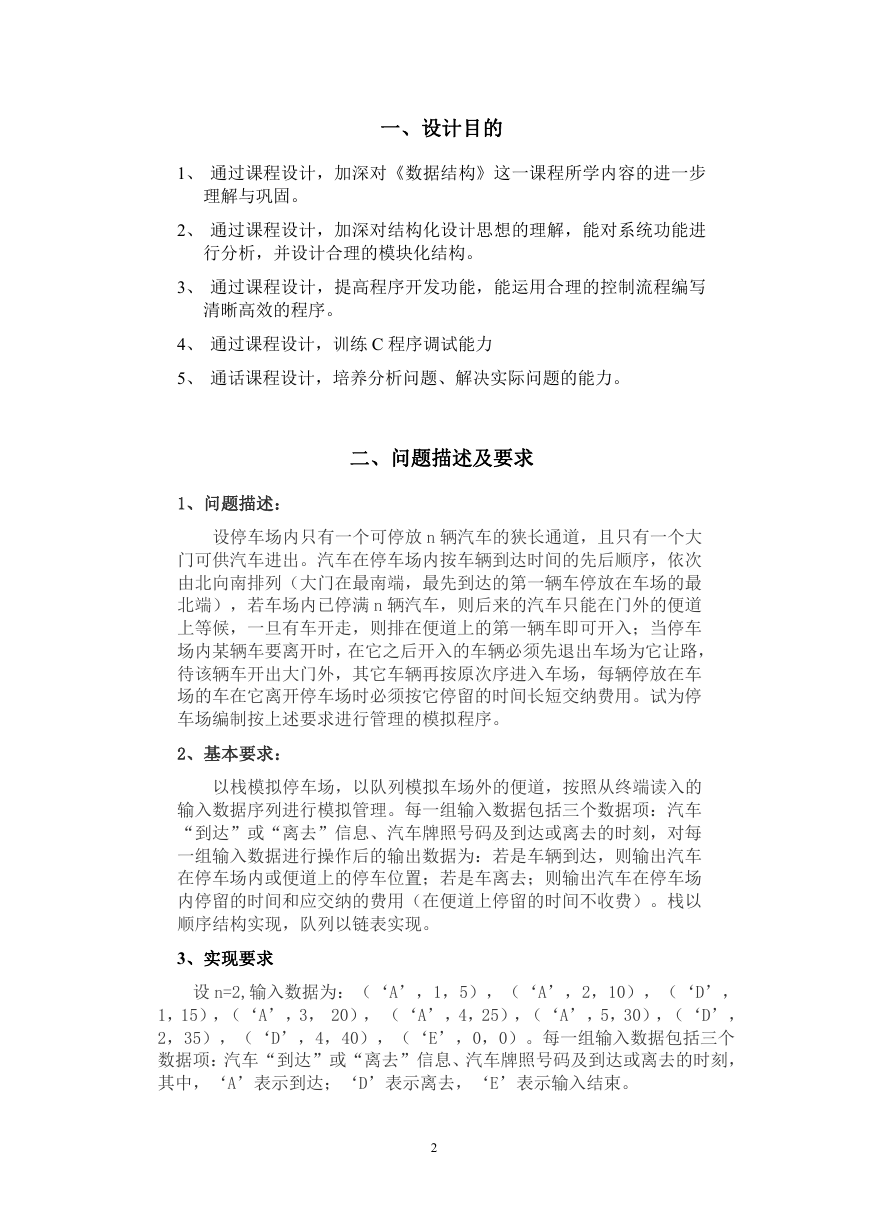

一、设计目的 1、通过课程设计，加深对《数据结构》这一课程所学内容的进一步理解与巩固。 2、通过课程设计，加深对结构化设计思想的理解，能对系统功能进行分析，并设计合理的模块化结构。 3、通过课程设计，提高程序开发功能，能运用合理的控制流程编写清晰高效的程序。 4、通过课程设计，训练 C 程序调试能力 5、通话课程设计，培养分析问题、解决实际问题的能力。二、问题描述及要求 1、问题描述：设停车场内只有一个可停放 n 辆汽车的狭长通道，且只有一个大门可供汽车进出。汽车在停车场内按车辆到达时间的先后顺序，依次由北向南排列（大门在最南端，最先到达的第一辆车停放在车场的最北端），若车场内已停满 n 辆汽车，则后来的汽车只能在门外的便道上等候，一旦有车开走，则排在便道上的第一辆车即可开入；当停车场内某辆车要离开时，在它之后开入的车辆必须先退出车场为它让路，待该辆车开出大门外，其它车辆再按原次序进入车场，每辆停放在车场的车在它离开停车场时必须按它停留的时间长短交纳费用。试为停车场编制按上述要求进行管理的模拟程序。 2、基本要求：以栈模拟停车场，以队列模拟车场外的便道，按照从终端读入的输入数据序列进行模拟管理。每一组输入数据包括三个数据项：汽车 “到达”或“离去”信息、汽车牌照号码及到达或离去的时刻，对每一组输入数据进行操作后的输出数据为：若是车辆到达，则输出汽车在停车场内或便道上的停车位置；若是车离去；则输出汽车在停车场内停留的时间和应交纳的费用（在便道上停留的时间不收费）。栈以顺序结构实现，队列以链表实现。 3、实现要求设 n=2,输入数据为：（‘A’，1，5），（‘A’，2，10），（‘D’， 1，15），（‘A’，3， 20），（‘A’，4，25），（‘A’，5，30），（‘D’， 2，35），（‘D’，4，40），（‘E’，0，0）。每一组输入数据包括三个数据项：汽车“到达”或“离去”信息、汽车牌照号码及到达或离去的时刻，其中，‘A’表示到达；‘D’表示离去，‘E’表示输入结束。 2

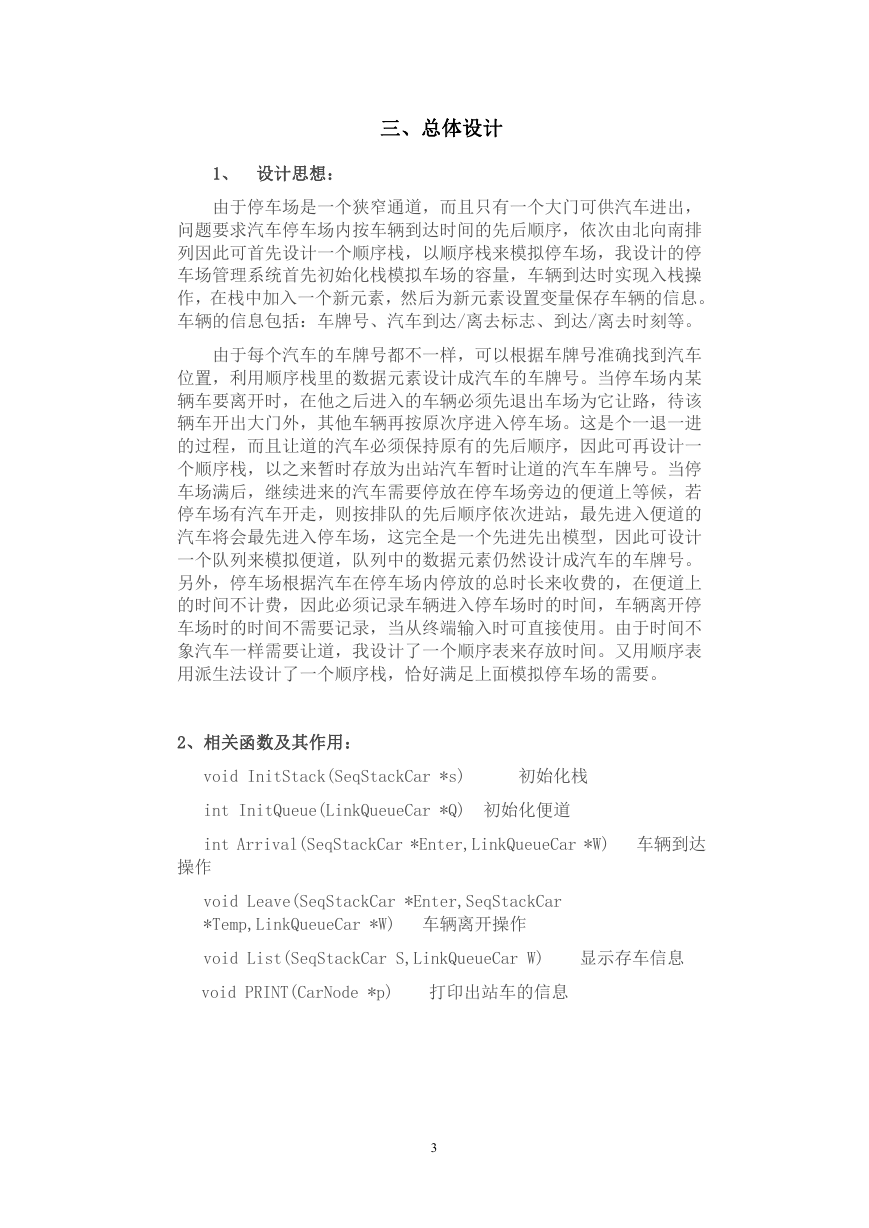

三、总体设计 1、设计思想：由于停车场是一个狭窄通道，而且只有一个大门可供汽车进出，问题要求汽车停车场内按车辆到达时间的先后顺序，依次由北向南排列因此可首先设计一个顺序栈，以顺序栈来模拟停车场，我设计的停车场管理系统首先初始化栈模拟车场的容量，车辆到达时实现入栈操作，在栈中加入一个新元素，然后为新元素设置变量保存车辆的信息。车辆的信息包括：车牌号、汽车到达/离去标志、到达/离去时刻等。由于每个汽车的车牌号都不一样，可以根据车牌号准确找到汽车位置，利用顺序栈里的数据元素设计成汽车的车牌号。当停车场内某辆车要离开时，在他之后进入的车辆必须先退出车场为它让路，待该辆车开出大门外，其他车辆再按原次序进入停车场。这是个一退一进的过程，而且让道的汽车必须保持原有的先后顺序，因此可再设计一个顺序栈，以之来暂时存放为出站汽车暂时让道的汽车车牌号。当停车场满后，继续进来的汽车需要停放在停车场旁边的便道上等候，若停车场有汽车开走，则按排队的先后顺序依次进站，最先进入便道的汽车将会最先进入停车场，这完全是一个先进先出模型，因此可设计一个队列来模拟便道，队列中的数据元素仍然设计成汽车的车牌号。另外，停车场根据汽车在停车场内停放的总时长来收费的，在便道上的时间不计费，因此必须记录车辆进入停车场时的时间，车辆离开停车场时的时间不需要记录，当从终端输入时可直接使用。由于时间不象汽车一样需要让道，我设计了一个顺序表来存放时间。又用顺序表用派生法设计了一个顺序栈，恰好满足上面模拟停车场的需要。 2、相关函数及其作用： void InitStack(SeqStackCar *s) 初始化栈 int InitQueue(LinkQueueCar *Q) 初始化便道 int Arrival(SeqStackCar *Enter,LinkQueueCar *W) 车辆到达操作 void Leave(SeqStackCar *Enter,SeqStackCar *Temp,LinkQueueCar *W) 车辆离开操作 void List(SeqStackCar S,LinkQueueCar W) 显示存车信息 void PRINT(CarNode *p) 打印出站车的信息 3

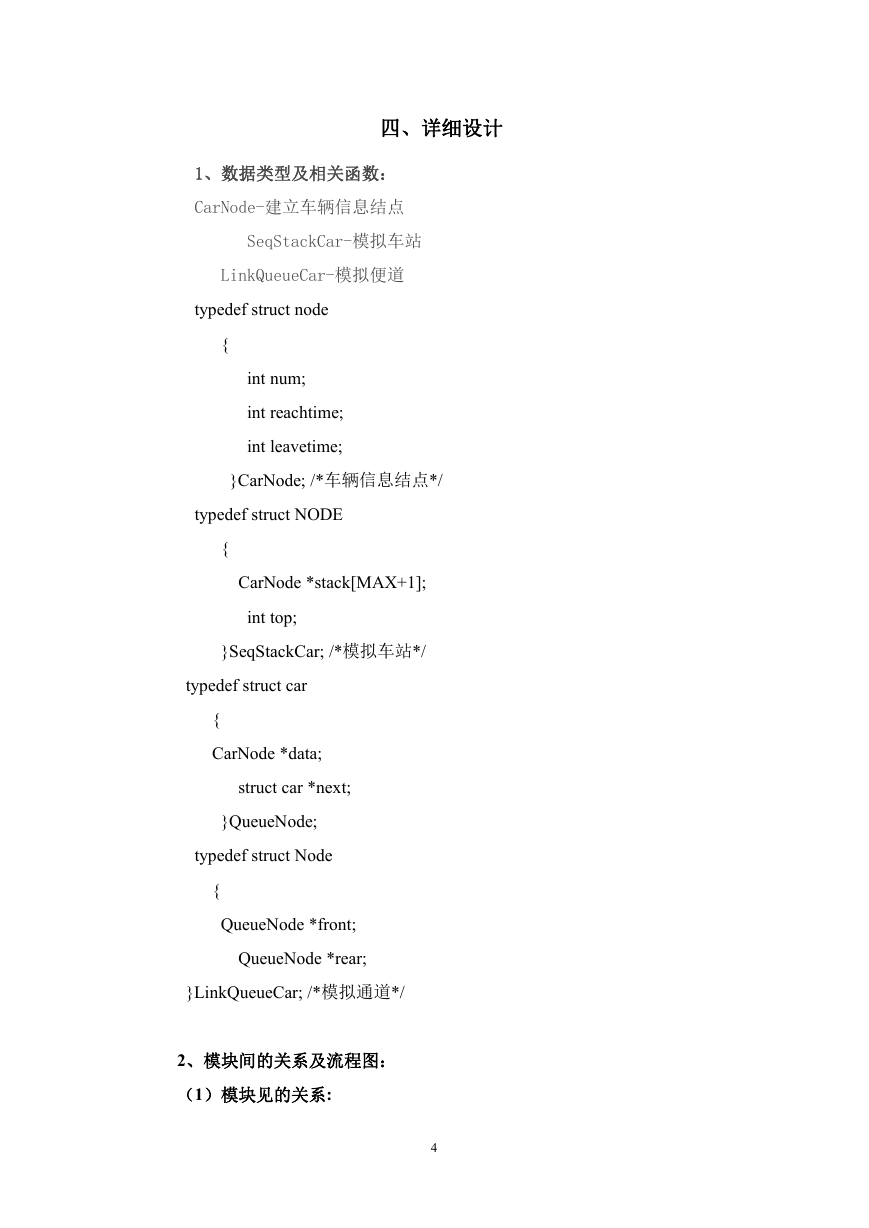

四、详细设计 1、数据类型及相关函数： CarNode-建立车辆信息结点 SeqStackCar-模拟车站 LinkQueueCar-模拟便道 typedef struct node { int num; int reachtime; int leavetime; }CarNode; /*车辆信息结点*/ typedef struct NODE { CarNode *stack[MAX+1]; int top; }SeqStackCar; /*模拟车站*/ typedef struct car { CarNode *data; struct car *next; }QueueNode; typedef struct Node { QueueNode *front; QueueNode *rear; }LinkQueueCar; /*模拟通道*/ 2、模块间的关系及流程图：（1）模块见的关系: 4

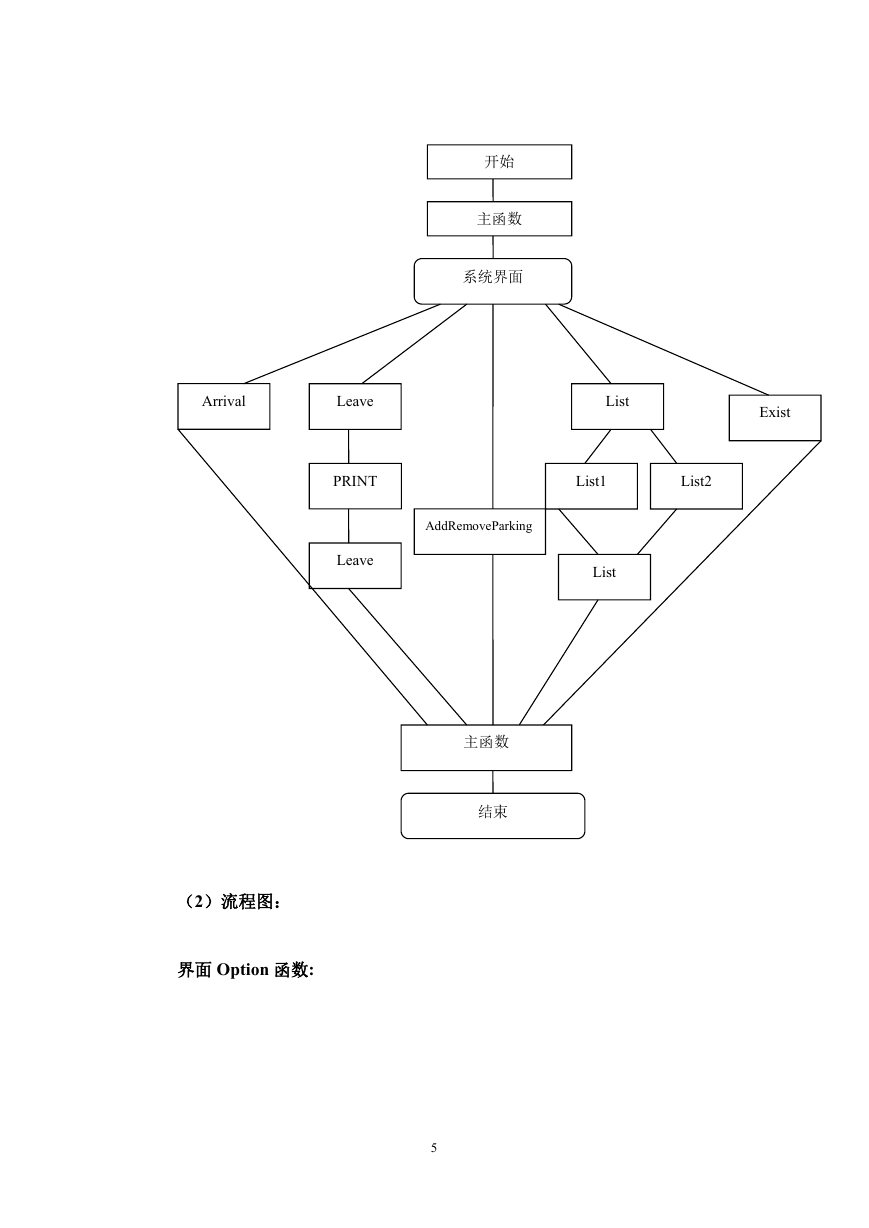

开始主函数系统界面 Arrival Leave List Exist PRINT Leave List1 List2 AddRemoveParking List （2）流程图：界面 Option 函数: 主函数结束 5

Char choice choice=='N'||choice=='n' Y Exist（0） N Arrival 函数： CarNode*P Enter->toptop++ N 输出车场满，便道上等 Return（TRUE） Return（TRUE） Leave 函数 6

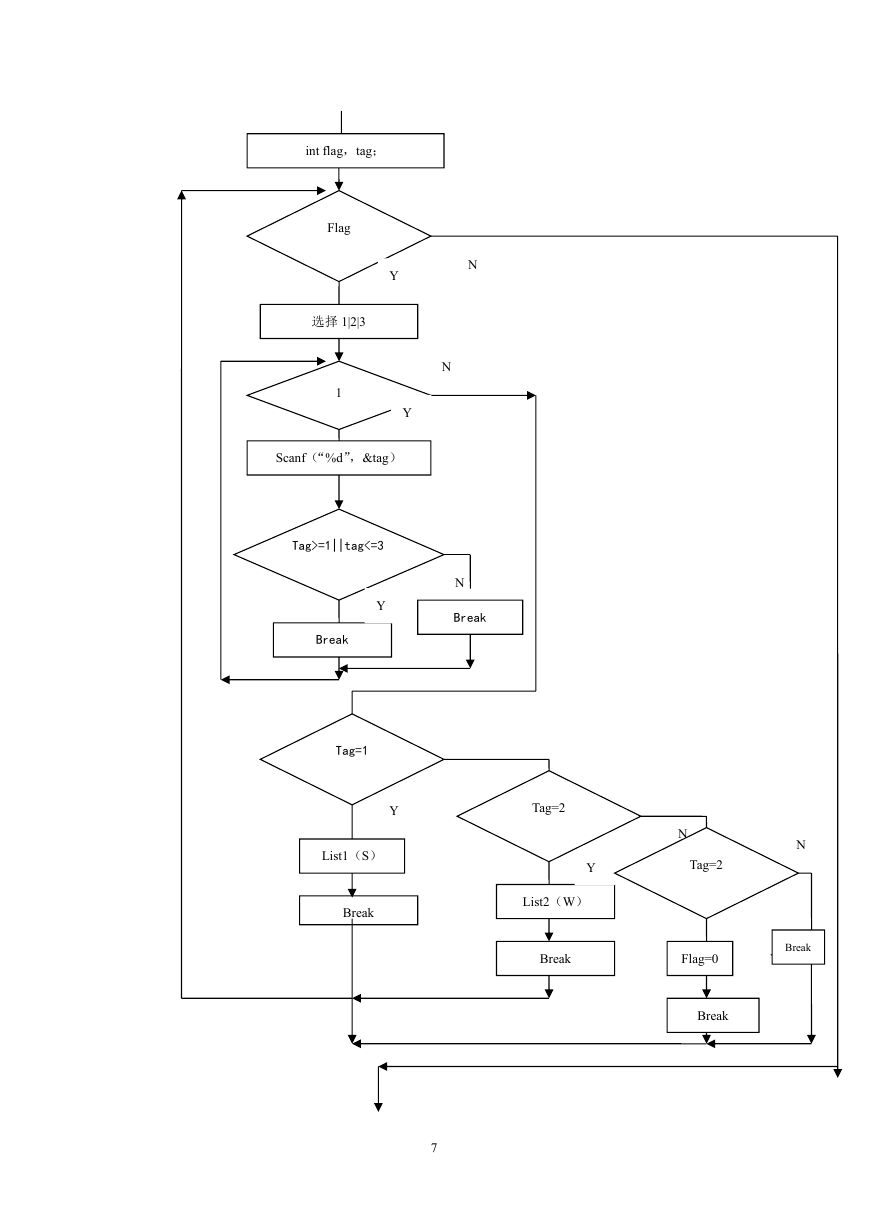

int flag，tag； Flag 选择 1|2|3 Y N N 1 Y Scanf（“%d”，&tag） Tag>=1||tag<=3 Y Break N Break Tag=1 List1（S） Break Y Tag=2 N Y List2（W） N Tag=2 N Break Flag=0 Break Y Break 7
