从零开始学习PSCAD自建模型

一、环境的营造

二、从过流的例子做起。

三、具体实施

三、运行效果

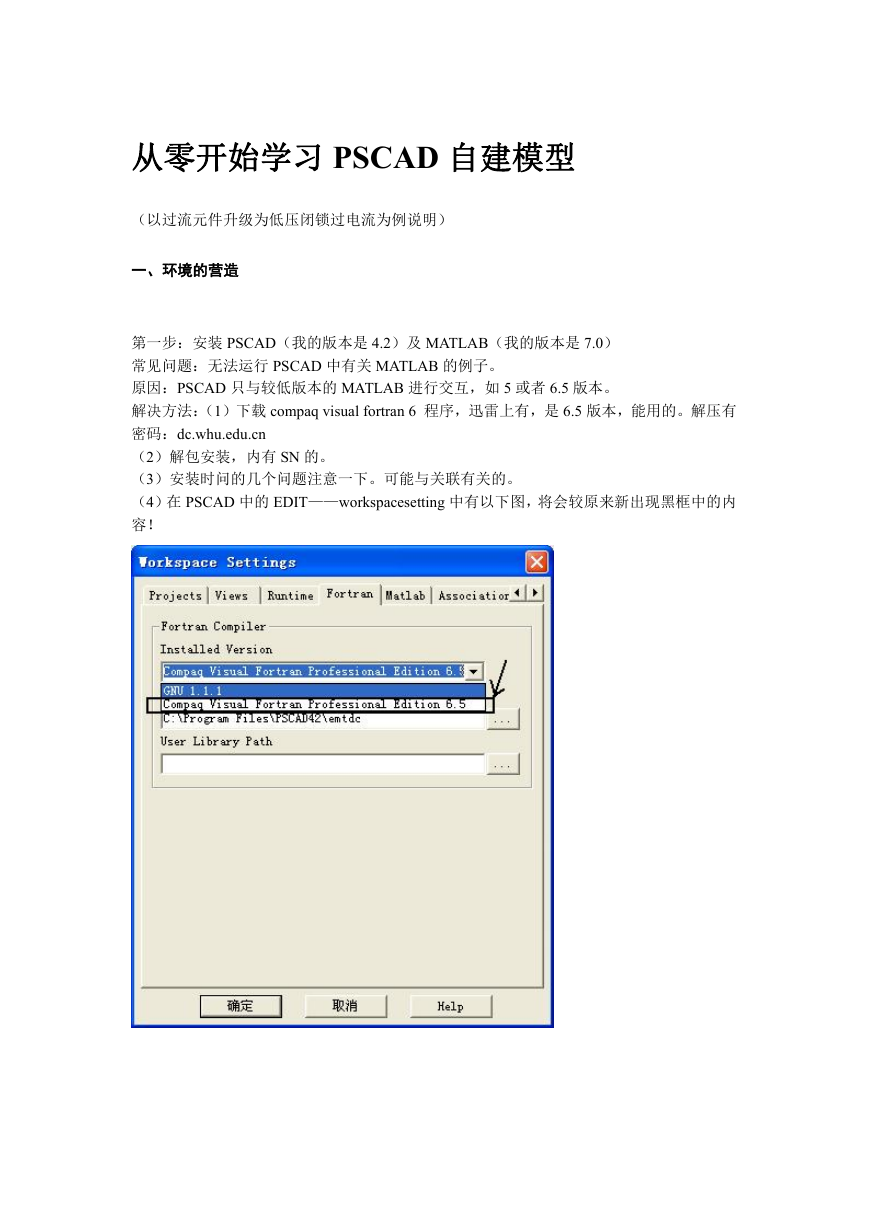

从零开始学习 PSCAD 自建模型（以过流元件升级为低压闭锁过电流为例说明）一、环境的营造第一步：安装 PSCAD（我的版本是 4.2）及 MATLAB（我的版本是 7.0）常见问题：无法运行 PSCAD 中有关 MATLAB 的例子。原因：PSCAD 只与较低版本的 MATLAB 进行交互，如 5 或者 6.5 版本。解决方法：（1）下载 compaq visual fortran 6 程序，迅雷上有，是 6.5 版本，能用的。解压有密码：dc.whu.edu.cn （2）解包安装，内有 SN 的。（3）安装时问的几个问题注意一下。可能与关联有关的。（4）在 PSCAD 中的 EDIT——workspacesetting 中有以下图，将会较原来新出现黑框中的内容！

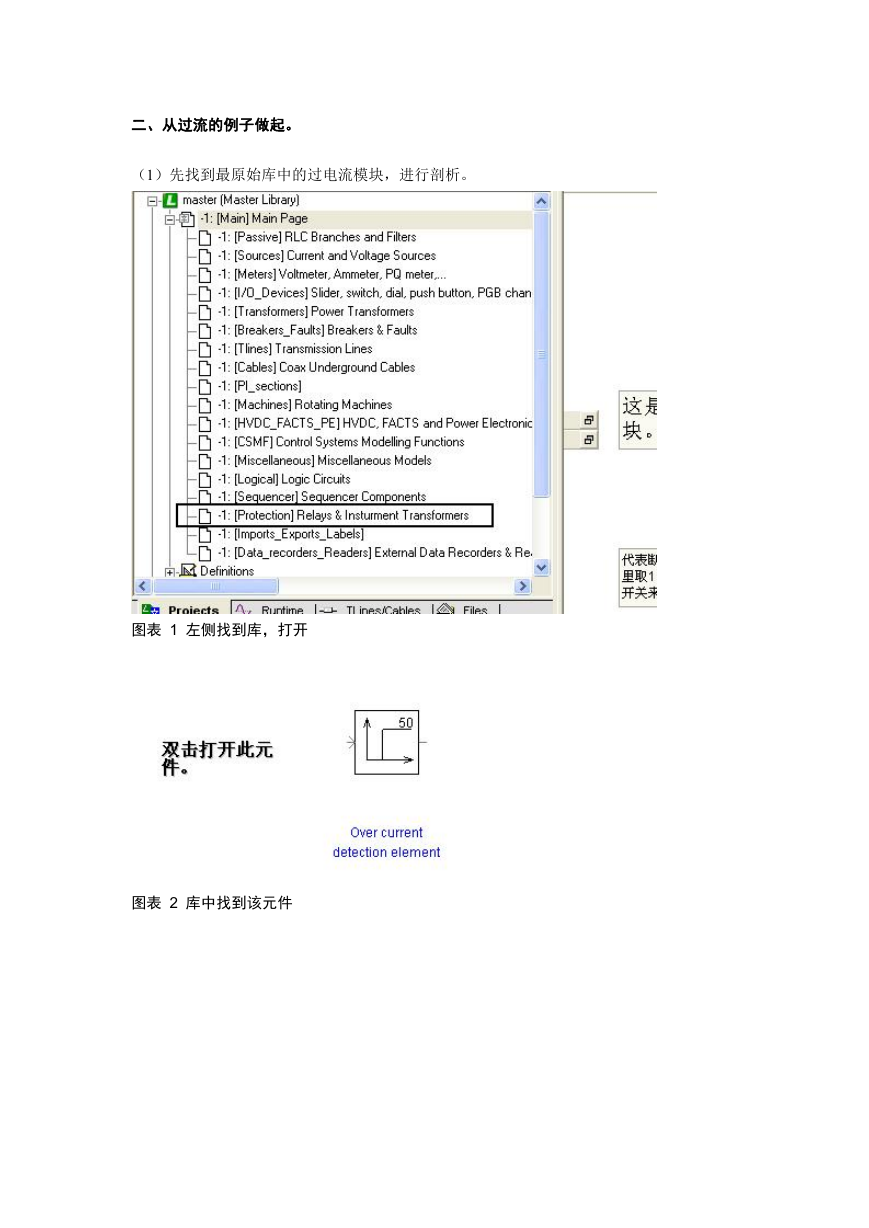

二、从过流的例子做起。（1）先找到最原始库中的过电流模块，进行剖析。图表 1 左侧找到库，打开图表 2 库中找到该元件

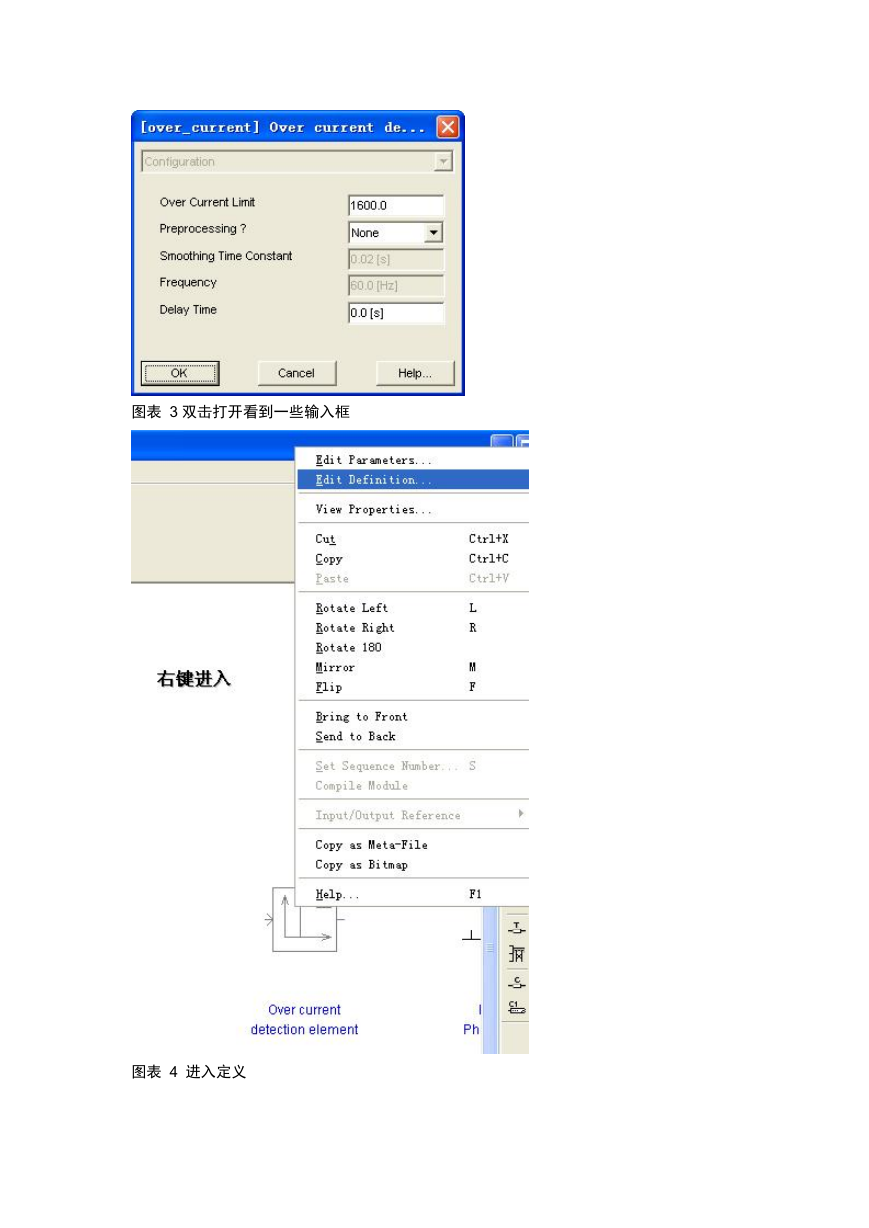

图表 3 双击打开看到一些输入框图表 4 进入定义

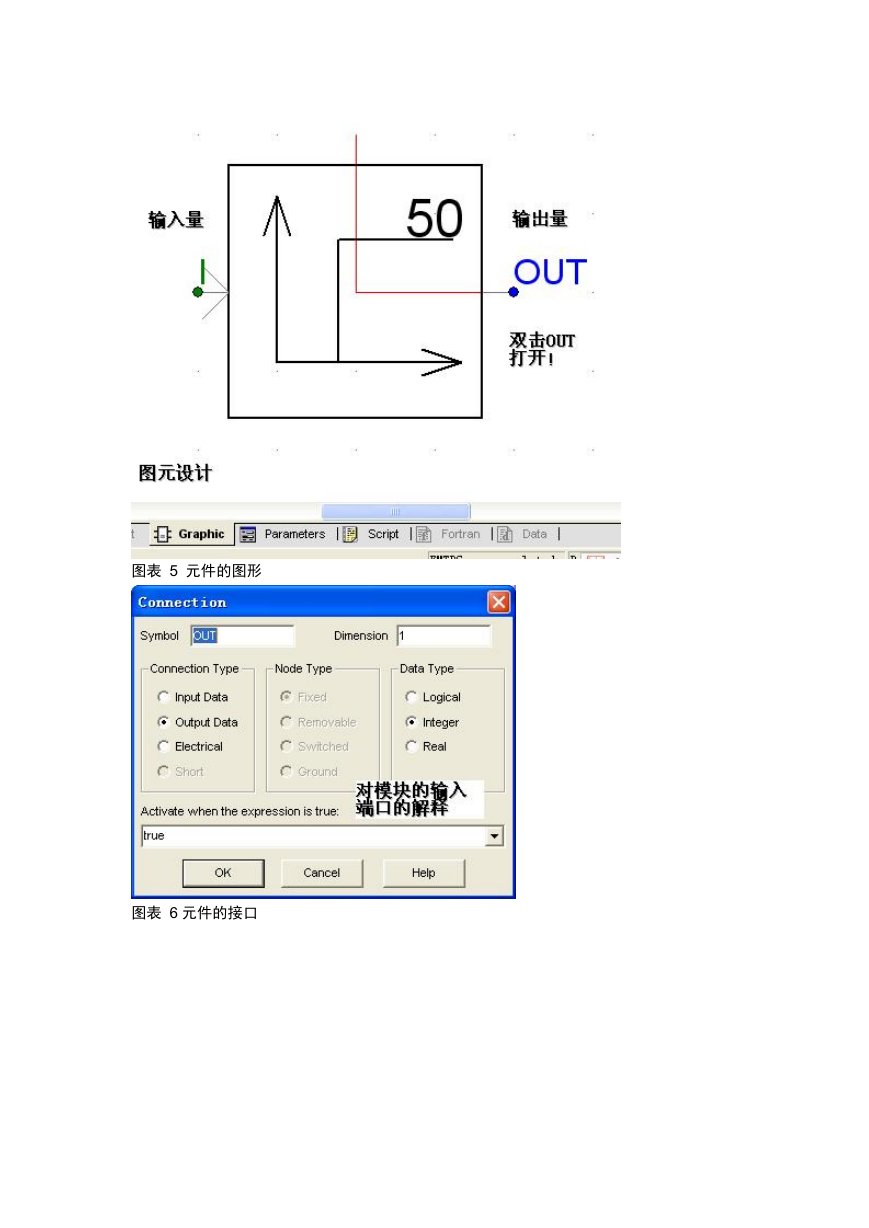

图表 5 元件的图形图表 6 元件的接口

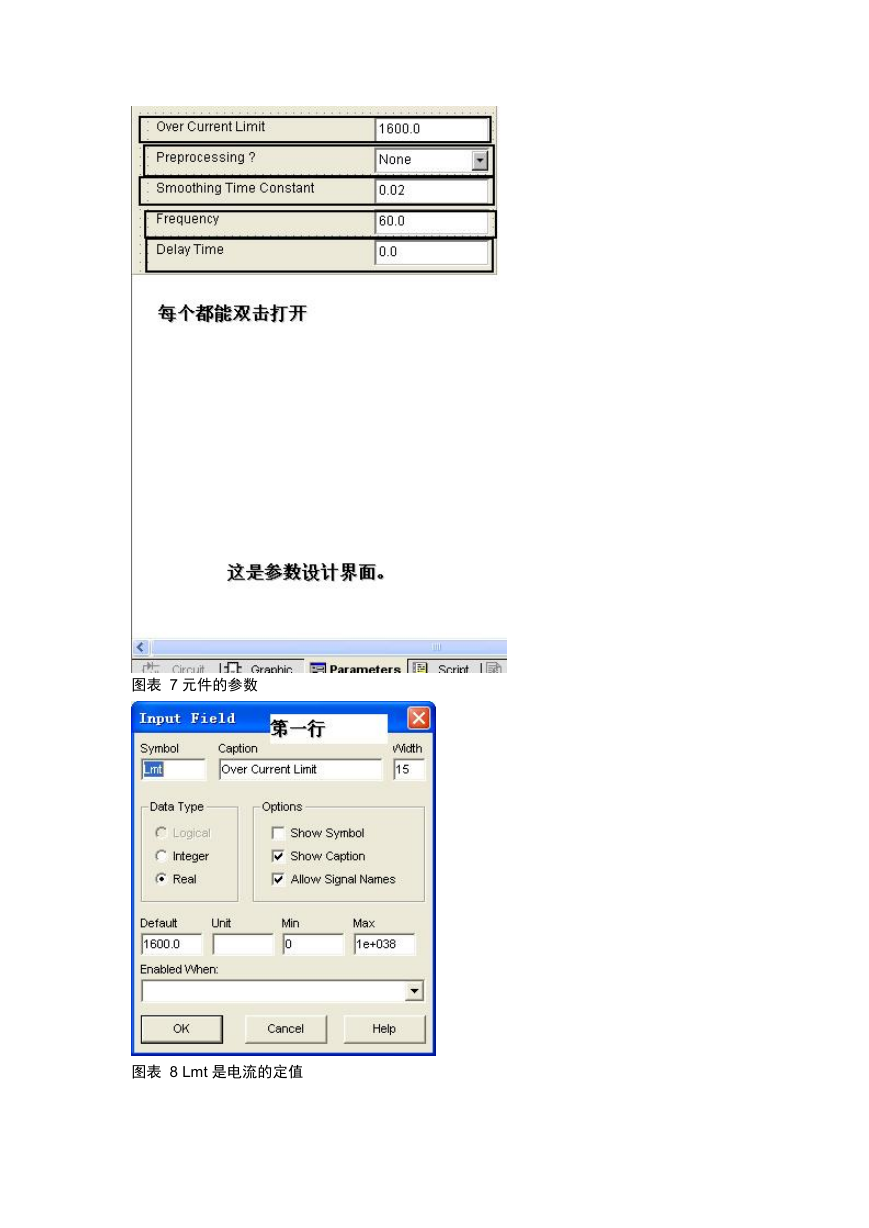

图表 7 元件的参数图表 8 Lmt 是电流的定值

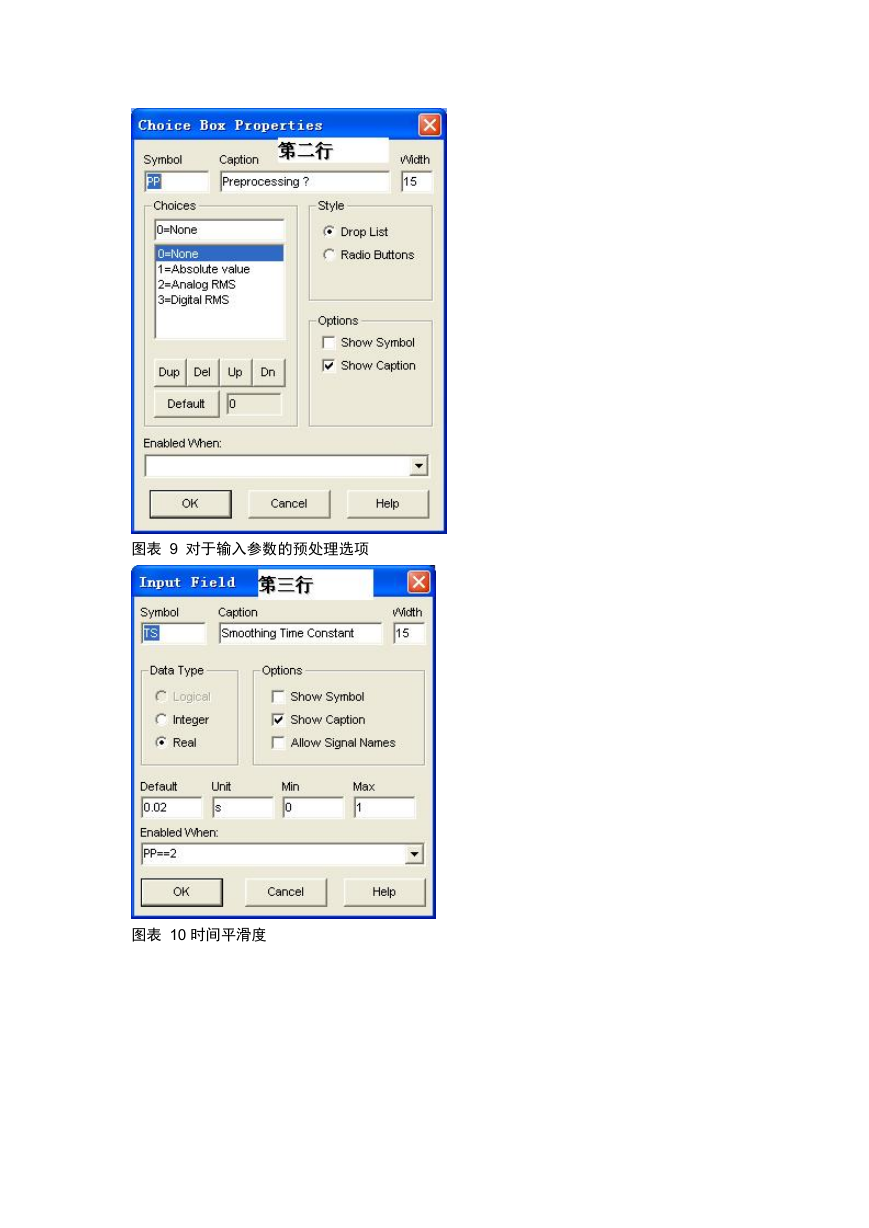

图表 9 对于输入参数的预处理选项图表 10 时间平滑度

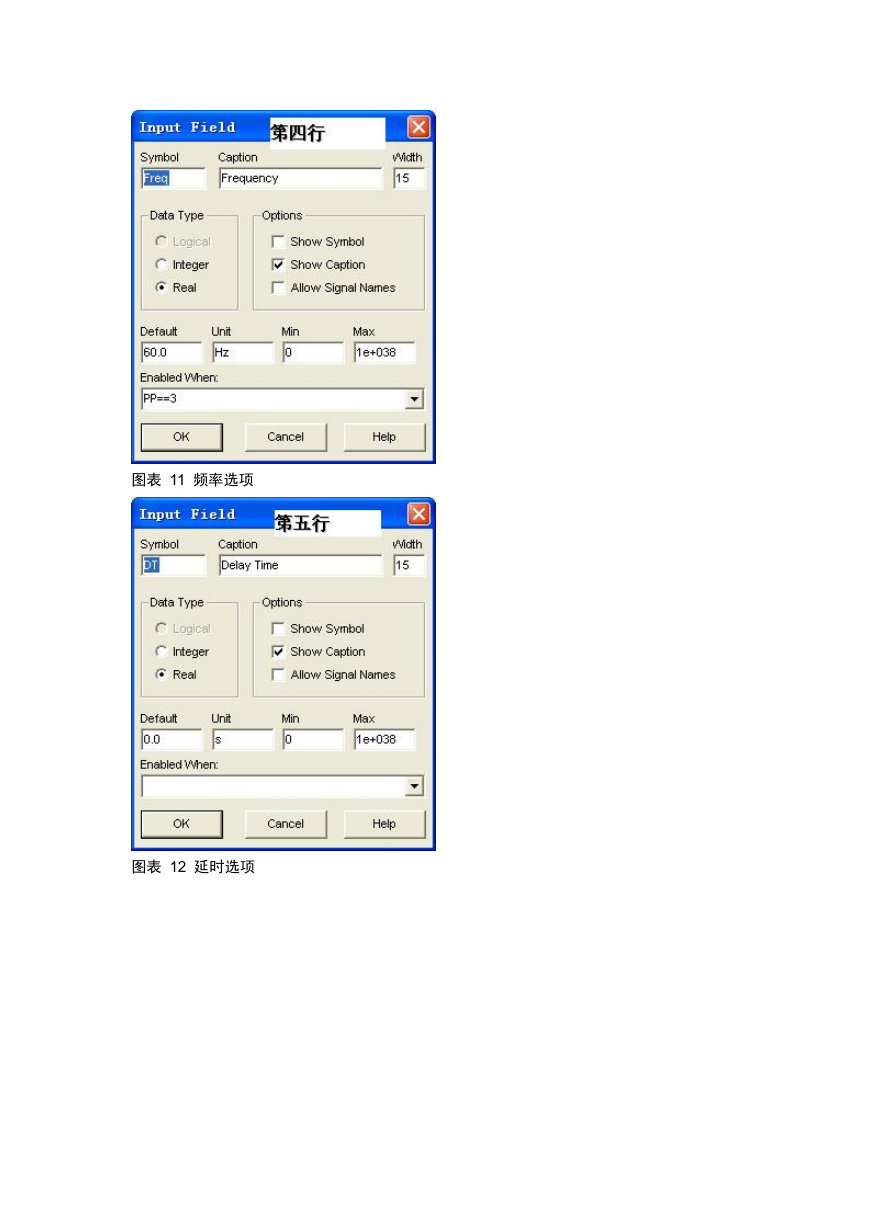

图表 11 频率选项图表 12 延时选项

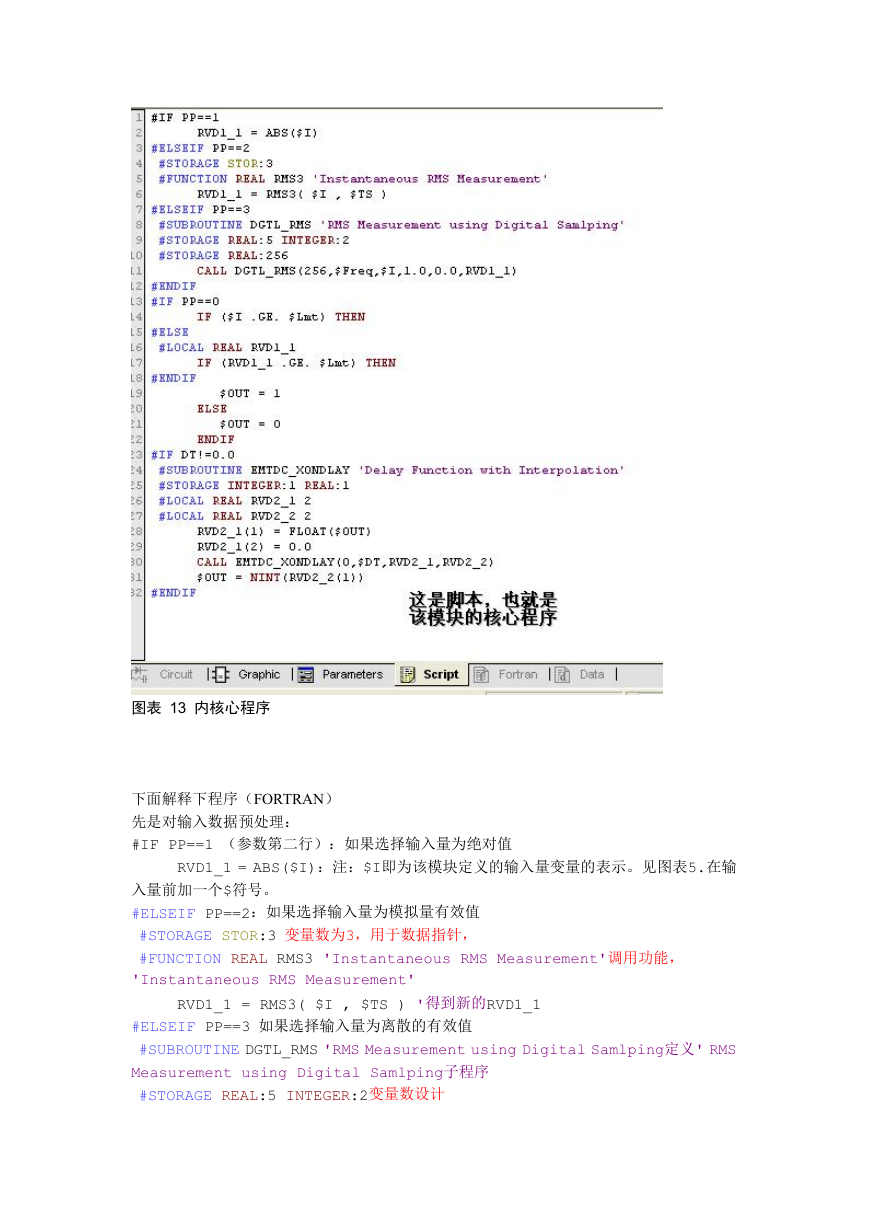

图表 13 内核心程序下面解释下程序（FORTRAN）先是对输入数据预处理： #IF PP==1 （参数第二行）：如果选择输入量为绝对值 RVD1_1 = ABS($I)：注：$I即为该模块定义的输入量变量的表示。见图表5.在输入量前加一个$符号。 #ELSEIF PP==2：如果选择输入量为模拟量有效值 #STORAGE STOR:3 变量数为3，用于数据指针， #FUNCTION REAL RMS3 'Instantaneous RMS Measurement'调用功能， 'Instantaneous RMS Measurement' RVD1_1 = RMS3( $I , $TS ) '得到新的RVD1_1 #ELSEIF PP==3 如果选择输入量为离散的有效值 #SUBROUTINE DGTL_RMS 'RMS Measurement using Digital Samlping定义' RMS Measurement using Digital Samlping子程序 #STORAGE REAL:5 INTEGER:2变量数设计
