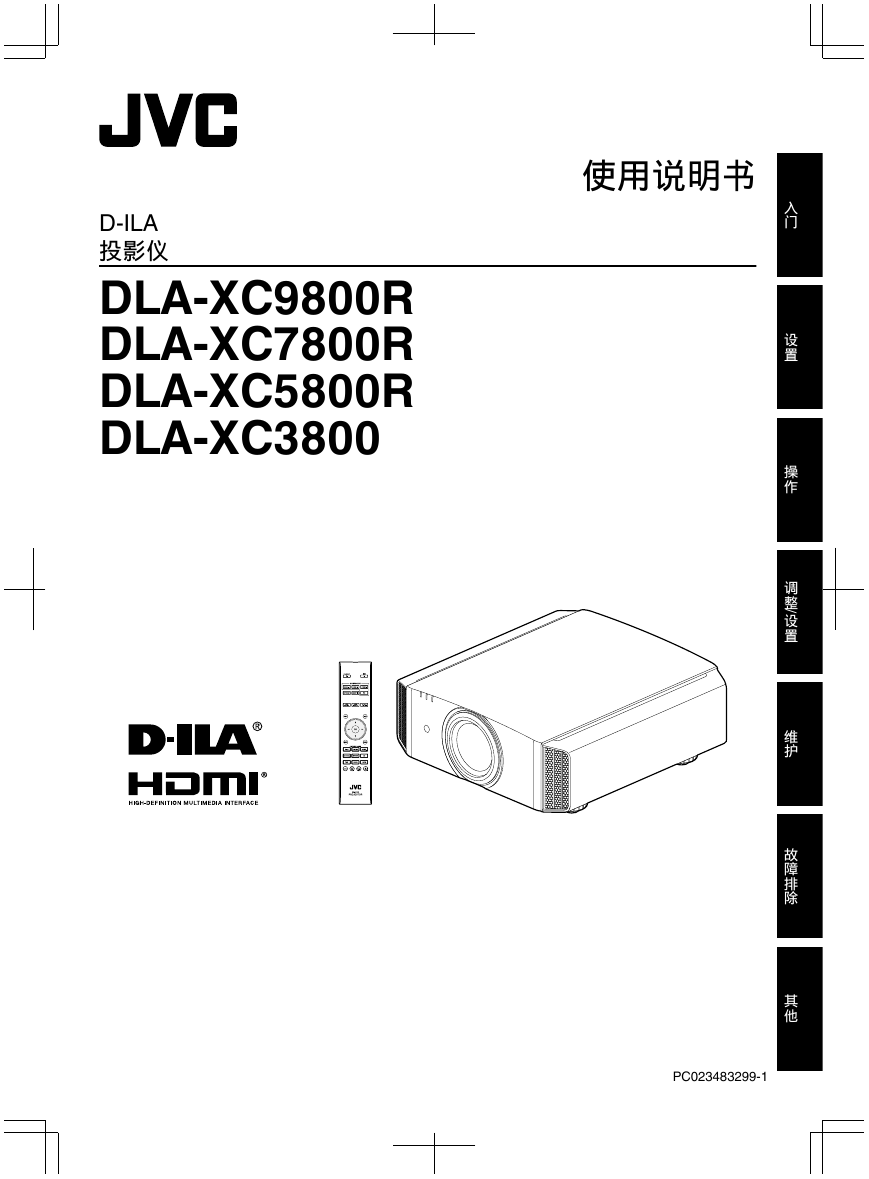

. D-ILA 投影仪DLA-XC9800R DLA-XC7800R DLA-XC5800R DLA-XC3800 . 使用说明书入门设置操作调整设置 / 维护故障排除其他 PC023483299-1

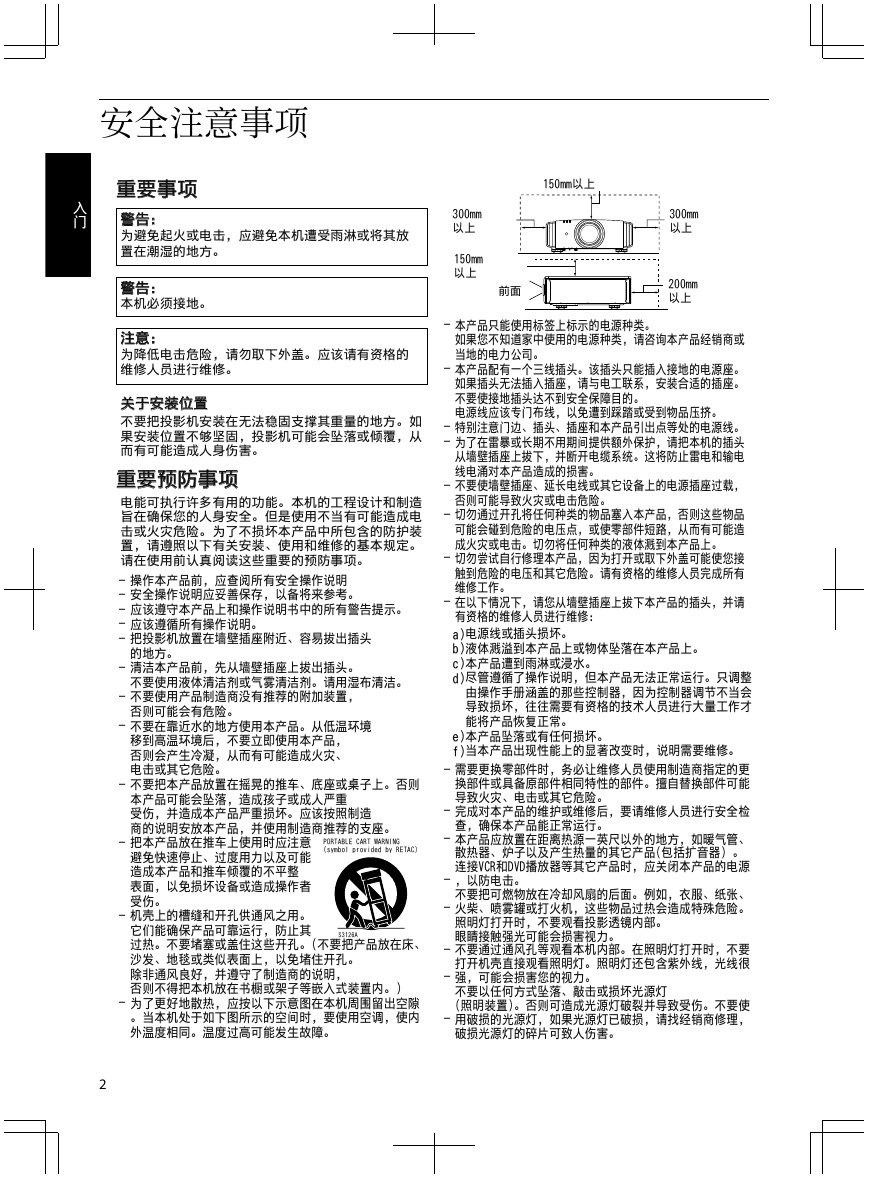

安全注意事项入门 . 2

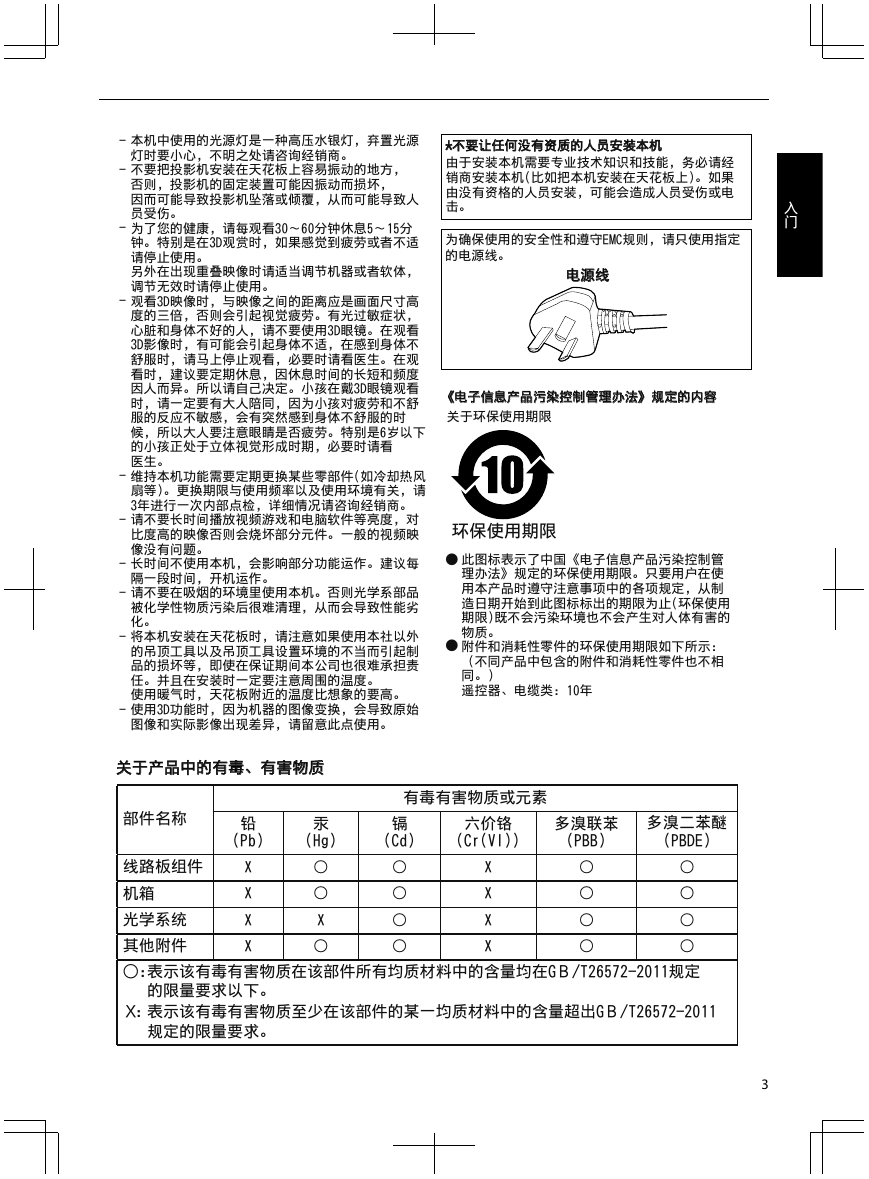

入门 . 3

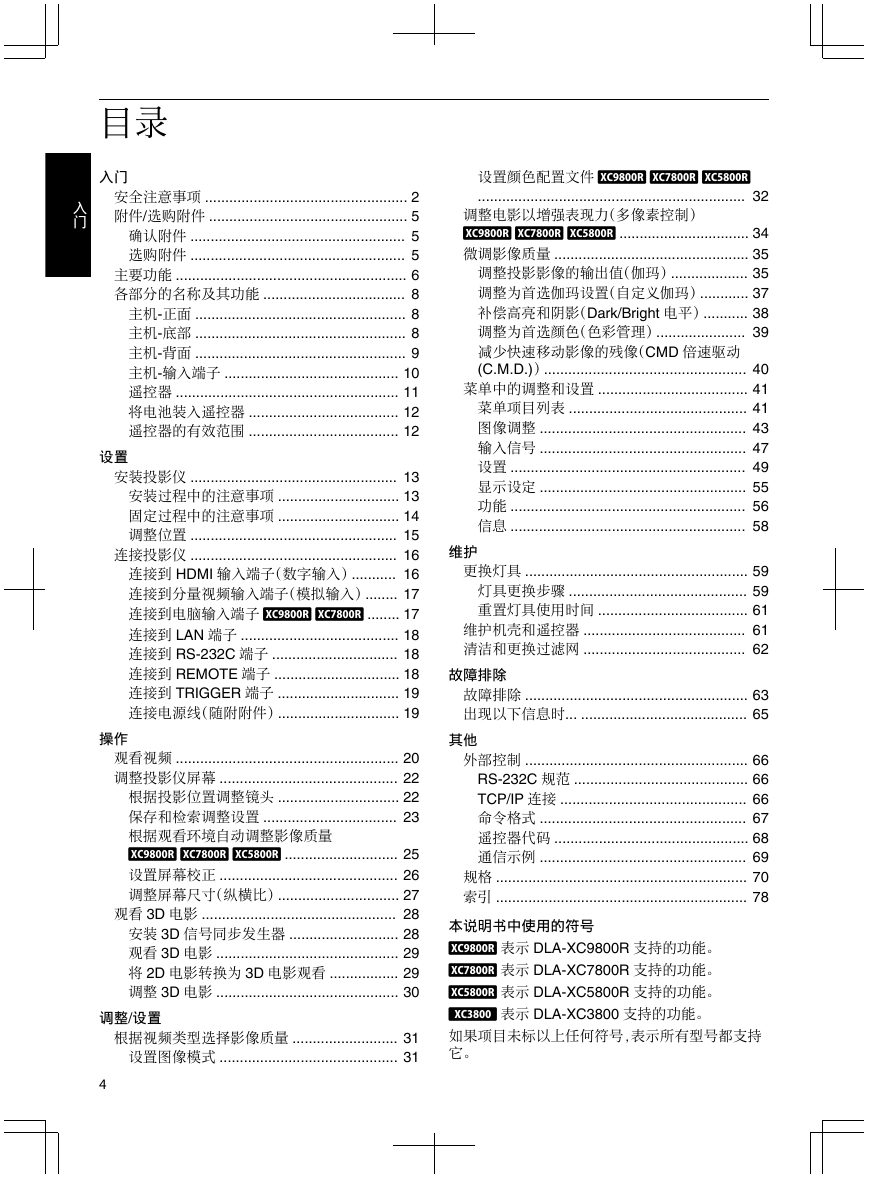

目录入门入门安全注意事项 .................................................. 2 附件/选购附件 ................................................. 5 确认附件 ..................................................... 5 选购附件 ..................................................... 5 主要功能 ......................................................... 6 各部分的名称及其功能 ................................... 8 主机-正面 .................................................... 8 主机-底部 .................................................... 8 主机-背面 .................................................... 9 主机-输入端子 ........................................... 10 遥控器 ....................................................... 11 将电池装入遥控器 ..................................... 12 遥控器的有效范围 ..................................... 12 设置安装投影仪 ................................................... 13 安装过程中的注意事项 .............................. 13 固定过程中的注意事项 .............................. 14 调整位置 ................................................... 15 连接投影仪 ................................................... 16 连接到 HDMI 输入端子（数字输入） ........... 16 连接到分量视频输入端子（模拟输入） ........ 17 连接到电脑输入端子 J I ........ 17 连接到 LAN 端子 ....................................... 18 连接到 RS-232C 端子 ............................... 18 连接到 REMOTE 端子 ............................... 18 连接到 TRIGGER 端子 .............................. 19 连接电源线（随附附件） .............................. 19 操作观看视频 ....................................................... 20 调整投影仪屏幕 ............................................ 22 根据投影位置调整镜头 .............................. 22 保存和检索调整设置 ................................. 23 根据观看环境自动调整影像质量 J I H ............................ 25 设置屏幕校正 ............................................ 26 调整屏幕尺寸（纵横比） .............................. 27 观看 3D 电影 ................................................ 28 安装 3D 信号同步发生器 ........................... 28 观看 3D 电影 ............................................. 29 将 2D 电影转换为 3D 电影观看 ................. 29 调整 3D 电影 ............................................. 30 根据视频类型选择影像质量 .......................... 31 设置图像模式 ............................................ 31 调整/设置 4 设置颜色配置文件 J I H .................................................................. 32 调整电影以增强表现力（多像素控制） J I H ................................ 34 微调影像质量 ................................................ 35 调整投影影像的输出值（伽玛） ................... 35 调整为首选伽玛设置（自定义伽玛） ............ 37 补偿高亮和阴影（Dark/Bright 电平） ........... 38 调整为首选颜色（色彩管理） ...................... 39 减少快速移动影像的残像（CMD 倍速驱动 (C.M.D.)） .................................................. 40 菜单中的调整和设置 ..................................... 41 菜单项目列表 ............................................ 41 图像调整 ................................................... 43 输入信号 ................................................... 47 设置 .......................................................... 49 显示设定 ................................................... 55 功能 .......................................................... 56 信息 .......................................................... 58 维护更换灯具 ....................................................... 59 灯具更换步骤 ............................................ 59 重置灯具使用时间 ..................................... 61 维护机壳和遥控器 ........................................ 61 清洁和更换过滤网 ........................................ 62 故障排除故障排除 ....................................................... 63 出现以下信息时... ......................................... 65 其他外部控制 ....................................................... 66 RS-232C 规范 ........................................... 66 TCP/IP 连接 .............................................. 66 命令格式 ................................................... 67 遥控器代码 ................................................ 68 通信示例 ................................................... 69 规格 .............................................................. 70 索引 .............................................................. 78 本说明书中使用的符号 J 表示 DLA-XC9800R 支持的功能。 I 表示 DLA-XC7800R 支持的功能。 H 表示 DLA-XC5800R 支持的功能。 G 表示 DLA-XC3800 支持的功能。如果项目未标以上任何符号，表示所有型号都支持它。

附件/选购附件确认附件镜头盖 H G ..................................................... 1 根 * 发货时，它装在主机上。遥控器 ............................................................................... 1 根 AAA 型电池（用于操作检查） ............................................. 2 节电线（约 2 米） .................................................................... 1 根 0 还包括使用说明书（本书）、保修卡和其他印刷资料。选购附件 0 更换灯具型号： PK-L2312U 0 3D 快门眼镜型号： PK-AG2, PK-AG3 0 3D 信号同步发生器：型号 PK-EM1，PK-EM2 3D 信号同步发生器和 3D 快门眼镜的兼容性图表 . . . . 3D 信号同步发生器 PK-AG1 * （通信方法：IR（红外（通信方法：IR（红外 3D 快门眼镜 PK-AG2 线））线）） PK-EM1 （通信方法：IR（红外线）） PK-EM2 （通信方法：RF（射 X — X — * 停产产品有关详情，请向销售商咨询。频））入门 PK-AG3 （通信方法：RF（射频）） — X 5

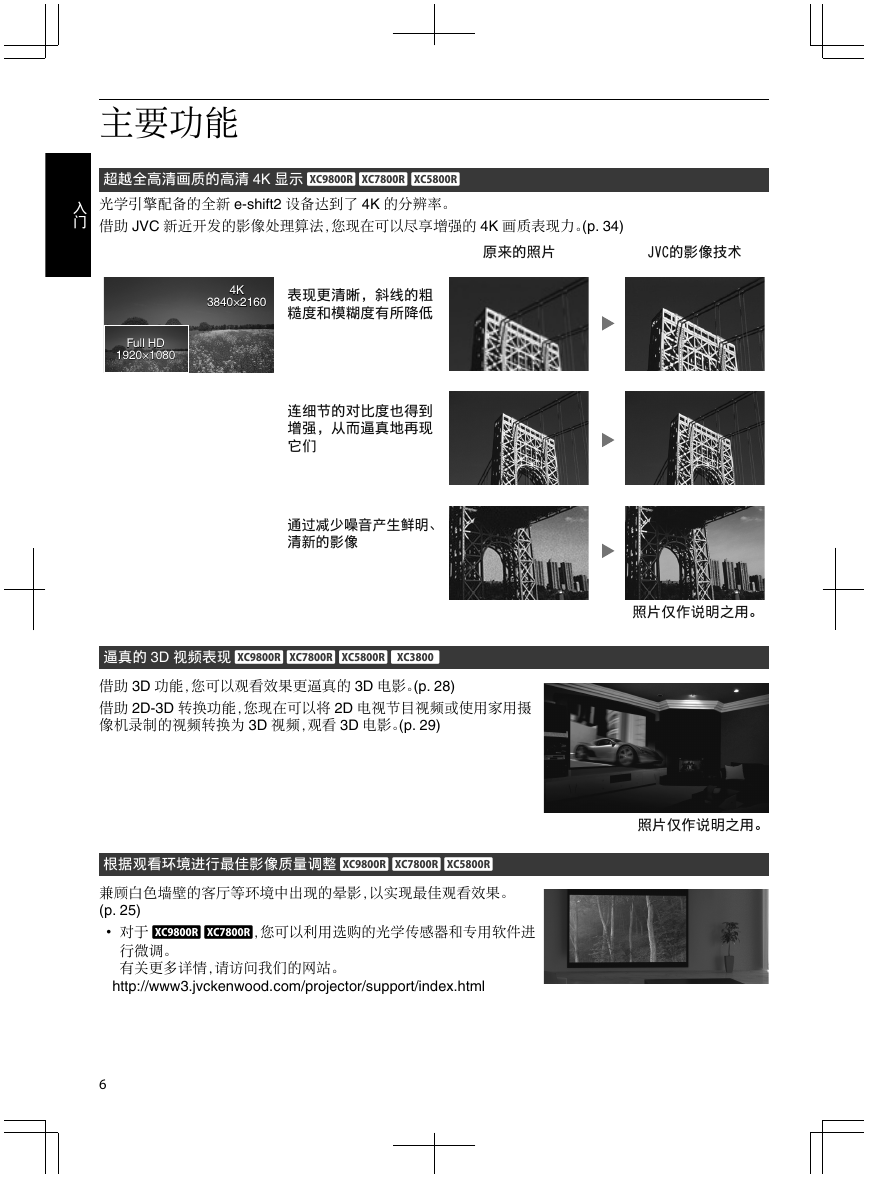

主要功能超越全高清画质的高清 4K 显示 J I H 光学引擎配备的全新 e-shift2 设备达到了 4K 的分辨率。借助 JVC 新近开发的影像处理算法，您现在可以尽享增强的 4K 画质表现力。(p. 34) 入门 . 逼真的 3D 视频表现 J I H G 借助 3D 功能，您可以观看效果更逼真的 3D 电影。(p. 28) 借助 2D-3D 转换功能，您现在可以将 2D 电视节目视频或使用家用摄像机录制的视频转换为 3D 视频，观看 3D 电影。(p. 29) 根据观看环境进行最佳影像质量调整 J I H 兼顾白色墙壁的客厅等环境中出现的晕影，以实现最佳观看效果。 (p. 25) 0 对于J I，您可以利用选购的光学传感器和专用软件进行微调。有关更多详情，请访问我们的网站。 http://www3.jvckenwood.com/projector/support/index.html 6 4K4K38403840×2160×21604K3840×2160Full HDFull HD19201920×1080×1080Full HD1920×1080

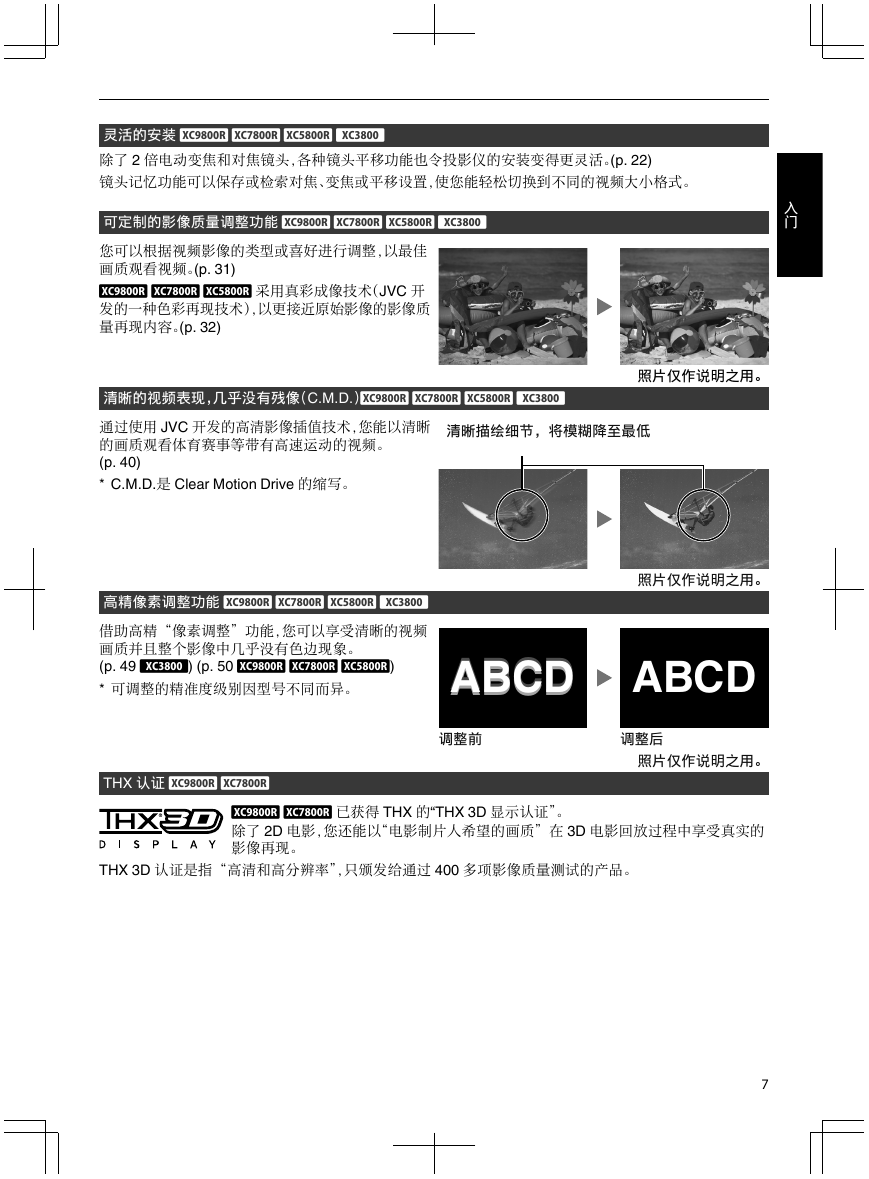

灵活的安装 J I H G 除了 2 倍电动变焦和对焦镜头，各种镜头平移功能也令投影仪的安装变得更灵活。(p. 22) 镜头记忆功能可以保存或检索对焦、变焦或平移设置，使您能轻松切换到不同的视频大小格式。可定制的影像质量调整功能 J I H G 您可以根据视频影像的类型或喜好进行调整，以最佳画质观看视频。(p. 31) J I H 采用真彩成像技术（JVC 开发的一种色彩再现技术），以更接近原始影像的影像质量再现内容。(p. 32) 清晰的视频表现，几乎没有残像（C.M.D.）J I H G 通过使用 JVC 开发的高清影像插值技术，您能以清晰的画质观看体育赛事等带有高速运动的视频。 (p. 40) * C.M.D.是 Clear Motion Drive 的缩写。入门高精像素调整功能J I H G 借助高精“像素调整”功能，您可以享受清晰的视频画质并且整个影像中几乎没有色边现象。 (p. 49 G) (p. 50 J I H) * 可调整的精准度级别因型号不同而异。 THX 认证 J I J I 已获得 THX 的“THX 3D 显示认证”。除了 2D 电影，您还能以“电影制片人希望的画质”在 3D 电影回放过程中享受真实的影像再现。 THX 3D 认证是指“高清和高分辨率”，只颁发给通过 400 多项影像质量测试的产品。 7 ABCDABCDABCDABCD

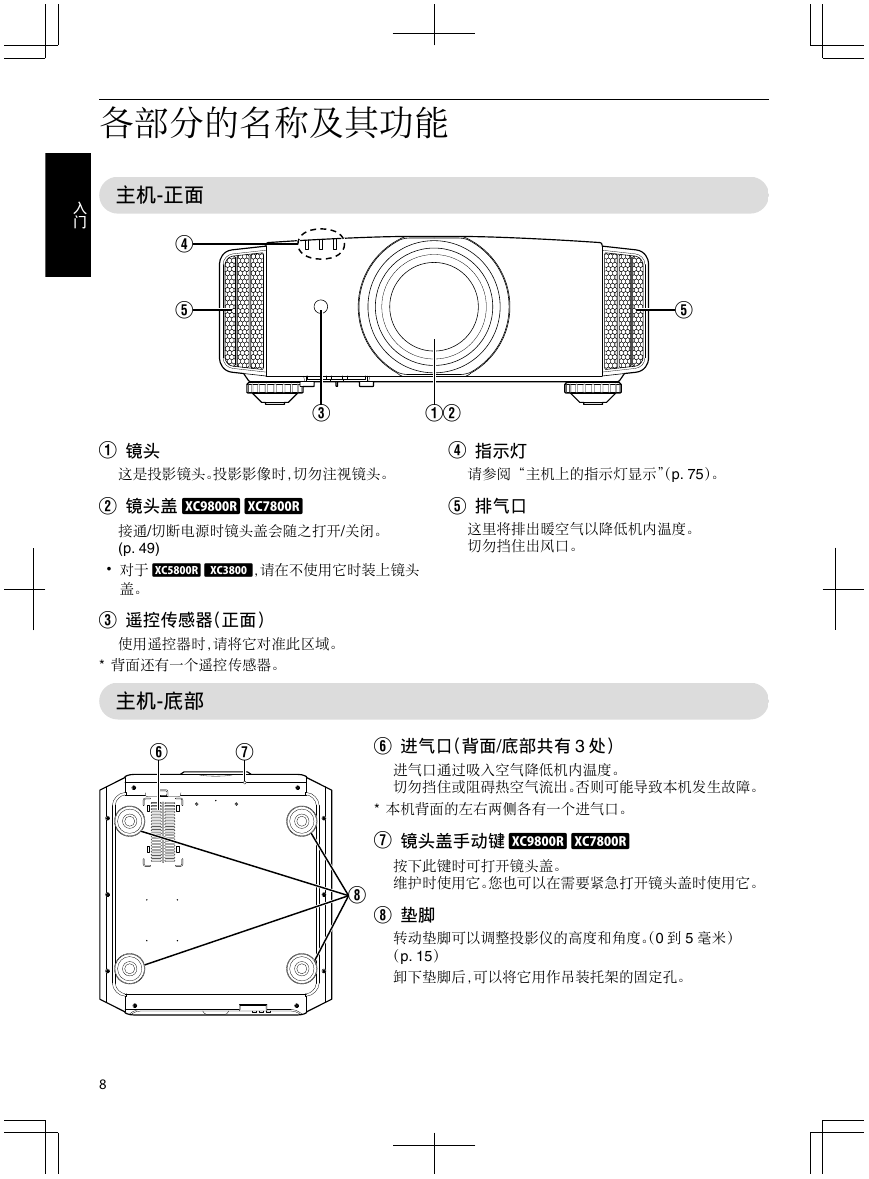

各部分的名称及其功能主机-正面入门 D 指示灯请参阅“主机上的指示灯显示”（p. 75）。 E 排气口这里将排出暖空气以降低机内温度。切勿挡住出风口。 . A 镜头这是投影镜头。投影影像时，切勿注视镜头。 B 镜头盖 J I 接通/切断电源时镜头盖会随之打开/关闭。 (p. 49) 0 对于H G，请在不使用它时装上镜头盖。 C 遥控传感器（正面）使用遥控器时，请将它对准此区域。 * 背面还有一个遥控传感器。主机-底部 F 进气口（背面/底部共有 3 处）进气口通过吸入空气降低机内温度。切勿挡住或阻碍热空气流出。否则可能导致本机发生故障。 * 本机背面的左右两侧各有一个进气口。 G 镜头盖手动键J I 按下此键时可打开镜头盖。维护时使用它。您也可以在需要紧急打开镜头盖时使用它。 H 垫脚转动垫脚可以调整投影仪的高度和角度。（0 到 5 毫米）（p. 15）卸下垫脚后，可以将它用作吊装托架的固定孔。 8 ABCDEEFGH
