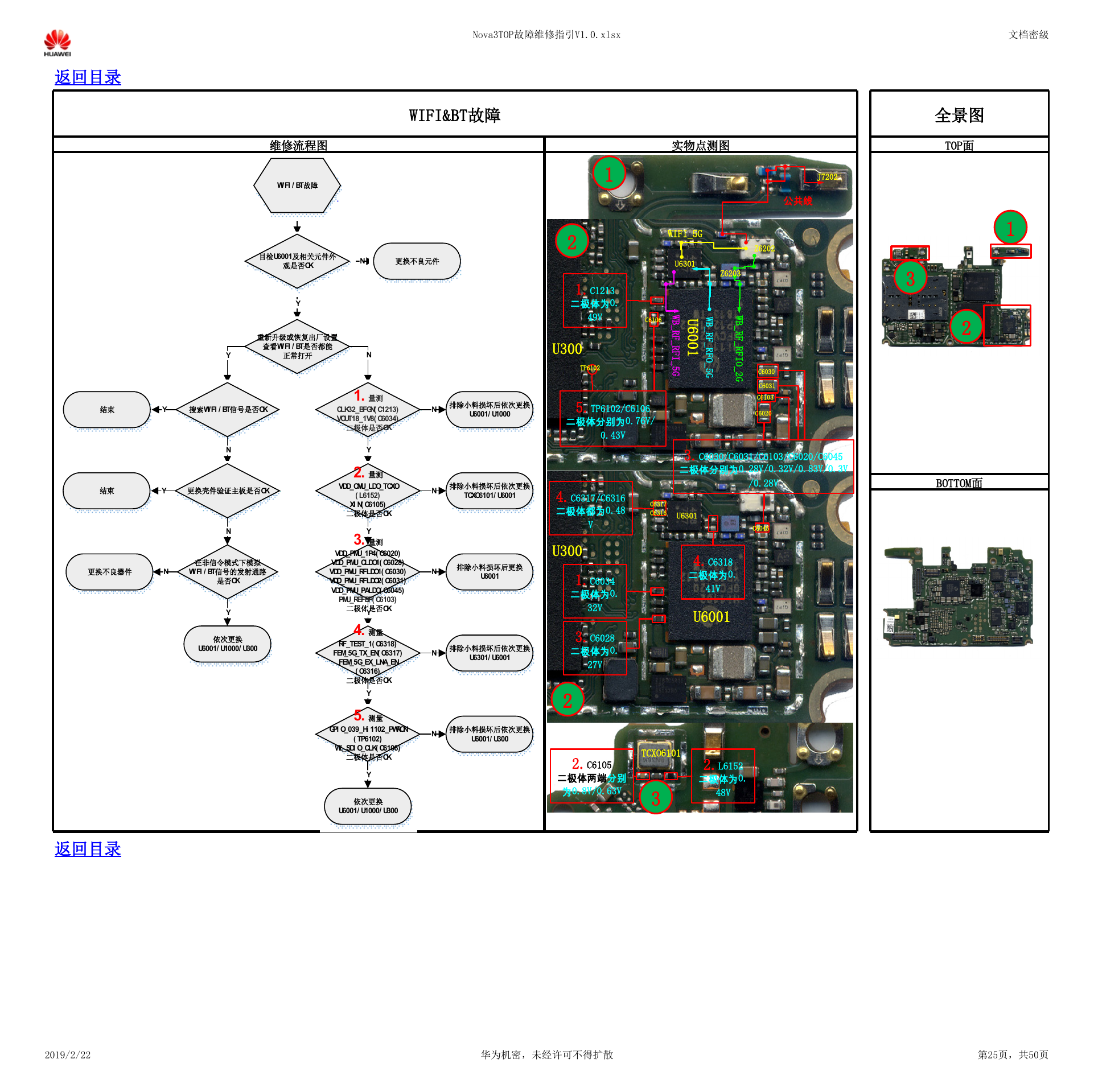

Nova3TOP故障维修指引V1.0.xlsx 文档密级 返回目录 WIFI&BT故障 维修流程图 实物点测图 1 2 1.C1213 二极体为0. 49V U300 TP6102 5.TP6102/C6106 二极体分别为0.76V/ 0.43V J7202 公共线 WIFI_5G Z6202 U6301 Z6203 C6106 W B _ R F _ R F I _ 5 G U 6 0 0 1 W B _ R F _ R F O _ 5 G W B _ R F _ R F I O _ 2 G C6030 C6031 C6103 C6020 全景图 TOP面 1 3 2 3.C6030/C6031/C6103/C6020/C6045 二极体分别为0.28V/0.32V/0.83V/0.3V C6317 C6316 U6301 /0.28V C6045 BOTTOM面 4.C6318 二极体为0. 41V U6001 4.C6317/C6316 二极体都为0.48 V U300 1.C6034 二极体为0. 32V 3.C6028 二极体为0. 27V 2 2.C6105 二极体两端分别 为0.8V/0.63V TCXO6101 3 2.L6152 二极体为0. 48V 返回目录 2019/2/22 华为机密，未经许可不得扩散 第25页，共50页 YN更换不良元件WIFI/BT故障目检U6001及相关元件外观是否OK依次更换U6001/U1000/U300重新升级或恢复出厂设置查看WIFI/BT是否都能正常打开YN搜索WIFI/BT信号是否OK结束YN在非信令模式下模拟WIFI/BT信号的发射通路是否OK更换不良器件NY更换壳件验证主板是否OK结束YN3.量测VDD_PMU_1P4(C6020)VDD_PMU_CLDO1(C6028)VDD_PMU_RFLDO1(C6030)VDD_PMU_RFLDO2(C6031)VDD_PMU_PALDO(C6045)PMU_REFBP(C6103)二极体是否OK排除小料损坏后更换U6001NY依次更换U6001/U1000/U3001.量测CLK32_BFGN(C1213)VOUT18_1V8(C6034)二极体是否OKY排除小料损坏后依次更换U6001/U1000N2.量测VDD_CMU_LDO_TCXO(L6152)XIN(C6105)二极体是否OKY4.测量RF_TEST_1(C6318)FEM_5G_TX_EN(C6317)FEM_5G_EX_LNA_EN(C6316)二极体是否OKY排除小料损坏后依次更换U6301/U6001N排除小料损坏后依次更换TCXO6101/U6001N5.测量GPIO_039_Hi1102_PWRON(TP6102)WL_SDIO_CLK(C6106)二极体是否OK排除小料损坏后依次更换U6001/U300NY
