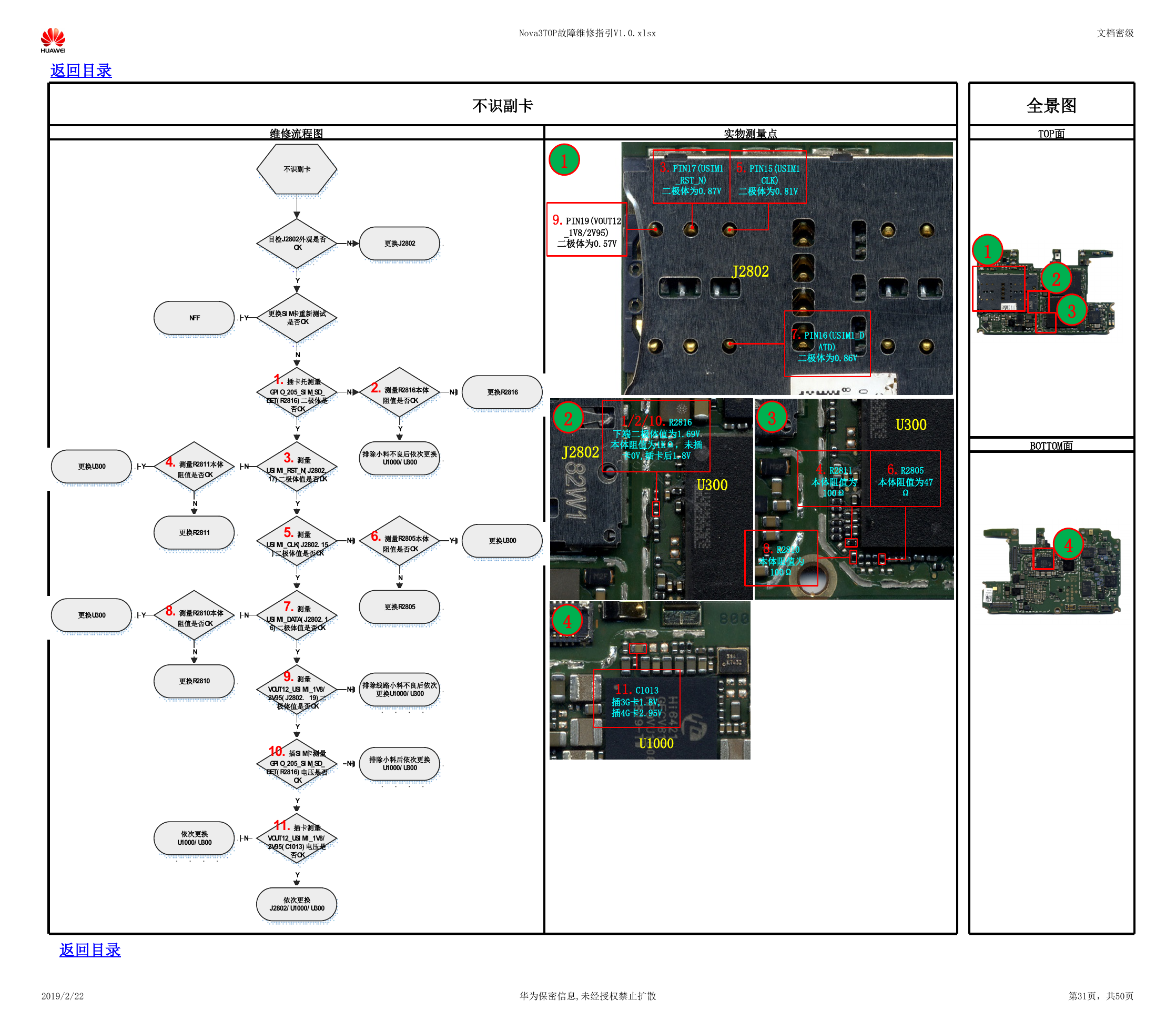

Nova3TOP故障维修指引V1.0.xlsx 文档密级 返回目录 维修流程图 不识副卡 实物测量点 3.PIN17(USIM1 5.PIN15(USIM1 _RST_N) _CLK) 二极体为0.87V 二极体为0.81V 1 9.PIN19(VOUT12 _1V8/2V95) 二极体为0.57V J2802 7.PIN16(USIM1_D ATD) 二极体为0.86V 2 J2802 1/2/10.R2816 下端二极体值为1.69V 本体阻值为1KΩ，未插 卡0V,插卡后1.8V 3 U300 U300 4.R2811 本体阻值为 100Ω 6.R2805 本体阻值为47 Ω 8.R2810 本体阻值为 100Ω 全景图 TOP面 1 2 3 BOTTOM面 4 4 11.C1013 插3G卡1.8V, 插4G卡2.95V U1000 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第31页，共50页 不识副卡目检J2802外观是否OK更换J2802N更换SIM卡重新测试是否OKYYNFFN1.插卡托测量GPIO_205_SIM_SD_DET(R2816)二极体是否OK2.测量R2816本体阻值是否OKNY排除小料不良后依次更换U1000/U300N更换R2816Y3.测量USIM1_RST_N(J2802.17)二极体值是否OKN4.测量R2811本体阻值是否OKN更换R2811Y更换U300Y5.测量USIM1_CLK(J2802.15)二极体值是否OKN6.测量R2805本体阻值是否OKN更换R2805Y更换U300Y7.测量USIM1_DATA(J2802.16)二极体值是否OKN8.测量R2810本体阻值是否OKN更换R2810Y更换U300Y9.测量VOUT12_USIM1_1V8/2V95(J2802. 19)二极体值是否OKN排除线路小料不良后依次更换U1000/U300YN排除小料后依次更换U1000/U300YN依次更换U1000/U300Y依次更换J2802/U1000/U30010.插SIM卡测量GPIO_205_SIM_SD_DET(R2816)电压是否OK11.插卡测量VOUT12_USIM1_1V8/2V95(C1013)电压是否OK
