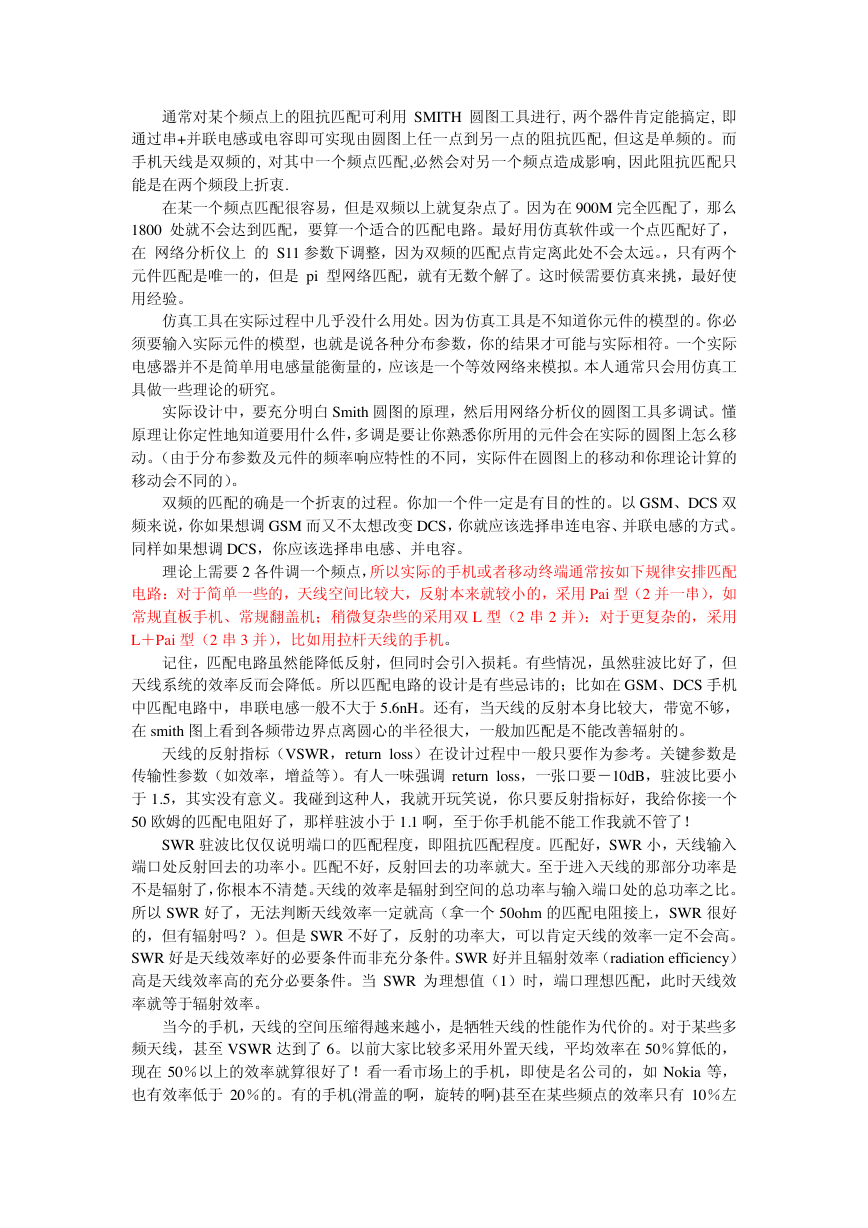

    通常对某个频点上的阻抗匹配可利用 SMITH 圆图工具进行, 两个器件肯定能搞定, 即 通过串+并联电感或电容即可实现由圆图上任一点到另一点的阻抗匹配, 但这是单频的。而 手机天线是双频的, 对其中一个频点匹配,必然会对另一个频点造成影响 , 因此阻抗匹配只 能是在两个频段上折衷. 在某一个频点匹配很容易，但是双频以上就复杂点了。因为在900M 完全匹配了，那么 1800 处就不会达到匹配，要算一个适合的匹配电路。最好用仿真软件或一个点匹配好了， 在 网络分析仪上 的 S11 参数下调整，因为双频的匹配点肯定离此处不会太远。，只有两个 元件匹配是唯一的，但是 pi 型网络匹配，就有无数个解了。这时候需要仿真来挑，最好使 用经验。 仿真工具在实际过程中几乎没什么用处。因为仿真工具是不知道你元件的模型的。你必 须要输入实际元件的模型，也就是说各种分布参数，你的结果才可能与实际相符。一个实际 电感器并不是简单用电感量能衡量的，应该是一个等效网络来模拟。本人通常只会用仿真工 具做一些理论的研究。 实际设计中，要充分明白 Smith 圆图的原理，然后用网络分析仪的圆图工具多调试。懂 原理让你定性地知道要用什么件，多调是要让你熟悉你所用的元件会在实际的圆图上怎么移 动。（由于分布参数及元件的频率响应特性的不同，实际件在圆图上的移动和你理论计算的 移动会不同的）。 双频的匹配的确是一个折衷的过程。你加一个件一定是有目的性的。以 GSM、DCS 双 频来说，你如果想调 GSM 而又不太想改变 DCS，你就应该选择串连电容、并联电感的方式。 同样如果想调 DCS，你应该选择串电感、并电容。 理论上需要 2 各件调一个频点，所以实际的手机或者移动终端通常按如下规律安排匹配 电路：对于简单一些的，天线空间比较大，反射本来就较小的，采用 Pai 型（2 并一串），如 常规直板手机、常规翻盖机；稍微复杂些的采用双 L 型（2 串 2 并）：对于更复杂的，采用 L＋Pai 型（2 串 3 并），比如用拉杆天线的手机。 记住，匹配电路虽然能降低反射，但同时会引入损耗。有些情况，虽然驻波比好了，但 天线系统的效率反而会降低。所以匹配电路的设计是有些忌讳的；比如在 GSM、DCS 手机 中匹配电路中，串联电感一般不大于 5.6nH。还有，当天线的反射本身比较大，带宽不够， 在 smith 图上看到各频带边界点离圆心的半径很大，一般加匹配是不能改善辐射的。 天线的反射指标（VSWR，return loss ）在设计过程中一般只要作为参考。关键参数是 传输性参数（如效率，增益等）。有人一味强调 return loss ，一张口要－10dB，驻波比要小 于 1.5，其实没有意义。我碰到这种人，我就开玩笑说，你只要反射指标好，我给你接一个 50 欧姆的匹配电阻好了，那样驻波小于 1.1 啊，至于你手机能不能工作我就不管了！ SWR 驻波比仅仅说明端口的匹配程度，即阻抗匹配程度。匹配好，SWR 小，天线输入 端口处反射回去的功率小。匹配不好，反射回去的功率就大。至于进入天线的那部分功率是 不是辐射了，你根本不清楚。天线的效率是辐射到空间的总功率与输入端口处的总功率之比。 所以 SWR 好了，无法判断天线效率一定就高（拿一个 50ohm 的匹配电阻接上，SWR 很好 的，但有辐射吗？）。但是 SWR 不好了，反射的功率大，可以肯定天线的效率一定不会高。 SWR 好是天线效率好的必要条件而非充分条件。SWR 好并且辐射效率（radiation efficiency） 高是天线效率高的充分必要条件。当 SWR 为理想值（1）时，端口理想匹配，此时天线效 率就等于辐射效率。 当今的手机，天线的空间压缩得越来越小，是牺牲天线的性能作为代价的。对于某些多 频天线，甚至 VSWR 达到了 6。以前大家比较多采用外置天线，平均效率在 50％算低的， 现在 50％以上的效率就算很好了！看一看市场上的手机，即使是名公司的，如 Nokia 等， 也有效率低于 20％的。有的手机(滑盖的啊，旋转的啊)甚至在某些频点的效率只有 10％左

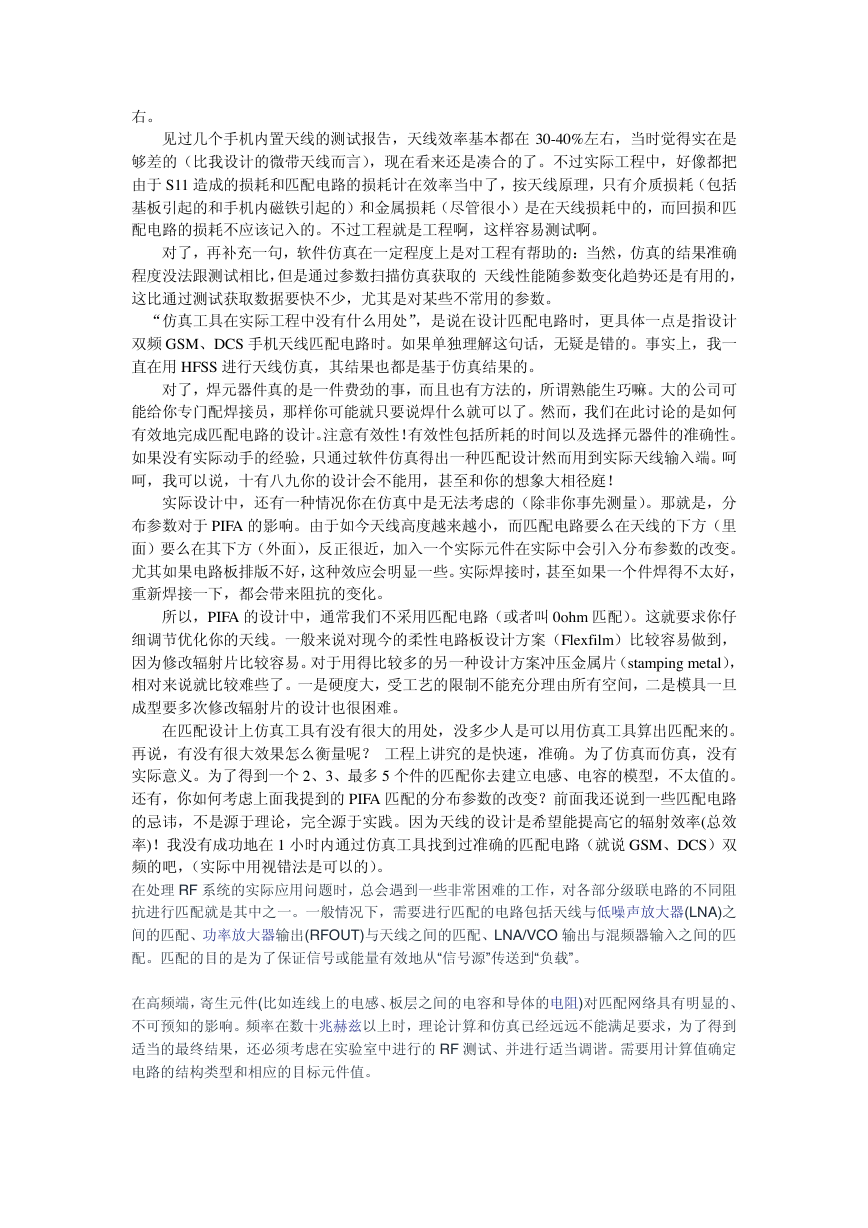

    右。 见过几个手机内置天线的测试报告，天线效率基本都在 30-40%左右，当时觉得实在是 够差的（比我设计的微带天线而言），现在看来还是凑合的了。不过实际工程中，好像都把 由于 S11 造成的损耗和匹配电路的损耗计在效率当中了，按天线原理，只有介质损耗（包括 基板引起的和手机内磁铁引起的）和金属损耗（尽管很小）是在天线损耗中的，而回损和匹 配电路的损耗不应该记入的。不过工程就是工程啊，这样容易测试啊。 对了，再补充一句，软件仿真在一定程度上是对工程有帮助的：当然，仿真的结果准确 程度没法跟测试相比，但是通过参数扫描仿真获取的 天线性能随参数变化趋势还是有用的， 这比通过测试获取数据要快不少，尤其是对某些不常用的参数。 “仿真工具在实际工程中没有什么用处”，是说在设计匹配电路时，更具体一点是指设计 双频 GSM、DCS 手机天线匹配电路时。如果单独理解这句话，无疑是错的。事实上，我一 直在用 HFSS 进行天线仿真，其结果也都是基于仿真结果的。 对了，焊元器件真的是一件费劲的事，而且也有方法的，所谓熟能生巧嘛。大的公司可 能给你专门配焊接员，那样你可能就只要说焊什么就可以了。然而，我们在此讨论的是如何 有效地完成匹配电路的设计。注意有效性！有效性包括所耗的时间以及选择元器件的准确性。 如果没有实际动手的经验，只通过软件仿真得出一种匹配设计然而用到实际天线输入端。呵 呵，我可以说，十有八九你的设计会不能用，甚至和你的想象大相径庭！ 实际设计中，还有一种情况你在仿真中是无法考虑的（除非你事先测量）。那就是，分 布参数对于 PIFA 的影响。由于如今天线高度越来越小，而匹配电路要么在天线的下方（里 面）要么在其下方（外面），反正很近，加入一个实际元件在实际中会引入分布参数的改变。 尤其如果电路板排版不好，这种效应会明显一些。实际焊接时，甚至如果一个件焊得不太好， 重新焊接一下，都会带来阻抗的变化。 所以，PIFA 的设计中，通常我们不采用匹配电路（或者叫 0ohm 匹配）。这就要求你仔 细调节优化你的天线。一般来说对现今的柔性电路板设计方案（Flexfilm）比较容易做到， 因为修改辐射片比较容易。对于用得比较多的另一种设计方案冲压金属片（stamping metal）， 相对来说就比较难些了。一是硬度大，受工艺的限制不能充分理由所有空间，二是模具一旦 成型要多次修改辐射片的设计也很困难。 在匹配设计上仿真工具有没有很大的用处，没多少人是可以用仿真工具算出匹配来的。 再说，有没有很大效果怎么衡量呢？ 工程上讲究的是快速，准确。为了仿真而仿真，没有 实际意义。为了得到一个 2、3、最多 5 个件的匹配你去建立电感、电容的模型，不太值的。 还有，你如何考虑上面我提到的 PIFA 匹配的分布参数的改变？前面我还说到一些匹配电路 的忌讳，不是源于理论，完全源于实践。因为天线的设计是希望能提高它的辐射效率(总效 率)！我没有成功地在 1 小时内通过仿真工具找到过准确的匹配电路（就说 GSM、DCS）双 频的吧，（实际中用视错法是可以的）。 在处理 RF 系统的实际应用问题时，总会遇到一些非常困难的工作，对各部分级联电路的不同阻 抗进行匹配就是其中之一。一般情况下，需要进行匹配的电路包括天线与低噪声放大器(LNA)之 间的匹配、功率放大器输出(RFOUT)与天线之间的匹配、LNA/VCO 输出与混频器输入之间的匹 配。匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。 在高频端，寄生元件(比如连线上的电感、板层之间的电容和导体的电阻)对匹配网络具有明显的、 不可预知的影响。频率在数十兆赫兹以上时，理论计算和仿真已经远远不能满足要求，为了得到 适当的最终结果，还必须考虑在实验室中进行的 RF 测试、并进行适当调谐。需要用计算值确定 电路的结构类型和相应的目标元件值。

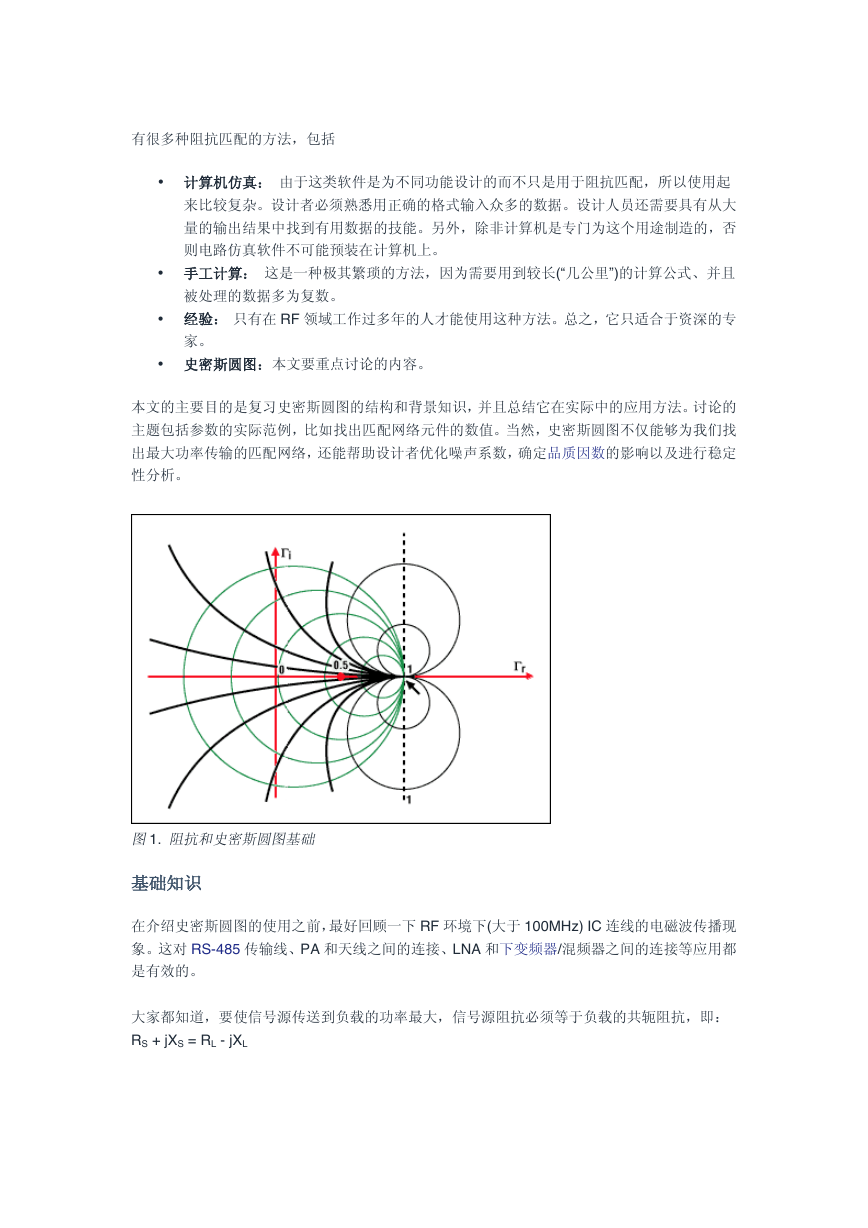

    有很多种阻抗匹配的方法，包括 • 计算机仿真： 由于这类软件是为不同功能设计的而不只是用于阻抗匹配，所以使用起 来比较复杂。设计者必须熟悉用正确的格式输入众多的数据。设计人员还需要具有从大 量的输出结果中找到有用数据的技能。另外，除非计算机是专门为这个用途制造的，否 则电路仿真软件不可能预装在计算机上。 • 手工计算： 这是一种极其繁琐的方法，因为需要用到较长(“几公里”)的计算公式、并且 被处理的数据多为复数。 • 经验： 只有在 RF 领域工作过多年的人才能使用这种方法。总之，它只适合于资深的专 家。 • 史密斯圆图：本文要重点讨论的内容。 本文的主要目的是复习史密斯圆图的结构和背景知识，并且总结它在实际中的应用方法。讨论的 主题包括参数的实际范例，比如找出匹配网络元件的数值。当然，史密斯圆图不仅能够为我们找 出最大功率传输的匹配网络，还能帮助设计者优化噪声系数，确定品质因数的影响以及进行稳定 性分析。 图1. 阻抗和史密斯圆图基础 基础知识 在介绍史密斯圆图的使用之前，最好回顾一下 RF 环境下(大于 100MHz) IC 连线的电磁波传播现 象。这对RS-485 传输线、PA 和天线之间的连接、LNA 和下变频器/混频器之间的连接等应用都 是有效的。 大家都知道，要使信号源传送到负载的功率最大，信号源阻抗必须等于负载的共轭阻抗，即： RS + jXS = RL - jXL

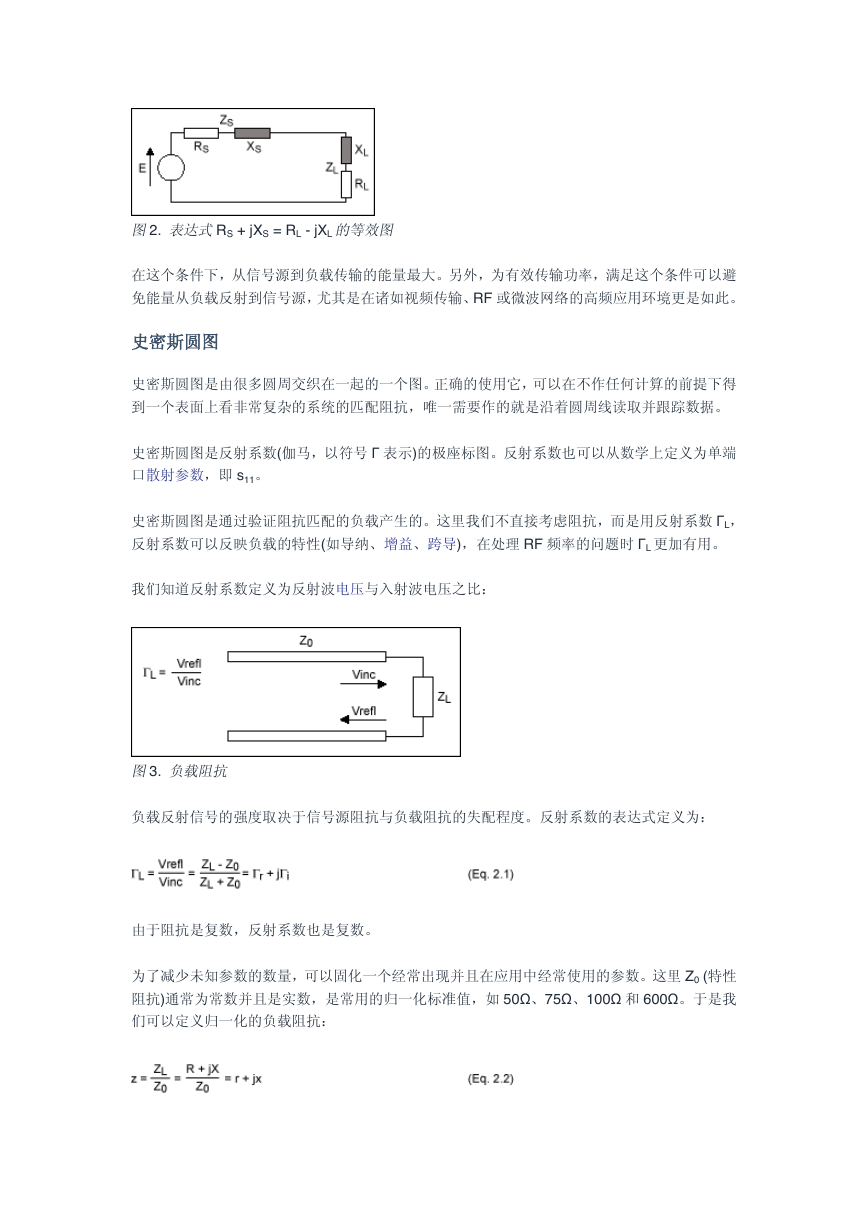

    图2. 表达式RS + jXS = RL - jXL 的等效图 在这个条件下，从信号源到负载传输的能量最大。另外，为有效传输功率，满足这个条件可以避 免能量从负载反射到信号源，尤其是在诸如视频传输、RF 或微波网络的高频应用环境更是如此。 史密斯圆图 史密斯圆图是由很多圆周交织在一起的一个图。正确的使用它，可以在不作任何计算的前提下得 到一个表面上看非常复杂的系统的匹配阻抗，唯一需要作的就是沿着圆周线读取并跟踪数据。 史密斯圆图是反射系数(伽马，以符号 Γ 表示)的极座标图。反射系数也可以从数学上定义为单端 口散射参数，即 s11。 史密斯圆图是通过验证阻抗匹配的负载产生的。这里我们不直接考虑阻抗，而是用反射系数 ΓL， 反射系数可以反映负载的特性(如导纳、增益、跨导)，在处理 RF 频率的问题时 ΓL 更加有用。 我们知道反射系数定义为反射波电压与入射波电压之比： 图3. 负载阻抗 负载反射信号的强度取决于信号源阻抗与负载阻抗的失配程度。反射系数的表达式定义为： 由于阻抗是复数，反射系数也是复数。 为了减少未知参数的数量，可以固化一个经常出现并且在应用中经常使用的参数。这里 Z0 (特性 阻抗)通常为常数并且是实数，是常用的归一化标准值，如 50Ω、75Ω、100Ω 和 600Ω。于是我 们可以定义归一化的负载阻抗：

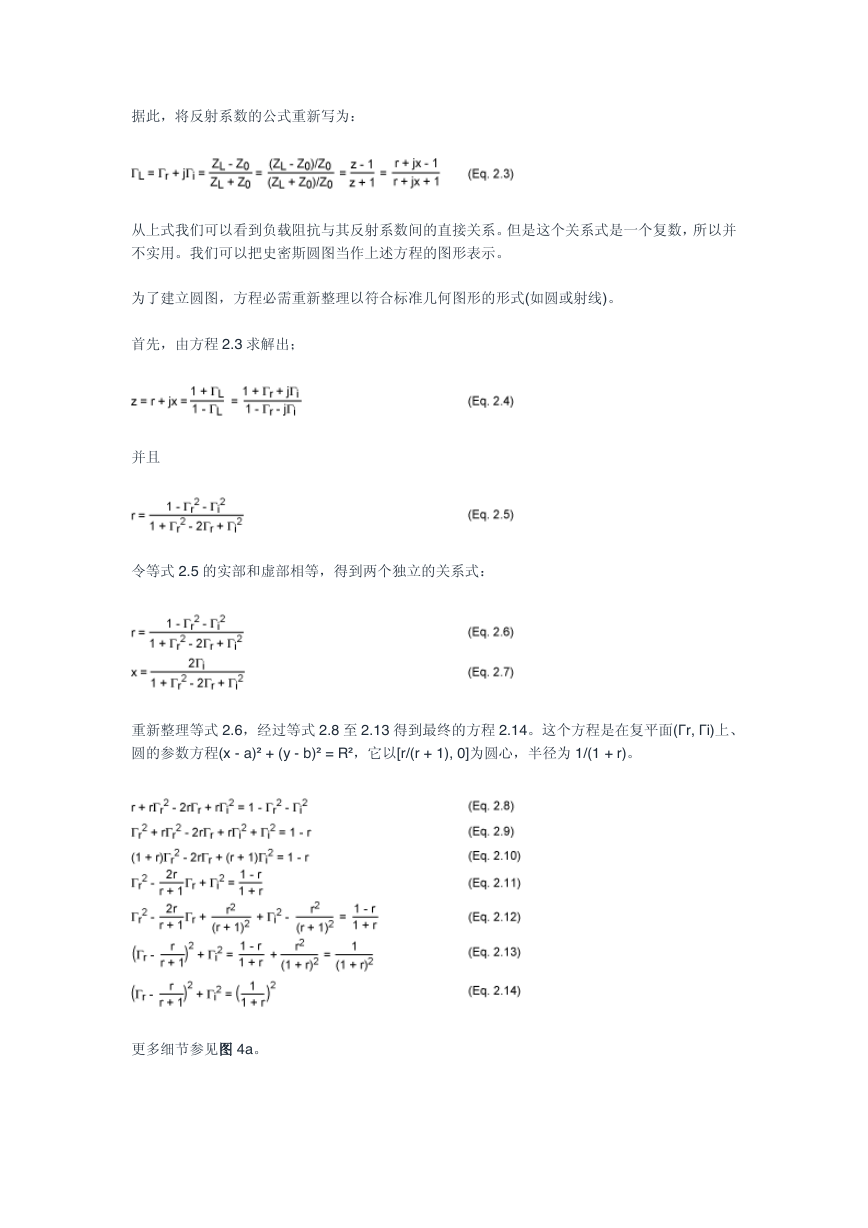

    据此，将反射系数的公式重新写为： 从上式我们可以看到负载阻抗与其反射系数间的直接关系。但是这个关系式是一个复数，所以并 不实用。我们可以把史密斯圆图当作上述方程的图形表示。 为了建立圆图，方程必需重新整理以符合标准几何图形的形式(如圆或射线)。 首先，由方程 2.3 求解出； 并且 令等式 2.5 的实部和虚部相等，得到两个独立的关系式： 重新整理等式 2.6，经过等式 2.8 至 2.13 得到最终的方程 2.14。这个方程是在复平面(Γr, Γi)上、 圆的参数方程(x - a)² + (y - b)² = R²，它以[r/(r + 1), 0]为圆心，半径为 1/(1 + r)。 更多细节参见图 4a。
    图4a. 圆周上的点表示具有相同实部的阻抗。例如，r = 1 的圆，以(0.5, 0)为圆心，半径为0.5。 它包含了代表反射零点的原点(0, 0) (负载与特性阻抗相匹配）。以(0, 0)为圆心、半径为1 的圆 代表负载短路。负载开路时，圆退化为一个点(以1, 0 为圆心，半径为零)。与此对应的是最大的 反射系数1，即所有的入射波都被反射回来。 在作史密斯圆图时，有一些需要注意的问题。下面是最重要的几个方面： • 所有的圆周只有一个相同的，唯一的交点(1, 0)。 • 代表 0Ω、也就是没有电阻(r = 0)的圆是最大的圆。 • 无限大的电阻对应的圆退化为一个点(1, 0) • 实际中没有负的电阻，如果出现负阻值，有可能产生振荡。 • 选择一个对应于新电阻值的圆周就等于选择了一个新的电阻。 作图 经过等式 2.15 至 2.18 的变换，2.7 式可以推导出另一个参数方程，方程 2.19。 同样，2.19 也是在复平面(Γr, Γi)上的圆的参数方程(x - a)² + (y - b)² = R²，它的圆心为(1, 1/x)， 半径 1/x。 更多细节参见图 4b。
    图4b. 圆周上的点表示具有相同虚部x 的阻抗。例如，× = 1 的圆以(1, 1)为圆心，半径为1。所 有的圆(x 为常数)都包括点(1, 0)。与实部圆周不同的是，x 既可以是正数也可以是负数。这说明 复平面下半部是其上半部的镜像。所有圆的圆心都在一条经过横轴上1 点的垂直线上。 完成圆图 为了完成史密斯圆图，我们将两簇圆周放在一起。可以发现一簇圆周的所有圆会与另一簇圆周的 所有圆相交。若已知阻抗为 r + jx，只需要找到对应于 r 和 x 的两个圆周的交点就可以得到相应 的反射系数。 可互换性 上述过程是可逆的，如果已知反射系数，可以找到两个圆周的交点从而读取相应的 r 和×的值。 过程如下： • 确定阻抗在史密斯圆图上的对应点 • 找到与此阻抗对应的反射系数(Γ) • 已知特性阻抗和 Γ，找出阻抗 • 将阻抗转换为导纳 • 找出等效的阻抗 • 找出与反射系数对应的元件值(尤其是匹配网络的元件，见图 7) 推论 因为史密斯圆图是一种基于图形的解法，所得结果的精确度直接依赖于图形的精度。下面是一个 用史密斯圆图表示的 RF 应用实例： 例： 已知特性阻抗为 50Ω，负载阻抗如下： Z1 = 100 + j50Ω Z2 = 75 - j100Ω Z3 = j200Ω Z4 = 150Ω

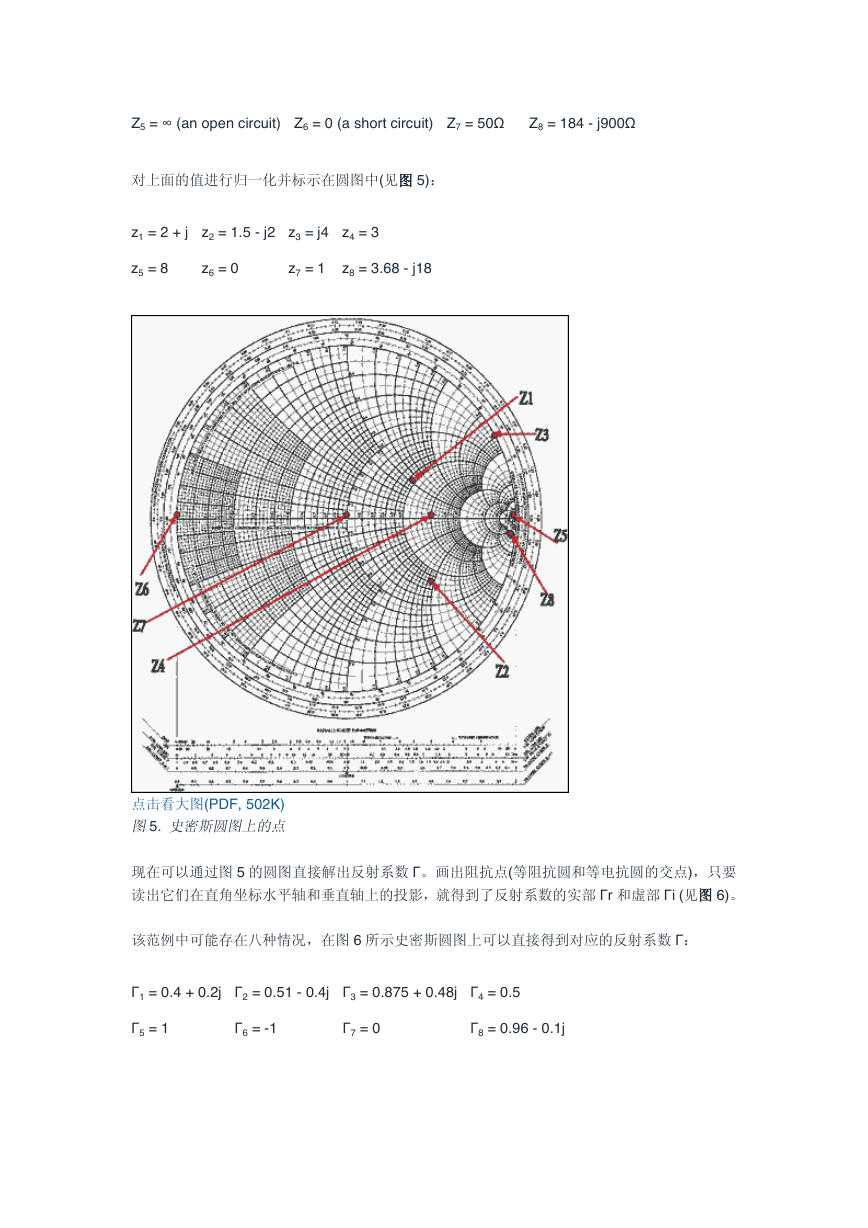

    Z5 = ∞ (an open circuit) Z6 = 0 (a short circuit) Z7 = 50Ω Z8 = 184 - j900Ω 对上面的值进行归一化并标示在圆图中(见图 5)： z1 = 2 + j z2 = 1.5 - j2 z3 = j4 z4 = 3 z5 = 8 z6 = 0 z7 = 1 z8 = 3.68 - j18 点击看大图(PDF, 502K) 图5. 史密斯圆图上的点 现在可以通过图 5 的圆图直接解出反射系数 Γ。画出阻抗点(等阻抗圆和等电抗圆的交点)，只要 读出它们在直角坐标水平轴和垂直轴上的投影，就得到了反射系数的实部 Γr 和虚部 Γi (见图 6)。 该范例中可能存在八种情况，在图 6 所示史密斯圆图上可以直接得到对应的反射系数 Γ： Γ1 = 0.4 + 0.2j Γ2 = 0.51 - 0.4j Γ3 = 0.875 + 0.48j Γ4 = 0.5 Γ5 = 1 Γ6 = -1 Γ7 = 0 Γ8 = 0.96 - 0.1j
