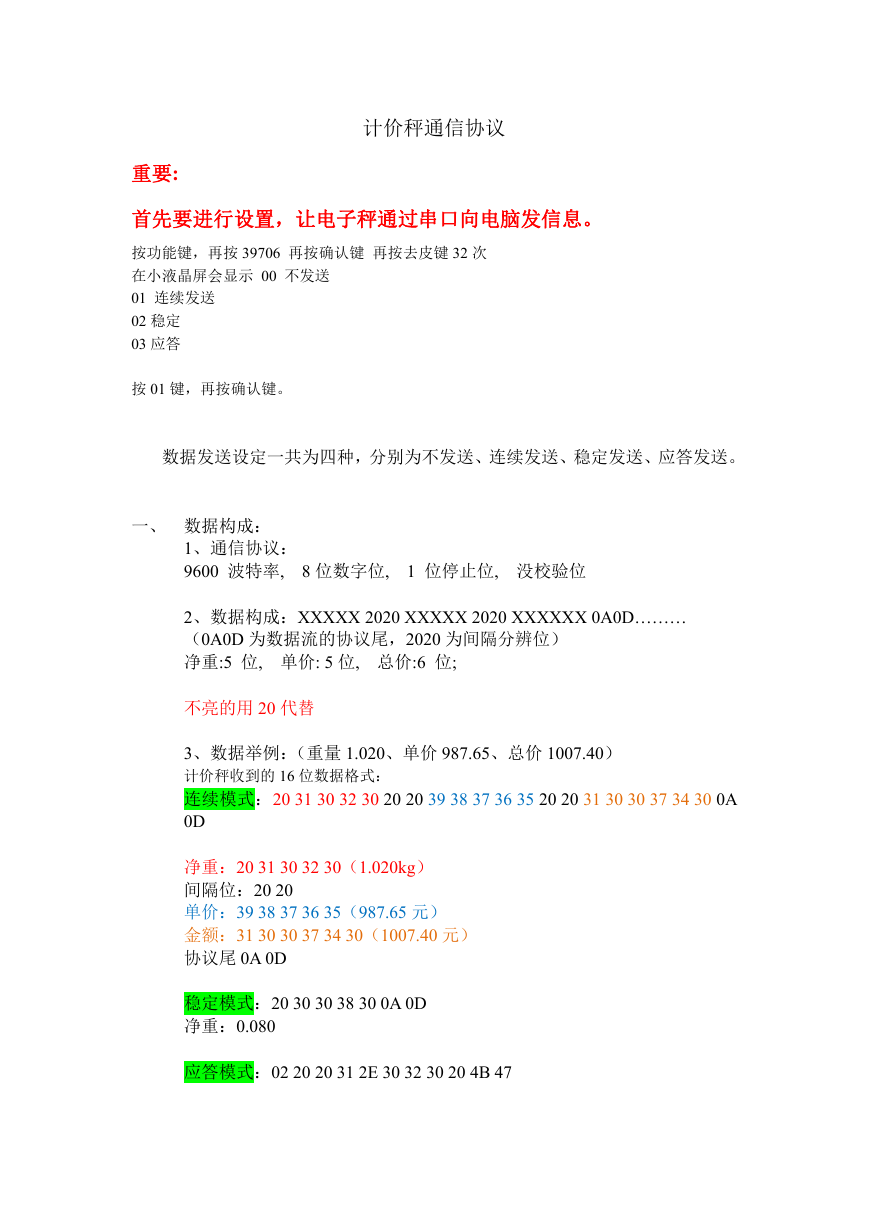

计价秤通信协议
重要:
首先要进行设置,让电子秤通过串口向电脑发信息。
按功能键,再按 39706 再按确认键 再按去皮键 32 次
在小液晶屏会显示 00 不发送
01 连续发送
02 稳定
03 应答
按 01 键,再按确认键。
数据发送设定一共为四种,分别为不发送、连续发送、稳定发送、应答发送。
一、 数据构成:
1、通信协议:
9600 波特率,
8 位数字位,
1 位停止位, 没校验位
2、数据构成:XXXXX 2020 XXXXX 2020 XXXXXX 0A0D………
(0A0D 为数据流的协议尾,2020 为间隔分辨位)
净重:5 位, 单价: 5 位, 总价:6 位;
不亮的用 20 代替
3、数据举例:(重量 1.020、单价 987.65、总价 1007.40)
计价秤收到的 16 位数据格式:
连续模式:20 31 30 32 30 20 20 39 38 37 36 35 20 20 31 30 30 37 34 30 0A
0D
净重:20 31 30 32 30(1.020kg)
间隔位:20 20
单价:39 38 37 36 35(987.65 元)
金额:31 30 30 37 34 30(1007.40 元)
协议尾 0A 0D
稳定模式:20 30 30 38 30 0A 0D
净重:0.080
应答模式:02 20 20 31 2E 30 32 30 20 4B 47
净重:1.020KG

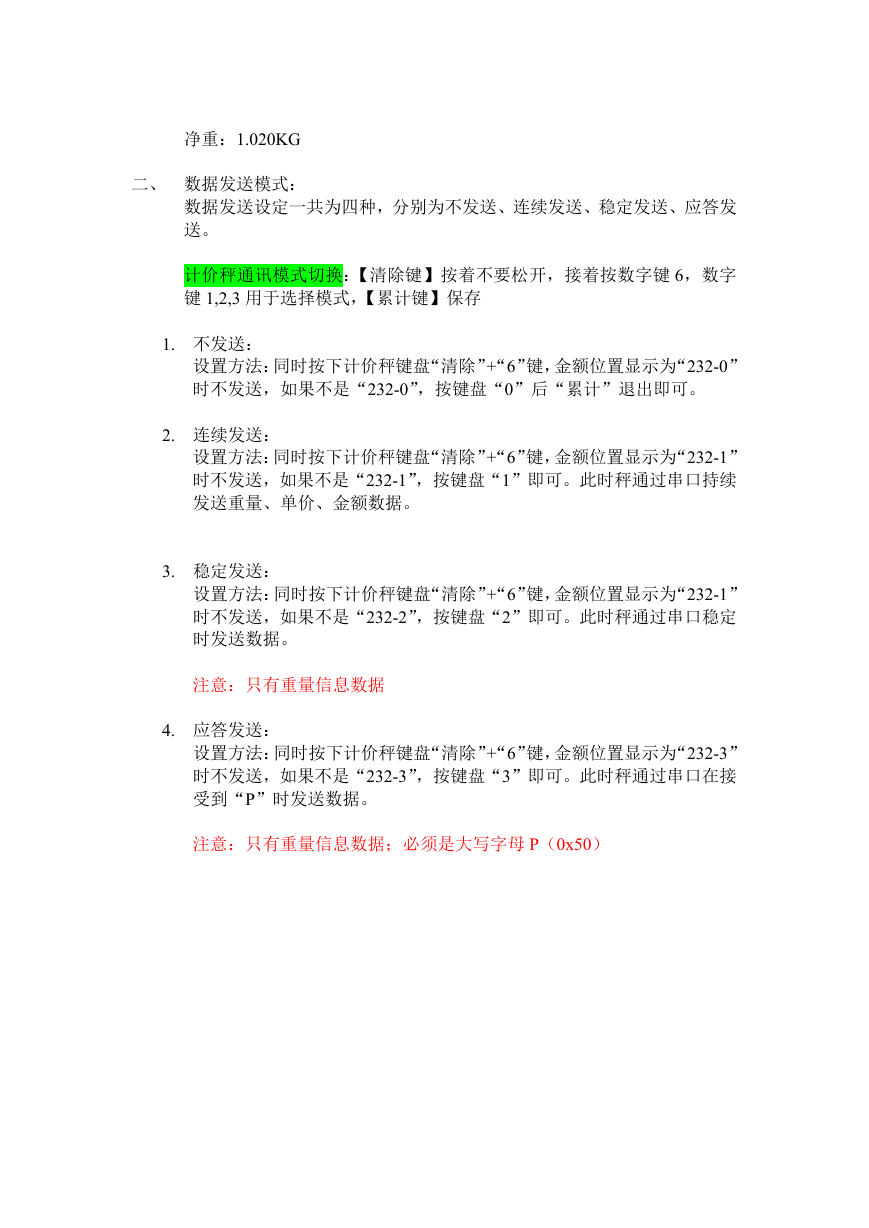

二、 数据发送模式:
数据发送设定一共为四种,分别为不发送、连续发送、稳定发送、应答发
送。
计价秤通讯模式切换:【清除键】按着不要松开,接着按数字键 6,数字
键 1,2,3 用于选择模式,【累计键】保存
1. 不发送:
设置方法:同时按下计价秤键盘“清除”+“6”键,金额位置显示为“232-0”
时不发送,如果不是“232-0”,按键盘“0”后“累计”退出即可。
2. 连续发送:
设置方法:同时按下计价秤键盘“清除”+“6”键,金额位置显示为“232-1”
时不发送,如果不是“232-1”,按键盘“1”即可。此时秤通过串口持续
发送重量、单价、金额数据。
3. 稳定发送:
设置方法:同时按下计价秤键盘“清除”+“6”键,金额位置显示为“232-1”
时不发送,如果不是“232-2”,按键盘“2”即可。此时秤通过串口稳定
时发送数据。
注意:只有重量信息数据
4. 应答发送:
设置方法:同时按下计价秤键盘“清除”+“6”键,金额位置显示为“232-3”
时不发送,如果不是“232-3”,按键盘“3”即可。此时秤通过串口在接
受到“P”时发送数据。
注意:只有重量信息数据;必须是大写字母 P(0x50)
