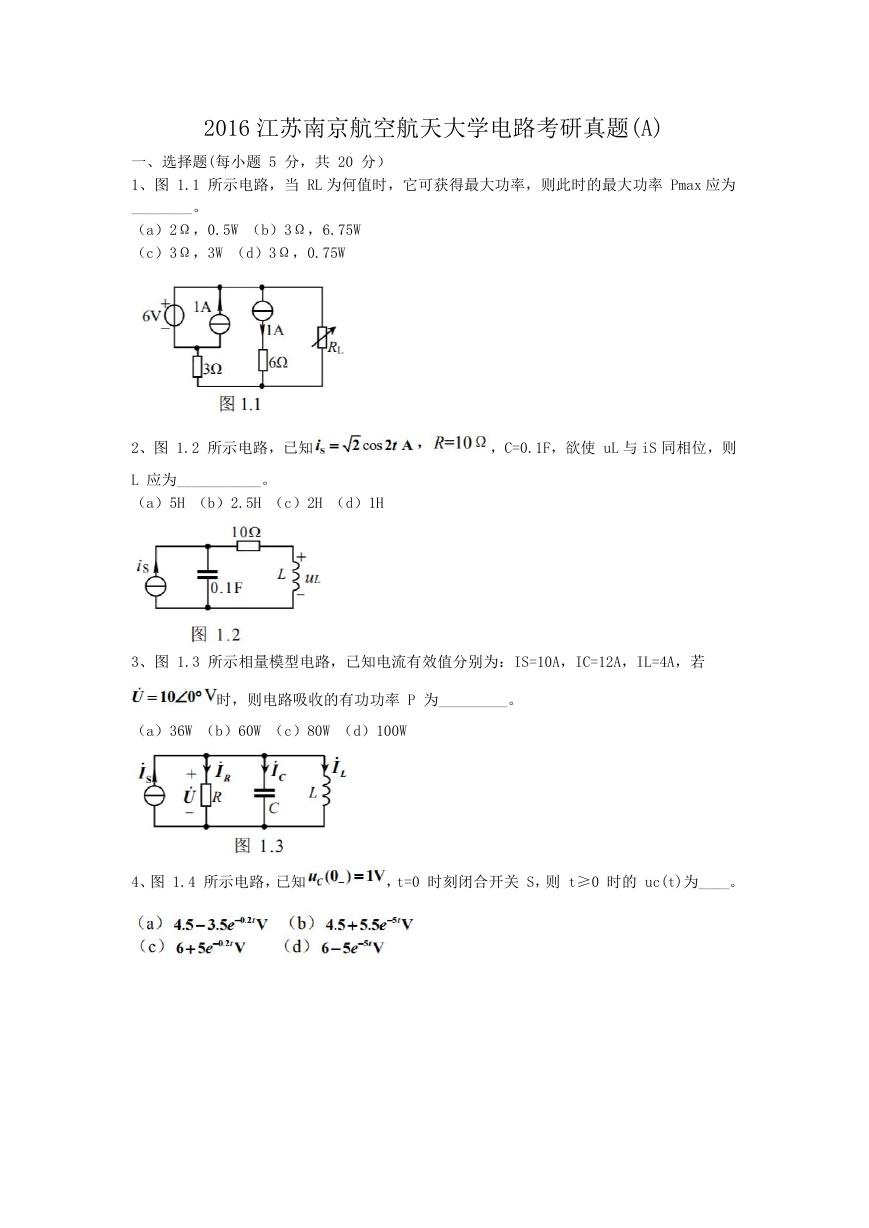

2016 江苏南京航空航天大学电路考研真题(A) 一、选择题(每小题 5 分，共 20 分） 1、图 1.1 所示电路，当 RL 为何值时，它可获得最大功率，则此时的最大功率 Pmax 应为 ________。（a）2Ω，0.5W （b）3Ω，6.75W （c）3Ω，3W （d）3Ω，0.75W 2、图 1.2 所示电路，已知，C=0.1F，欲使 uL 与 iS 同相位，则 L 应为___________。（a）5H （b）2.5H （c）2H （d）1H 3、图 1.3 所示相量模型电路，已知电流有效值分别为：IS=10A，IC=12A，IL=4A，若时，则电路吸收的有功功率 P 为_________。（a）36W （b）60W （c）80W （d）100W 4、图 1.4 所示电路，已知，t=0 时刻闭合开关 S，则 t≥0 时的 uc(t)为____。

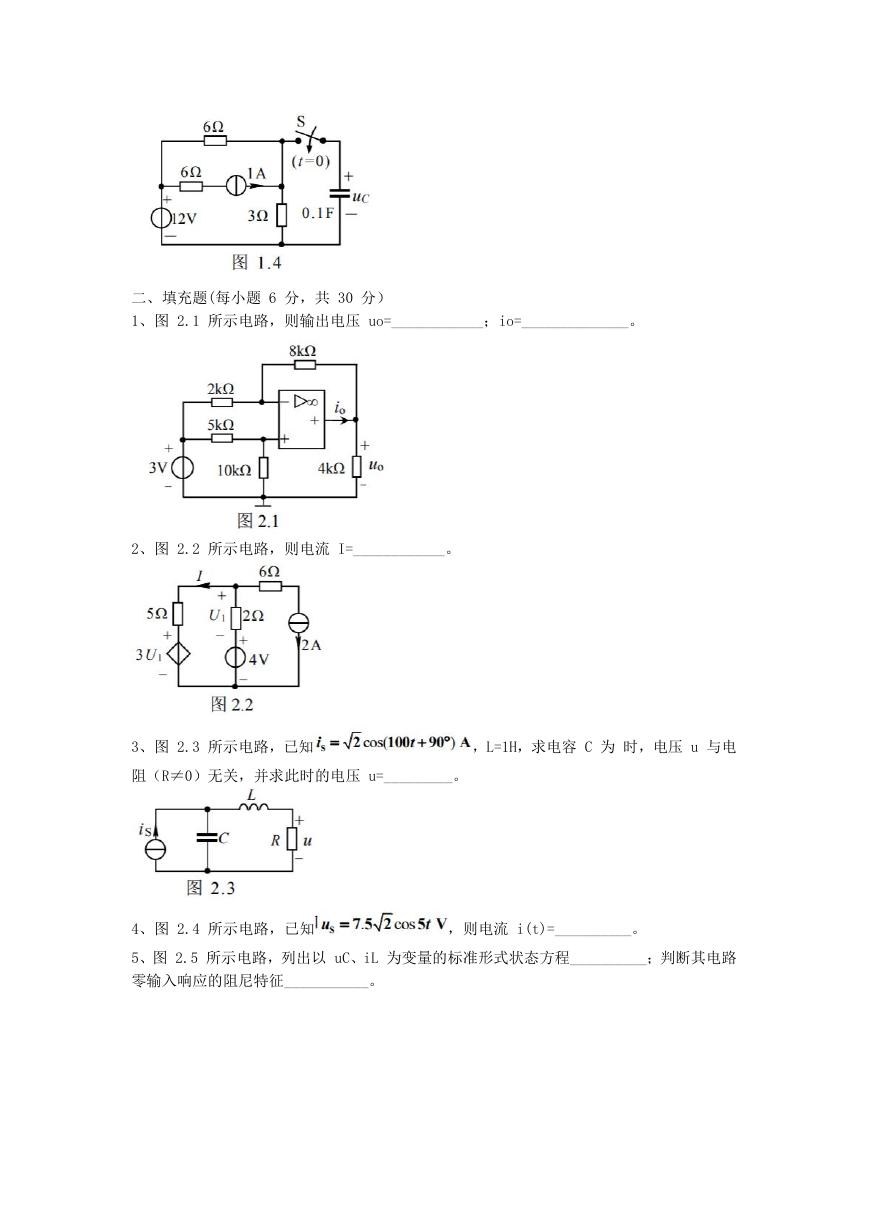

二、填充题(每小题 6 分，共 30 分） 1、图 2.1 所示电路，则输出电压 uo=____________；io=______________。 2、图 2.2 所示电路，则电流 I=____________。 3、图 2.3 所示电路，已知，L=1H，求电容 C 为时，电压 u 与电阻（R≠0）无关，并求此时的电压 u=_________。 4、图 2.4 所示电路，已知，则电流 i(t)=__________。 5、图 2.5 所示电路，列出以 uC、iL 为变量的标准形式状态方程__________；判断其电路零输入响应的阻尼特征___________。

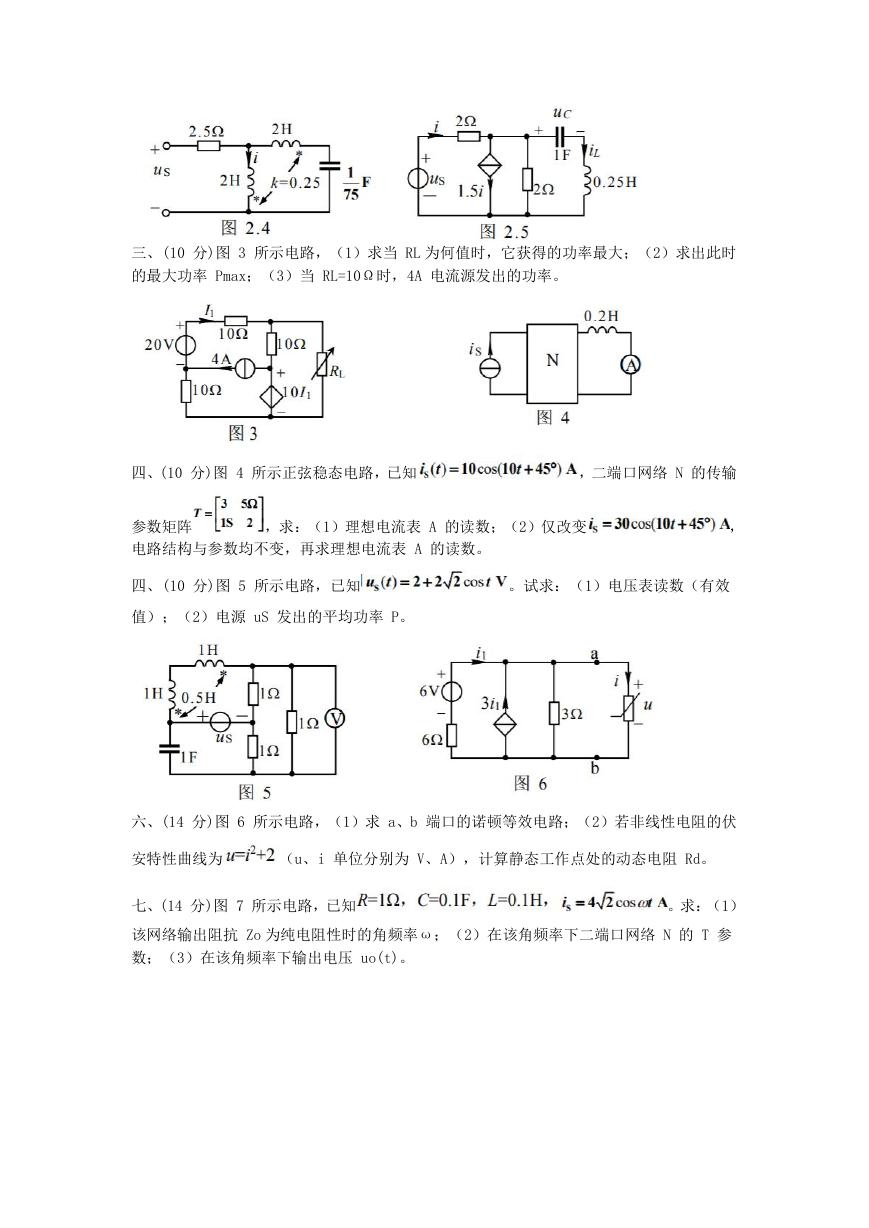

三、(10 分)图 3 所示电路，（1）求当 RL 为何值时，它获得的功率最大；（2）求出此时的最大功率 Pmax；（3）当 RL=10Ω时，4A 电流源发出的功率。四、(10 分)图 4 所示正弦稳态电路，已知，二端口网络 N 的传输参数矩阵电路结构与参数均不变，再求理想电流表 A 的读数。，求：（1）理想电流表 A 的读数；（2）仅改变，四、(10 分)图 5 所示电路，已知。试求：（1）电压表读数（有效值）；（2）电源 uS 发出的平均功率 P。六、(14 分)图 6 所示电路，（1）求 a、b 端口的诺顿等效电路；（2）若非线性电阻的伏安特性曲线为（u、i 单位分别为 V、A），计算静态工作点处的动态电阻 Rd。七、(14 分)图 7 所示电路，已知。求：（1）该网络输出阻抗 Zo 为纯电阻性时的角频率ω；（2）在该角频率下二端口网络 N 的 T 参数；（3）在该角频率下输出电压 uo(t)。

八、（14 分）图 8 所示三相电路，对称三相电源线电压为 380V，接有两组三相负载：一组为对称三相星形联接负载，每相阻抗 Z1=30+j40Ω；另一组为三角形联接的不对称三相负载，ZA=100Ω，ZB=－j120Ω，ZC=j380Ω。（1）求电流表 A1 和 A2 的读数；（2）画出用两表法测量三角形负载的平均功率的图（要求接在端线 A、B 上），并计算每只瓦特表的读数；（3）计算三相电源发出的平均功率。九、（14 分）图 9 所示电路，t<0 时开关 S 在 a 点电路已达稳态，若 t=0 时将开关打至 b 点，求 t>0 时的全响应 u(t)，并定性画出其波形。十、（14 分）图 10 所示双口网络 N 的 Z 参数为（1）求网络函数；（2）绘出其零、极点分布图；（3）当时，零状态响应 uo(t)；

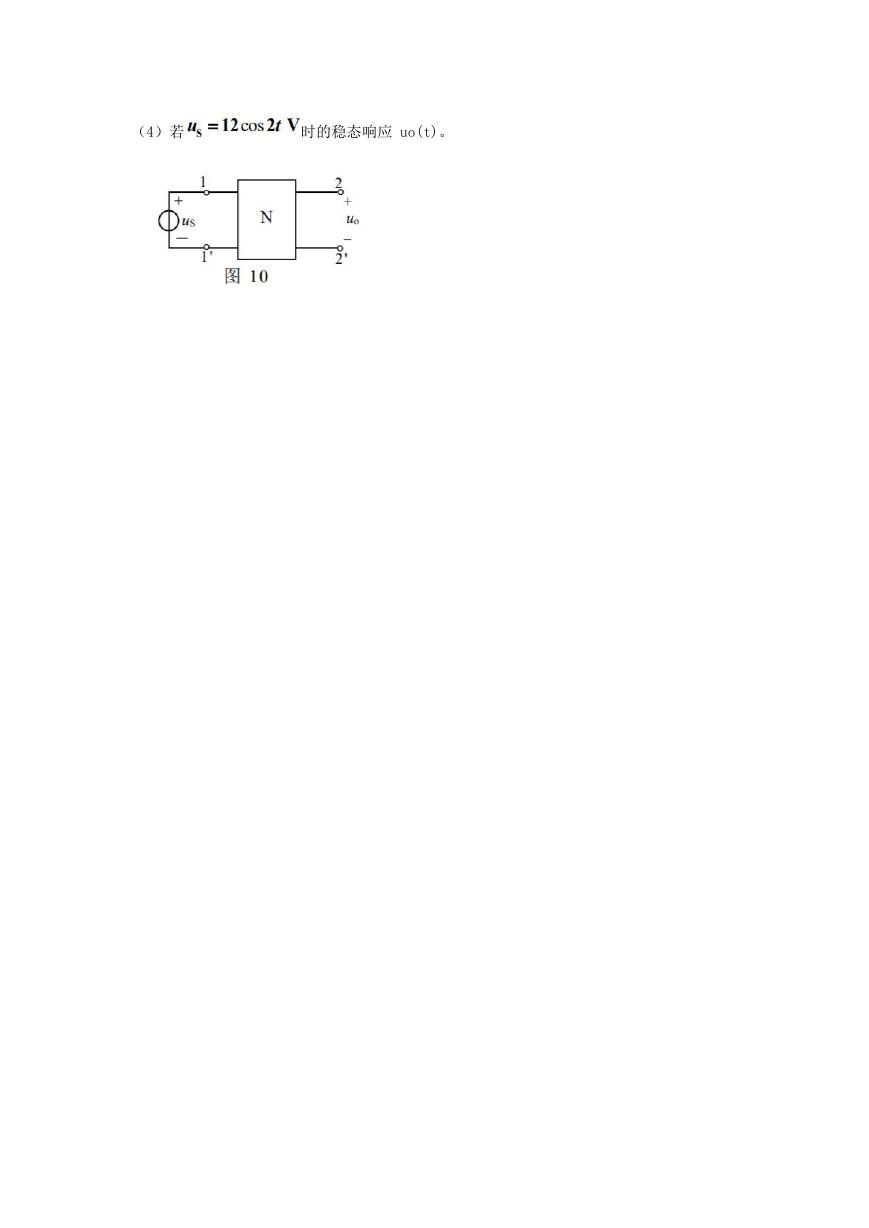

（4）若时的稳态响应 uo(t)。
