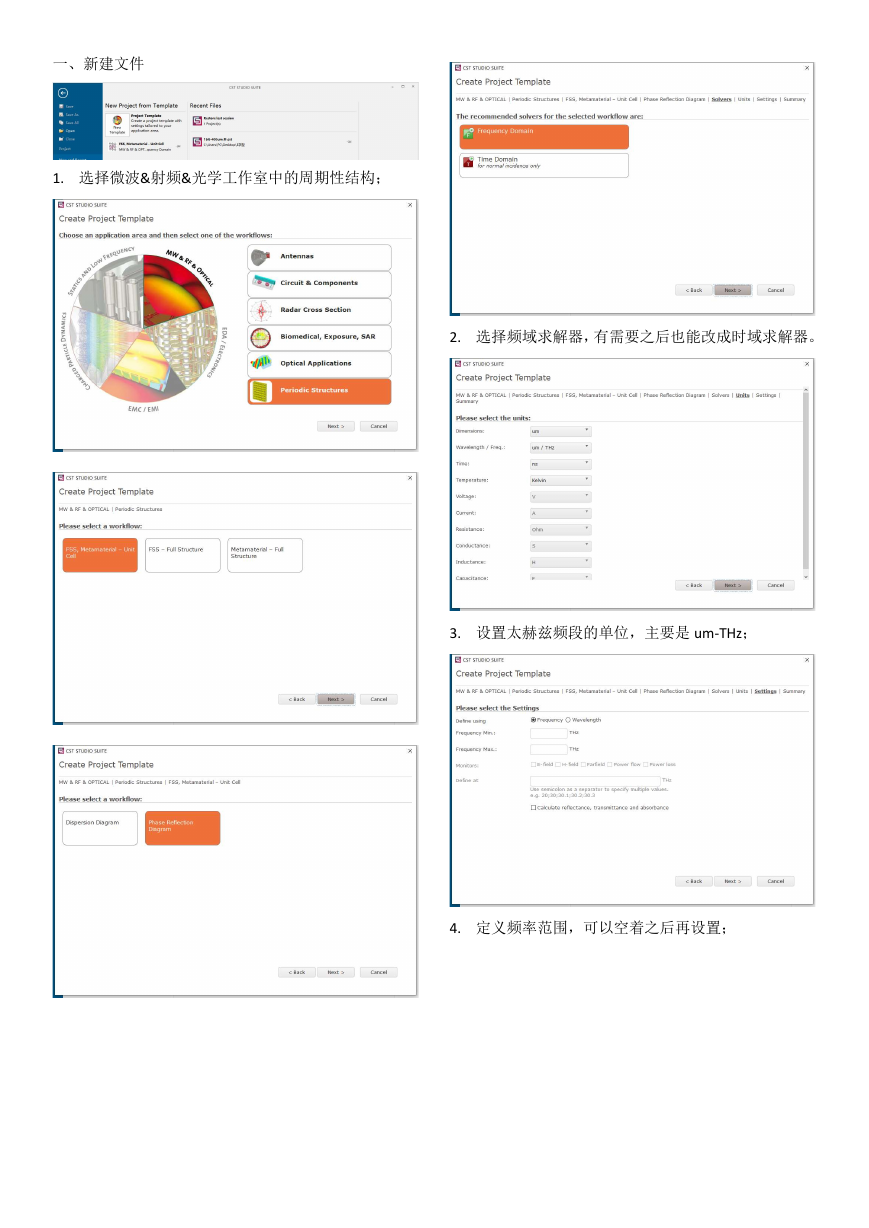

一、新建文件 1. 选择微波&射频&光学工作室中的周期性结构； 2. 选择频域求解器，有需要之后也能改成时域求解器。 3. 设置太赫兹频段的单位，主要是 um-THz； 4. 定义频率范围，可以空着之后再设置； 

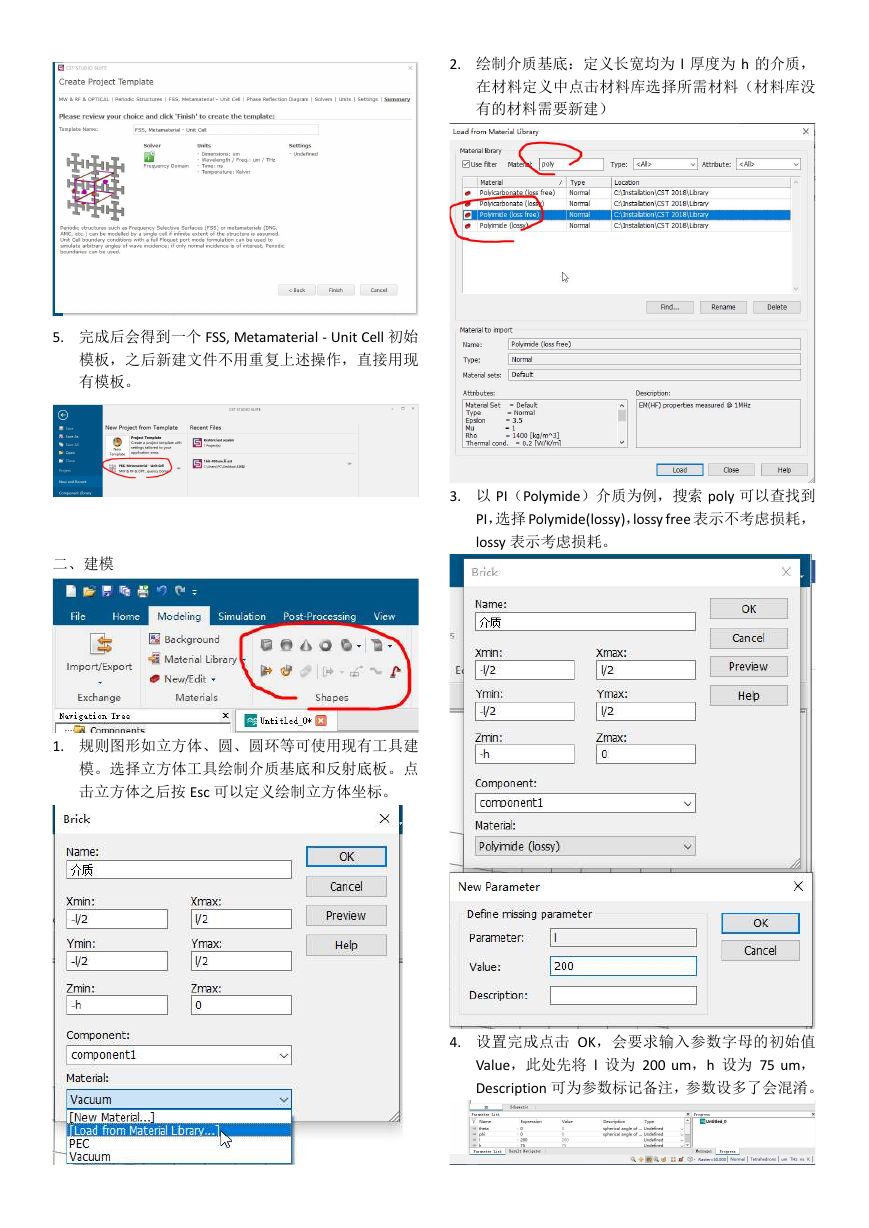

2. 绘制介质基底：定义长宽均为 l 厚度为 h 的介质， 在材料定义中点击材料库选择所需材料（材料库没 有的材料需要新建） 5. 完成后会得到一个 FSS, Metamaterial - Unit Cell 初始 模板，之后新建文件不用重复上述操作，直接用现 有模板。 二、建模 3. 以 PI（Polymide）介质为例，搜索 poly 可以查找到 PI，选择 Polymide(lossy)，lossy free 表示不考虑损耗， lossy 表示考虑损耗。 1. 规则图形如立方体、圆、圆环等可使用现有工具建 模。选择立方体工具绘制介质基底和反射底板。点 击立方体之后按 Esc 可以定义绘制立方体坐标。 4. 设置完成点击 OK，会要求输入参数字母的初始值 Value，此处先将 l 设为 200 um，h 设为 75 um， Description 可为参数标记备注，参数设多了会混淆。 

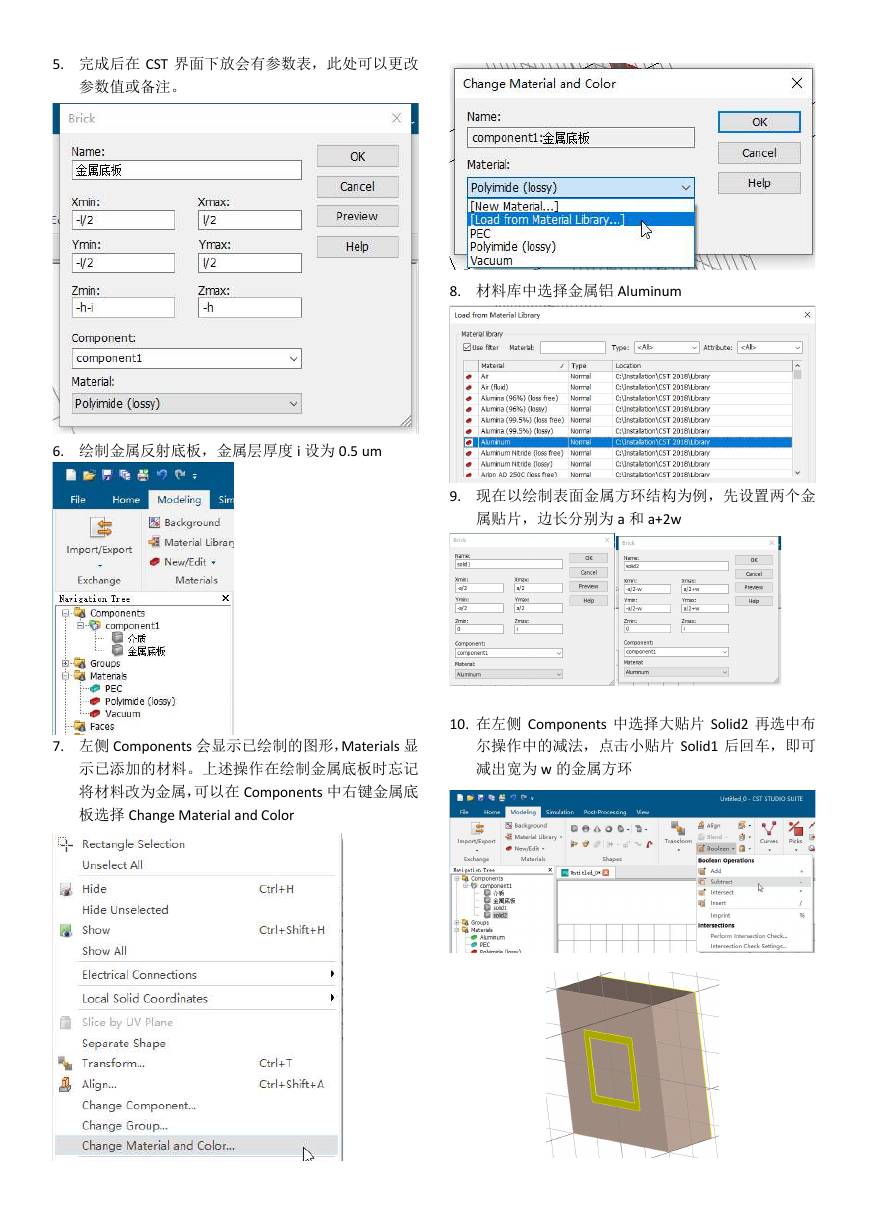

5. 完成后在 CST 界面下放会有参数表，此处可以更改 参数值或备注。 8. 材料库中选择金属铝 Aluminum 6. 绘制金属反射底板，金属层厚度 i 设为 0.5 um 9. 现在以绘制表面金属方环结构为例，先设置两个金 属贴片，边长分别为 a 和 a+2w 7. 左侧 Components 会显示已绘制的图形，Materials 显 示已添加的材料。上述操作在绘制金属底板时忘记 将材料改为金属，可以在 Components 中右键金属底 板选择 Change Material and Color 10. 在左侧 Components 中选择大贴片 Solid2 再选中布 尔操作中的减法，点击小贴片 Solid1 后回车，即可 减出宽为 w 的金属方环 

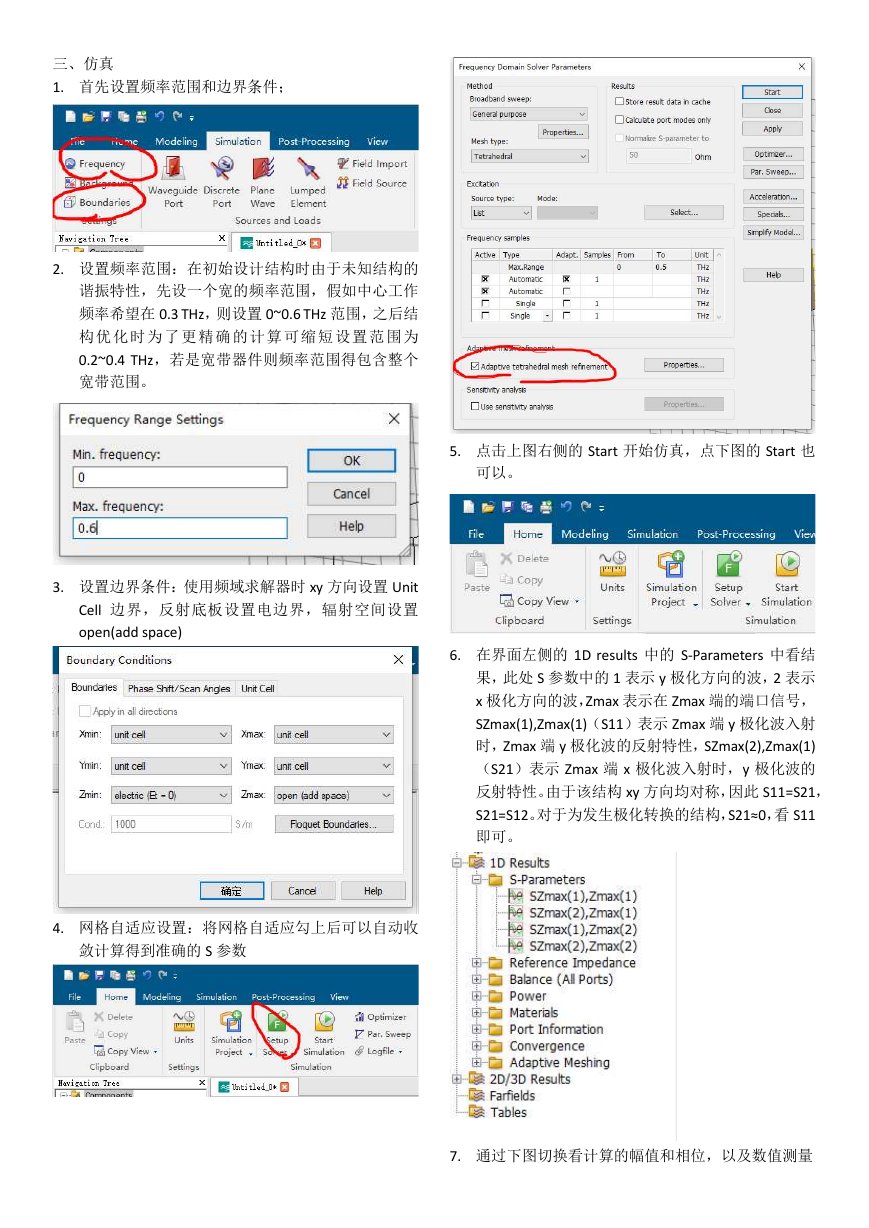

三、仿真 1. 首先设置频率范围和边界条件； 2. 设置频率范围：在初始设计结构时由于未知结构的 谐振特性，先设一个宽的频率范围，假如中心工作 频率希望在 0.3 THz，则设置 0~0.6 THz 范围，之后结 构 优 化 时 为 了 更 精确 的计 算 可缩 短 设置 范 围 为 0.2~0.4 THz，若是宽带器件则频率范围得包含整个 宽带范围。 3. 设置边界条件：使用频域求解器时 xy 方向设置 Unit Cell 边界，反射底板设置电边界，辐射空间设置 open(add space) 4. 网格自适应设置：将网格自适应勾上后可以自动收 敛计算得到准确的 S 参数 5. 点击上图右侧的 Start 开始仿真，点下图的 Start 也 可以。 6. 在界面左侧的 1D results 中的 S-Parameters 中看结 果，此处 S 参数中的 1 表示 y 极化方向的波，2 表示 x 极化方向的波，Zmax 表示在 Zmax 端的端口信号， SZmax(1),Zmax(1)（S11）表示 Zmax 端 y 极化波入射 时，Zmax 端 y 极化波的反射特性，SZmax(2),Zmax(1) （S21）表示 Zmax 端 x 极化波入射时，y 极化波的 反射特性。由于该结构 xy 方向均对称，因此 S11=S21， S21=S12。对于为发生极化转换的结构，S21≈0，看 S11 即可。 7. 通过下图切换看计算的幅值和相位，以及数值测量 

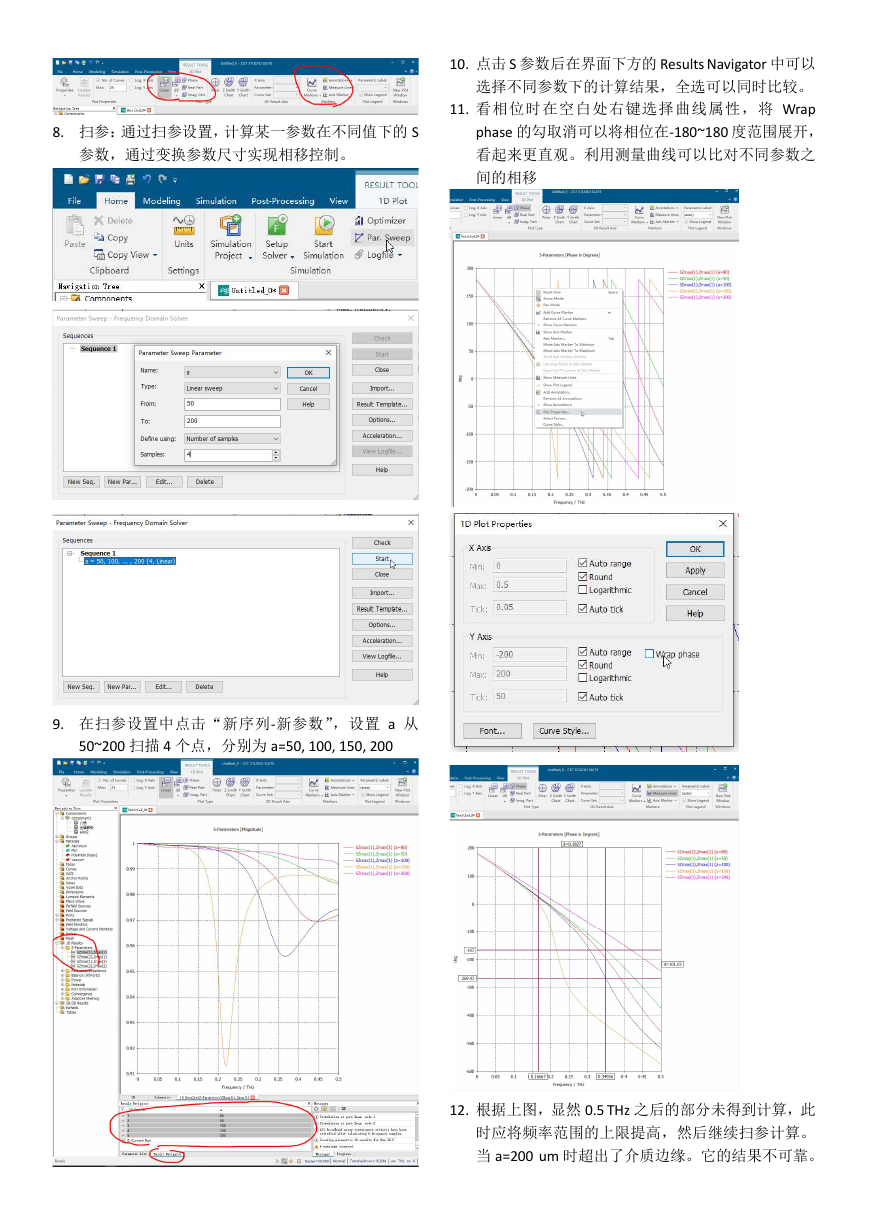

8. 扫参：通过扫参设置，计算某一参数在不同值下的 S 参数，通过变换参数尺寸实现相移控制。 10. 点击 S 参数后在界面下方的 Results Navigator 中可以 选择不同参数下的计算结果，全选可以同时比较。 11. 看相位时在空白处右键选择曲线属性，将 Wrap phase 的勾取消可以将相位在-180~180 度范围展开， 看起来更直观。利用测量曲线可以比对不同参数之 间的相移 9. 在扫参设置中点击“新序列-新参数”，设置 a 从 50~200 扫描 4 个点，分别为 a=50, 100, 150, 200 12. 根据上图，显然 0.5 THz 之后的部分未得到计算，此 时应将频率范围的上限提高，然后继续扫参计算。 当 a=200 um 时超出了介质边缘。它的结果不可靠。
