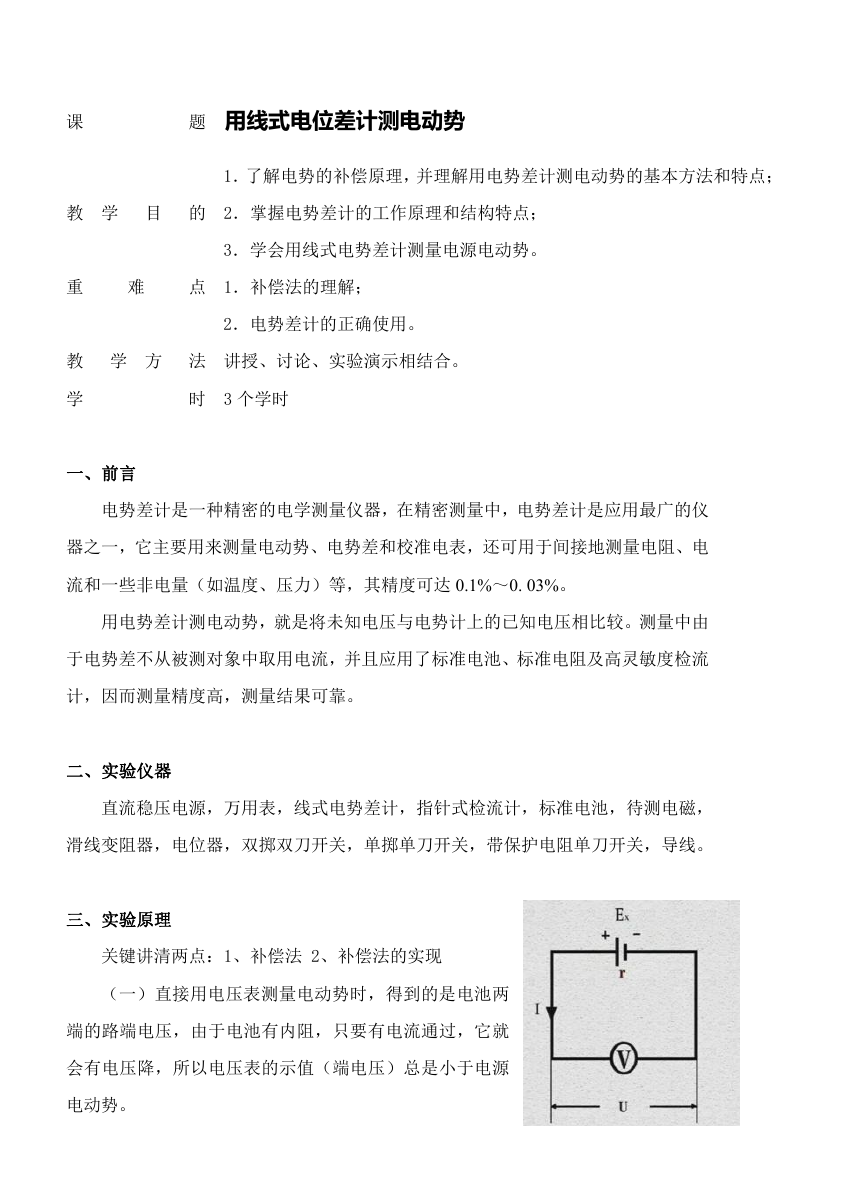

课 题 用线式电位差计测电动势 1.了解电势的补偿原理,并理解用电势差计测电动势的基本方法和特点; 教 学 目 的 2.掌握电势差计的工作原理和结构特点; 3.学会用线式电势差计测量电源电动势。 重 难 点 1.补偿法的理解; 2.电势差计的正确使用。 教 学 方 法 讲授、讨论、实验演示相结合。 学 时 3 个学时 一、前言 电势差计是一种精密的电学测量仪器,在精密测量中,电势差计是应用最广的仪 器之一,它主要用来测量电动势、电势差和校准电表,还可用于间接地测量电阻、电 流和一些非电量(如温度、压力)等,其精度可达 0.1%~0. 03%。 用电势差计测电动势,就是将未知电压与电势计上的已知电压相比较。测量中由 于电势差不从被测对象中取用电流,并且应用了标准电池、标准电阻及高灵敏度检流 计,因而测量精度高,测量结果可靠。 二、实验仪器 直流稳压电源,万用表,线式电势差计,指针式检流计,标准电池,待测电磁, 滑线变阻器,电位器,双掷双刀开关,单掷单刀开关,带保护电阻单刀开关,导线。 三、实验原理 关键讲清两点:1、补偿法 2、补偿法的实现 (一)直接用电压表测量电动势时,得到的是电池两 端的路端电压,由于电池有内阻,只要有电流通过,它就 会有电压降,所以电压表的示值(端电压)总是小于电源 电动势。

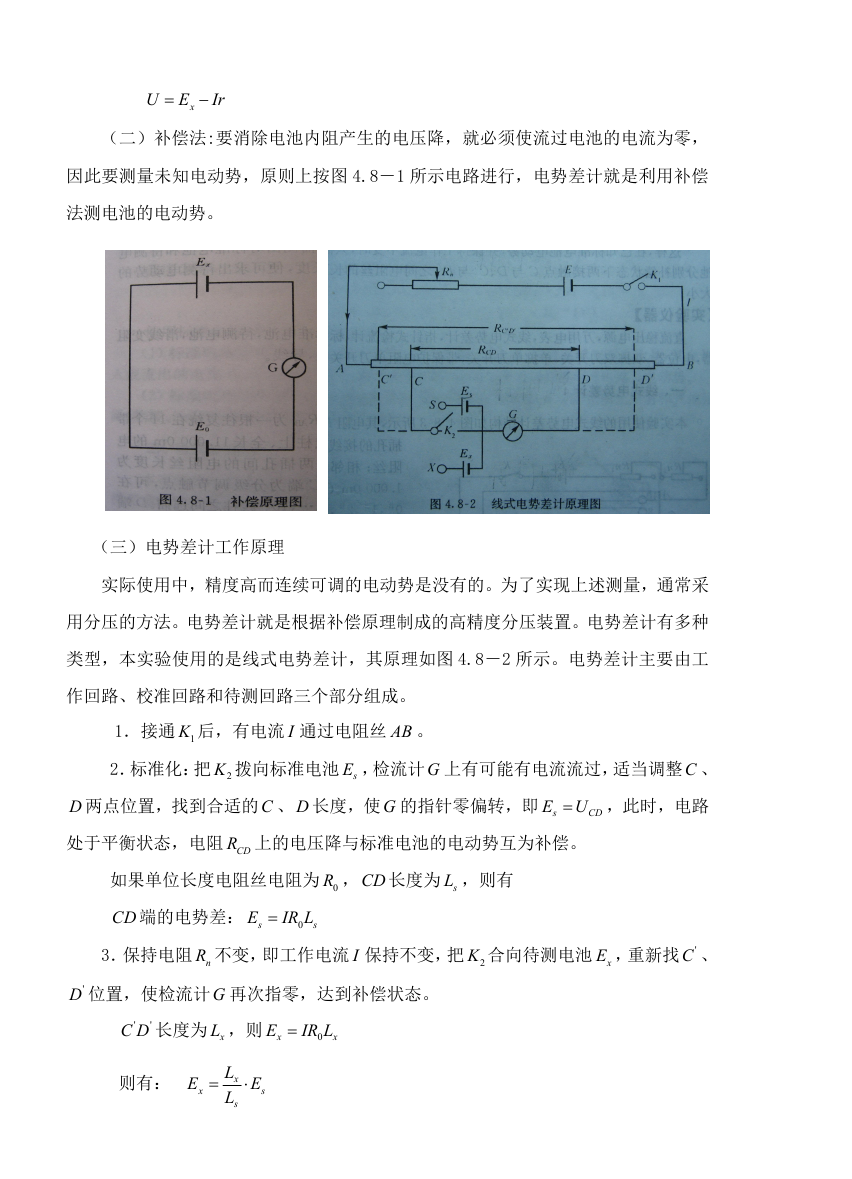

U E  x  Ir (二)补偿法:要消除电池内阻产生的电压降,就必须使流过电池的电流为零, 因此要测量未知电动势,原则上按图 4.8-1 所示电路进行,电势差计就是利用补偿 法测电池的电动势。 (三)电势差计工作原理 实际使用中,精度高而连续可调的电动势是没有的。为了实现上述测量,通常采 用分压的方法。电势差计就是根据补偿原理制成的高精度分压装置。电势差计有多种 类型,本实验使用的是线式电势差计,其原理如图 4.8-2 所示。电势差计主要由工 作回路、校准回路和待测回路三个部分组成。 1.接通 1K 后,有电流 I 通过电阻丝 AB 。 2.标准化:把 2K 拨向标准电池 sE ,检流计G 上有可能有电流流过,适当调整C 、 E U ,此时,电路 D 两点位置,找到合适的C 、D 长度,使G 的指针零偏转,即 s 处于平衡状态,电阻 CDR 上的电压降与标准电池的电动势互为补偿。 CD 如果单位长度电阻丝电阻为 0R ,CD 长度为 sL ,则有 CD 端的电势差: E s  IR L 0 s 3.保持电阻 nR 不变,即工作电流 I 保持不变,把 2K 合向待测电池 xE ,重新找 'C 、 'D 位置,使检流计G 再次指零,达到补偿状态。 ' 'C D 长度为 xL ,则 E x  IR L 0 x 则有: E x  L x L s  E s
当 sE , sL , xL 都已知时,电源电动势 xE 可求出。 四、实验内容与步骤 (一)仪器介绍 板式电势差计、标准电池(讲解注意事项以及 sE 不同温度对应值)、工作电源(稳 压电源,调节电压值不得超过 5V )、待测电池(一节 1.5V 电池)、滑线变阻器,电 位器、检流计(讲解如何使用以及保护)、单刀开关(两个)、双刀双掷开关(讲解如 何接线)。 (二)合理布置仪器 按图 4.8-3 正确连接 线路,首先连接工作回路, 再接待测回路,最后接校 准回路。 (三)校准电势差计 首先测出始温t ,由表 格查出此温下标准电池的电动势值,记录在数据表上,取电阻丝,确定长度 sL 为 6m , ,算出单位长度电阻丝上的电压降。将万用电表调至 2.5V 档,粗 根据公式  M E L s /s 测待测电池电动势值 ' xE ,记录于数据表中,由公式 ' L x  ' / E M x ,估算出测量 xE 电阻丝 的大概长度。 其次将 1nR (滑线变阻器)、 2nR (电位器)调到中间位置,接上工作电源,合上 开关 1K ,使工作回路接通,将C 端插入 6 号接线柱, D 端与 0 号接线柱密切接触, 为使工作回路和标准回路尽快达到补偿状态,先用万用电表直流电压 2.5V 档测 6 号 和 0 号接线柱间电压,调节 1nR 使之约为 1.02 伏。将检流计锁扣,调至白色圆点处, 调节检流计机械零点。然后进行粗校,粗校时将换向开关 2K 合向标准电池,接通校 准回路,按下检流计电计钮,调节 2nR ,使检流计指针指零。 最后进行细校,将开关 3K 合上,使保护电阻 R 短路,微调 2nR ,使检流计指针再 次指零,此时电势差计被校准(即工作电流被校准)。

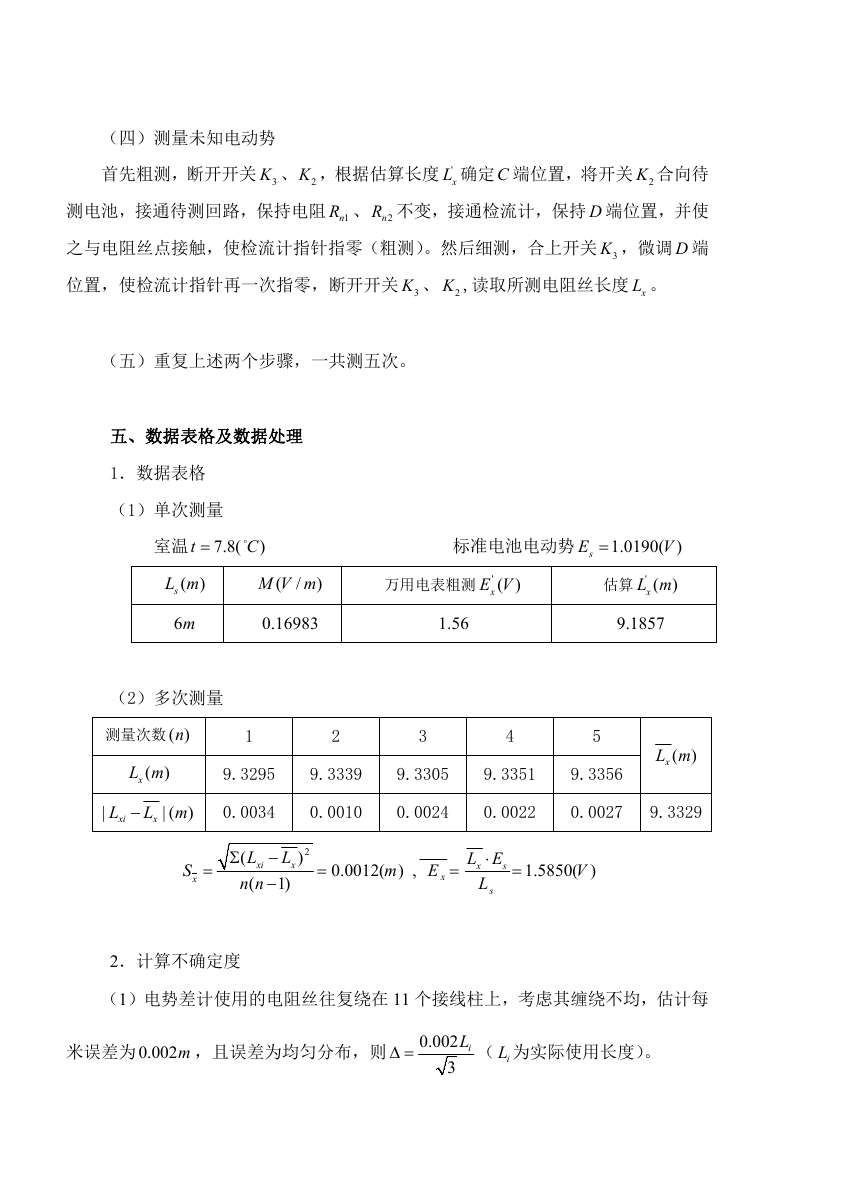

(四)测量未知电动势 首先粗测,断开开关 3K 、 2K ,根据估算长度 ' xL 确定C 端位置,将开关 2K 合向待 测电池,接通待测回路,保持电阻 1nR 、 2nR 不变,接通检流计,保持 D 端位置,并使 之与电阻丝点接触,使检流计指针指零(粗测)。然后细测,合上开关 3K ,微调 D 端 位置,使检流计指针再一次指零,断开开关 3K 、 2K ,读取所测电阻丝长度 xL 。 (五)重复上述两个步骤,一共测五次。 五、数据表格及数据处理 1.数据表格 (1)单次测量 室温 7.8(  t C  ) 标准电池电动势 sE  1.0190( V ) sL m ( ) 6m M V m ( / ) 万用电表粗测 ' ( xE V ) 0.16983 1.56 估算 ' ( xL m ) 9.1857 (2)多次测量 测量次数 ( )n 1 2 3 4 5 9.3295 9.3339 9.3305 9.3351 9.3356 xL m ( ) xL m ( ) | L xi  L m x | ( ) 0.0034 0.0010 0.0024 0.0022 0.0027 9.3329 S x  2 ) ( L  xi ( n n L  x 1)   0.0012( m ) , E x  s L E  x L s  1.5850( V ) 2.计算不确定度 (1)电势差计使用的电阻丝往复绕在 11 个接线柱上,考虑其缠绕不均,估计每 米误差为 0.002m ,且误差为均匀分布,则 0.002 3   iL ( iL 为实际使用长度)。
对确定长度 sL   sL 0.002 3 U L s    L s 0.002 3  0.0069( m ) 对测量长度 xL   xL 0.002 3 U L x  S 2 L x 2    0.0109( m ) (2)标准电池在 0 ~ 40 C 范围内的最大误差不超过50 V ,即 按正态分布处理,则 sEU   5 4.0 10  3   5 2 10 ( V  ) (3)合成不确定度(忽略检流计灵敏度不够引起的误差) U E  x ( U L s L s 2 )  ( U L x L x 2 )  ( U E E s s 2 )  0.003( V )  ' 仪 =4.0 10 ( 。 -5  )V (4)测量结果表达式 E x  E U x   1.585 0.003( V  ) 六、注意事项 1.线路接好后,要仔细检查,确认无误方可接通电源,特别要注意正负极的连 接,断开电源时,应先断开校准回路。 2.实验过程中强调保护标准电池和检流计不受损害,标准电池的通电时间不宜 过长,通过标准电池和检流计电流都不宜过大。因此为避免出现过大电流,调试时应 掌握先粗后细的原则,先粗测再细测。 3.工作电流标准化以后, 1nR 、 2nR 不可再改变,否则就必须重新进行校准。由 于工作条件的不稳定,工作电流常偏离标准状态,为此每次测一次数据,必须重新进 行一次校准,以减小测量误差。 4. 学会估计及趋势把握,节省时间,不要盲目寻找。  5. 调节电势差计 D 端时,D 端与电阻丝只作点接触,严禁将 D 端按下后左右移动, 避免刮伤电阻丝。 七、教学后记 1.本实验要测量的数据较多,实验的实际操作比较繁琐,因而学生感到完成实 验有一定难度,因此在授课中强调学生一定要耐心调试。
2.学生对实验原理的具体实施理解不透,因而接线和实际操作中出现错误,例 如补偿电阻的估计与插孔的寻找,因此在讲解原理时一定要讲清讲透。 3.学生实验操作中规范性不够,例如保护电阻的接入,标准电池和待测电池正 负极的连接,万用电表的读数,有效数字的正确读取等等。 4.实验中要让学生在出现故障时,学会排除故障,并且能够自己动手解决问题, 培养学生的动手能力。 5.实验报告填写时,要强调测量结果的标准化表达、不确定度的计算、实验分 析以及课后思考题。
