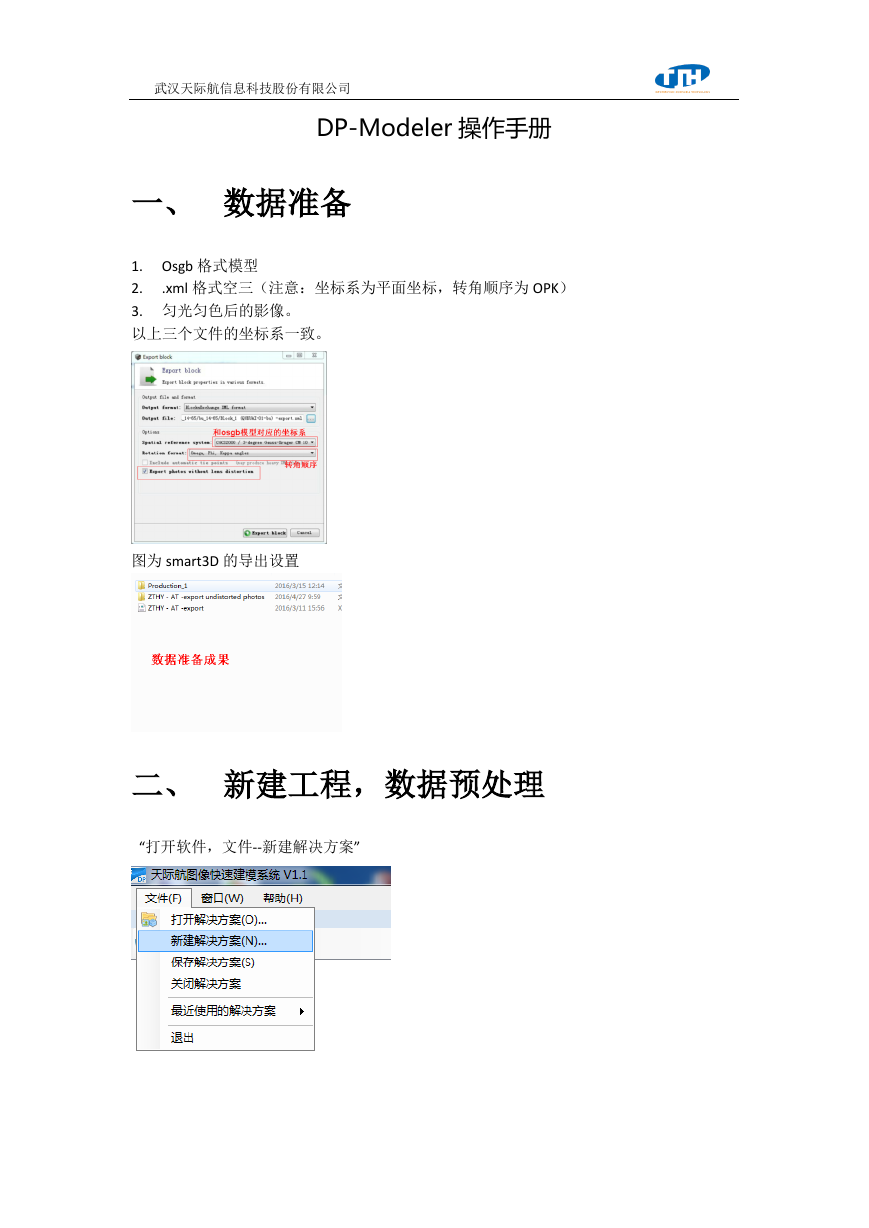

武汉天际航信息科技股份有限公司 DP-Modeler 操作手册一、数据准备 .xml 格式空三（注意：坐标系为平面坐标，转角顺序为 OPK） 1. Osgb 格式模型 2. 3. 匀光匀色后的影像。以上三个文件的坐标系一致。图为 smart3D 的导出设置二、新建工程，数据预处理 “打开软件，文件--新建解决方案”

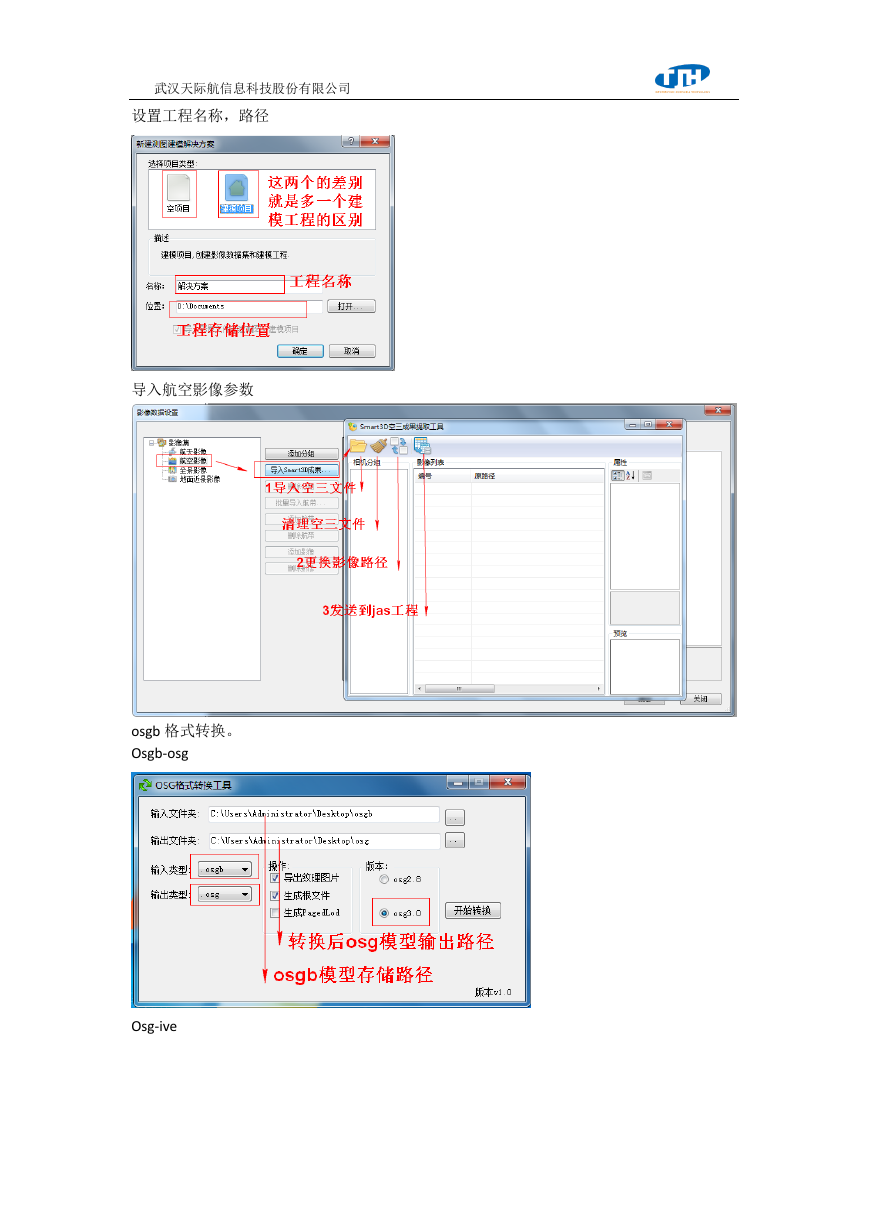

武汉天际航信息科技股份有限公司设置工程名称，路径导入航空影像参数 osgb 格式转换。 Osgb-osg Osg-ive

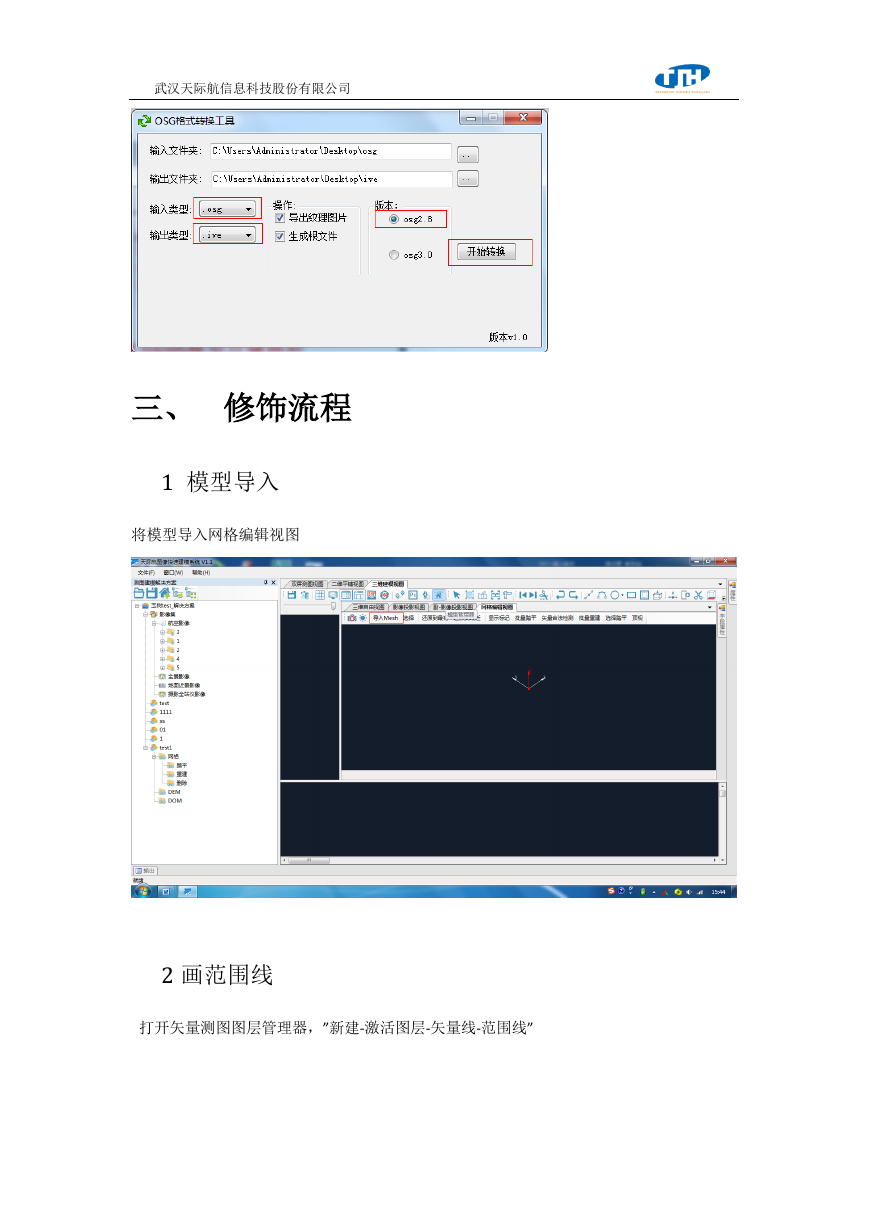

武汉天际航信息科技股份有限公司三、修饰流程 1 模型导入将模型导入网格编辑视图 2 画范围线打开矢量测图图层管理器，”新建-激活图层-矢量线-范围线”

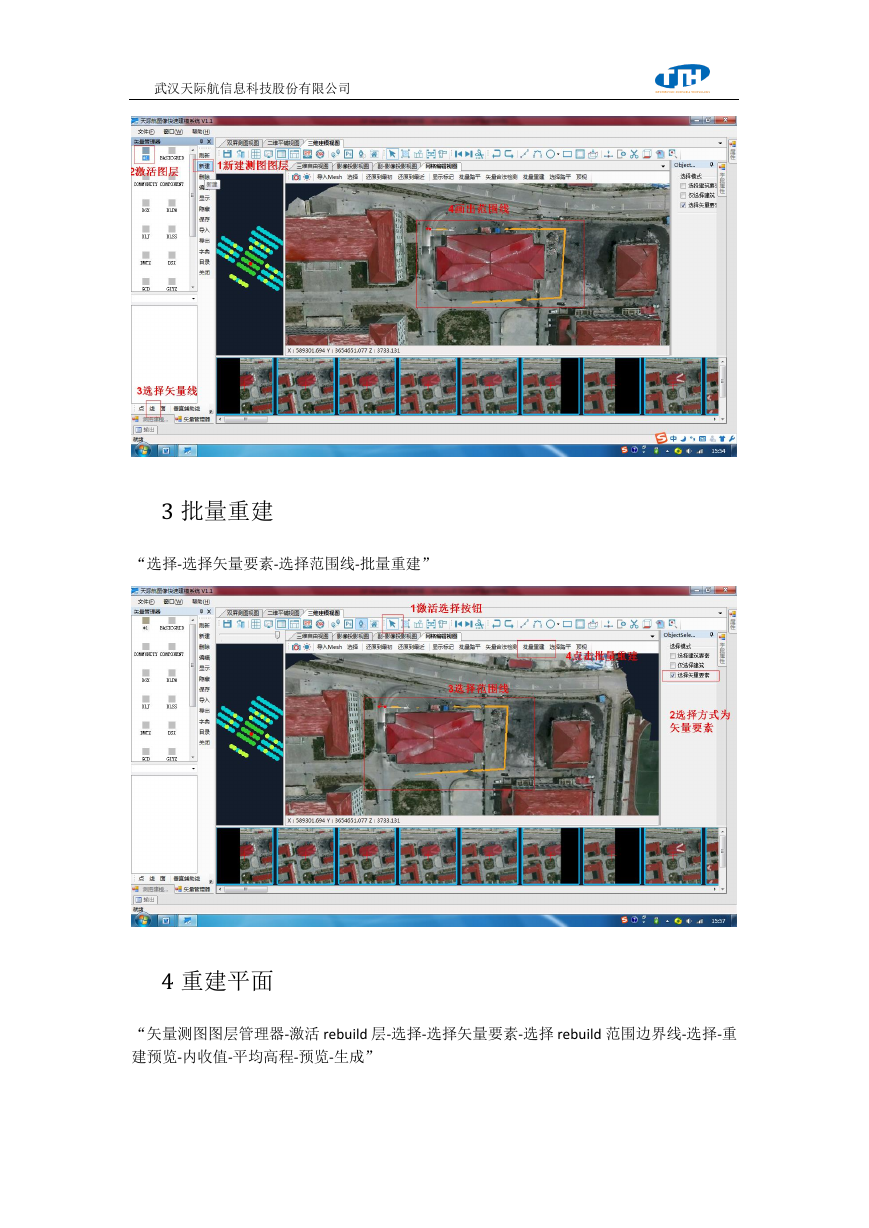

武汉天际航信息科技股份有限公司 3 批量重建 “选择-选择矢量要素-选择范围线-批量重建” 4 重建平面 “矢量测图图层管理器-激活 rebuild 层-选择-选择矢量要素-选择 rebuild 范围边界线-选择-重建预览-内收值-平均高程-预览-生成”

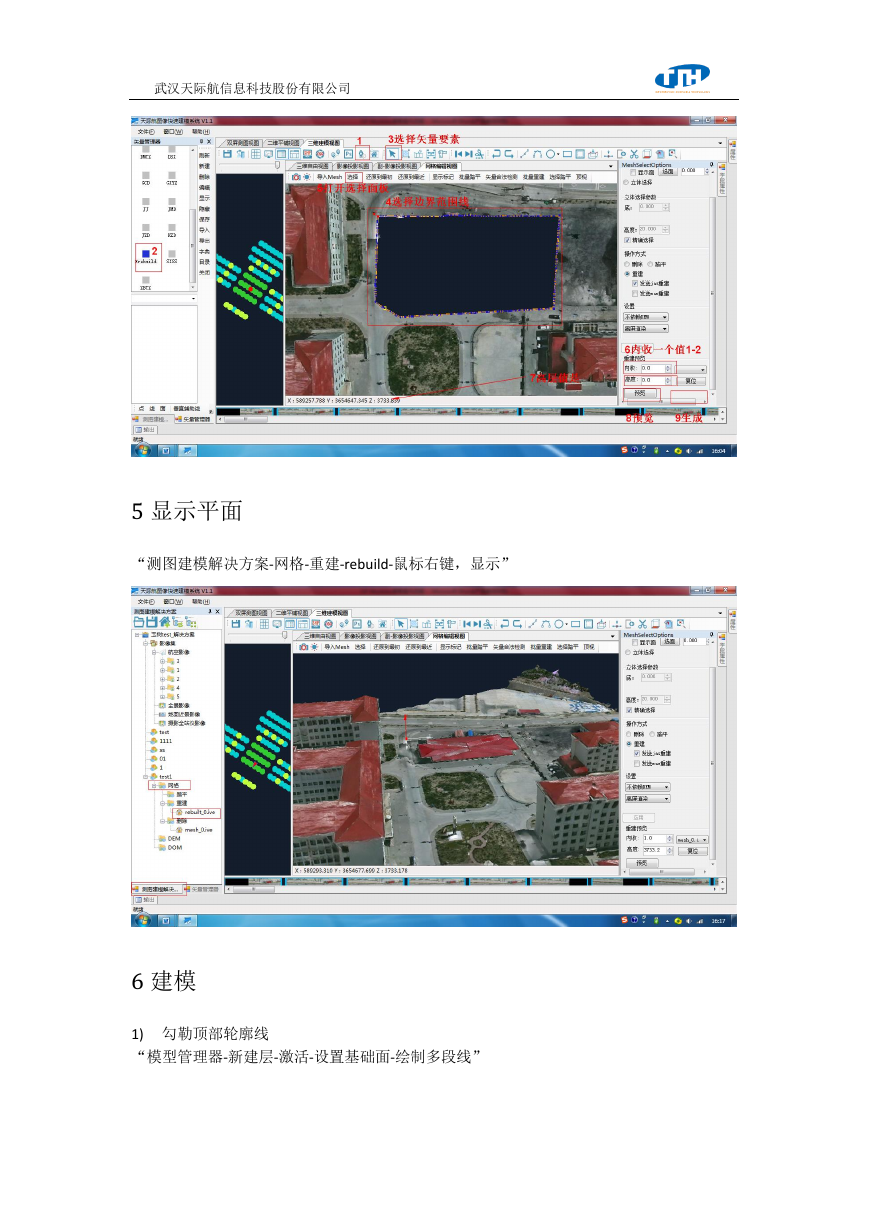

武汉天际航信息科技股份有限公司 5 显示平面 “测图建模解决方案-网格-重建-rebuild-鼠标右键，显示” 6 建模 1) 勾勒顶部轮廓线 “模型管理器-新建层-激活-设置基础面-绘制多段线”

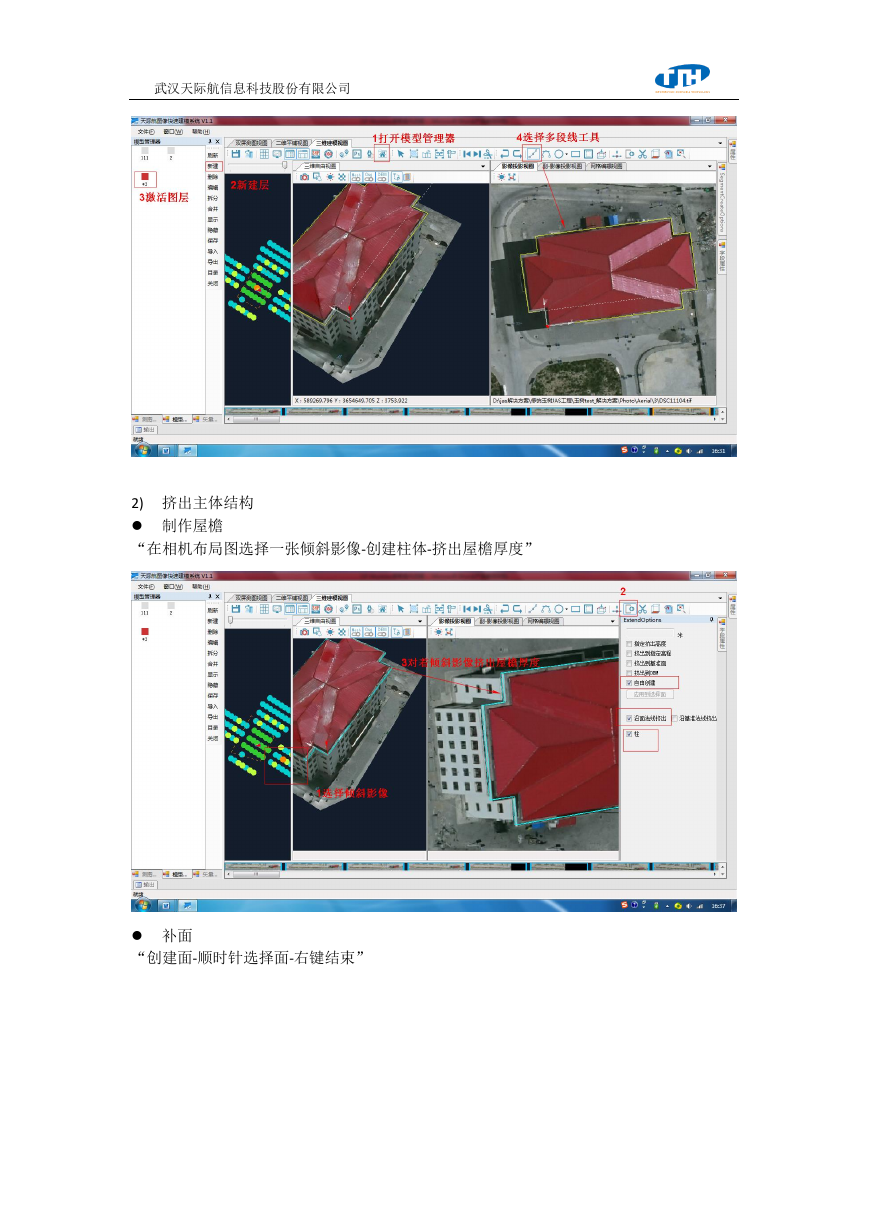

武汉天际航信息科技股份有限公司 2) 挤出主体结构  制作屋檐 “在相机布局图选择一张倾斜影像-创建柱体-挤出屋檐厚度”  补面 “创建面-顺时针选择面-右键结束”

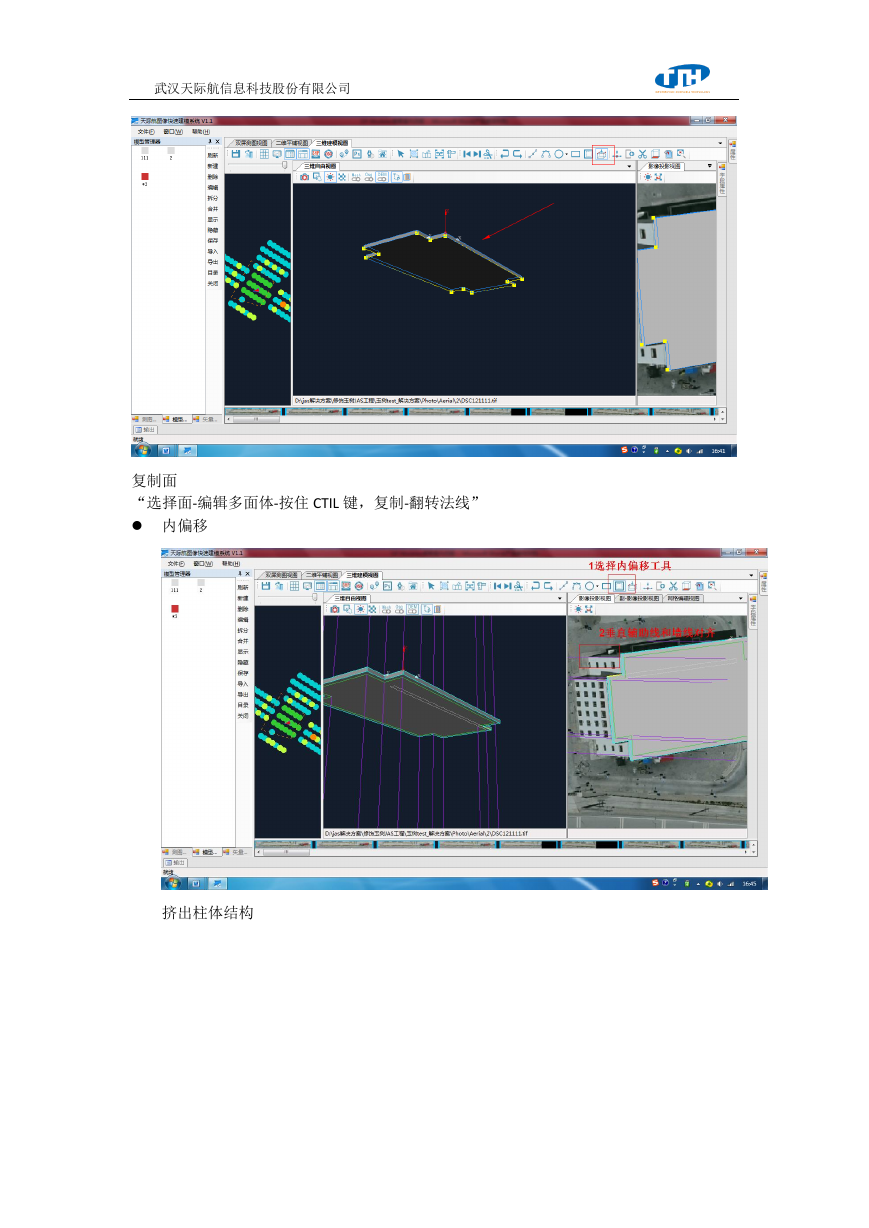

武汉天际航信息科技股份有限公司复制面 “选择面-编辑多面体-按住 CTIL 键，复制-翻转法线”  内偏移挤出柱体结构

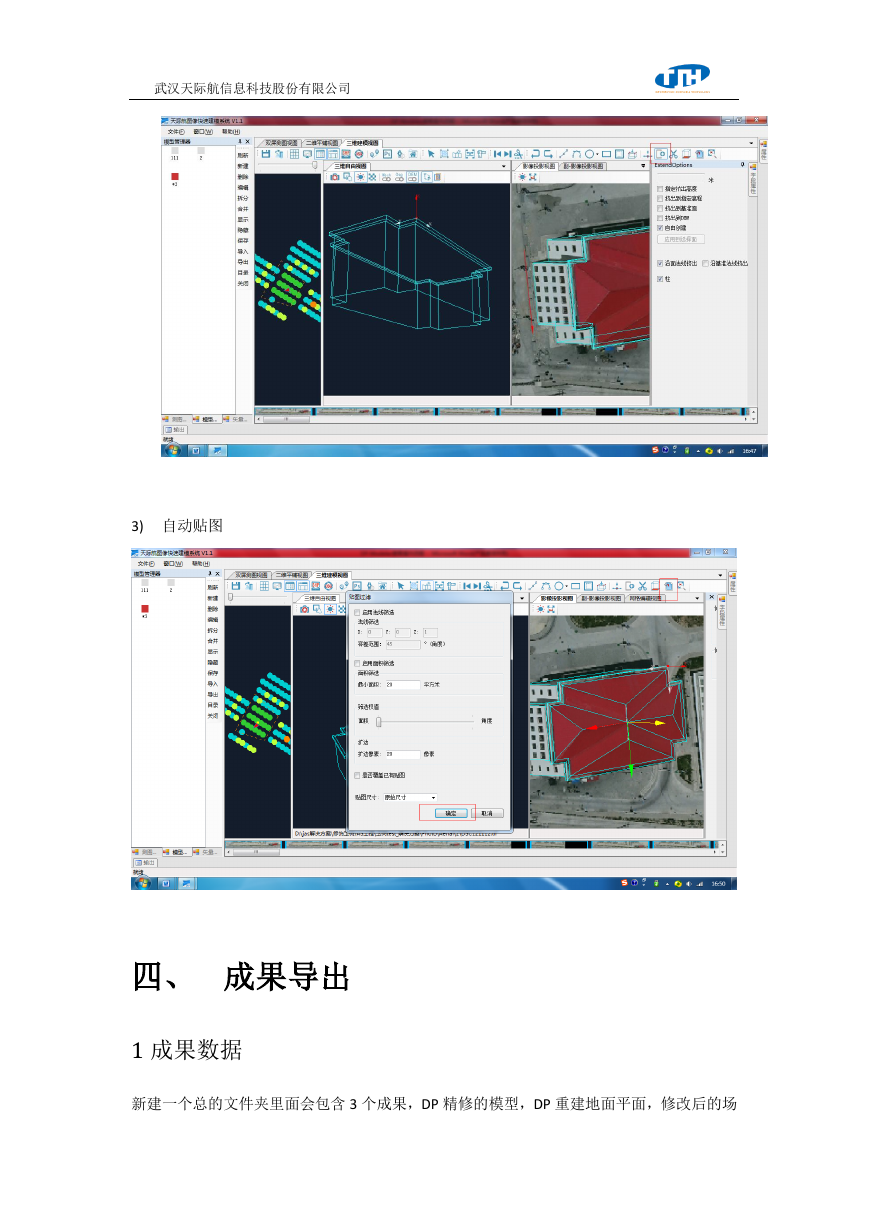

武汉天际航信息科技股份有限公司 3) 自动贴图四、成果导出 1 成果数据新建一个总的文件夹里面会包含 3 个成果，DP 精修的模型，DP 重建地面平面，修改后的场
