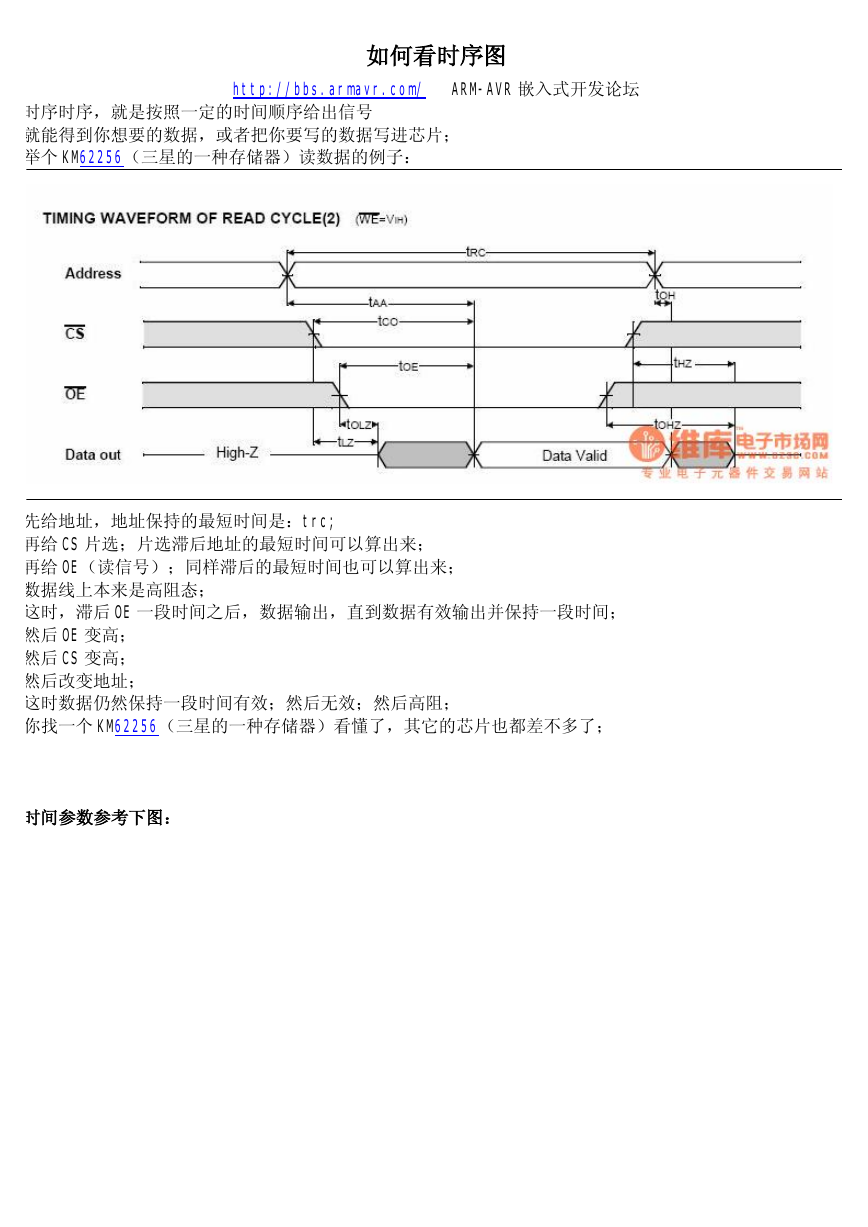

如何看时序图 http://bbs.armavr.com/ ARM-AVR 嵌入式开发论坛 时序时序，就是按照一定的时间顺序给出信号 就能得到你想要的数据，或者把你要写的数据写进芯片； 举个 KM62256（三星的一种存储器）读数据的例子： 先给地址，地址保持的最短时间是：trc; 再给 CS 片选；片选滞后地址的最短时间可以算出来； 再给 OE（读信号）；同样滞后的最短时间也可以算出来； 数据线上本来是高阻态； 这时，滞后 OE 一段时间之后，数据输出，直到数据有效输出并保持一段时间； 然后 OE 变高； 然后 CS 变高； 然后改变地址； 这时数据仍然保持一段时间有效；然后无效；然后高阻； 你找一个 KM62256（三星的一种存储器）看懂了，其它的芯片也都差不多了； 时间参数参考下图：
