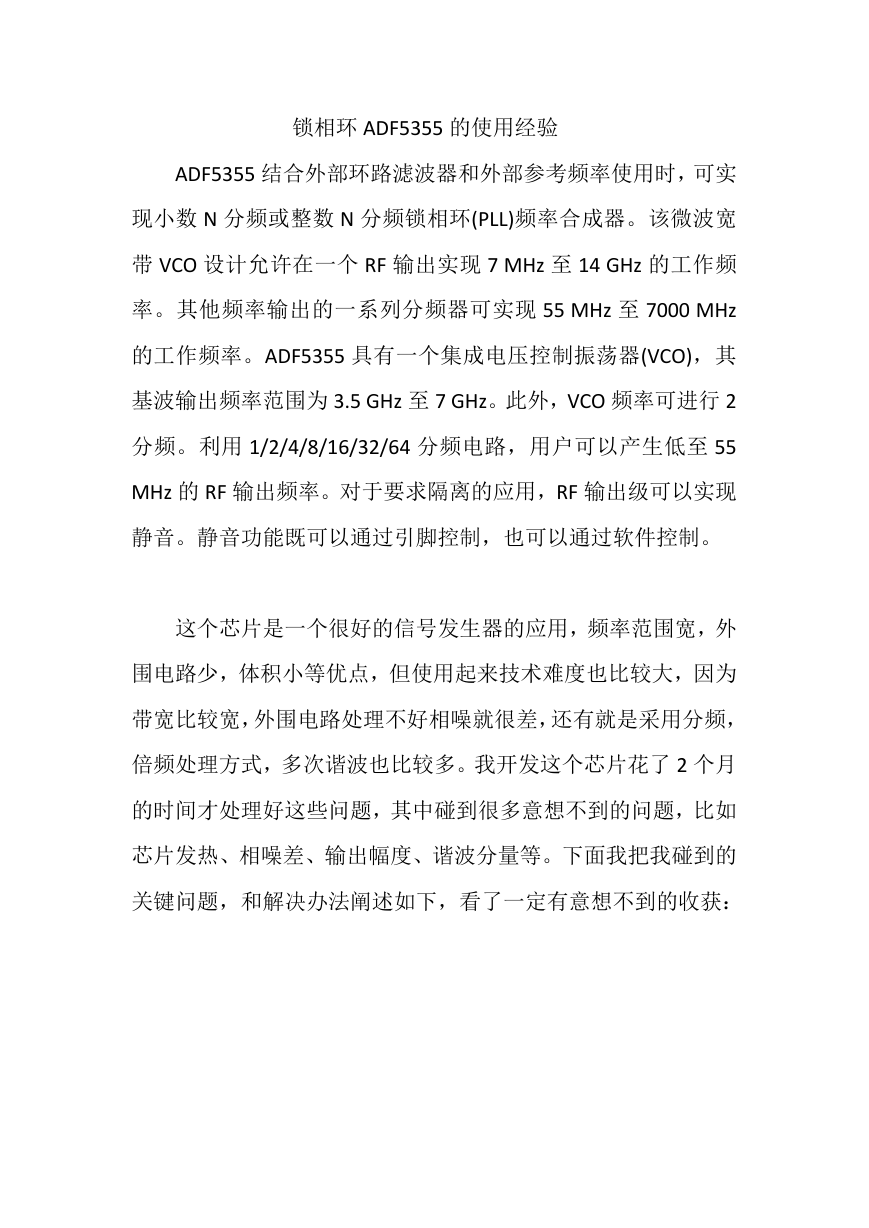

锁相环 ADF5355 的使用经验 ADF5355 结合外部环路滤波器和外部参考频率使用时，可实现小数 N 分频或整数 N 分频锁相环(PLL)频率合成器。该微波宽带 VCO 设计允许在一个 RF 输出实现 7 MHz 至 14 GHz 的工作频率。其他频率输出的一系列分频器可实现 55 MHz 至 7000 MHz 的工作频率。ADF5355 具有一个集成电压控制振荡器(VCO)，其基波输出频率范围为 3.5 GHz 至 7 GHz。此外，VCO 频率可进行 2 分频。利用 1/2/4/8/16/32/64 分频电路，用户可以产生低至 55 MHz 的 RF 输出频率。对于要求隔离的应用，RF 输出级可以实现静音。静音功能既可以通过引脚控制，也可以通过软件控制。这个芯片是一个很好的信号发生器的应用，频率范围宽，外围电路少，体积小等优点，但使用起来技术难度也比较大，因为带宽比较宽，外围电路处理不好相噪就很差，还有就是采用分频，倍频处理方式，多次谐波也比较多。我开发这个芯片花了 2 个月的时间才处理好这些问题，其中碰到很多意想不到的问题，比如芯片发热、相噪差、输出幅度、谐波分量等。下面我把我碰到的关键问题，和解决办法阐述如下，看了一定有意想不到的收获：

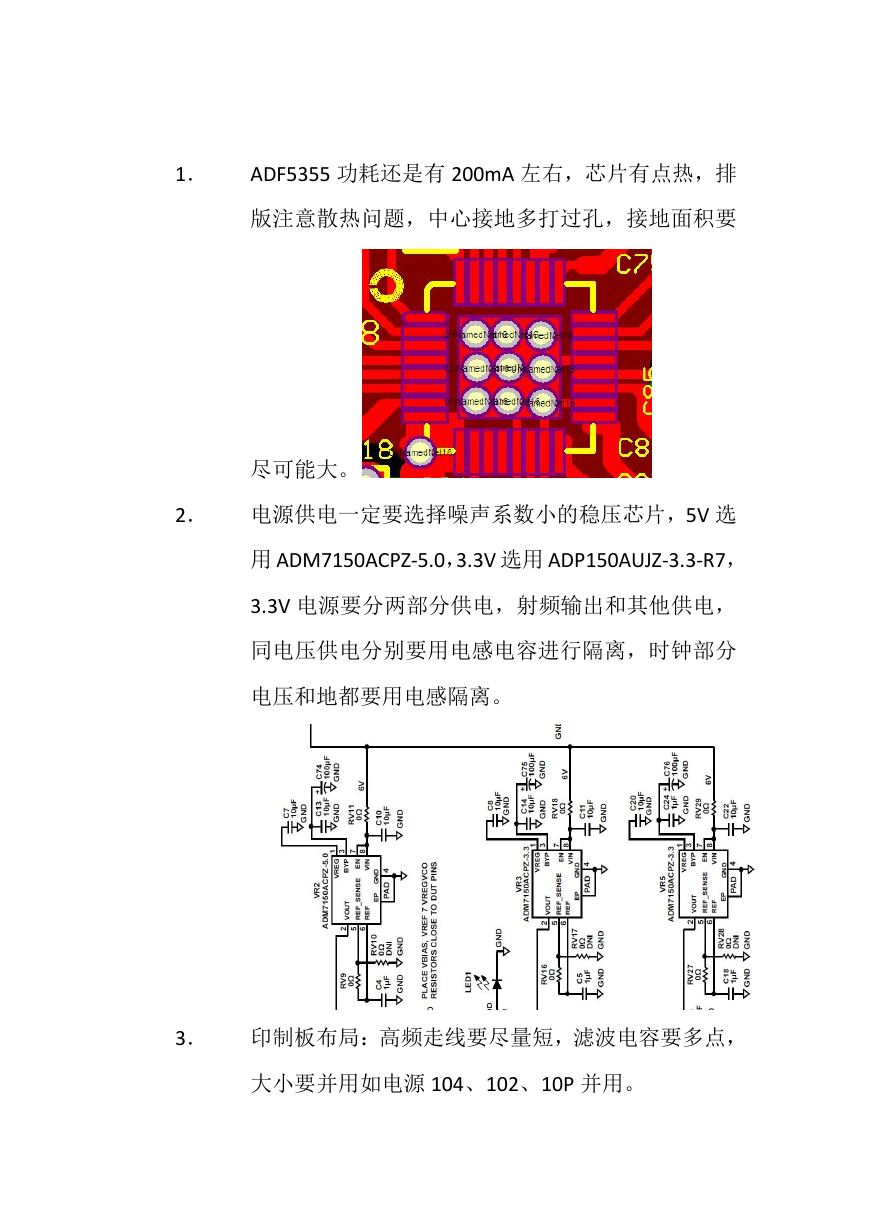

1． ADF5355 功耗还是有 200mA 左右，芯片有点热，排版注意散热问题，中心接地多打过孔，接地面积要尽可能大。 2．电源供电一定要选择噪声系数小的稳压芯片，5V 选用 ADM7150ACPZ-5.0，3.3V 选用 ADP150AUJZ-3.3-R7， 3.3V 电源要分两部分供电，射频输出和其他供电，同电压供电分别要用电感电容进行隔离，时钟部分电压和地都要用电感隔离。 3．印制板布局：高频走线要尽量短，滤波电容要多点，大小要并用如电源 104、102、10P 并用。

4．寄存器配置，我是如图：记住环路电流一定要用 0.9mA。 5．环路滤波我用的是 ADISIMPLL 3.5 软件，选择 ADF4350 芯片，设置如下图：

6．编程：我用的是 51 汇编程序 #include "ADF5355.h" #define SET_LE() GPIO_SetBits(GPIOD, GPIO_Pin_8)//LE #define CLR_LE() GPIO_ResetBits(GPIOD, GPIO_Pin_8) #define SET_SCL() GPIO_SetBits(GPIOD, GPIO_Pin_10) //CLK #define CLR_SCL() GPIO_ResetBits(GPIOD, GPIO_Pin_10) #define SET_DATA() GPIO_SetBits(GPIOD, GPIO_Pin_11) //DAT #define CLR_DATA() GPIO_ResetBits(GPIOD, GPIO_Pin_11) #define SET_CE() GPIO_SetBits(GPIOD, GPIO_Pin_9)//CE #define CLR_CE() GPIO_ResetBits(GPIOD, GPIO_Pin_9)

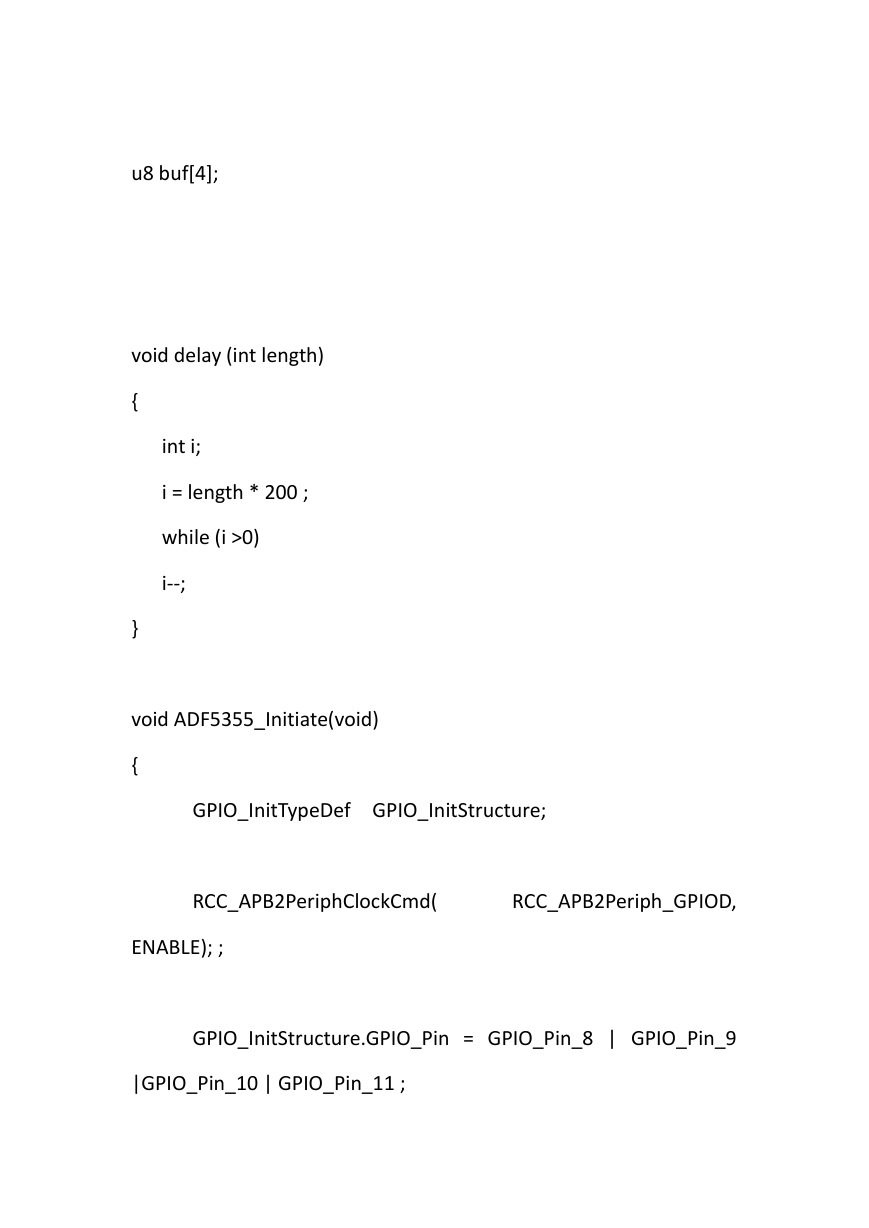

u8 buf[4]; void delay (int length) { } int i; i = length * 200 ; while (i >0) i--; void ADF5355_Initiate(void) { GPIO_InitTypeDef GPIO_InitStructure; RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOD, ENABLE); ; GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8 | GPIO_Pin_9 |GPIO_Pin_10 | GPIO_Pin_11 ;

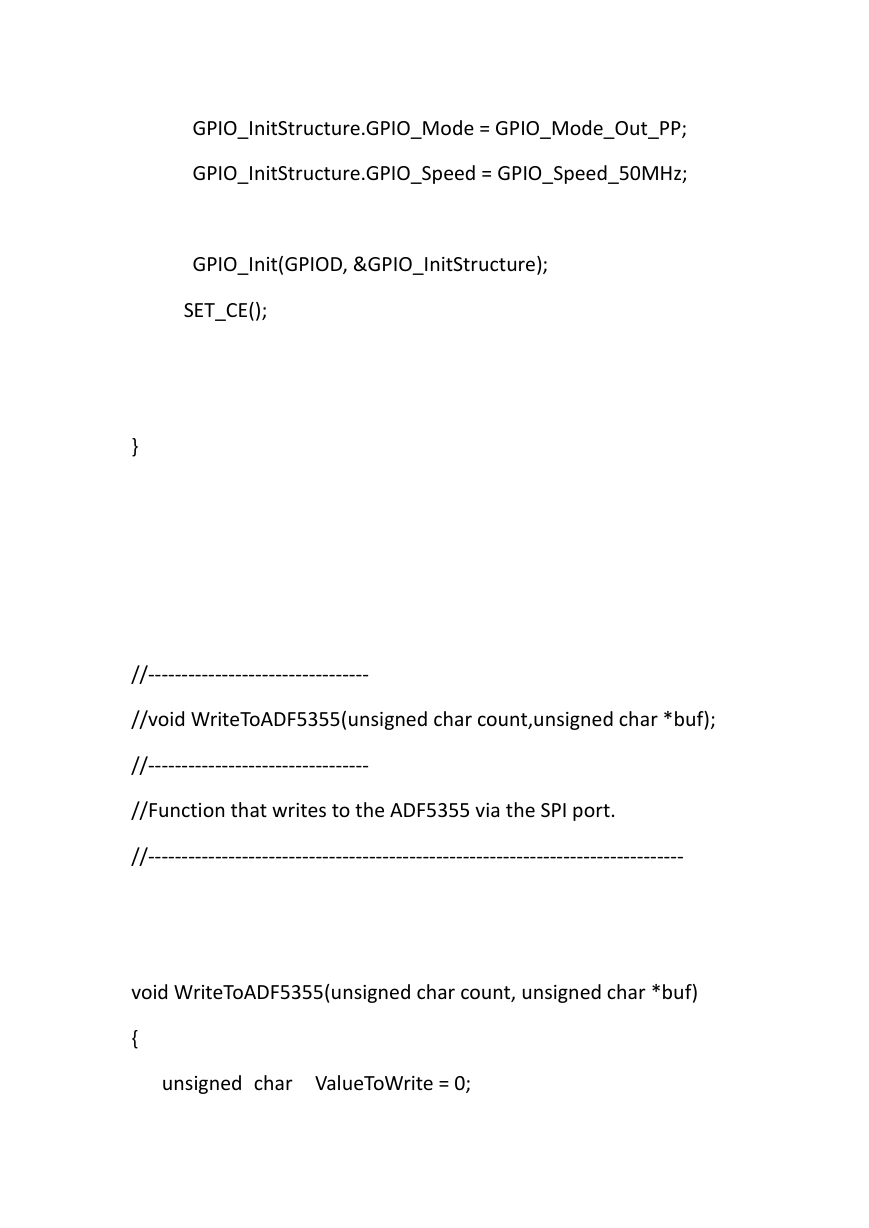

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOD, &GPIO_InitStructure); SET_CE(); } //--------------------------------- //void WriteToADF5355(unsigned char count,unsigned char *buf); //--------------------------------- //Function that writes to the ADF5355 via the SPI port. //-------------------------------------------------------------------------------- void WriteToADF5355(unsigned char count, unsigned char *buf) { unsigned char ValueToWrite = 0;
