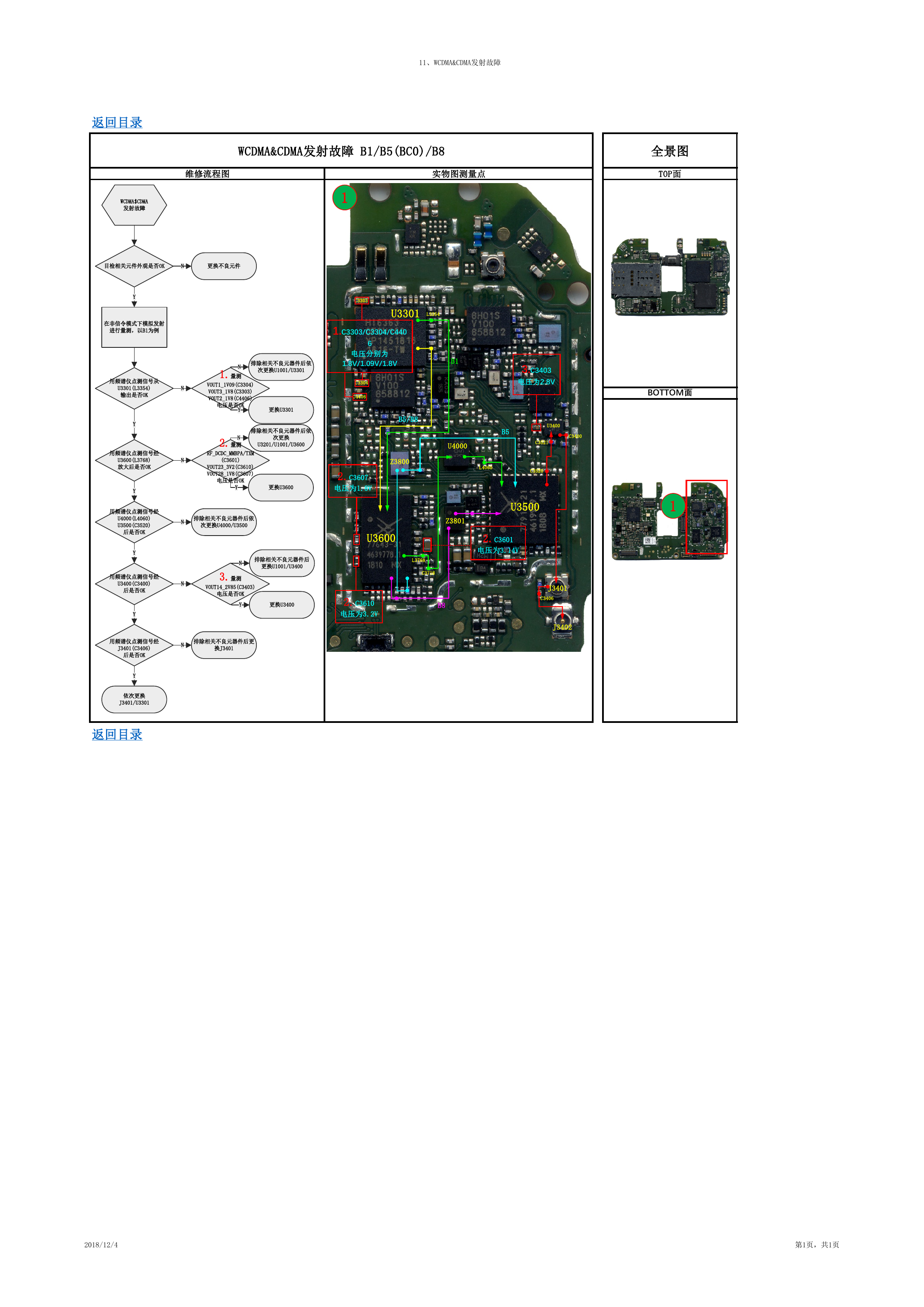

11、WCDMA&CDMA发射故障 返回目录 WCDMA&CDMA发射故障 B1/B5(BC0)/B8 维修流程图 实物图测量点 全景图 TOP面 WCDMA$CDMA 发射故障 1 目检相关元件外观是否OK N 更换不良元件 C3303 U3301 L3354 1.C3303/C3304/C440 6 电压分别为 1.8V/1.09V/1.8V C3304 C4406 B5/B8 Z3800 N 1.量测 排除相关不良元器件后依 次更换U1001/U3301 VOUT1_1V09(C3304) VOUT3_1V8(C3303) VOUT2_1V8(C4406) 电压是否OK Y 更换U3301 N 2.量测 排除相关不良元器件后依 次更换 U3201/U1001/U3600 N N RF_DCDC_MMBPA/TXM (C3601) VOUT23_3V2(C3610) VOUT28_1V8(C3607) 电压是否OK Y 更换U3600 2.C3607 电压为1.8V B1 U4000 Z3801 3.C3403 电压为2.8V BOTTOM面 B5 U3400 C3400 C3521 L4060 C3520 U3500 1 N 排除相关不良元器件后依 次更换U4000/U3500 U3600 2.C3601 电压为3.14V 排除相关不良元器件后 更换U1001/U3400 N 3.量测 VOUT14_2V85(C3403) 电压是否OK Y 更换U3400 L3768 C3718 B8 2.C3610 电压为3.2V 排除相关不良元器件后更 换J3401 N N J3401 C3406 J3402 Y 在非信令模式下模拟发射 进行量测，以B1为例 用频谱仪点测信号从 U3301(L3354) 输出是否OK Y 用频谱仪点测信号经 U3600(L3768) 放大后是否OK Y 用频谱仪点测信号经 U4000(L4060) U3500(C3520) 后是否OK Y 用频谱仪点测信号经 U3400(C3400) 后是否OK Y 用频谱仪点测信号经 J3401(C3406) 后是否OK Y 依次更换 J3401/U3301 返回目录 2018/12/4 第1页，共1页
