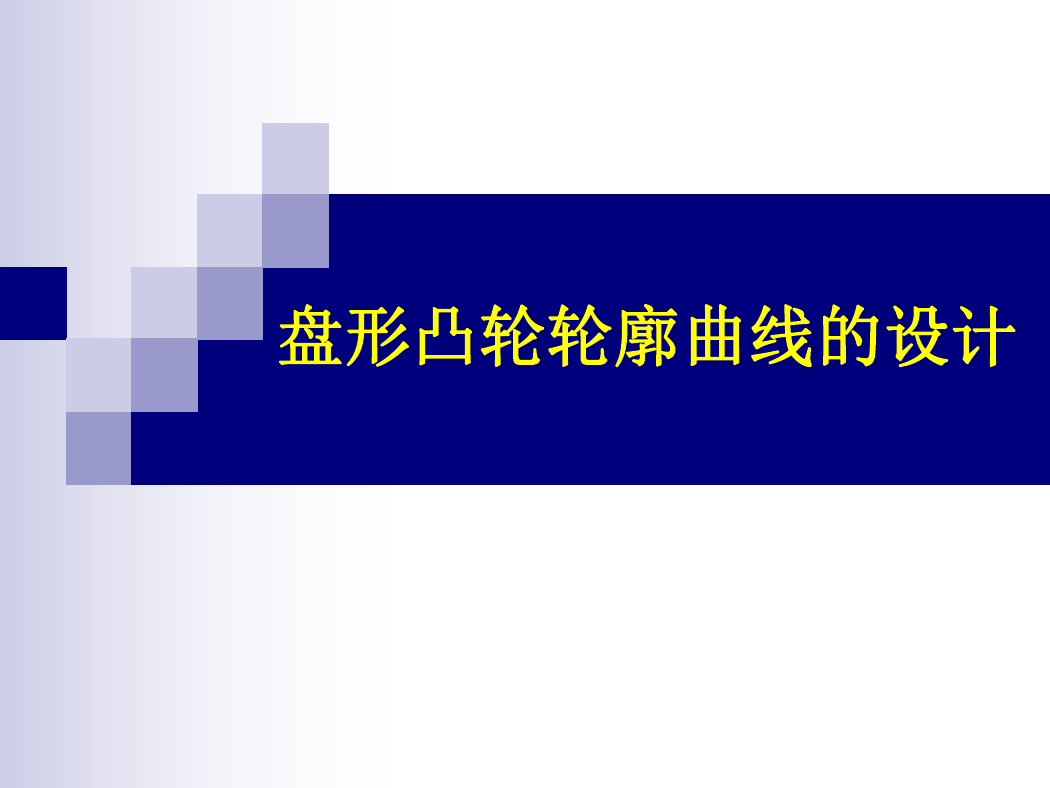

盘形凸轮轮廓曲线的设计

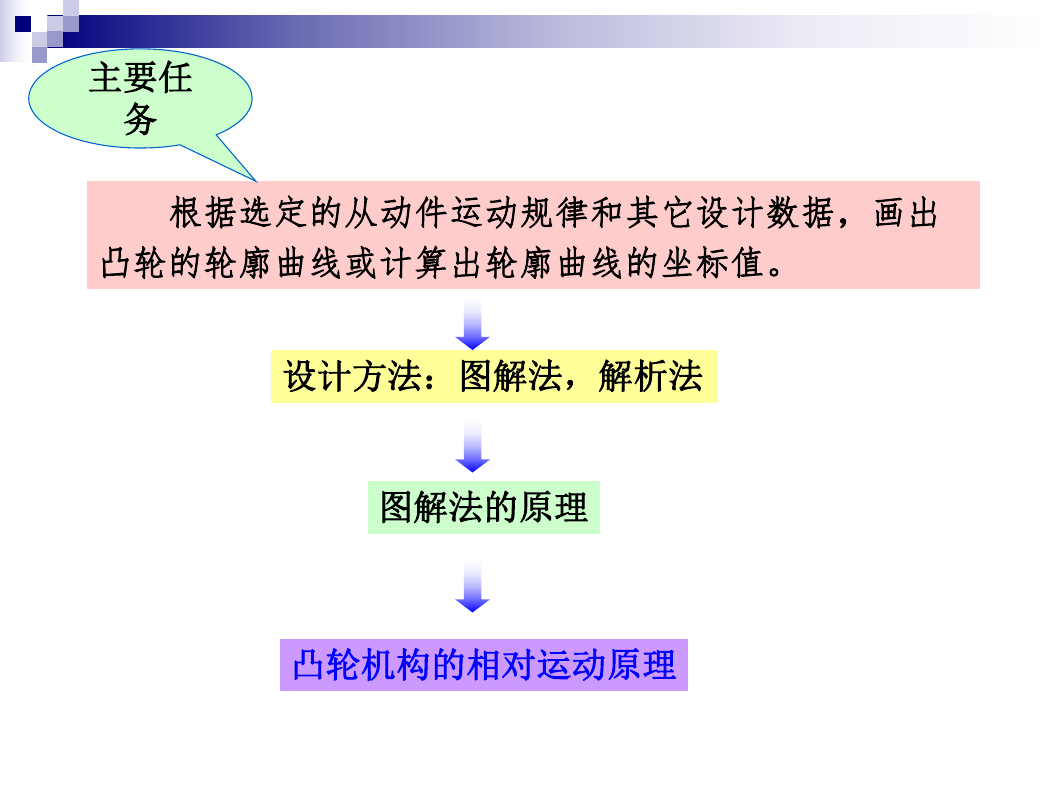

主要任 务 根据选定的从动件运动规律和其它设计数据,画出 凸轮的轮廓曲线或计算出轮廓曲线的坐标值。 设计方法:图解法,解析法 图解法的原理 凸轮机构的相对运动原理

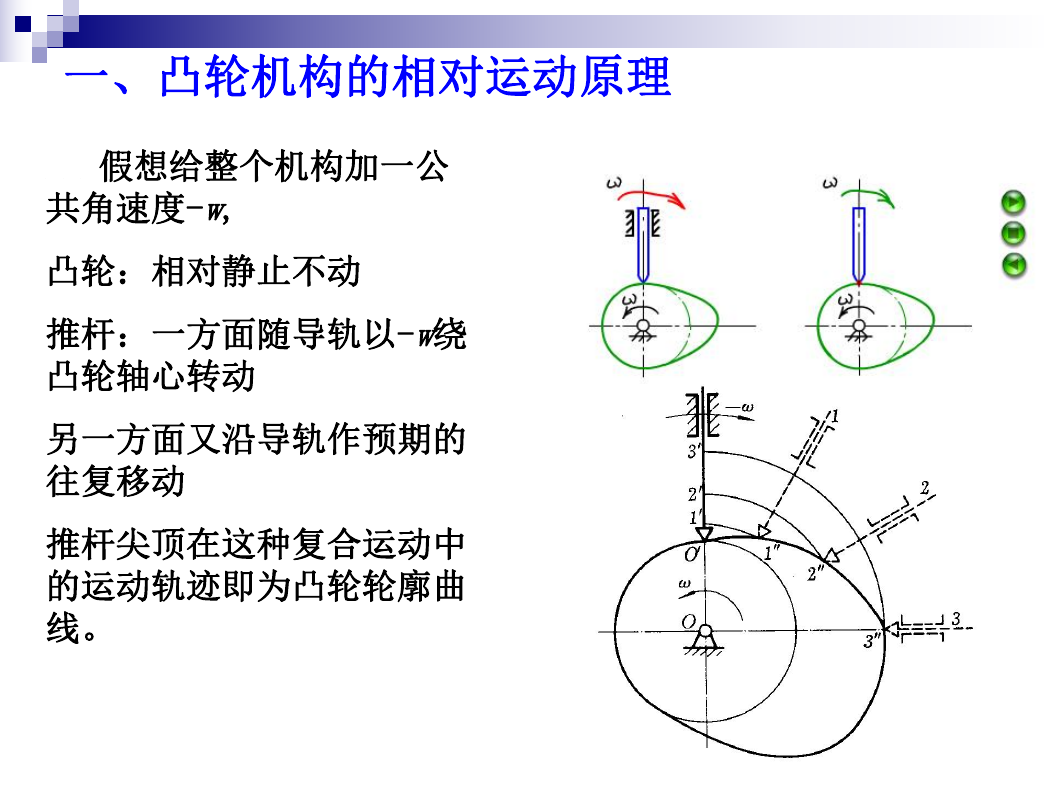

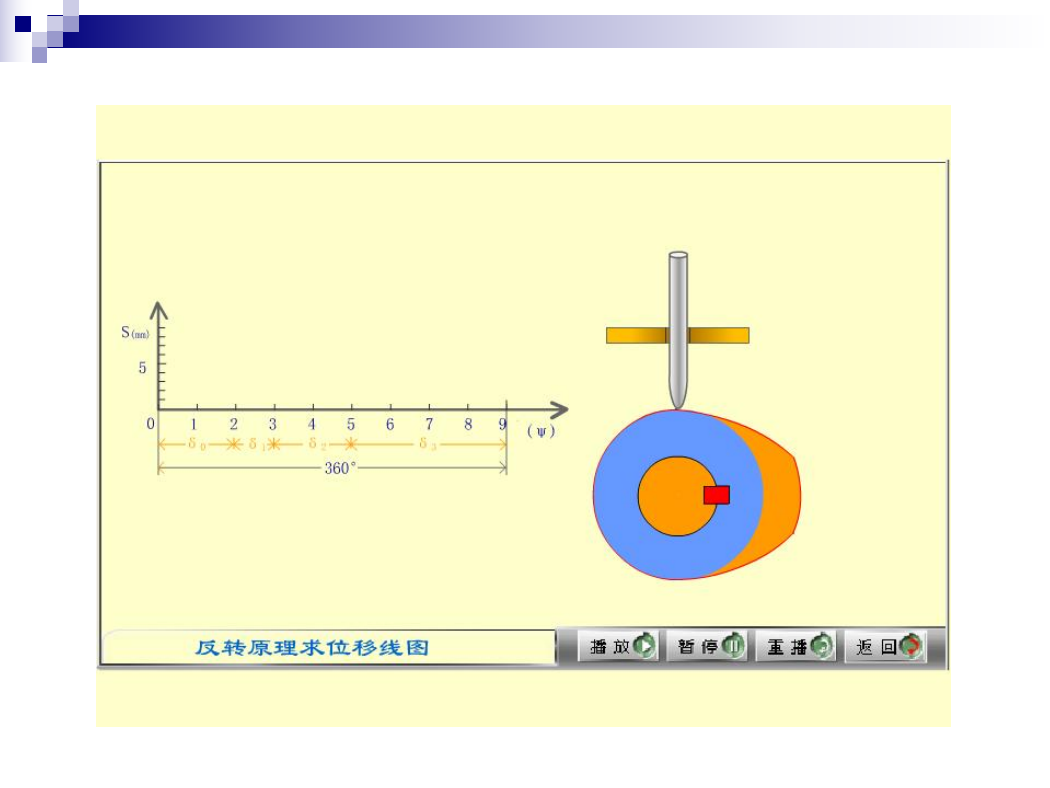

一、凸轮机构的相对运动原理 假想给整个机构加一公 共角速度-w, 凸轮:相对静止不动 推杆:一方面随导轨以-w绕 凸轮轴心转动 另一方面又沿导轨作预期的 往复移动 推杆尖顶在这种复合运动中 的运动轨迹即为凸轮轮廓曲 线。

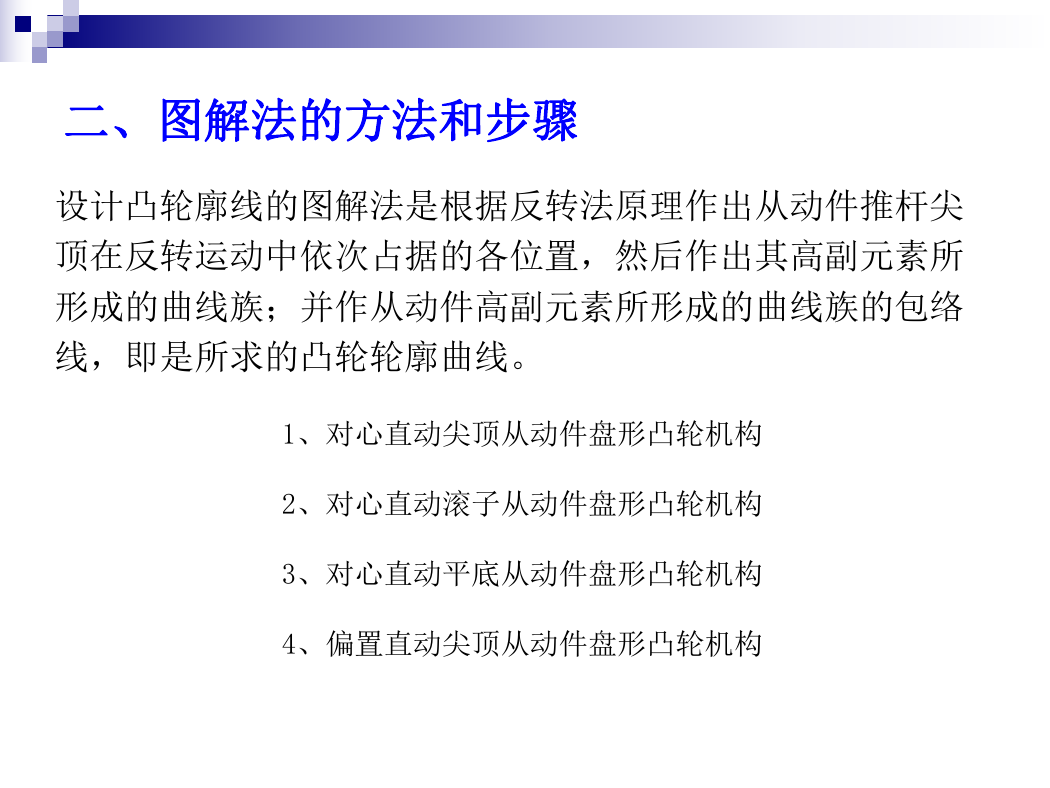

二、图解法的方法和步骤 设计凸轮廓线的图解法是根据反转法原理作出从动件推杆尖 顶在反转运动中依次占据的各位置,然后作出其高副元素所 形成的曲线族;并作从动件高副元素所形成的曲线族的包络 线,即是所求的凸轮轮廓曲线。 1、对心直动尖顶从动件盘形凸轮机构 2、对心直动滚子从动件盘形凸轮机构 3、对心直动平底从动件盘形凸轮机构 4、偏置直动尖顶从动件盘形凸轮机构

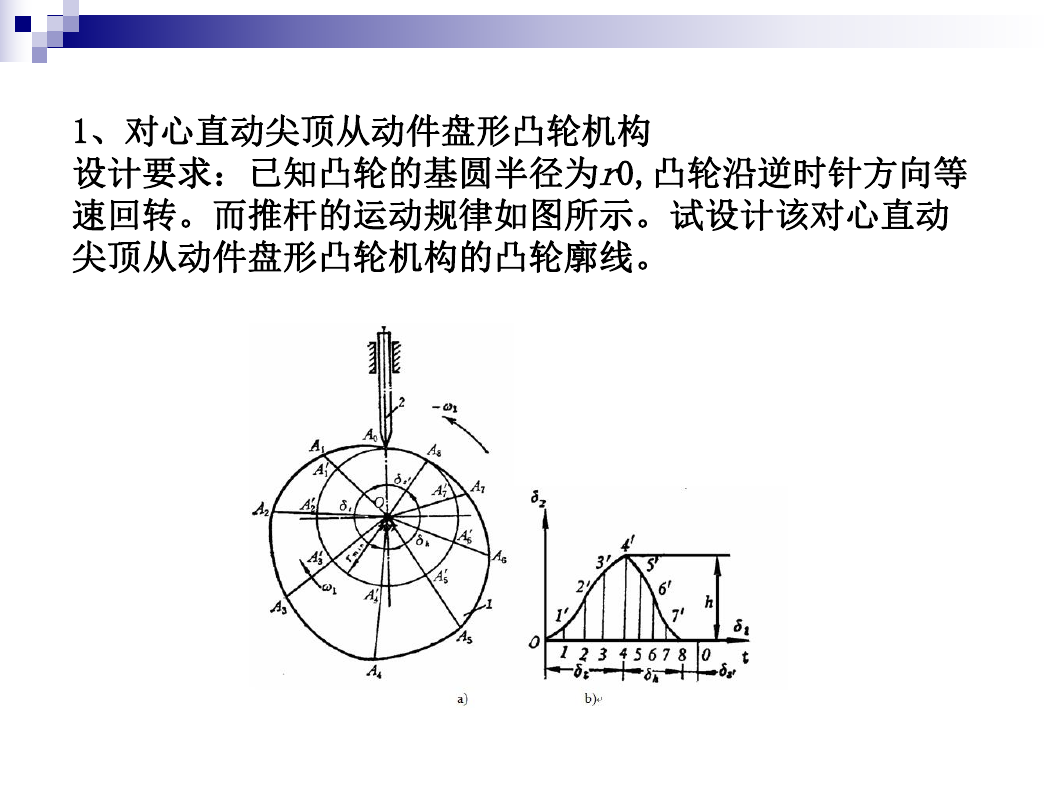

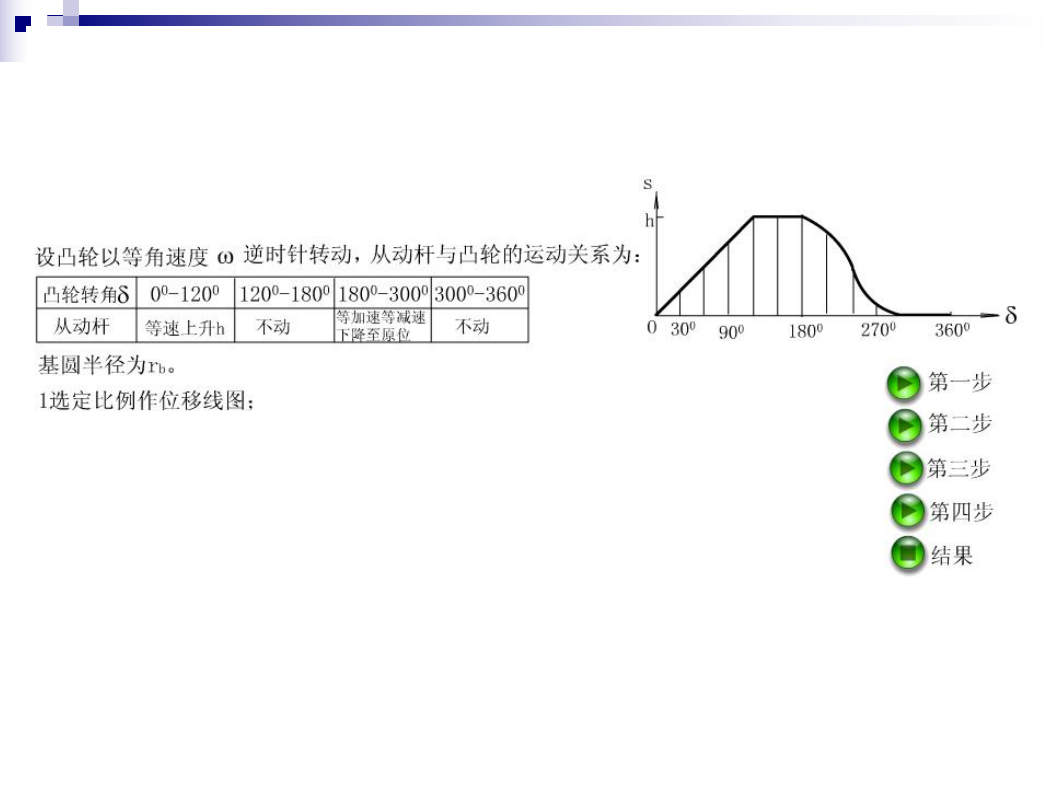

1、对心直动尖顶从动件盘形凸轮机构 设计要求:已知凸轮的基圆半径为r0,凸轮沿逆时针方向等 速回转。而推杆的运动规律如图所示。试设计该对心直动 尖顶从动件盘形凸轮机构的凸轮廓线。
