电子与信息工程学院单片机原理及应用第四章单片机汇编语言程序设计 dada 哈尔滨工业大学电子与信息工程学院 2015 .春季学期 2015/1/11 1

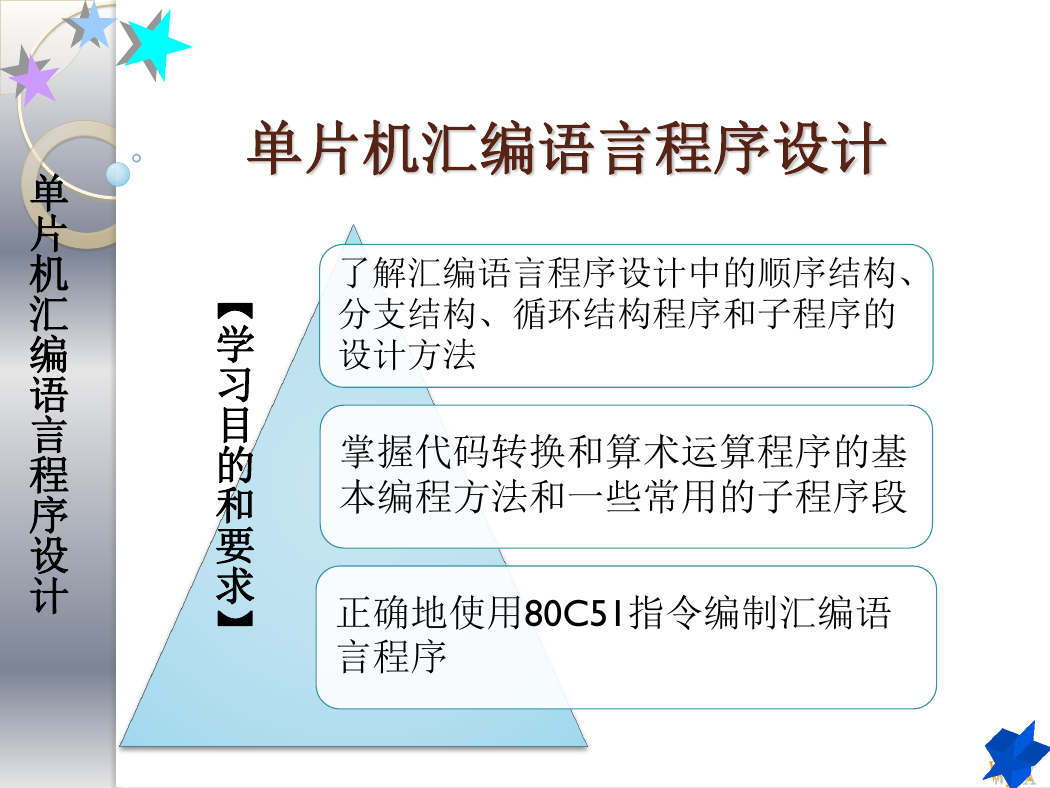

单片机汇编语言程序设计单片机汇编语言程序设计【学习目的和要求】了解汇编语言程序设计中的顺序结构、分支结构、循环结构程序和子程序的设计方法掌握代码转换和算术运算程序的基本编程方法和一些常用的子程序段正确地使用80C51指令编制汇编语言程序

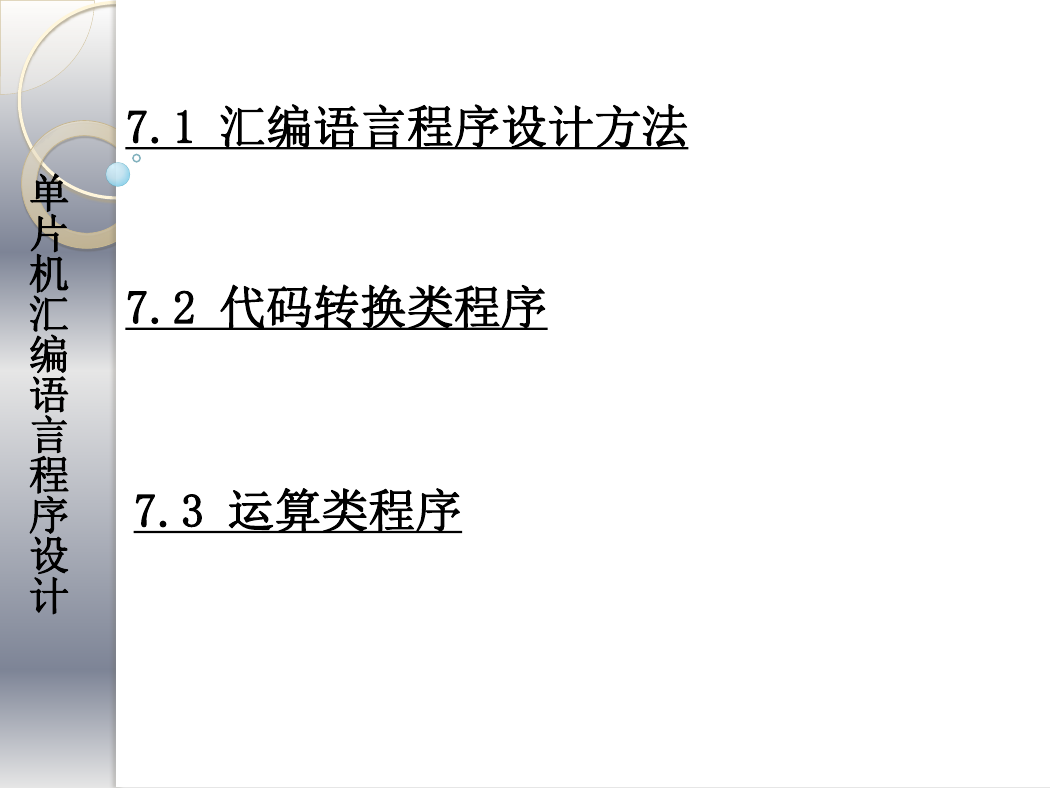

7.1 汇编语言程序设计方法 7.2 代码转换类程序 7.3 运算类程序单片机汇编语言程序设计

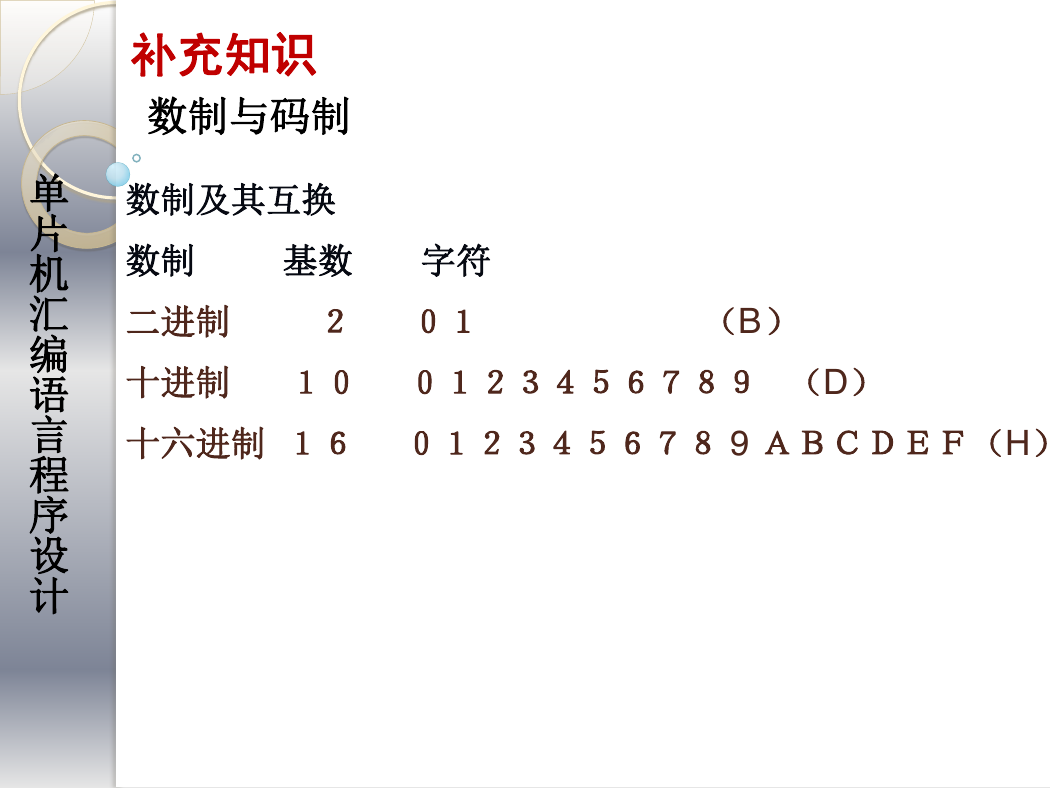

补充知识数制与码制数制及其互换数制基数字符二进制２０１（B）十进制１００１２３４５６７８９（D）十六进制１６０１２３４５６７８ 9 ＡＢＣＤＥＦ（H）单片机汇编语言程序设计

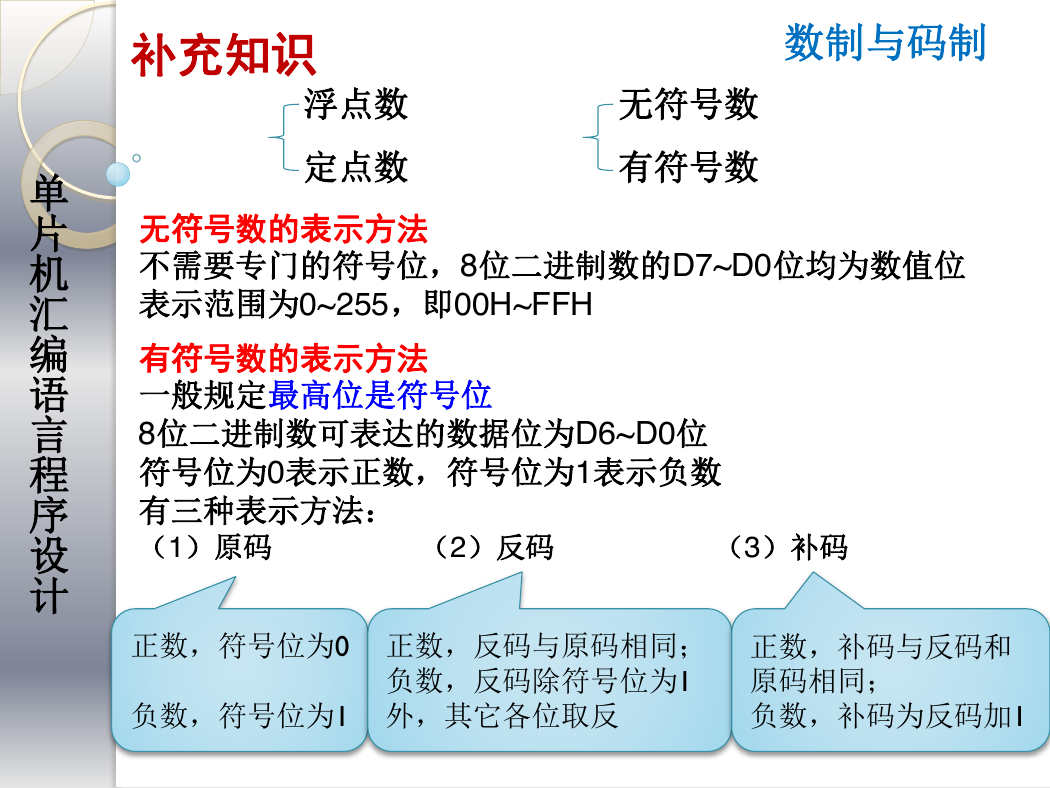

补充知识数制与码制浮点数定点数无符号数有符号数无符号数的表示方法不需要专门的符号位，8位二进制数的D7~D0位均为数值位表示范围为0~255，即00H~FFH 有符号数的表示方法一般规定最高位是符号位 8位二进制数可表达的数据位为D6~D0位符号位为0表示正数，符号位为1表示负数有三种表示方法：（1）原码（2）反码（3）补码正数，符号位为0 负数，符号位为1 正数，反码与原码相同；负数，反码除符号位为1 外，其它各位取反正数，补码与反码和原码相同；负数，补码为反码加1 单片机汇编语言程序设计

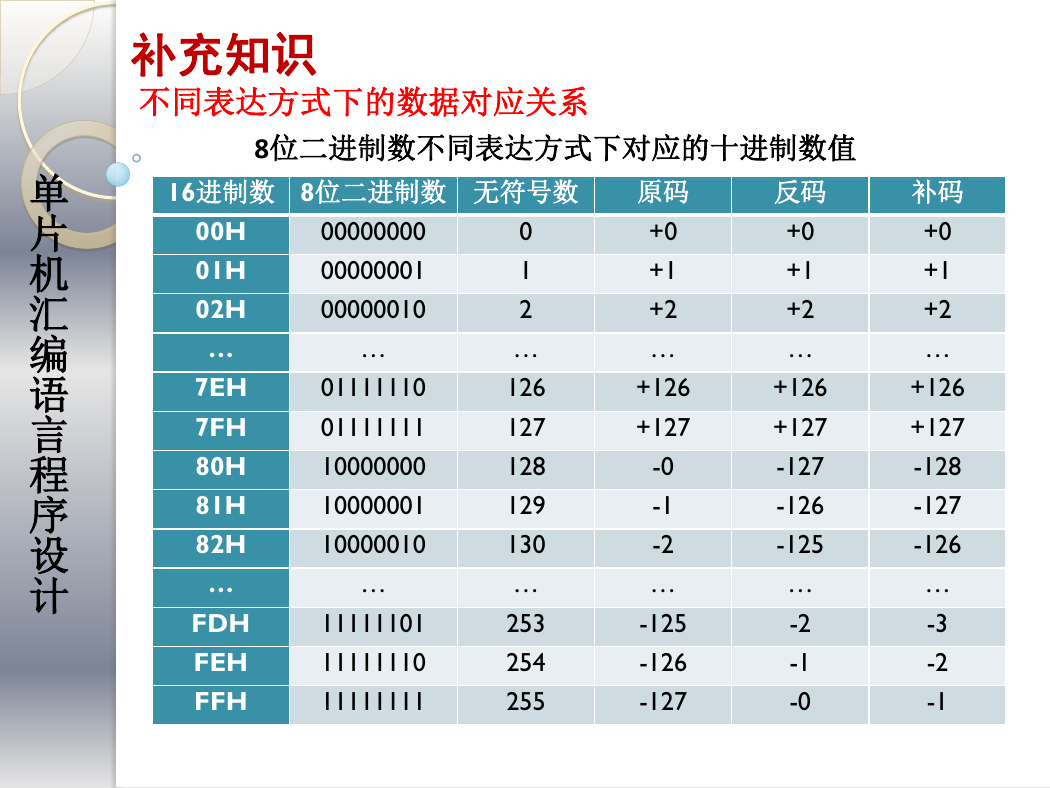

补充知识不同表达方式下的数据对应关系 8位二进制数不同表达方式下对应的十进制数值 16进制数 8位二进制数无符号数原码 +0 +1 +2 … 00000000 00000001 00000010 00H 01H 02H … 0 1 2 … 126 127 128 129 130 … 253 254 255 +126 +127 -0 -1 -2 … -125 -126 -127 反码 +0 +1 +2 … +126 +127 -127 -126 -125 … -2 -1 -0 补码 +0 +1 +2 … +126 +127 -128 -127 -126 … -3 -2 -1 单片机汇编语言程序设计 … 7EH 7FH 80H 81H 82H … FDH FEH FFH 01111110 01111111 10000000 10000001 10000010 … 11111101 11111110 11111111

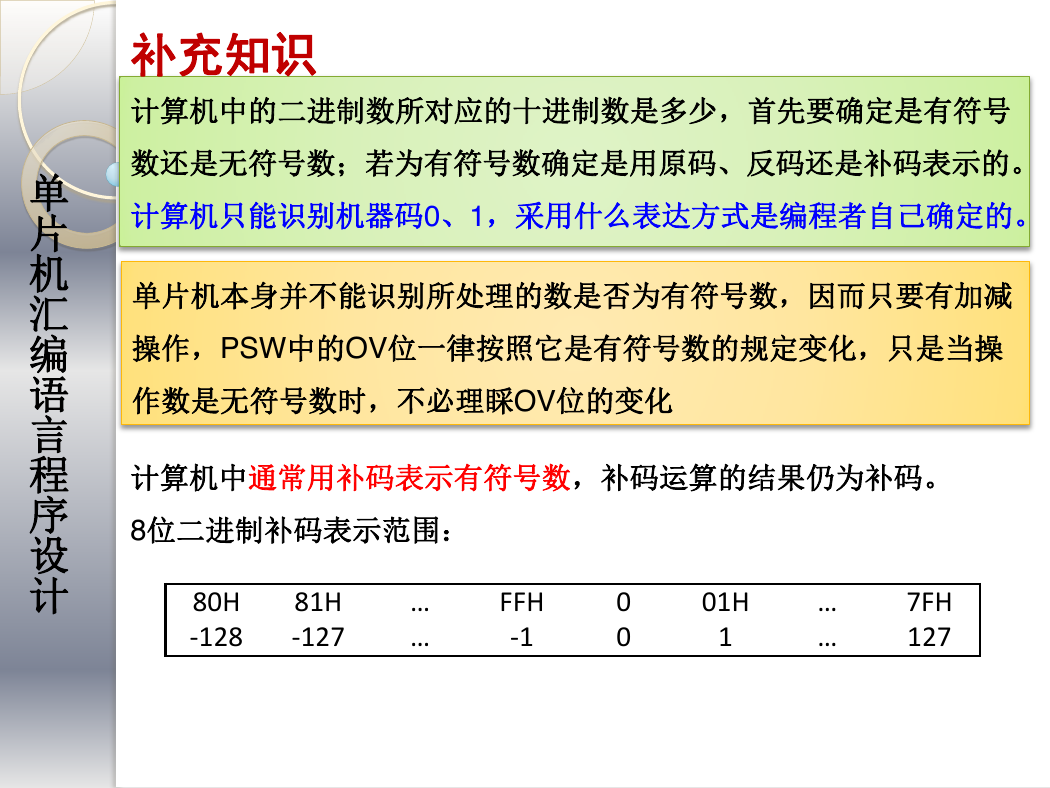

补充知识计算机中的二进制数所对应的十进制数是多少，首先要确定是有符号数还是无符号数；若为有符号数确定是用原码、反码还是补码表示的。计算机只能识别机器码0、1，采用什么表达方式是编程者自己确定的。单片机本身并不能识别所处理的数是否为有符号数，因而只要有加减操作，PSW中的OV位一律按照它是有符号数的规定变化，只是当操作数是无符号数时，不必理睬OV位的变化计算机中通常用补码表示有符号数，补码运算的结果仍为补码。 8位二进制补码表示范围： 80H -128 81H -127 … … FFH -1 0 0 01H 1 … … 7FH 127 单片机汇编语言程序设计

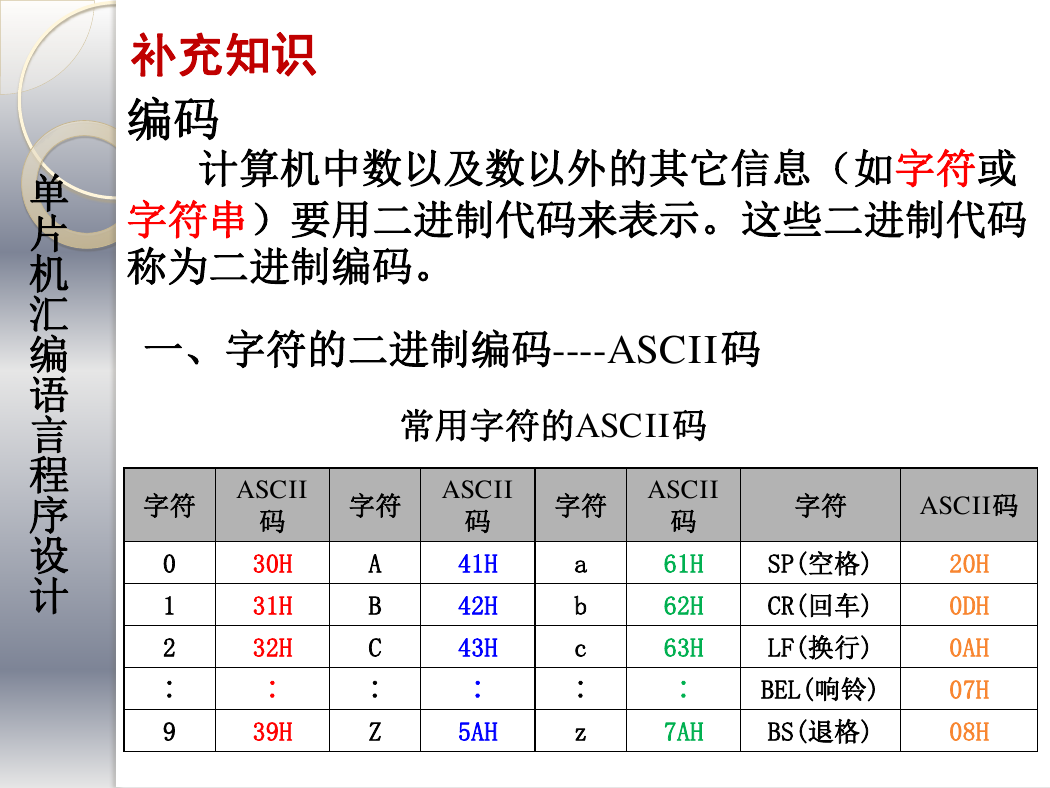

单片机汇编语言程序设计补充知识编码计算机中数以及数以外的其它信息（如字符或字符串）要用二进制代码来表示。这些二进制代码称为二进制编码。一、字符的二进制编码----ASCII码常用字符的ASCII码字符 0 1 2 ∶ 9 ASCII 码 30H 31H 32H ∶ 39H 字符 A B C ∶ Z ASCII 码 41H 42H 43H ∶ 5AH 字符 a b c ∶ z ASCII 码 61H 62H 63H ∶ 7AH 字符 ASCII码 SP(空格) CR(回车) LF(换行) BEL(响铃) BS(退格) 20H 0DH 0AH 07H 08H
