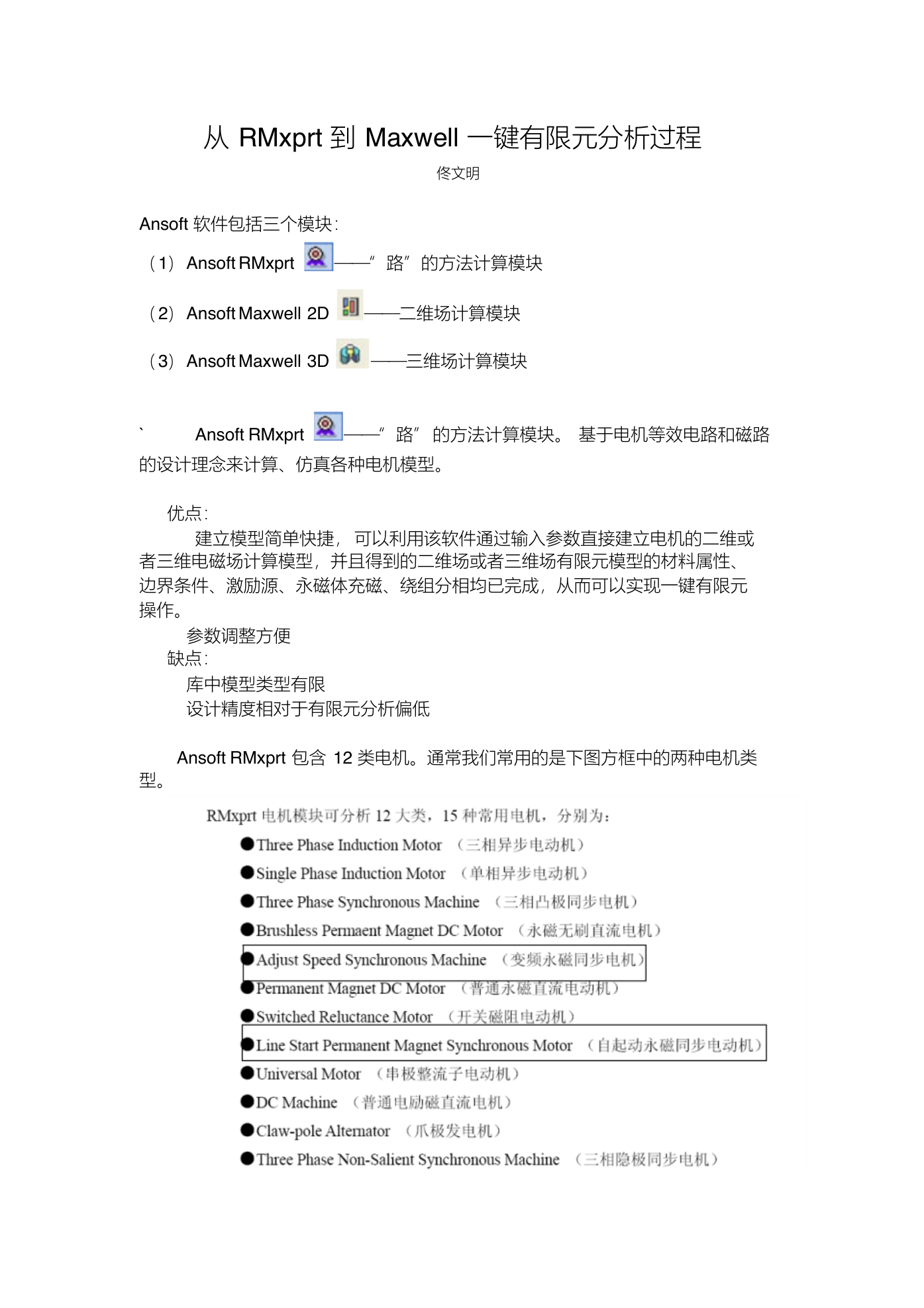

从 RMxprt 到 Maxwell 一键有限元分析过程佟文明 Ansoft 软件包括三个模块：（1）Ansoft RMxprt ——“路”的方法计算模块（2）Ansoft Maxwell 2D ——二维场计算模块（3）Ansoft Maxwell 3D ——三维场计算模块 ` Ansoft RMxprt ——“路”的方法计算模块。基于电机等效电路和磁路的设计理念来计算、仿真各种电机模型。优点：建立模型简单快捷，可以利用该软件通过输入参数直接建立电机的二维或者三维电磁场计算模型，并且得到的二维场或者三维场有限元模型的材料属性、边界条件、激励源、永磁体充磁、绕组分相均已完成，从而可以实现一键有限元操作。参数调整方便缺点：库中模型类型有限设计精度相对于有限元分析偏低 Ansoft RMxprt 包含 12 类电机。通常我们常用的是下图方框中的两种电机类型。

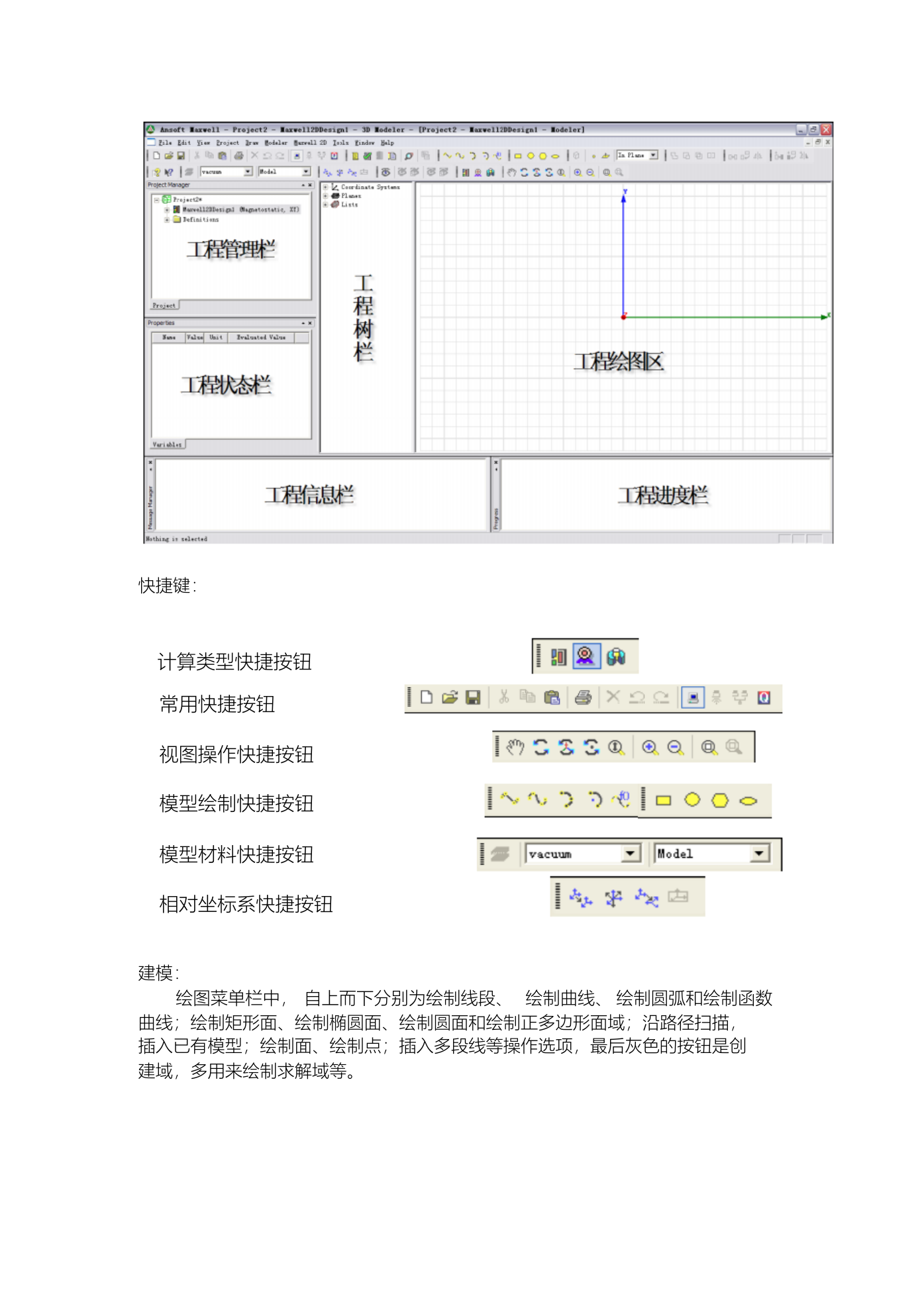

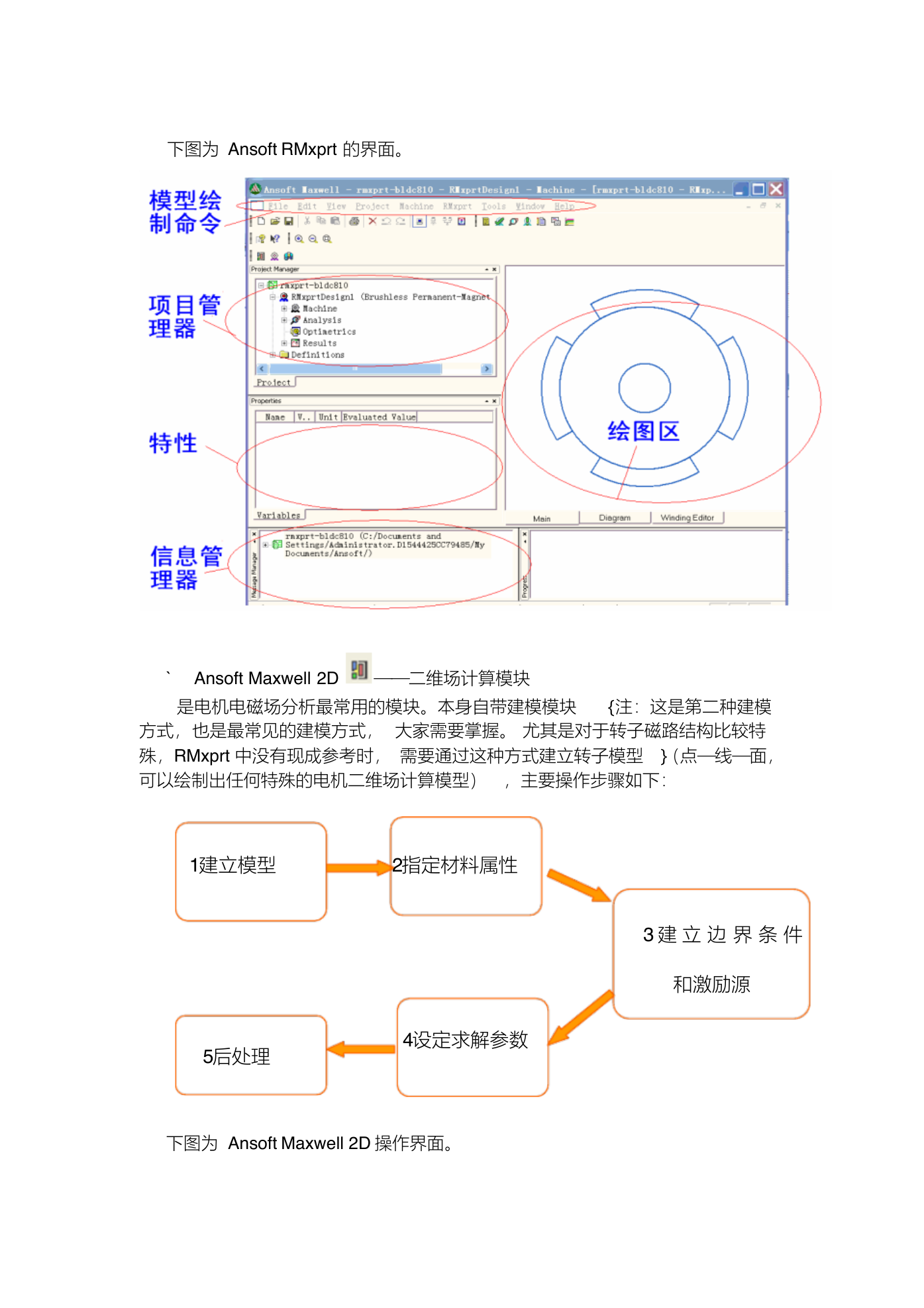

下图为 Ansoft RMxprt 的界面。 ` Ansoft Maxwell 2D ——二维场计算模块是电机电磁场分析最常用的模块。本身自带建模模块 {注：这是第二种建模方式，也是最常见的建模方式，大家需要掌握。尤其是对于转子磁路结构比较特殊，RMxprt 中没有现成参考时，需要通过这种方式建立转子模型 }（点—线—面，可以绘制出任何特殊的电机二维场计算模型），主要操作步骤如下： 1建立模型 2指定材料属性 3 建立边界条件和激励源 5后处理 4设定求解参数下图为 Ansoft Maxwell 2D 操作界面。

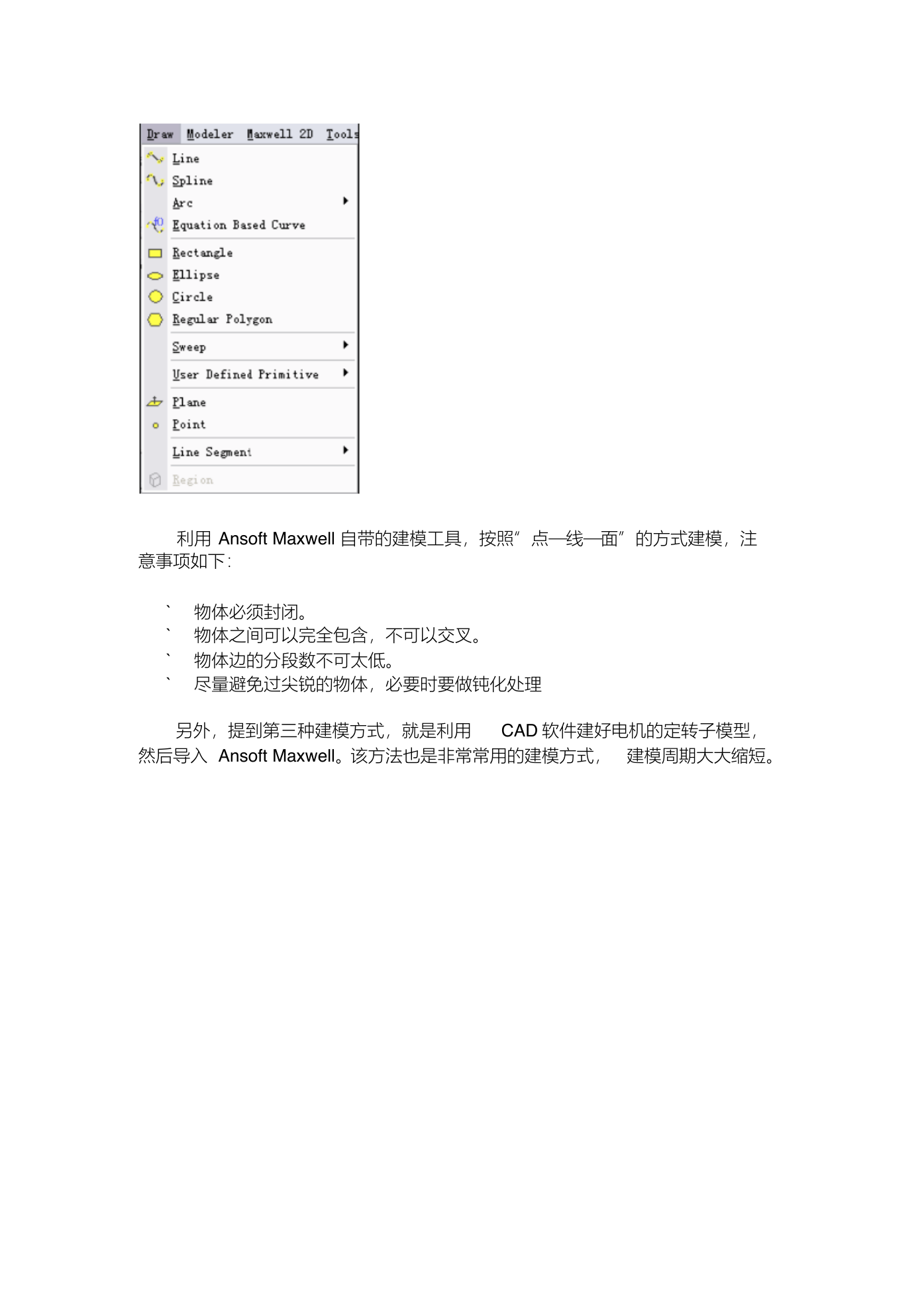

快捷键：计算类型快捷按钮常用快捷按钮视图操作快捷按钮模型绘制快捷按钮模型材料快捷按钮相对坐标系快捷按钮建模：绘图菜单栏中，自上而下分别为绘制线段、绘制曲线、绘制圆弧和绘制函数曲线；绘制矩形面、绘制椭圆面、绘制圆面和绘制正多边形面域；沿路径扫描，插入已有模型；绘制面、绘制点；插入多段线等操作选项，最后灰色的按钮是创建域，多用来绘制求解域等。

利用 Ansoft Maxwell 自带的建模工具，按照“点—线—面”的方式建模，注意事项如下： ` 物体必须封闭。 ` 物体之间可以完全包含，不可以交叉。 ` 物体边的分段数不可太低。 ` 尽量避免过尖锐的物体，必要时要做钝化处理另外，提到第三种建模方式，就是利用 CAD 软件建好电机的定转子模型，然后导入 Ansoft Maxwell。该方法也是非常常用的建模方式，建模周期大大缩短。

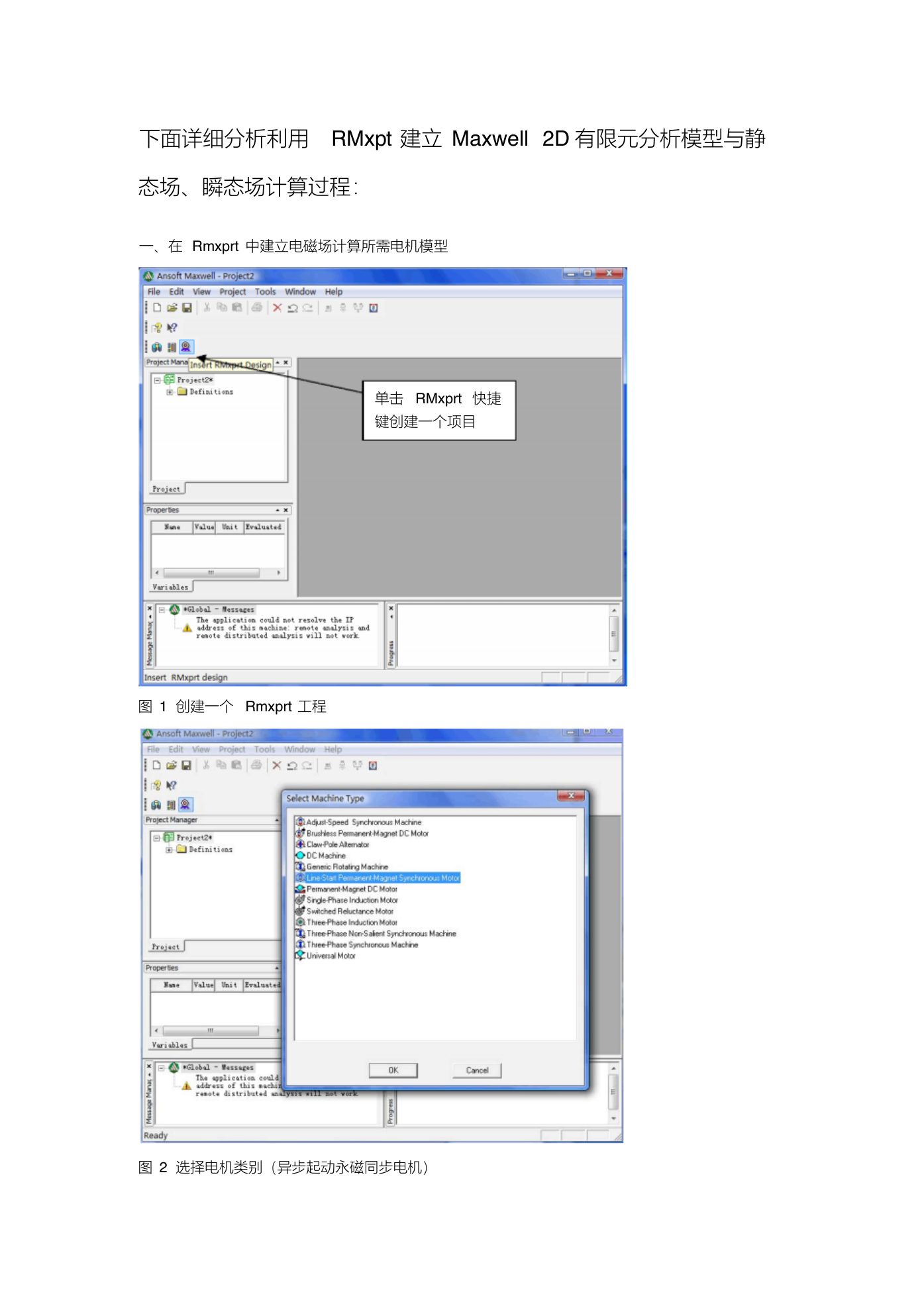

下面详细分析利用 RMxpt 建立 Maxwell 2D 有限元分析模型与静态场、瞬态场计算过程：一、在 Rmxprt 中建立电磁场计算所需电机模型单击 RMxprt 快捷键创建一个项目图 1 创建一个 Rmxprt 工程图 2 选择电机类别（异步起动永磁同步电机）

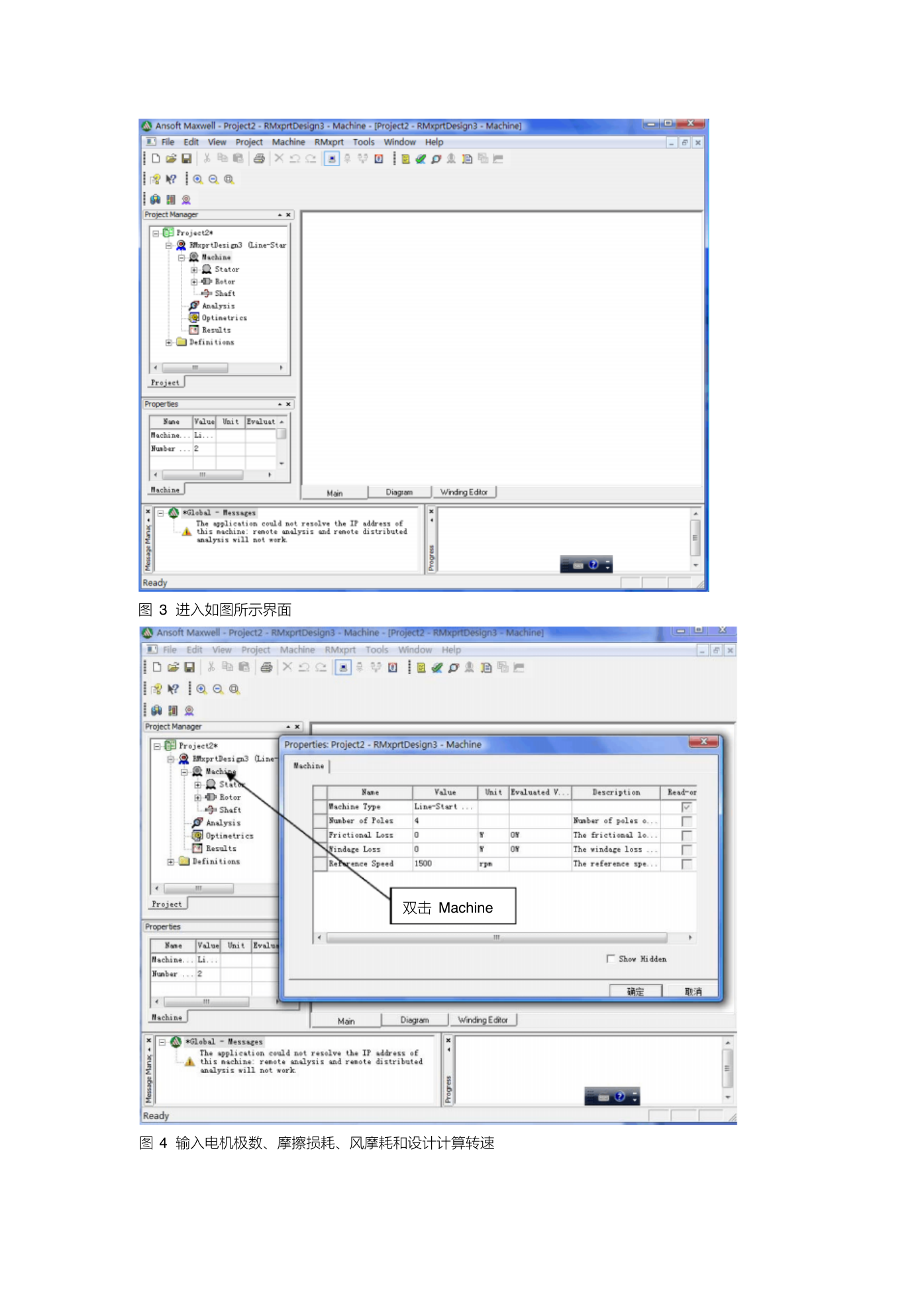

图 3 进入如图所示界面双击 Machine 图 4 输入电机极数、摩擦损耗、风摩耗和设计计算转速

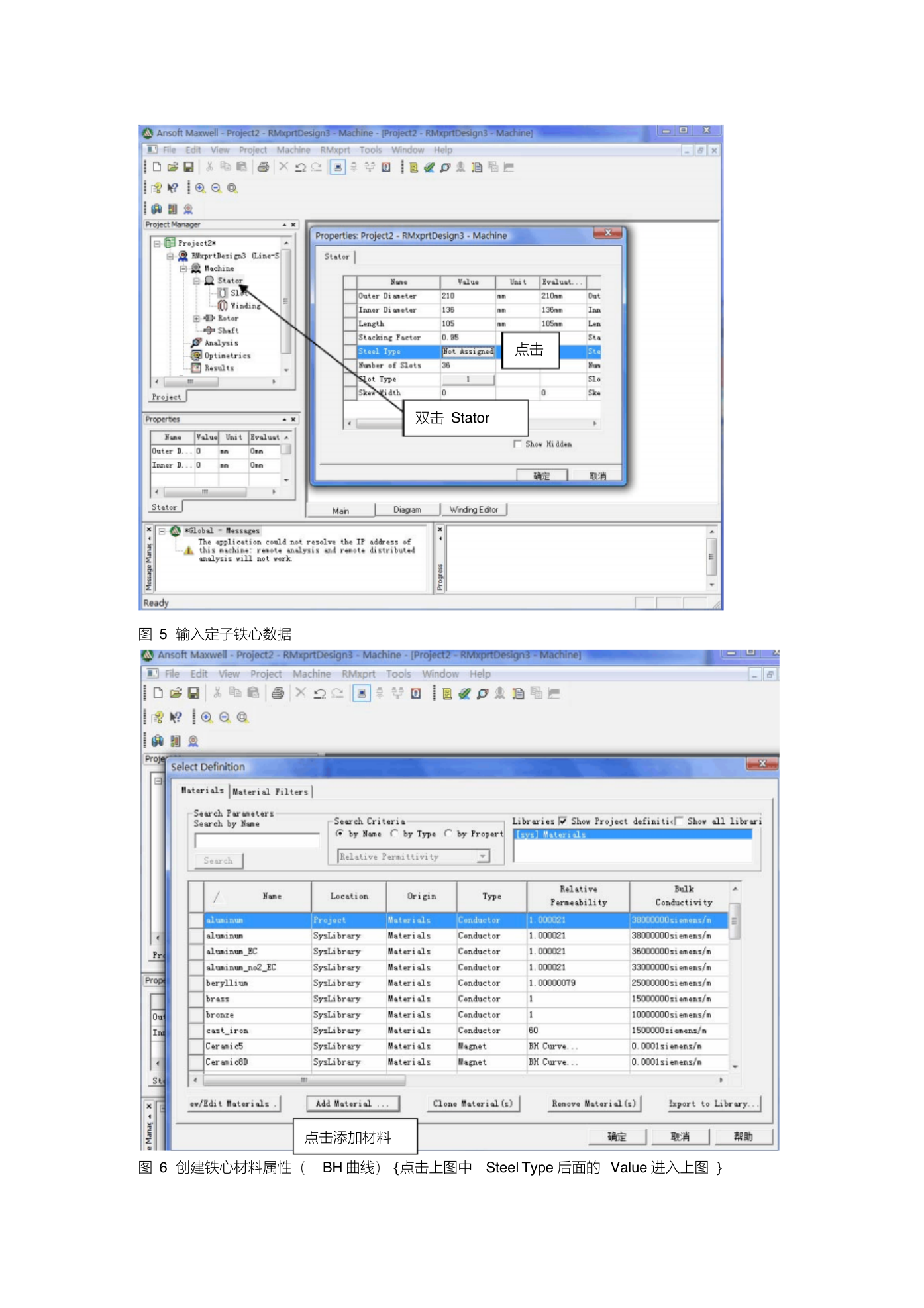

点击双击 Stator 图 5 输入定子铁心数据点击添加材料图 6 创建铁心材料属性（ BH 曲线） {点击上图中 Steel Type 后面的 Value 进入上图 }

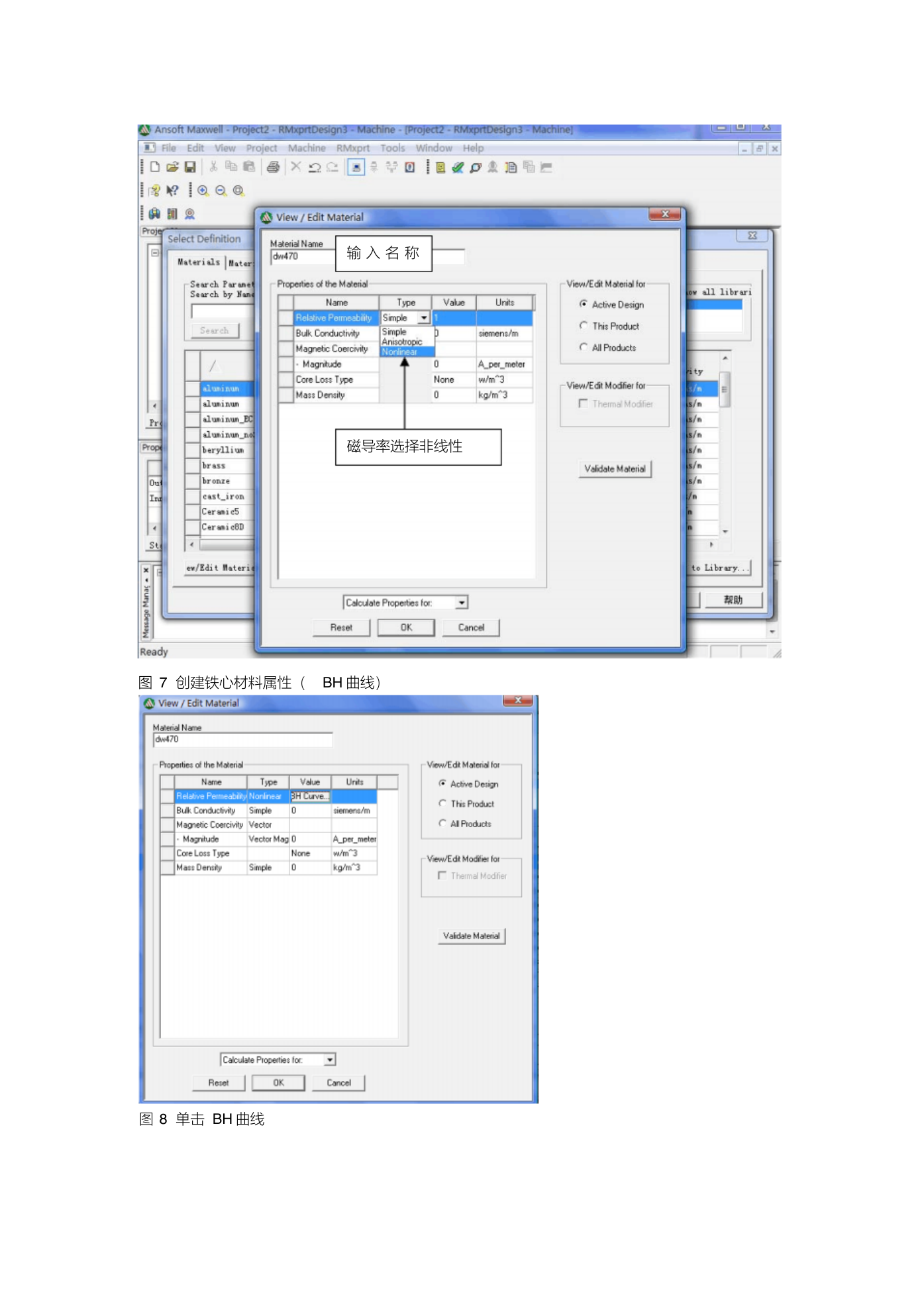

输入名称磁导率选择非线性图 7 创建铁心材料属性（ BH 曲线）图 8 单击 BH 曲线
