2011 年四川西南石油大学机械设计考研真题 一、填空题 1、当一零件受脉动循环变应力时,则其平均应力是其最大应力的( )。 2、三角形螺纹的牙型角α=( ),适用于( ),而梯形螺纹的牙型角α= ( ),适用于( )。 3、螺纹连接防松,按其防松原理可分为( )防松、( )防松和( ) 防松。 4、带传动在工作过程中,带内所受的应力有( )、( )和( ), 最大应力发生在( )。 5、链传动设计时,链条节数应选( )数(奇数、偶数)。链轮齿数应选( 数;速度较高时,链节距应选( )些。 6、根据齿轮设计准则,软齿面闭式齿轮传动一般按( )设计,按( 校核;硬齿面闭式齿轮传动一般按( )设计,按( )校核。 ) ) 7、在变速齿轮传动中,若大、小齿轮材料相同,但硬度不同,则两齿轮工作中产生的齿面 接触应力( ),材料的许用接触应力( ),工作中产生 的齿根弯曲应力( ),材料的许用弯曲应力( )。 8、蜗杆传动的总效率包括啮合效率η 、( )效率和( )效率。 =( ),影响蜗杆传动总效率的主要因素是 其中啮合效率η ( ) 效率。 9、轴按受载荷的性质不同,分为( )、( )、( )。 10、滚动轴承接触角越大,承受( )载荷的能力也越大。 二、单项选择题 1、循环特性 r=-1 的变应力是( )应力。 A.对称循环变 B、脉动循环变 C.非对称循环变 D.静 2、在受轴向变载荷作用的紧螺柱连接中,为提高螺栓的疲劳强度,可采取的措施是 ( )。
A、增大螺栓刚度 Cb,减小被连接件刚度 Cm 小 Cb 和 Cm B.减小 Cb.增大 Cm C.增大 Cb 和 Cm D.减 3、在螺栓连接设计中,若被连接件为铸件,则往往在螺栓孔处做沉头座孔.其目的是 ( )。 A.避免螺栓受附加弯曲应力作用 B.便于安装 C.为安置防松 装置 4、选取 V 带型号,主要取决于( )。 A.带的线速度 B.带的紧边拉力 C.带的有效拉力 D.带传递的功率和小带轮转速 5、对于标准齿轮传动,影响齿形系数 Y 的主要几何参数是( )。 A.齿轮的模数 B.齿轮的压力角 C.齿轮的齿数 D.齿轮的顶隙系 数 6、一斜齿圆柱齿轮传动,已知法向模数 Mn=4mm,齿数 Z1=20,螺旋角β=14032’2”,齿 宽 b1=80,b2=75mm,则该传动的齿宽系数φd 等于( )。 A.0.852 B.O.88 C.0.8 D.0.907 7、同一工作条件,若不改变轴的结构和尺寸,仅将轴的材料由碳钢改为合金钢,可以提高 轴的( )而不能提高轴的( )。 A.强度 B.刚度 8、当转速较低、同时受径向载荷和轴向载荷,要求便于安装时,宜选用( )。 A.深沟球轴承 B.圆锥滚子轴承 C.角接触球轴承 9、滑动轴承计算中限制 pv 值是考虑限制轴承的( )。 A.磨损 B.发热 C.胶合 D.塑性变形 10、圆柱螺旋弹簧的弹簧丝直径 d=6mm,旋绕比 C=5,则它的内径 D1 等于( )。 A、30mm, B、24mm, C、36mm, D、40mm 三、计算题 1、(15 分)有一受预紧力 F0 和轴向工作载荷作用的紧螺栓连接,已知预紧力 F0=1000 N, 螺栓的刚度 Cb 与连接件的刚度 Cm 相等,轴向工作载荷 F=1000N,试计算该螺栓所受的总拉 力 F2=?剩余预紧力 F1=?在预紧力 F0 不变的条件下,若保证被连接件间不出现缝隙,该螺 栓的最大轴向工作载荷 Fmax 为多少?

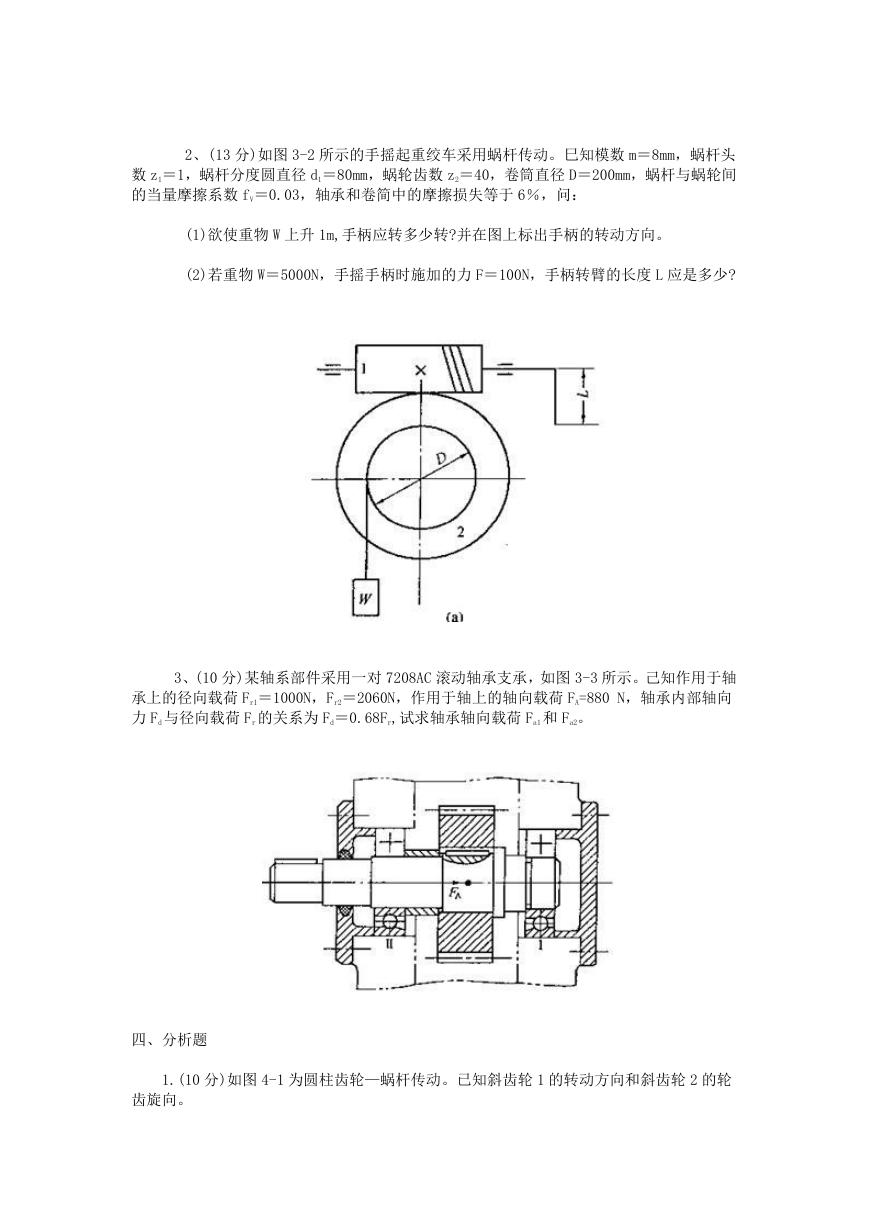

2、(13 分)如图 3-2 所示的手摇起重绞车采用蜗杆传动。巳知模数 m=8mm,蜗杆头 数 z1=1,蜗杆分度圆直径 d1=80mm,蜗轮齿数 z2=40,卷筒直径 D=200mm,蜗杆与蜗轮间 的当量摩擦系数 fV=0.03,轴承和卷简中的摩擦损失等于 6%,问: (1)欲使重物 W 上升 1m,手柄应转多少转?并在图上标出手柄的转动方向。 (2)若重物 W=5000N,手摇手柄时施加的力 F=100N,手柄转臂的长度 L 应是多少? 3、(10 分)某轴系部件采用一对 7208AC 滚动轴承支承,如图 3-3 所示。己知作用于轴 承上的径向载荷 Fr1=1000N,Fr2=2060N,作用于轴上的轴向载荷 FA=880 N,轴承内部轴向 力 Fd 与径向载荷 Fr 的关系为 Fd=0.68Fr,试求轴承轴向载荷 Fa1 和 Fa2。 四、分析题 1.(10 分)如图 4-1 为圆柱齿轮—蜗杆传动。已知斜齿轮 1 的转动方向和斜齿轮 2 的轮 齿旋向。

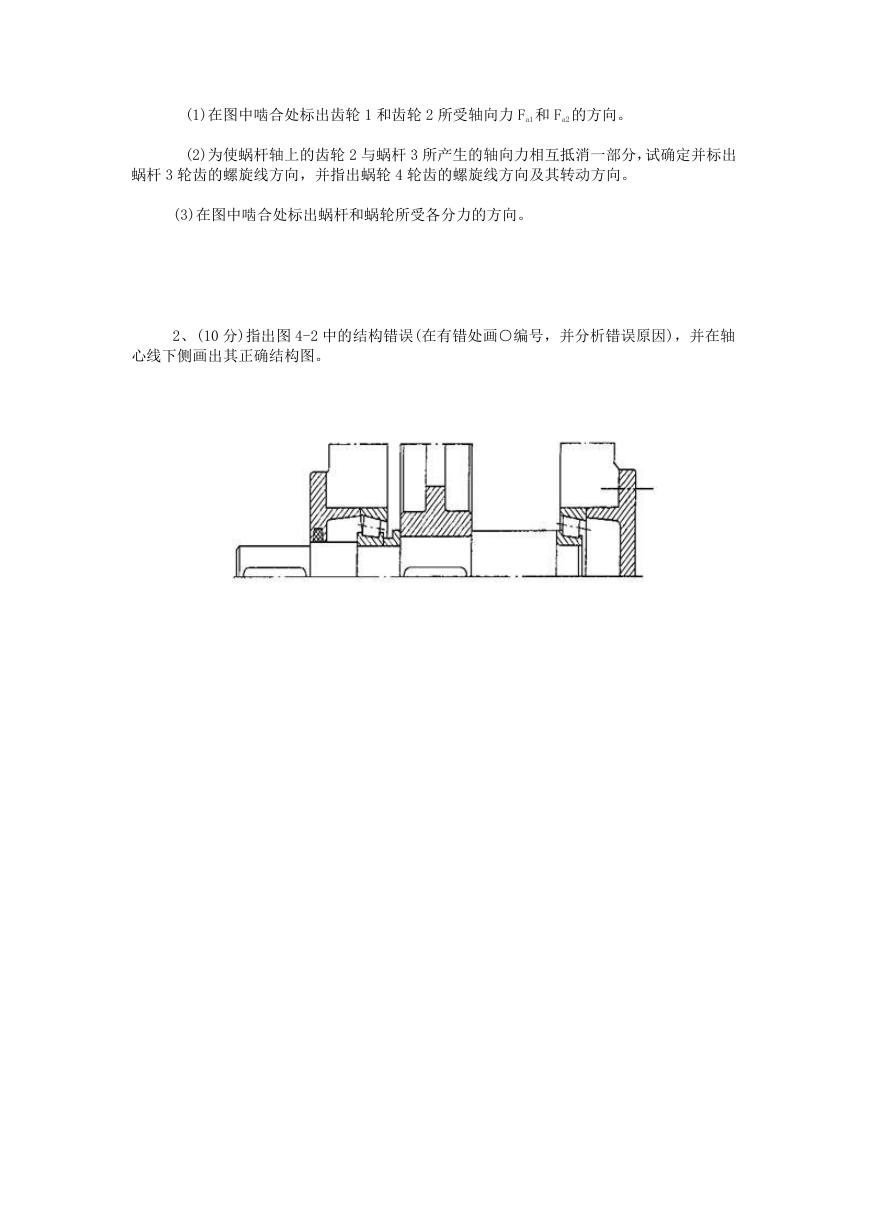

(1)在图中啮合处标出齿轮 1 和齿轮 2 所受轴向力 Fa1 和 Fa2 的方向。 (2)为使蜗杆轴上的齿轮 2 与蜗杆 3 所产生的轴向力相互抵消一部分,试确定并标出 蜗杆 3 轮齿的螺旋线方向,并指出蜗轮 4 轮齿的螺旋线方向及其转动方向。 (3)在图中啮合处标出蜗杆和蜗轮所受各分力的方向。 2、(10 分)指出图 4-2 中的结构错误(在有错处画○编号,并分析错误原因),并在轴 心线下侧画出其正确结构图。
