51单片机控制DS1302在LCD12864上显示.doc
#include
#define UINT unsigned int
#define UCHAR unsigned char
sbit en=P3^4; // 使能
sbit rs=P3^5; //
sbit rw=P3^6; //
sbit rd=P3^7; //
sbit duan=P2^6; //关闭数码管的显示
sbit wei=P2^7;
LCD 的数据和控制端口
LCD 的读写控制
LCD 的串行和并行选择
sbit sclk=P2^0;//DS1302 的控制和数据端口
sbit io=P2^1;
sbit ce=P2^4;//复位端口，我认为和使能口一样。可这样理解
int c;
UCHAR
UCHAR
UCHAR
//UCHAR
UCHAR
line[]="年月日";
line2[]="时分秒";
line3[]="星期";
table[]="一二三四五六日";
digit[]="0123456789";
void show_on( UCHAR ADD);
void DS1302_init();
void DS1302_write(UCHAR add,UCHAR dat);
//void LCD_chinese( UCHAR P[10]);
void LCD_rw(UCHAR wr,bit n);
/*******************************************************************
函数名称：void delay（）；
函数功能： ms 延时
输入参数： x ，延时时间
输出函数： 无
********************************************************************/
//ms 延时
void delay( UINT x)
{
UINT i,j;
for(i=x;i>0;i--)
for(j=110;j>0;j--);
}
/*******************************************************************
函数名称：void LCD_rw(UCHAR com,bit n)
函数功能： LCD 的数据和命令写入
输入参数： wr 要写入的数据和命令 n: n=1 时，写入数据。n=0 时写入命令
输出函数： 无
********************************************************************/
void LCD_rw(UCHAR wr,bit n)
{
rw=0;
P0=wr;
rs=(0|n);
en=0;
delay(5);
en=1;
delay(5);
en=0;
delay(5);
}
void LCD_chinese( char *P )
{
LCD_rw( *P,1);
P++;
LCD_rw( *P,1);
}
/*******************************************************************
函数名称： LCD_init()
函数功能： LCD12864 的初始化
输入参数： 无
输出函数： 无
********************************************************************/
void LCD_init()
{
rd=1;
duan=0;
wei=0;
delay(15);
LCD_rw(0x38,0);
delay(5);
LCD_rw(0x30,0);
delay(5);
LCD_rw(0x0c,0);
delay(5);
LCD_rw(0x06,0);
delay(5);
LCD_rw(0x01,0);
delay(5);
}
/*******************************************************************
函数名称：1302write_byte( UCHAR dat)
函数功能： 写入一个字节（ 在 sclk 的上升沿写入，最低位先写入 ）
输入参数： dat 要写入的字节
输出函数： 无
********************************************************************/
void DS1302write_byte( UCHAR dat)
{
int i;
//unsigned char temp;
sclk=0;
for( i=0;i<8;i++)
//dat=temp;
io=dat&0x01; //比原文少延时
sclk=1;
delay(2);
sclk=0;
dat>>=1;
{
}
}
/*******************************************************************

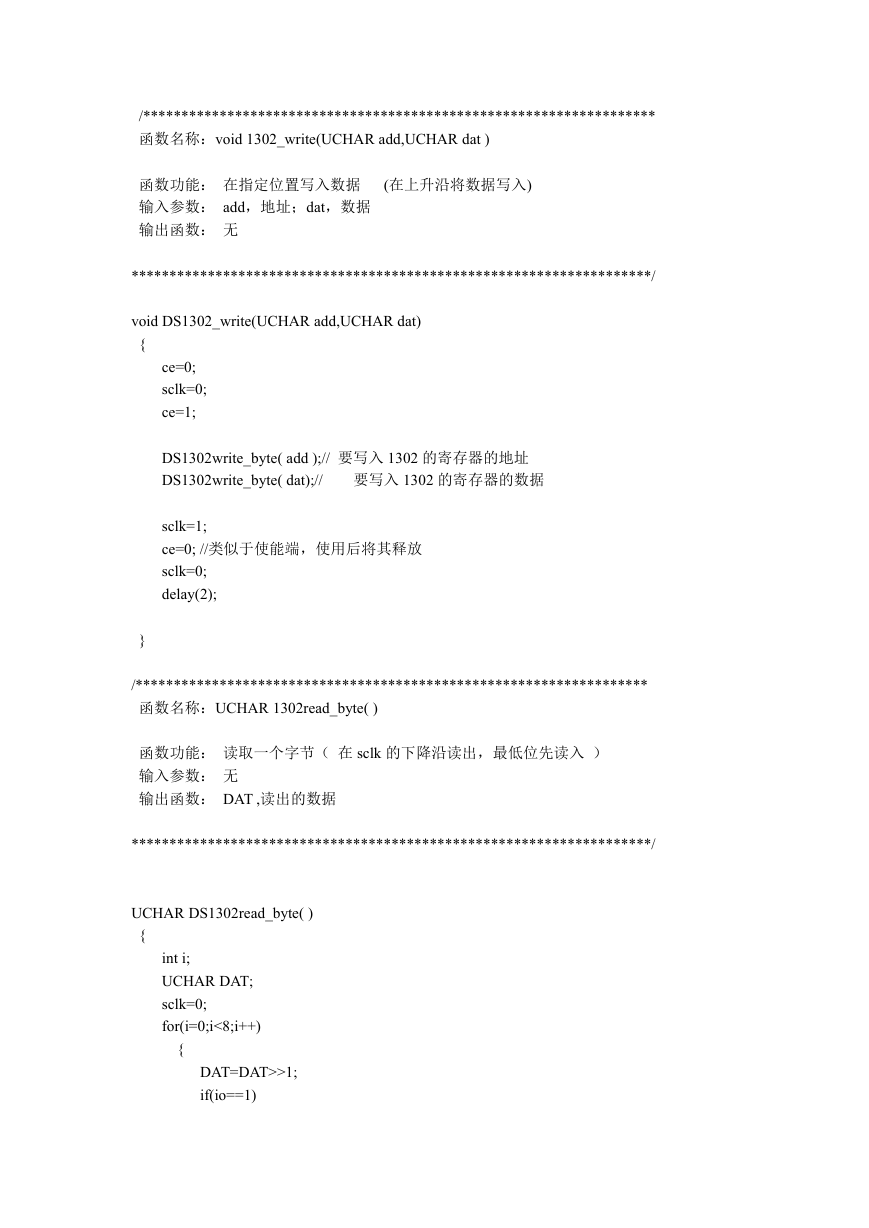

函数名称：void 1302_write(UCHAR add,UCHAR dat )
函数功能： 在指定位置写入数据 (在上升沿将数据写入)
输入参数： add，地址；dat，数据
输出函数： 无
********************************************************************/
void DS1302_write(UCHAR add,UCHAR dat)
{
ce=0;
sclk=0;
ce=1;
DS1302write_byte( add );// 要写入 1302 的寄存器的地址
DS1302write_byte( dat);// 要写入 1302 的寄存器的数据
sclk=1;
ce=0; //类似于使能端，使用后将其释放
sclk=0;
delay(2);
}
/*******************************************************************
函数名称：UCHAR 1302read_byte( )
函数功能： 读取一个字节（ 在 sclk 的下降沿读出，最低位先读入 ）
输入参数： 无
输出函数： DAT ,读出的数据
********************************************************************/
UCHAR DS1302read_byte( )
{
int i;
UCHAR DAT;
sclk=0;
for(i=0;i<8;i++)
{
DAT=DAT>>1;
if(io==1)
DAT|=0x80;
sclk=1;
delay(2);
sclk=0;
}
return DAT;
}
/*******************************************************************
函数名称： UCHAR 1302_read( UCHAR add )
函数功能： 读出指定位置的数据
输入参数： add，地址；
输出函数： Temp
********************************************************************/
UCHAR DS1302_read( UCHAR add )
{
UCHAR Temp;
ce=0;
sclk=0;
ce=1;
DS1302write_byte( add );
Temp=(DS1302read_byte( ) );
sclk=1 ;
//这里和原文有区别
ce=0;
sclk=0;
return Temp
}
;
//这里有改动，去了个 sclk=1；和 ce=0 换了位置
/*******************************************************************
函数名称： void DS1302_init()
函数功能： 初始化 DS1302
输入参数： 无
输出函数： 无
********************************************************************/

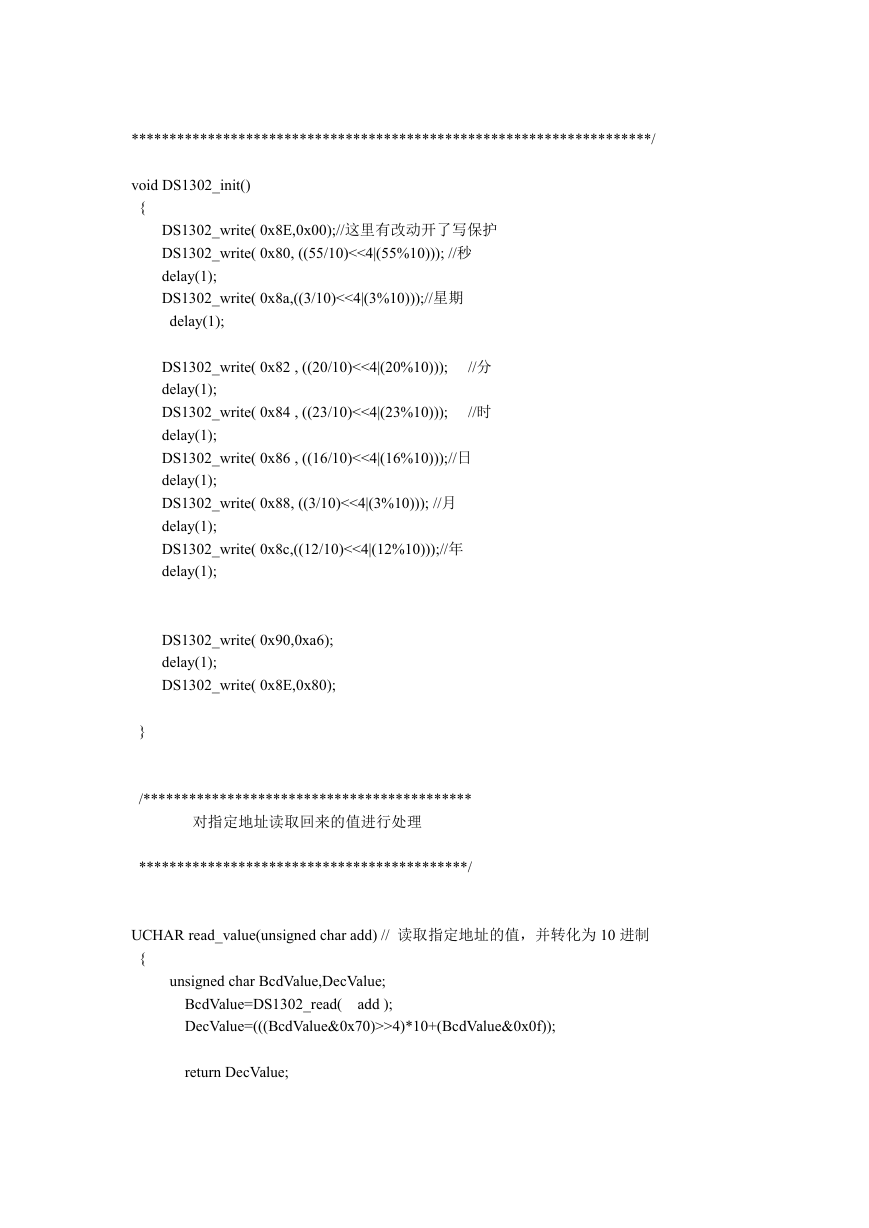

void DS1302_init()
{
DS1302_write( 0x8E,0x00);//这里有改动开了写保护
DS1302_write( 0x80, ((55/10)<<4|(55%10))); //秒
delay(1);
DS1302_write( 0x8a,((3/10)<<4|(3%10)));//星期
delay(1);
//分
//时
DS1302_write( 0x82 , ((20/10)<<4|(20%10)));
delay(1);
DS1302_write( 0x84 , ((23/10)<<4|(23%10)));
delay(1);
DS1302_write( 0x86 , ((16/10)<<4|(16%10)));//日
delay(1);
DS1302_write( 0x88, ((3/10)<<4|(3%10))); //月
delay(1);
DS1302_write( 0x8c,((12/10)<<4|(12%10)));//年
delay(1);
DS1302_write( 0x90,0xa6);
delay(1);
DS1302_write( 0x8E,0x80);
}
/*******************************************
对指定地址读取回来的值进行处理
*******************************************/
UCHAR read_value(unsigned char add) // 读取指定地址的值，并转化为 10 进制
{
unsigned char BcdValue,DecValue;
add );
BcdValue=DS1302_read(
DecValue=(((BcdValue&0x70)>>4)*10+(BcdValue&0x0f));
return DecValue;
}

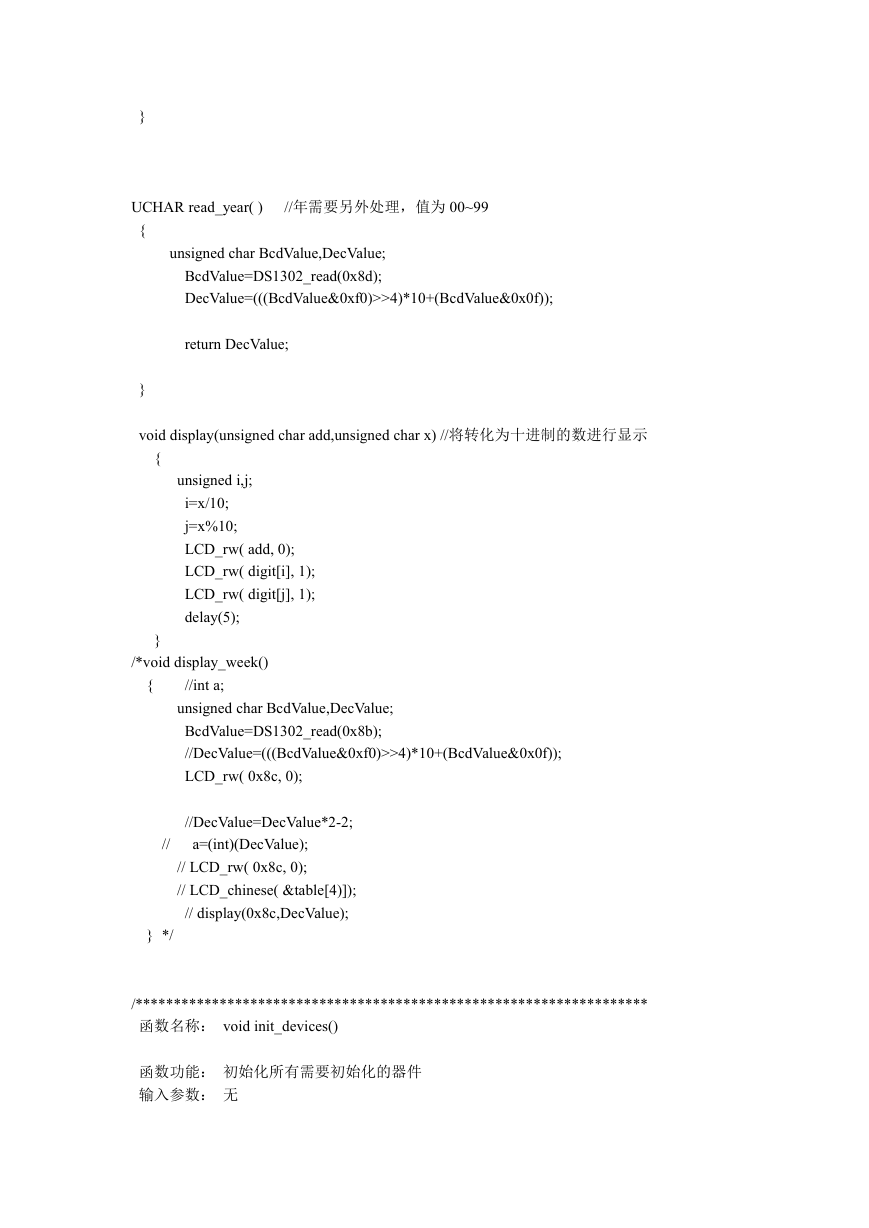

UCHAR read_year( )
{
//年需要另外处理，值为 00~99
unsigned char BcdValue,DecValue;
BcdValue=DS1302_read(0x8d);
DecValue=(((BcdValue&0xf0)>>4)*10+(BcdValue&0x0f));
return DecValue;
}
void display(unsigned char add,unsigned char x) //将转化为十进制的数进行显示
{
}
unsigned i,j;
i=x/10;
j=x%10;
LCD_rw( add, 0);
LCD_rw( digit[i], 1);
LCD_rw( digit[j], 1);
delay(5);
/*void display_week()
{
//int a;
unsigned char BcdValue,DecValue;
BcdValue=DS1302_read(0x8b);
//DecValue=(((BcdValue&0xf0)>>4)*10+(BcdValue&0x0f));
LCD_rw( 0x8c, 0);
//
//DecValue=DecValue*2-2;
a=(int)(DecValue);
// LCD_rw( 0x8c, 0);
// LCD_chinese( &table[4)]);
// display(0x8c,DecValue);
} */
/*******************************************************************
函数名称： void init_devices()
函数功能： 初始化所有需要初始化的器件
输入参数： 无
输出函数： 无
********************************************************************/

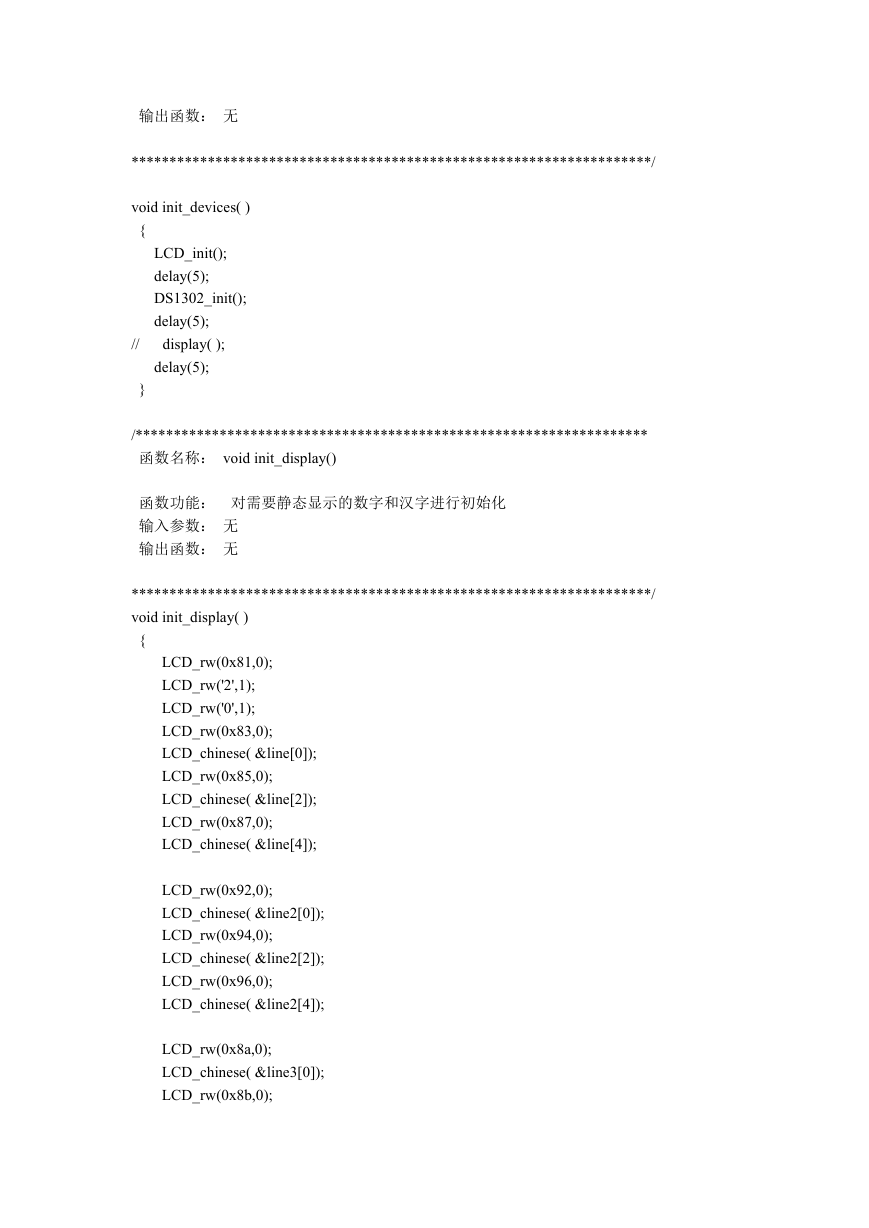

void init_devices( )
{
LCD_init();
delay(5);
DS1302_init();
delay(5);
display( );
delay(5);
//
}
/*******************************************************************
函数名称： void init_display()
函数功能： 对需要静态显示的数字和汉字进行初始化
输入参数： 无
输出函数： 无
********************************************************************/
void init_display( )
{
LCD_rw(0x81,0);
LCD_rw('2',1);
LCD_rw('0',1);
LCD_rw(0x83,0);
LCD_chinese( &line[0]);
LCD_rw(0x85,0);
LCD_chinese( &line[2]);
LCD_rw(0x87,0);
LCD_chinese( &line[4]);
LCD_rw(0x92,0);
LCD_chinese( &line2[0]);
LCD_rw(0x94,0);
LCD_chinese( &line2[2]);
LCD_rw(0x96,0);
LCD_chinese( &line2[4]);
LCD_rw(0x8a,0);
LCD_chinese( &line3[0]);
LCD_rw(0x8b,0);
