1)电源由35/10KV总降压变电所采用架空线路受电,线路长300M。
历年最高气温: 40.6℃
历年最低气温: -7.7℃
一月最低气温: 5.3℃
七月最高气温: 29.6℃

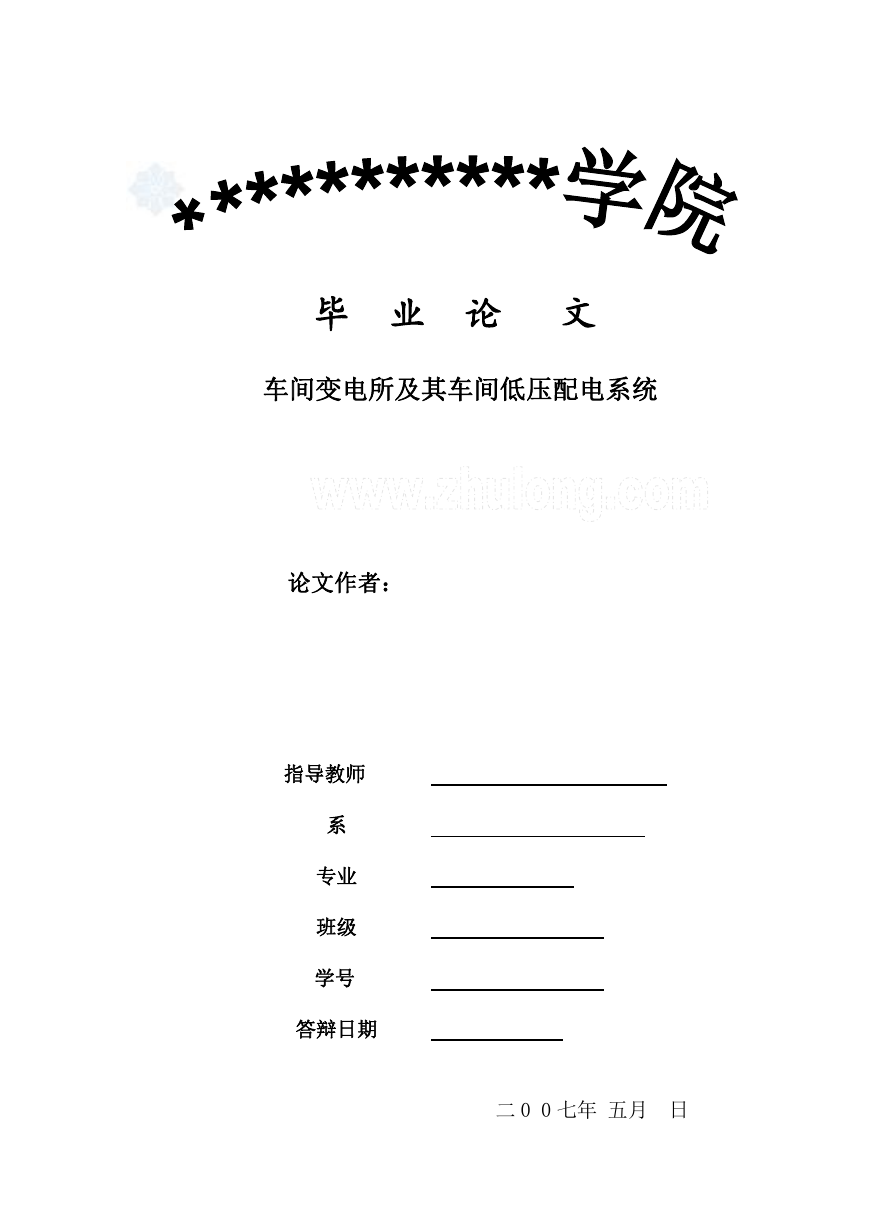

毕 业 论 文 车间变电所及其车间低压配电系统 论文作者: 指导教师 系 专业 班级 学号 答辩日期 二 0 0 七年 五月 日
目 录 摘要┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉( ) 引言或综述┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉( ) 材料与方法┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉( ) 一 材料┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉( ) 二 方法┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉( ) 结果与分析(讨论)┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉( ) 小结┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉( ) 参考文献┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉( ) 致谢┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉( ) 2

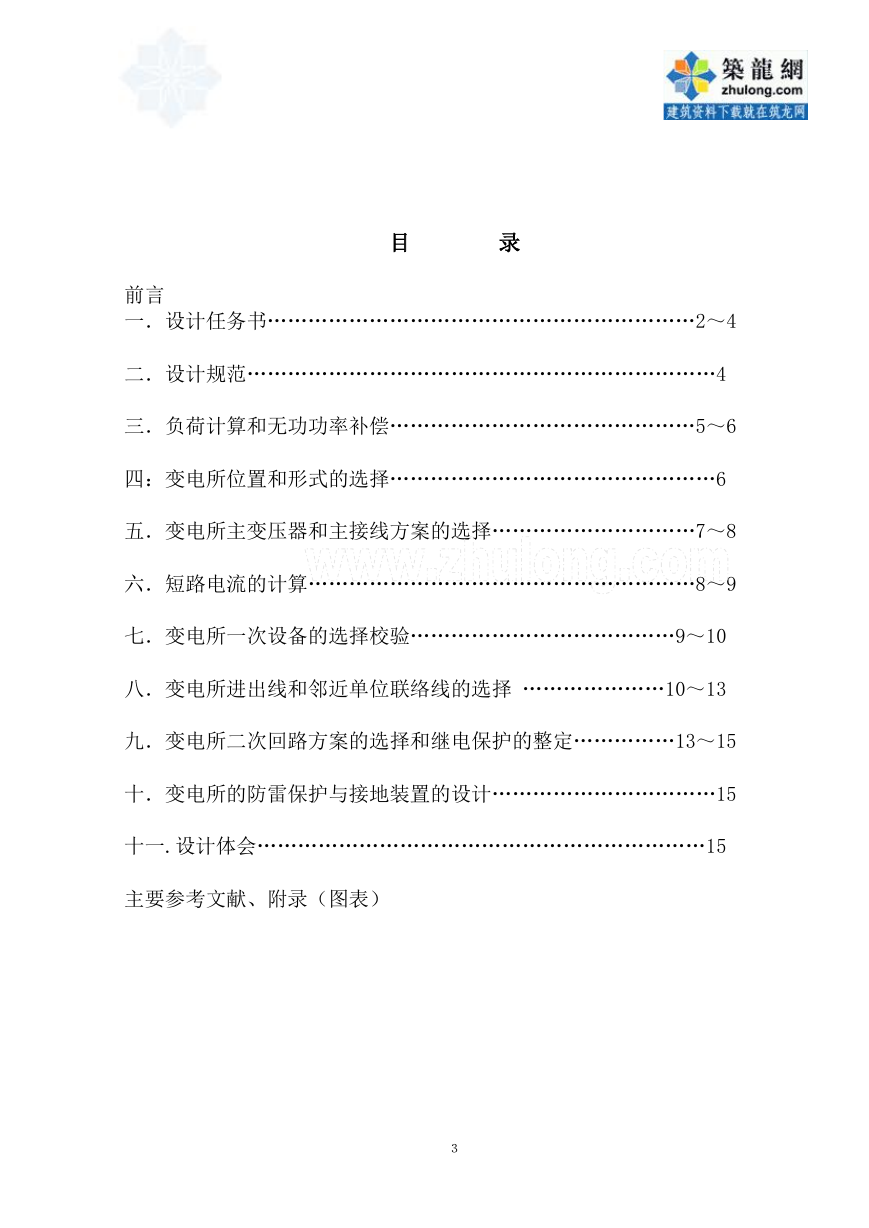

目 录 前言 一.设计任务书………………………………………………………2~4 二.设计规范……………………………………………………………4 三.负荷计算和无功功率补偿………………………………………5~6 四:变电所位置和形式的选择…………………………………………6 五.变电所主变压器和主接线方案的选择…………………………7~8 六.短路电流的计算…………………………………………………8~9 七.变电所一次设备的选择校验…………………………………9~10 八.变电所进出线和邻近单位联络线的选择 …………………10~13 九.变电所二次回路方案的选择和继电保护的整定……………13~15 十.变电所的防雷保护与接地装置的设计……………………………15 十一.设计体会…………………………………………………………15 主要参考文献、附录(图表) 3

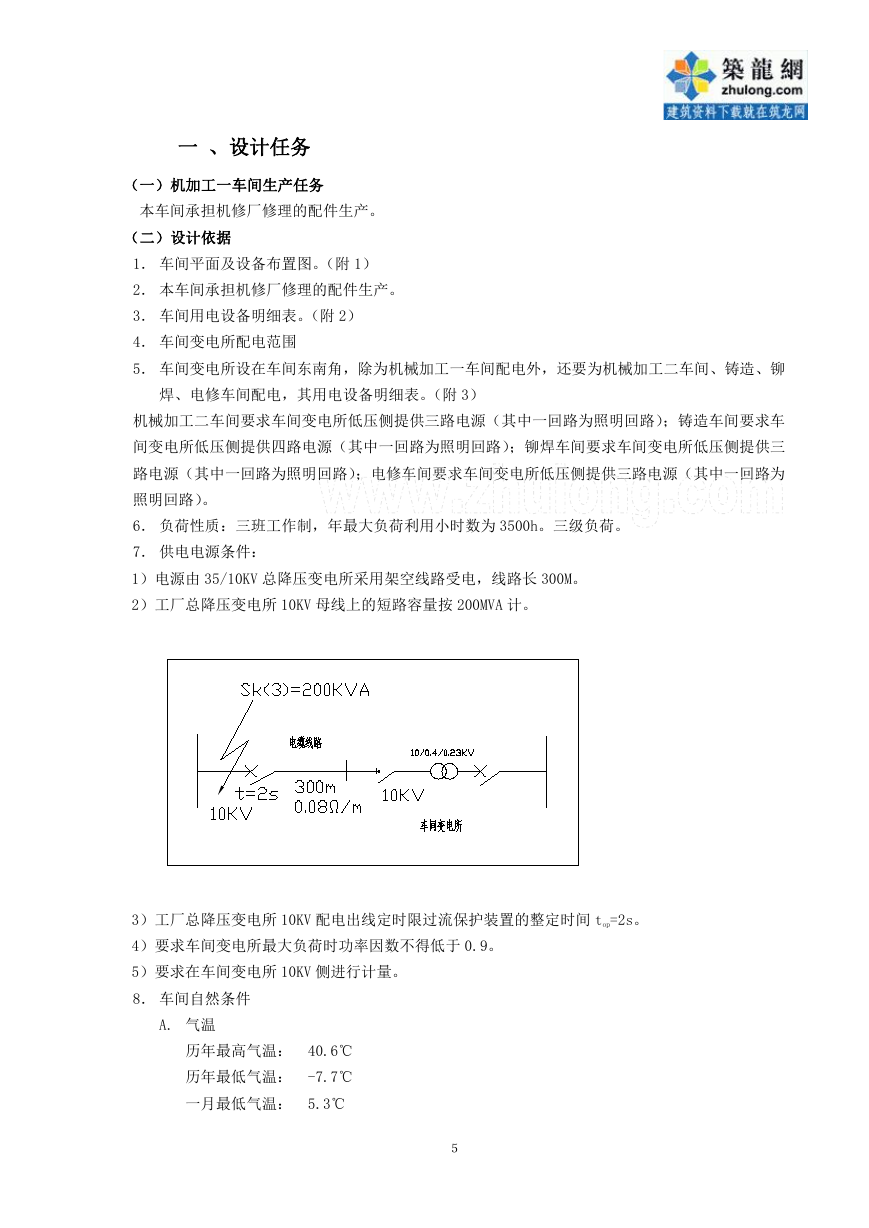

一 、设计任务 (一)机加工一车间生产任务 本车间承担机修厂修理的配件生产。 (二)设计依据 1. 车间平面及设备布置图。(附 1) 2. 本车间承担机修厂修理的配件生产。 3. 车间用电设备明细表。(附 2) 4. 车间变电所配电范围 5. 车间变电所设在车间东南角,除为机械加工一车间配电外,还要为机械加工二车间、铸造、铆 焊、电修车间配电,其用电设备明细表。(附 3) 机械加工二车间要求车间变电所低压侧提供三路电源(其中一回路为照明回路);铸造车间要求车 间变电所低压侧提供四路电源(其中一回路为照明回路);铆焊车间要求车间变电所低压侧提供三 路电源(其中一回路为照明回路);电修车间要求车间变电所低压侧提供三路电源(其中一回路为 照明回路)。 6. 负荷性质:三班工作制,年最大负荷利用小时数为 3500h。三级负荷。 7. 供电电源条件: 1)电源由 35/10KV 总降压变电所采用架空线路受电,线路长 300M。 2)工厂总降压变电所 10KV 母线上的短路容量按 200MVA 计。 3)工厂总降压变电所 10KV 配电出线定时限过流保护装置的整定时间 top=2s。 4)要求车间变电所最大负荷时功率因数不得低于 0.9。 5)要求在车间变电所 10KV 侧进行计量。 8. 车间自然条件 A. 气温 历年最高气温: 40.6℃ 历年最低气温: -7.7℃ 一月最低气温: 5.3℃ 5

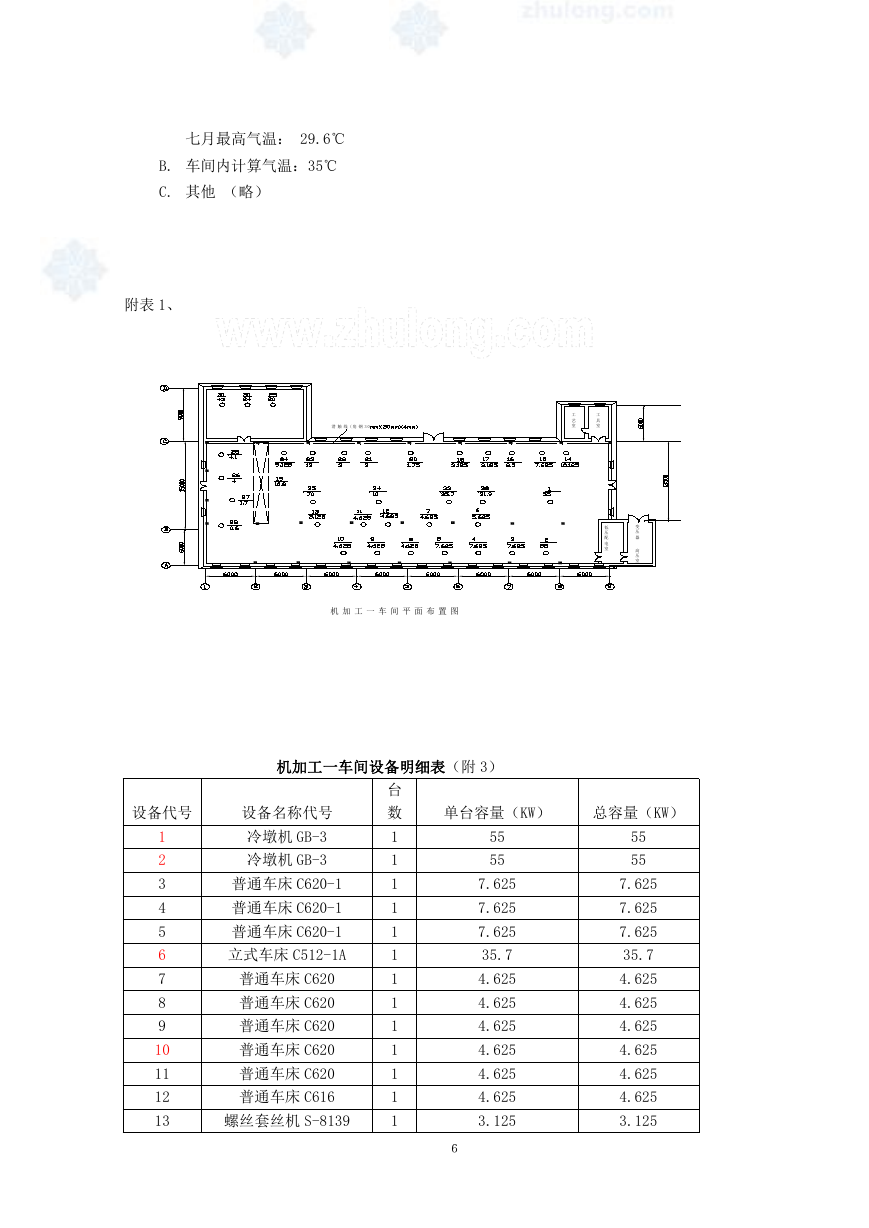

七月最高气温: 29.6℃ B. 车间内计算气温:35℃ C. 其他 (略) 附表 1、 滑 触 线 ( 角 钢 3 0 工 艺 室 工 具 室 低 压 配 电 室 变 压 器 高 压 室 机 加 工 一 车 间 平 面 布 置 图 机加工一车间设备明细表(附 3) 设备代号 设备名称代号 1 2 3 4 5 6 7 8 9 10 11 12 13 冷墩机 GB-3 冷墩机 GB-3 普通车床 C620-1 普通车床 C620-1 普通车床 C620-1 立式车床 C512-1A 普通车床 C620 普通车床 C620 普通车床 C620 普通车床 C620 普通车床 C620 普通车床 C616 螺丝套丝机 S-8139 台 数 1 1 1 1 1 1 1 1 1 1 1 1 1 单台容量(KW) 总容量(KW) 55 55 7.625 7.625 7.625 35.7 4.625 4.625 4.625 4.625 4.625 4.625 3.125 6 55 55 7.625 7.625 7.625 35.7 4.625 4.625 4.625 4.625 4.625 4.625 3.125

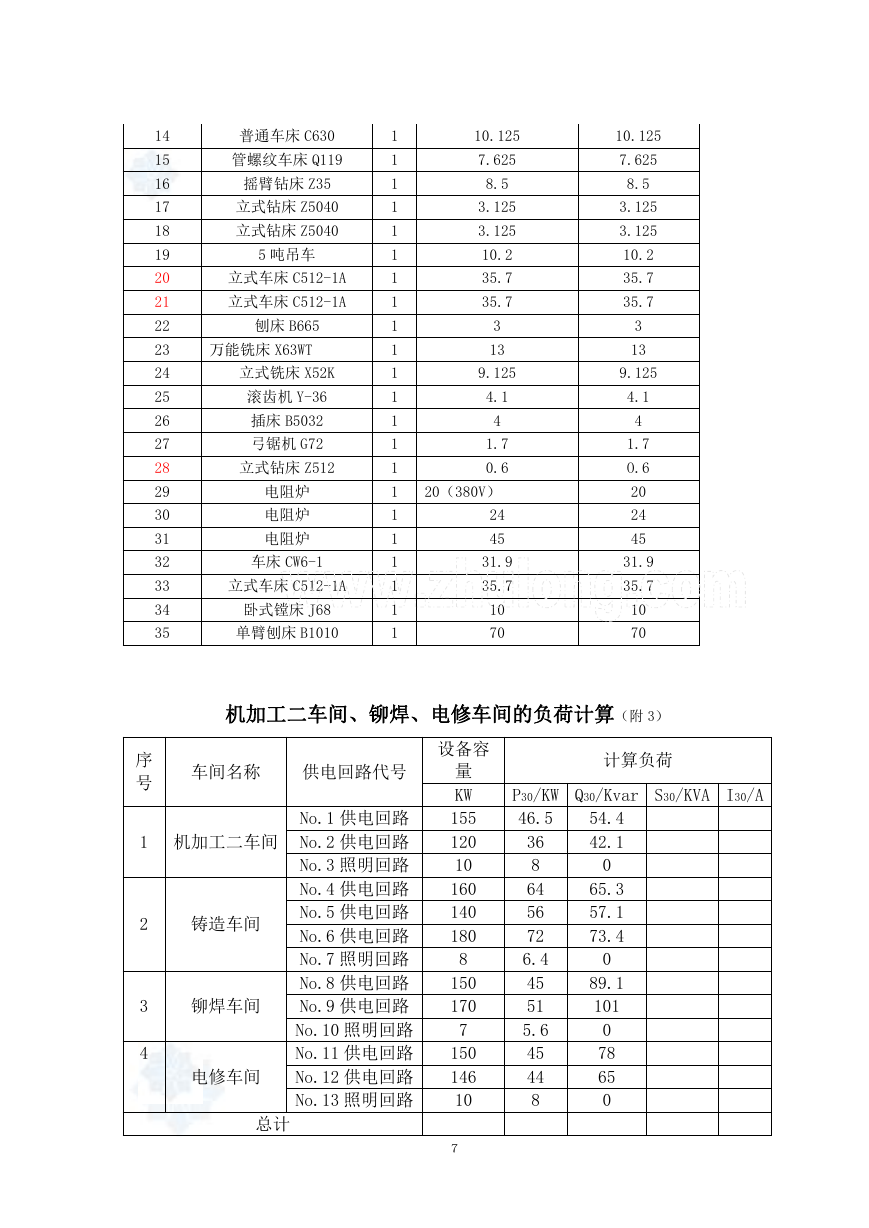

14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 普通车床 C630 管螺纹车床 Q119 摇臂钻床 Z35 立式钻床 Z5040 立式钻床 Z5040 5 吨吊车 立式车床 C512-1A 立式车床 C512-1A 刨床 B665 万能铣床 X63WT 立式铣床 X52K 滚齿机 Y-36 插床 B5032 弓锯机 G72 立式钻床 Z512 电阻炉 电阻炉 电阻炉 车床 CW6-1 立式车床 C512-1A 卧式镗床 J68 单臂刨床 B1010 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 10.125 7.625 8.5 3.125 3.125 10.2 35.7 35.7 3 13 9.125 4.1 4 1.7 0.6 20(380V) 24 45 31.9 35.7 10 70 10.125 7.625 8.5 3.125 3.125 10.2 35.7 35.7 3 13 9.125 4.1 4 1.7 O.6 20 24 45 31.9 35.7 10 70 机加工二车间、铆焊、电修车间的负荷计算(附 3) 序 号 车间名称 供电回路代号 1 机加工二车间 2 3 4 铸造车间 铆焊车间 电修车间 总计 No.1 供电回路 No.2 供电回路 No.3 照明回路 No.4 供电回路 No.5 供电回路 No.6 供电回路 No.7 照明回路 No.8 供电回路 No.9 供电回路 No.10 照明回路 No.11 供电回路 No.12 供电回路 No.13 照明回路 设备容 量 KW 155 120 10 160 140 180 8 150 170 7 150 146 10 7 计算负荷 P30/KW Q30/Kvar S30/KVA I30/A 46.5 54.4 42.1 0 65.3 57.1 73.4 0 89.1 101 0 78 65 0 36 8 64 56 72 6.4 45 51 5.6 45 44 8

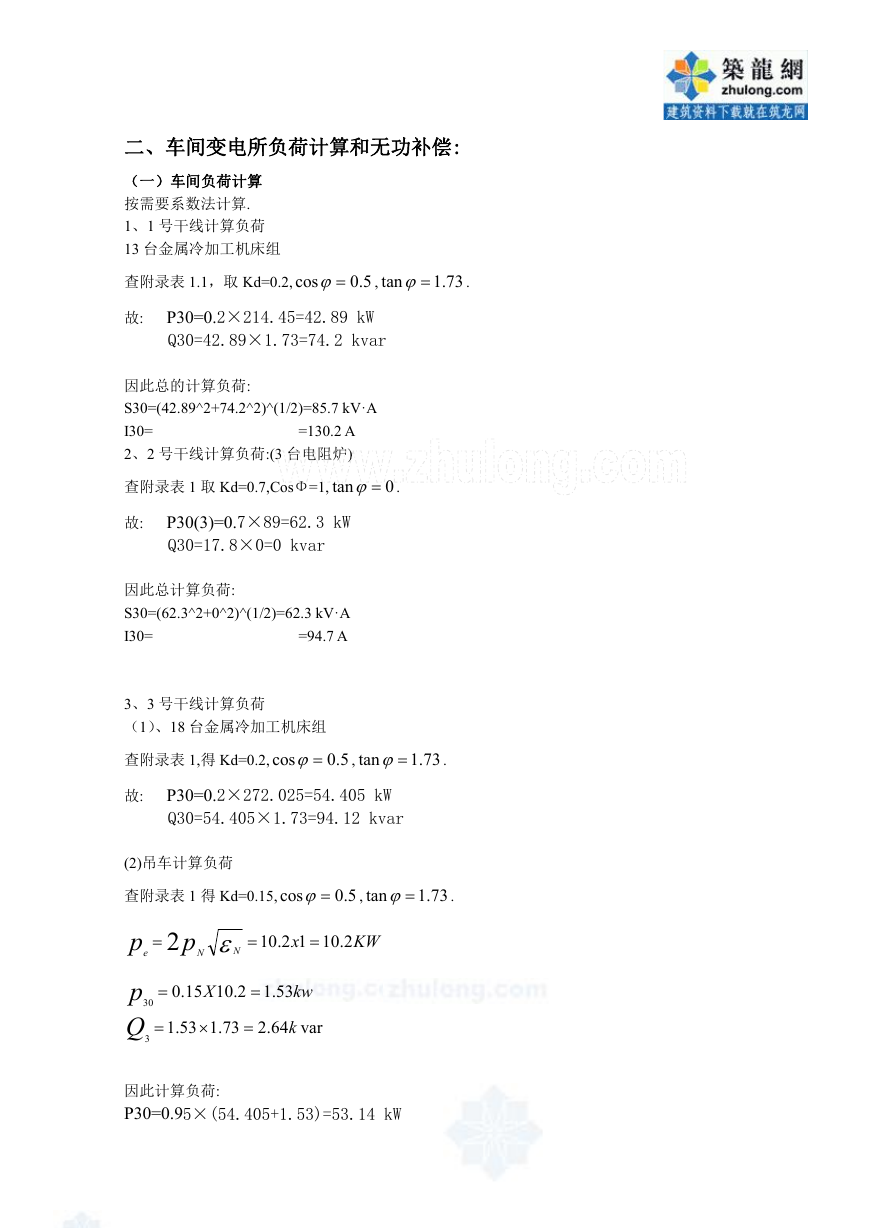

二、车间变电所负荷计算和无功补偿: (一)车间负荷计算 按需要系数法计算. 1、1 号干线计算负荷 13 台金属冷加工机床组 查附录表 1.1,取 Kd=0.2, cos  5.0 , tan  73.1 . 故: P30=0.2×214.45=42.89 kW Q30=42.89×1.73=74.2 kvar 因此总的计算负荷: S30=(42.89^2+74.2^2)^(1/2)=85.7 kV·A I30= =130.2 A 2、2 号干线计算负荷:(3 台电阻炉) 查附录表 1 取 Kd=0.7,CosΦ=1, tan  . 0 故: P30(3)=0.7×89=62.3 kW Q30=17.8×0=0 kvar 因此总计算负荷: S30=(62.3^2+0^2)^(1/2)=62.3 kV·A =94.7 A I30= 3、3 号干线计算负荷 (1)、18 台金属冷加工机床组 cos  查附录表 1,得 Kd=0.2, 5.0 , tan  73.1 . 故: P30=0.2×272.025=54.405 kW Q30=54.405×1.73=94.12 kvar (2)吊车计算负荷 cos  5.0 , tan  73.1 . 12.10 x  2.10 KW e N   p 2  N 查附录表 1 得 Kd=0.15, p p Q 73.1 15.0 53.1   30 3  X 53.12.10  kw  64.2 k var 因此计算负荷: P30=0.95×(54.405+1.53)=53.14 kW 8
