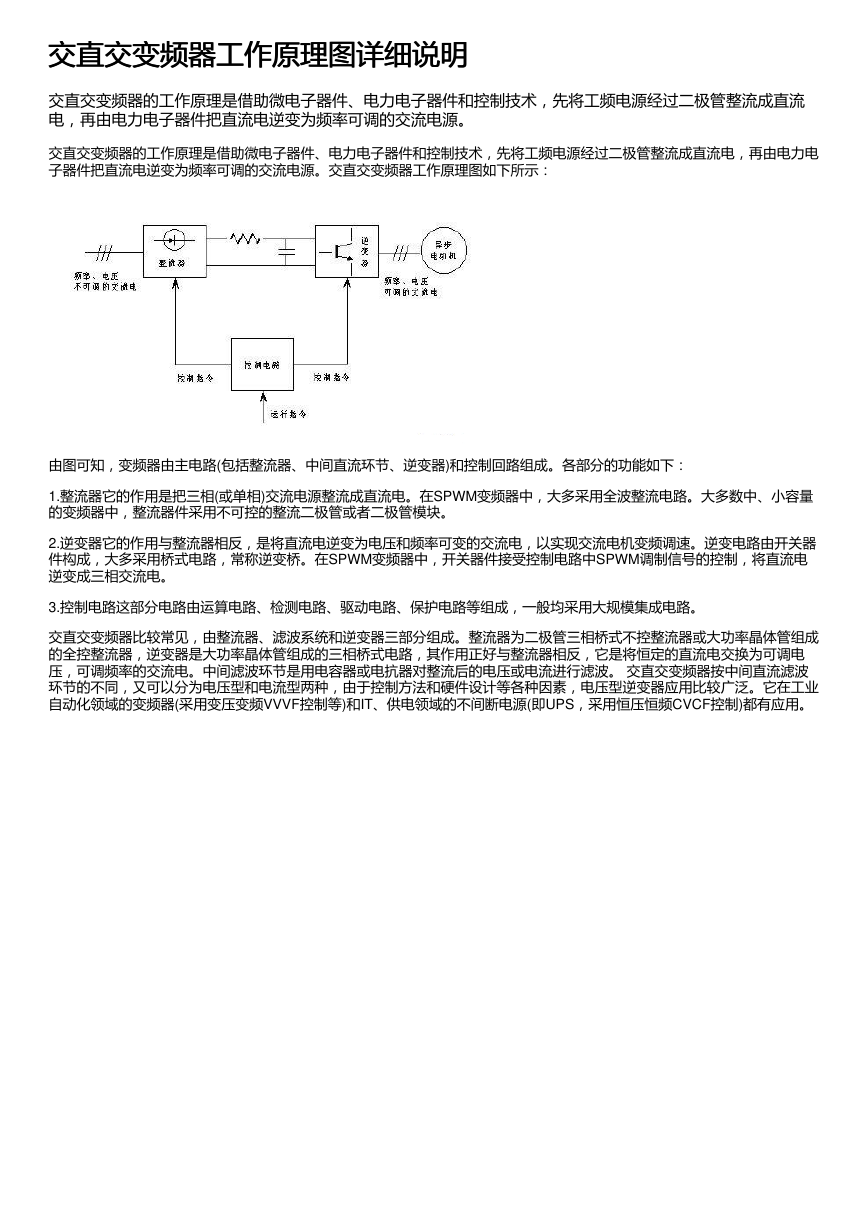

交直交变频器工作原理图详细说明 交直交变频器工作原理图详细说明 交直交变频器的工作原理是借助微电子器件、电力电子器件和控制技术，先将工频电源经过二极管整流成直流 电，再由电力电子器件把直流电逆变为频率可调的交流电源。 交直交变频器的工作原理是借助微电子器件、电力电子器件和控制技术，先将工频电源经过二极管整流成直流电，再由电力电 子器件把直流电逆变为频率可调的交流电源。交直交变频器工作原理图如下所示： 由图可知，变频器由主电路(包括整流器、中间直流环节、逆变器)和控制回路组成。各部分的功能如下： 1.整流器它的作用是把三相(或单相)交流电源整流成直流电。在SPWM变频器中，大多采用全波整流电路。大多数中、小容量 的变频器中，整流器件采用不可控的整流二极管或者二极管模块。 2.逆变器它的作用与整流器相反，是将直流电逆变为电压和频率可变的交流电，以实现交流电机变频调速。逆变电路由开关器 件构成，大多采用桥式电路，常称逆变桥。在SPWM变频器中，开关器件接受控制电路中SPWM调制信号的控制，将直流电 逆变成三相交流电。 3.控制电路这部分电路由运算电路、检测电路、驱动电路、保护电路等组成，一般均采用大规模集成电路。 交直交变频器比较常见，由整流器、滤波系统和逆变器三部分组成。整流器为二极管三相桥式不控整流器或大功率晶体管组成 的全控整流器，逆变器是大功率晶体管组成的三相桥式电路，其作用正好与整流器相反，它是将恒定的直流电交换为可调电 压，可调频率的交流电。中间滤波环节是用电容器或电抗器对整流后的电压或电流进行滤波。 交直交变频器按中间直流滤波 环节的不同，又可以分为电压型和电流型两种，由于控制方法和硬件设计等各种因素，电压型逆变器应用比较广泛。它在工业 自动化领域的变频器(采用变压变频VVVF控制等)和IT、供电领域的不间断电源(即UPS，采用恒压恒频CVCF控制)都有应用。
