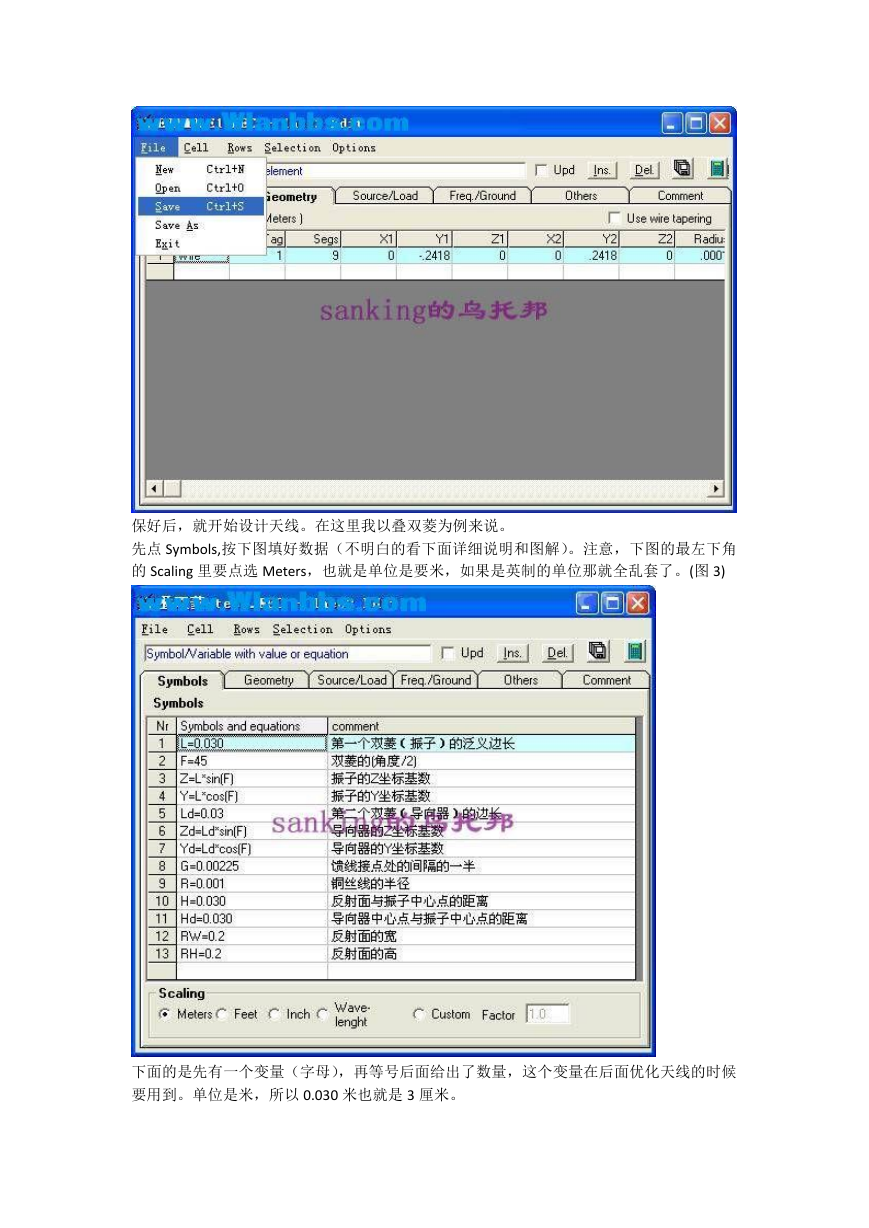

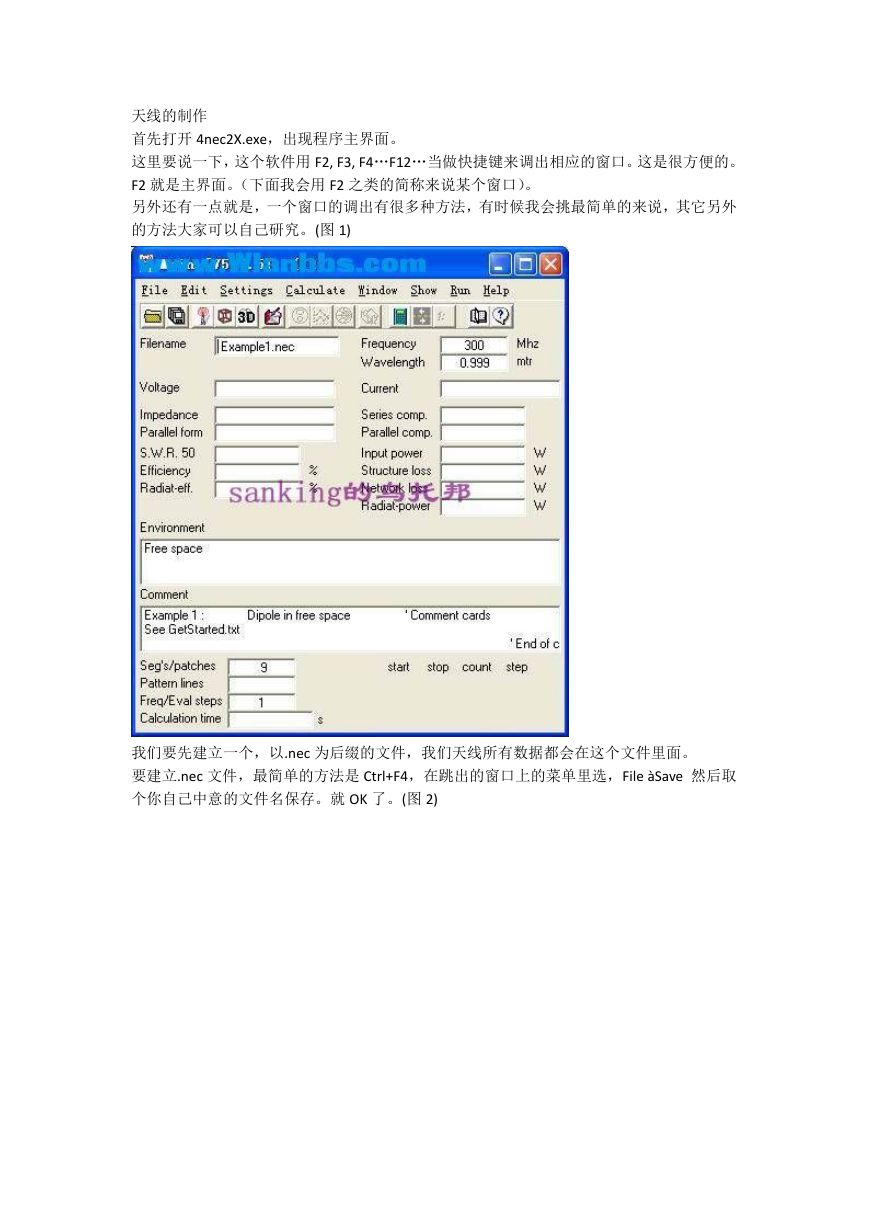

天线的制作首先打开 4nec2X.exe，出现程序主界面。这里要说一下，这个软件用 F2, F3, F4…F12…当做快捷键来调出相应的窗口。这是很方便的。 F2 就是主界面。（下面我会用 F2 之类的简称来说某个窗口）。另外还有一点就是，一个窗口的调出有很多种方法，有时候我会挑最简单的来说，其它另外的方法大家可以自己研究。(图 1) 我们要先建立一个，以.nec 为后缀的文件，我们天线所有数据都会在这个文件里面。要建立.nec 文件，最简单的方法是 Ctrl+F4，在跳出的窗口上的菜单里选，File àSave 然后取个你自己中意的文件名保存。就 OK 了。(图 2)

保好后，就开始设计天线。在这里我以叠双菱为例来说。先点 Symbols,按下图填好数据（不明白的看下面详细说明和图解）。注意，下图的最左下角的 Scaling 里要点选 Meters，也就是单位是要米，如果是英制的单位那就全乱套了。(图 3) 下面的是先有一个变量（字母），再等号后面给出了数量，这个变量在后面优化天线的时候要用到。单位是米，所以 0.030 米也就是 3 厘米。

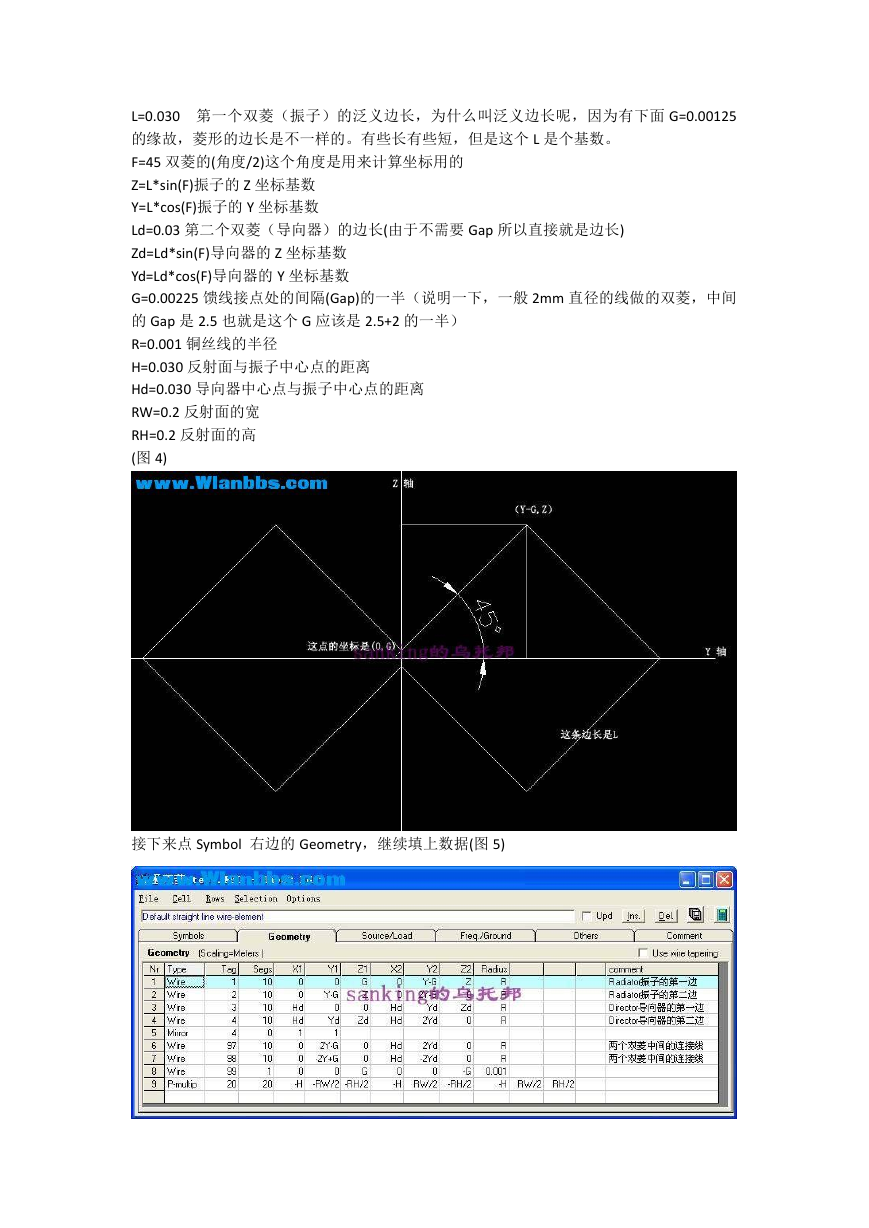

L=0.030 第一个双菱（振子）的泛义边长，为什么叫泛义边长呢，因为有下面 G=0.00125 的缘故，菱形的边长是不一样的。有些长有些短，但是这个 L 是个基数。 F=45 双菱的(角度/2)这个角度是用来计算坐标用的 Z=L*sin(F)振子的 Z 坐标基数 Y=L*cos(F)振子的 Y 坐标基数 Ld=0.03 第二个双菱（导向器）的边长(由于不需要 Gap 所以直接就是边长) Zd=Ld*sin(F)导向器的 Z 坐标基数 Yd=Ld*cos(F)导向器的 Y 坐标基数 G=0.00225 馈线接点处的间隔(Gap)的一半（说明一下，一般 2mm 直径的线做的双菱，中间的 Gap 是 2.5 也就是这个 G 应该是 2.5+2 的一半） R=0.001 铜丝线的半径 H=0.030 反射面与振子中心点的距离 Hd=0.030 导向器中心点与振子中心点的距离 RW=0.2 反射面的宽 RH=0.2 反射面的高 (图 4) 接下来点 Symbol 右边的 Geometry，继续填上数据(图 5)

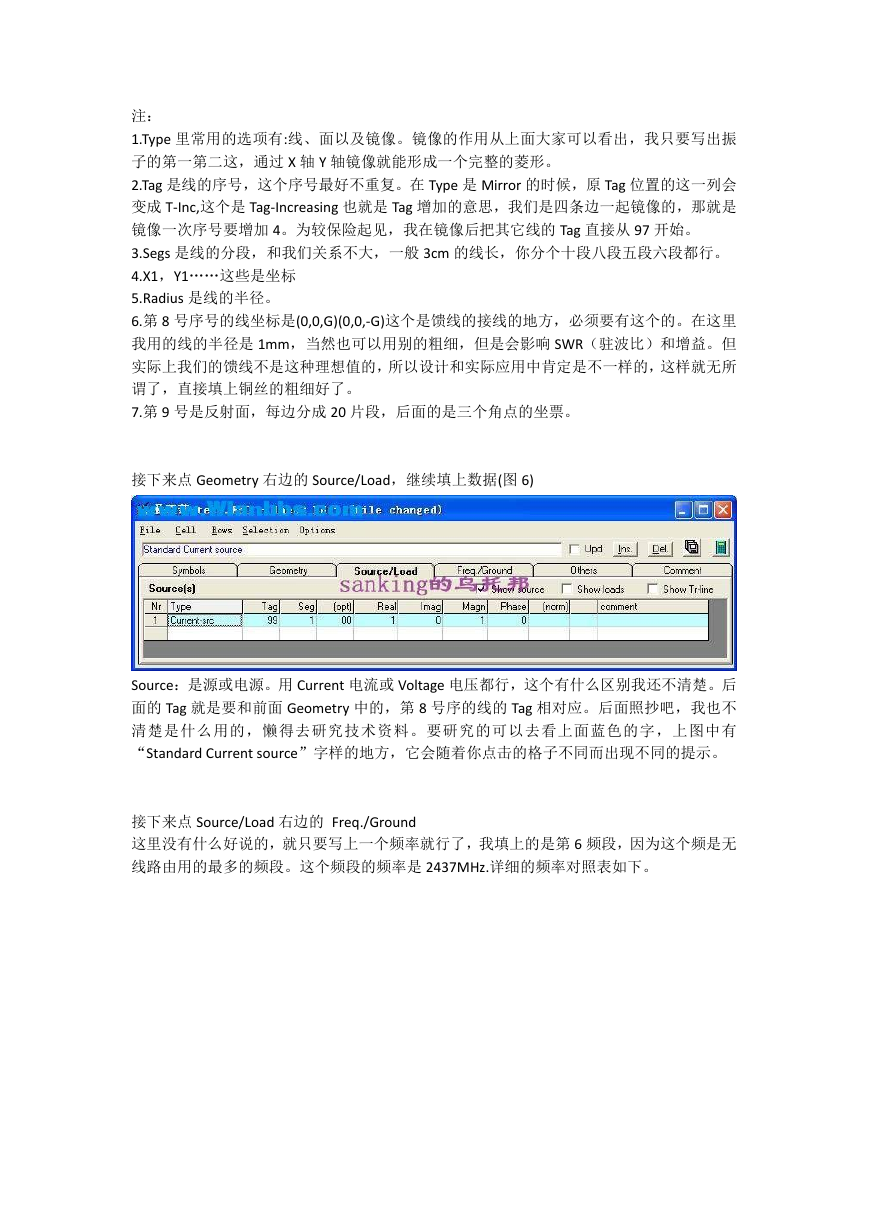

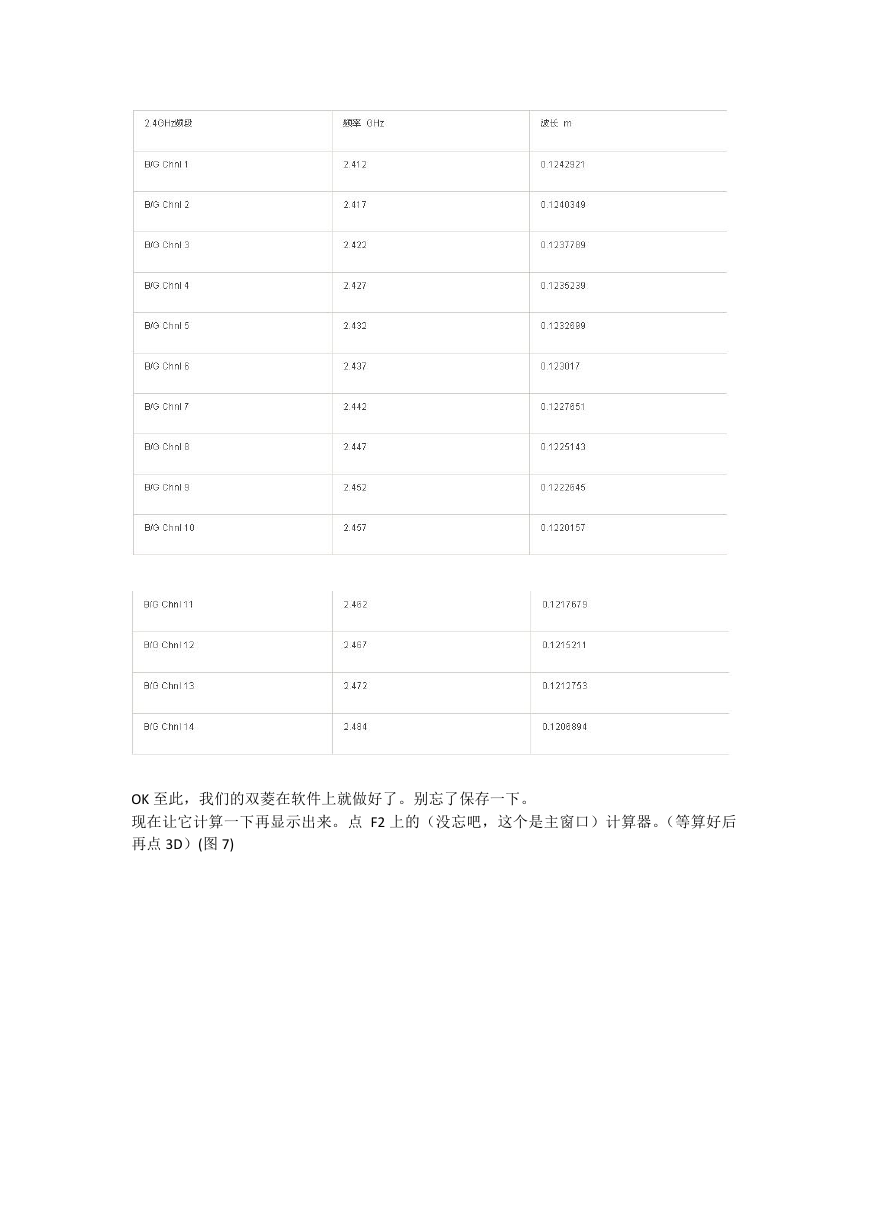

注： 1.Type 里常用的选项有:线、面以及镜像。镜像的作用从上面大家可以看出，我只要写出振子的第一第二这，通过 X 轴 Y 轴镜像就能形成一个完整的菱形。 2.Tag 是线的序号，这个序号最好不重复。在 Type 是 Mirror 的时候，原 Tag 位置的这一列会变成 T-Inc,这个是 Tag-Increasing 也就是 Tag 增加的意思，我们是四条边一起镜像的，那就是镜像一次序号要增加 4。为较保险起见，我在镜像后把其它线的 Tag 直接从 97 开始。 3.Segs 是线的分段，和我们关系不大，一般 3cm 的线长，你分个十段八段五段六段都行。 4.X1，Y1……这些是坐标 5.Radius 是线的半径。 6.第 8 号序号的线坐标是(0,0,G)(0,0,-G)这个是馈线的接线的地方，必须要有这个的。在这里我用的线的半径是 1mm，当然也可以用别的粗细，但是会影响 SWR（驻波比）和增益。但实际上我们的馈线不是这种理想值的，所以设计和实际应用中肯定是不一样的，这样就无所谓了，直接填上铜丝的粗细好了。 7.第 9 号是反射面，每边分成 20 片段，后面的是三个角点的坐票。接下来点 Geometry 右边的 Source/Load，继续填上数据(图 6) Source：是源或电源。用 Current 电流或 Voltage 电压都行，这个有什么区别我还不清楚。后面的 Tag 就是要和前面 Geometry 中的，第 8 号序的线的 Tag 相对应。后面照抄吧，我也不清楚是什么用的，懒得去研究技术资料。要研究的可以去看上面蓝色的字，上图中有 “Standard Current source”字样的地方，它会随着你点击的格子不同而出现不同的提示。接下来点 Source/Load 右边的 Freq./Ground 这里没有什么好说的，就只要写上一个频率就行了，我填上的是第 6 频段，因为这个频是无线路由用的最多的频段。这个频段的频率是 2437MHz.详细的频率对照表如下。

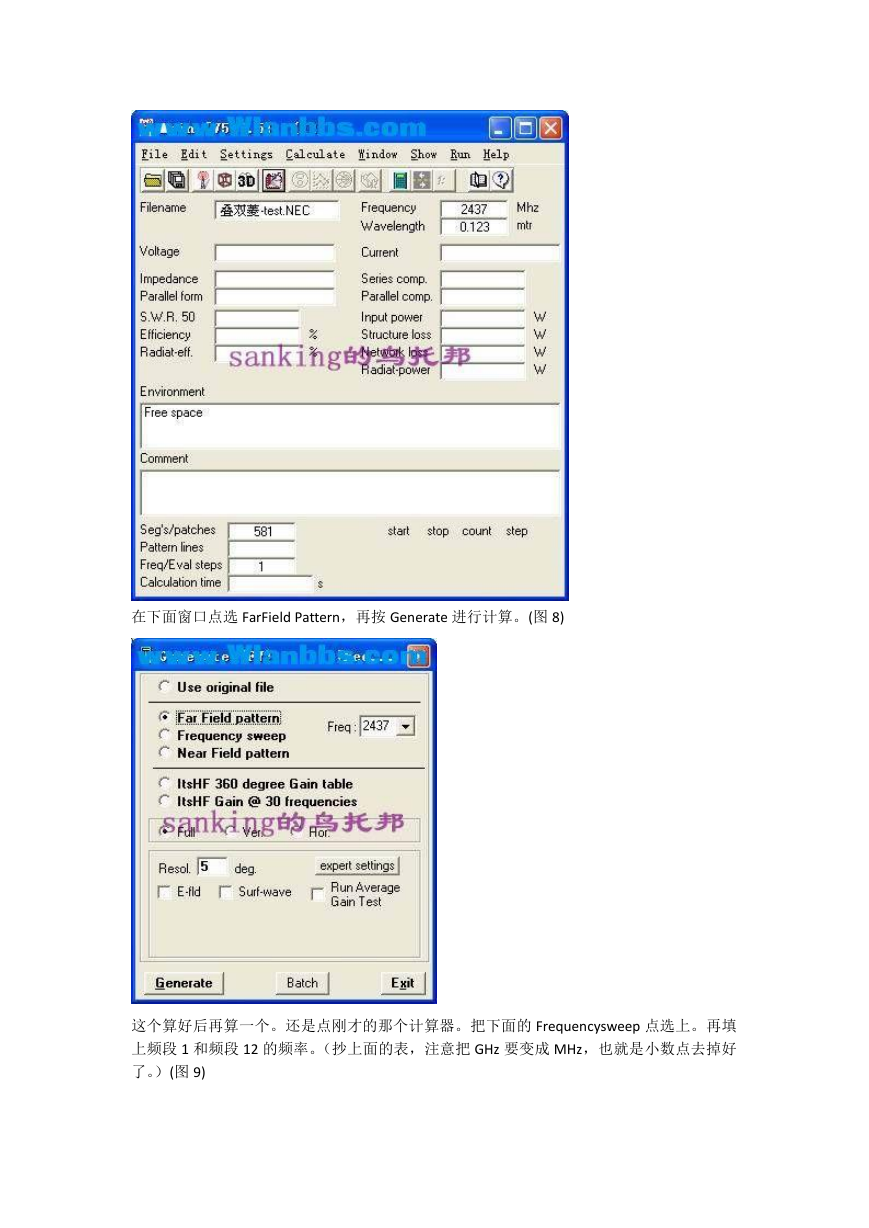

OK 至此，我们的双菱在软件上就做好了。别忘了保存一下。现在让它计算一下再显示出来。点 F2 上的（没忘吧，这个是主窗口）计算器。（等算好后再点 3D）(图 7)

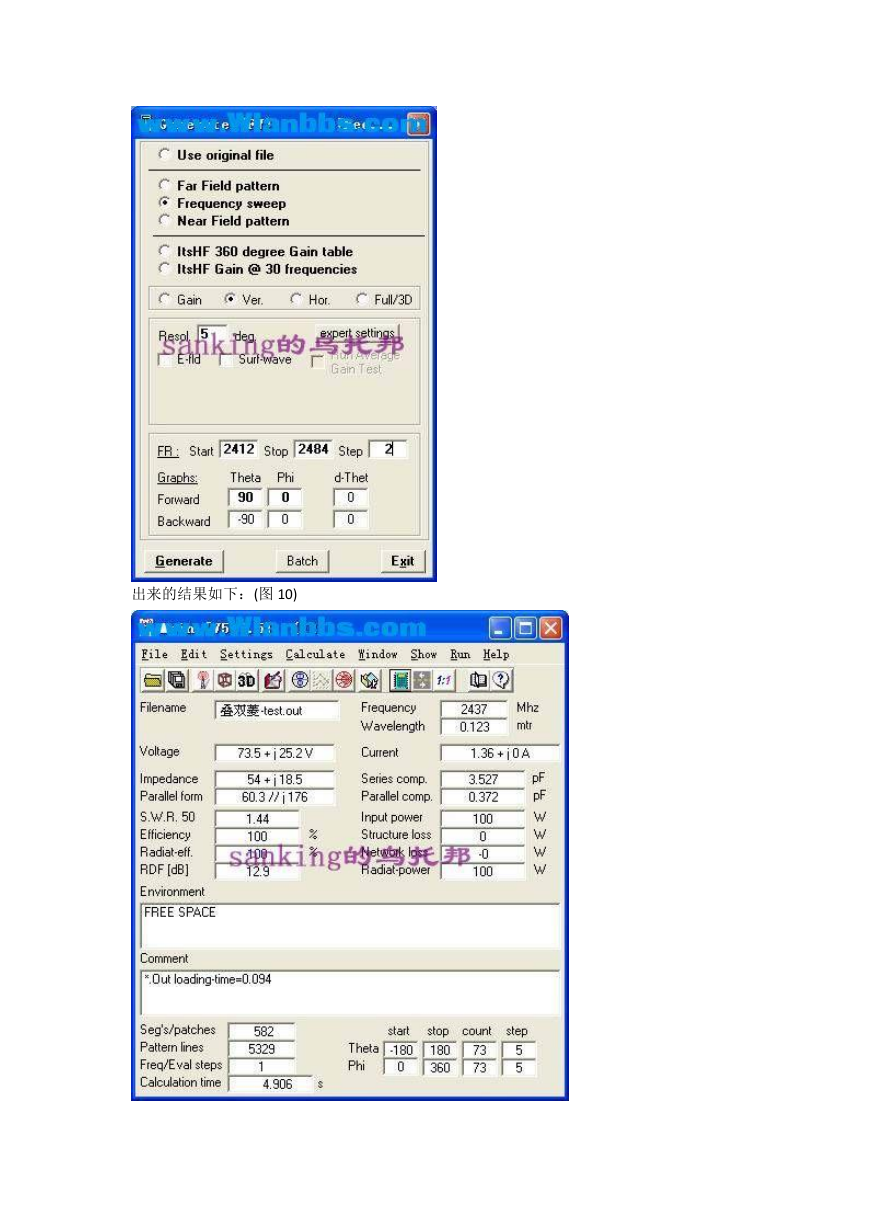

在下面窗口点选 FarField Pattern，再按 Generate 进行计算。(图 8) 这个算好后再算一个。还是点刚才的那个计算器。把下面的 Frequencysweep 点选上。再填上频段 1 和频段 12 的频率。（抄上面的表，注意把 GHz 要变成 MHz，也就是小数点去掉好了。）(图 9)

出来的结果如下：(图 10)

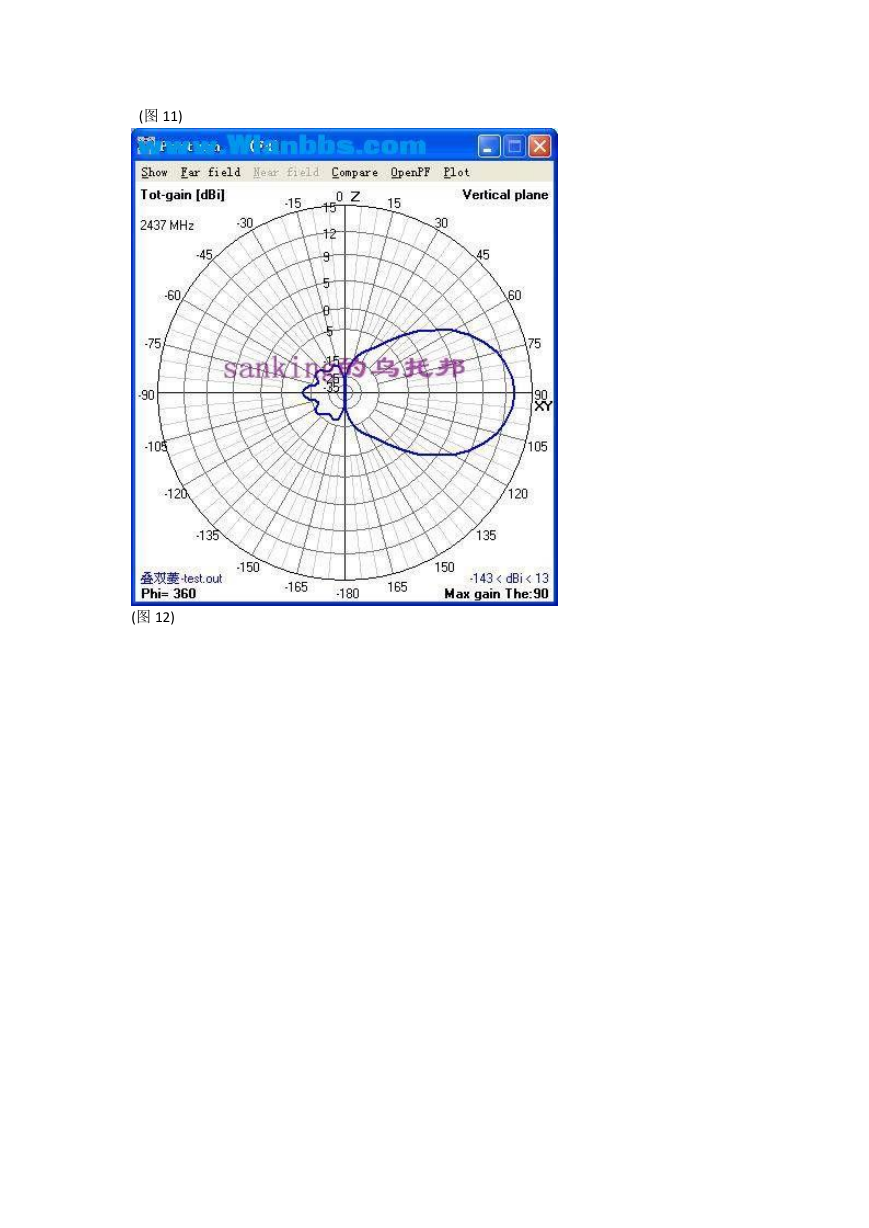

(图 11) (图 12)
