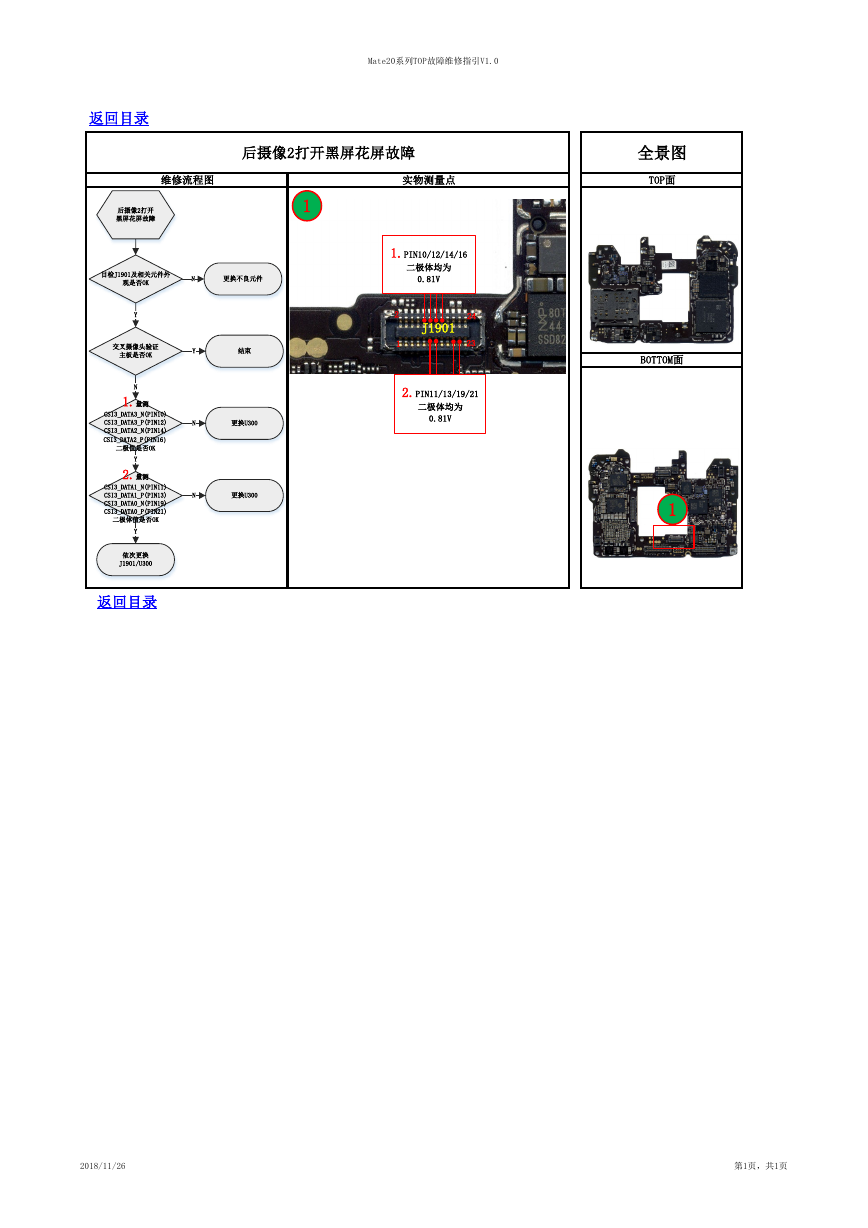

Mate20系列TOP故障维修指引V1.0 返回目录 后摄像2打开黑屏花屏故障 维修流程图 实物测量点 全景图 TOP面 后摄像2打开 黑屏花屏故障 1 目检J1901及相关元件外 观是否OK N 更换不良元件 Y N N 结束 更换U300 更换U300 Y 交叉摄像头验证 主板是否OK N 1.量测 CSI3_DATA3_N(PIN10) CSI3_DATA3_P(PIN12) CSI3_DATA2_N(PIN14) CSI3_DATA2_P(PIN16) 二极值是否OK Y 2.量测 CSI3_DATA1_N(PIN11) CSI3_DATA1_P(PIN13) CSI3_DATA0_N(PIN19) CSI3_DATA0_P(PIN21) 二极体值是否OK Y 依次更换 J1901/U300 返回目录 1.PIN10/12/14/16 二极体均为 0.81V 2 1 J1901 24 23 2.PIN11/13/19/21 二极体均为 0.81V BOTTOM面 1 2018/11/26 第1页，共1页
