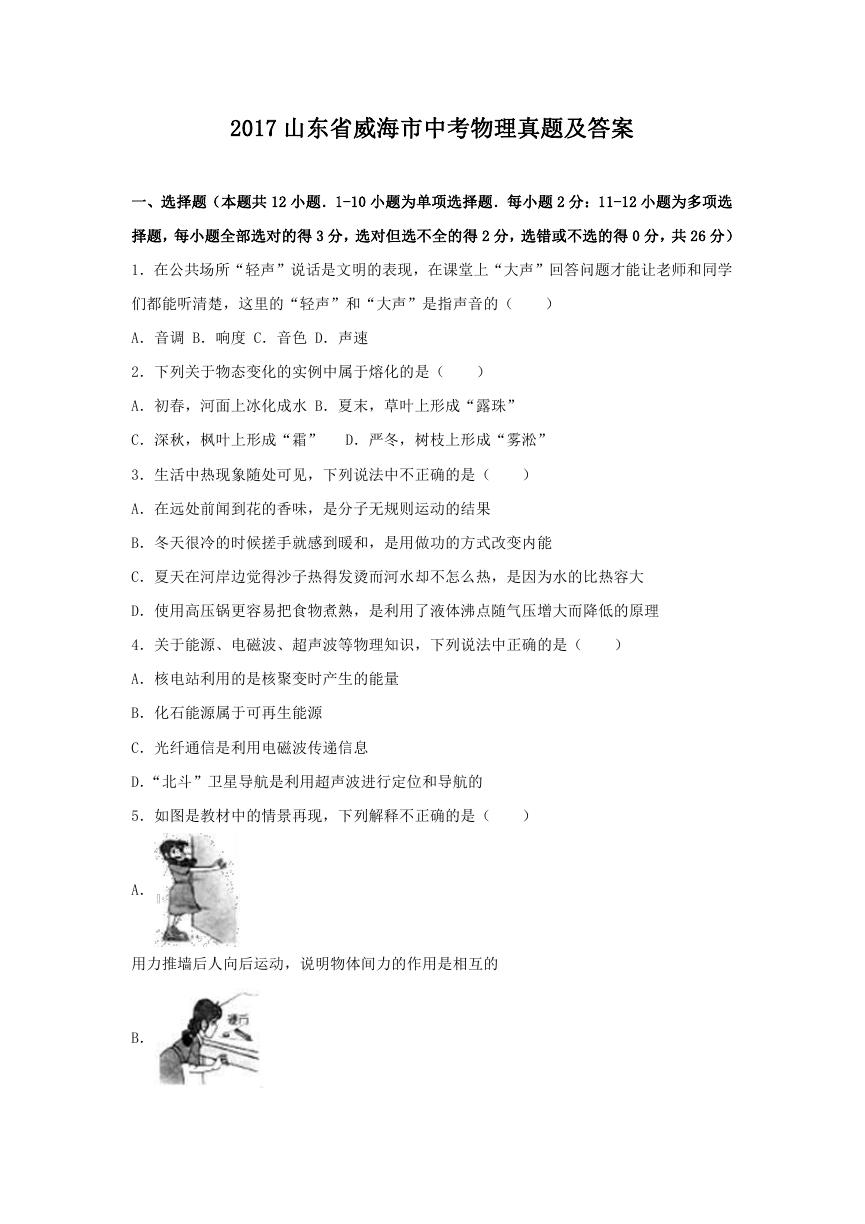

2017 山东省威海市中考物理真题及答案
一、选择题(本题共 12 小题.1-10 小题为单项选择题.每小题 2 分:11-12 小题为多项选
择题,每小题全部选对的得 3 分,选对但选不全的得 2 分,选错或不选的得 0 分,共 26 分)
1.在公共场所“轻声”说话是文明的表现,在课堂上“大声”回答问题才能让老师和同学
们都能听清楚,这里的“轻声”和“大声”是指声音的(
)
A.音调 B.响度 C.音色 D.声速
2.下列关于物态变化的实例中属于熔化的是(
)
A.初春,河面上冰化成水 B.夏末,草叶上形成“露珠”
C.深秋,枫叶上形成“霜” D.严冬,树枝上形成“雾淞”
3.生活中热现象随处可见,下列说法中不正确的是(
)
A.在远处前闻到花的香味,是分子无规则运动的结果
B.冬天很冷的时候搓手就感到暖和,是用做功的方式改变内能
C.夏天在河岸边觉得沙子热得发烫而河水却不怎么热,是因为水的比热容大
D.使用高压锅更容易把食物煮熟,是利用了液体沸点随气压增大而降低的原理
4.关于能源、电磁波、超声波等物理知识,下列说法中正确的是(
)
A.核电站利用的是核聚变时产生的能量
B.化石能源属于可再生能源
C.光纤通信是利用电磁波传递信息
D.“北斗”卫星导航是利用超声波进行定位和导航的
5.如图是教材中的情景再现,下列解释不正确的是(
)
A.
用力推墙后人向后运动,说明物体间力的作用是相互的
B.

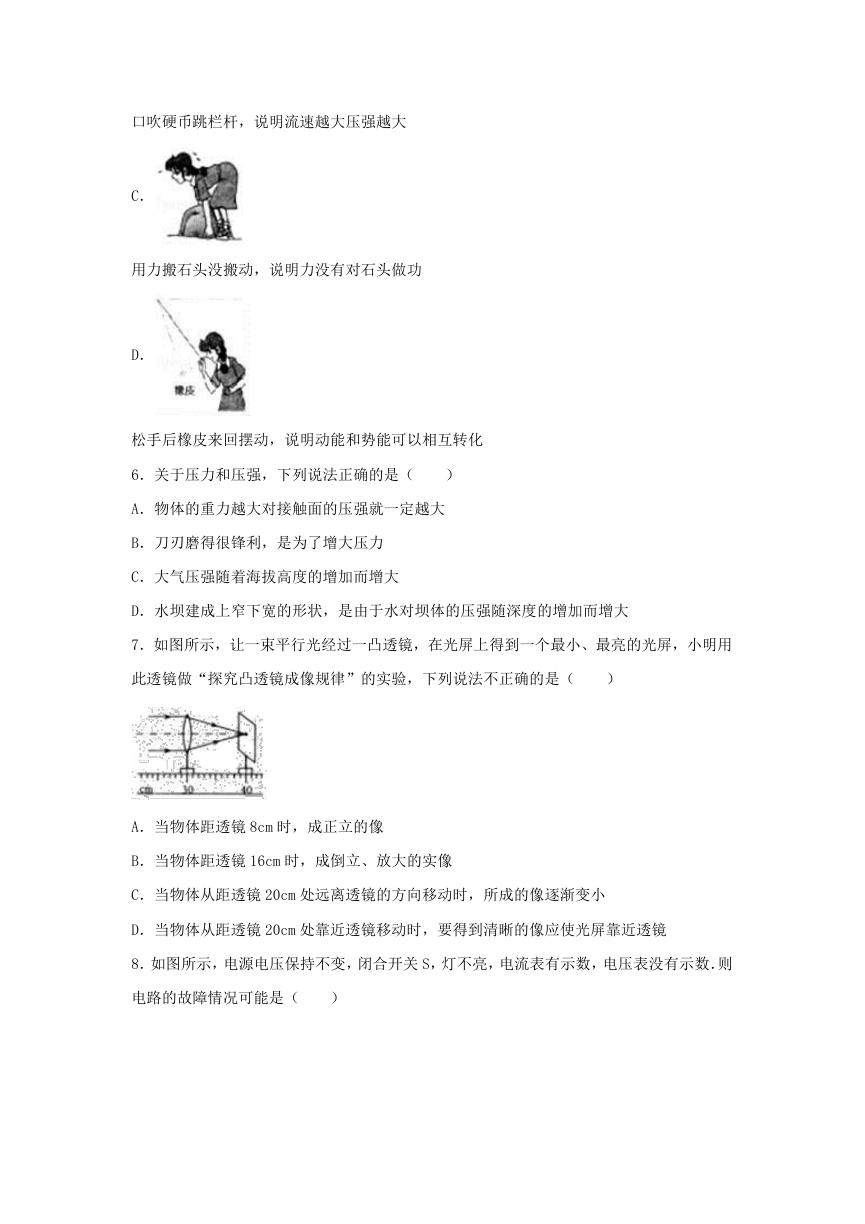

口吹硬币跳栏杆,说明流速越大压强越大
C.
用力搬石头没搬动,说明力没有对石头做功
D.
松手后橡皮来回摆动,说明动能和势能可以相互转化
6.关于压力和压强,下列说法正确的是(
)
A.物体的重力越大对接触面的压强就一定越大
B.刀刃磨得很锋利,是为了增大压力
C.大气压强随着海拔高度的增加而增大
D.水坝建成上窄下宽的形状,是由于水对坝体的压强随深度的增加而增大
7.如图所示,让一束平行光经过一凸透镜,在光屏上得到一个最小、最亮的光屏,小明用
此透镜做“探究凸透镜成像规律”的实验,下列说法不正确的是(
)
A.当物体距透镜 8cm 时,成正立的像
B.当物体距透镜 16cm 时,成倒立、放大的实像
C.当物体从距透镜 20cm 处远离透镜的方向移动时,所成的像逐渐变小
D.当物体从距透镜 20cm 处靠近透镜移动时,要得到清晰的像应使光屏靠近透镜
8.如图所示,电源电压保持不变,闭合开关 S,灯不亮,电流表有示数,电压表没有示数.则
电路的故障情况可能是(
)

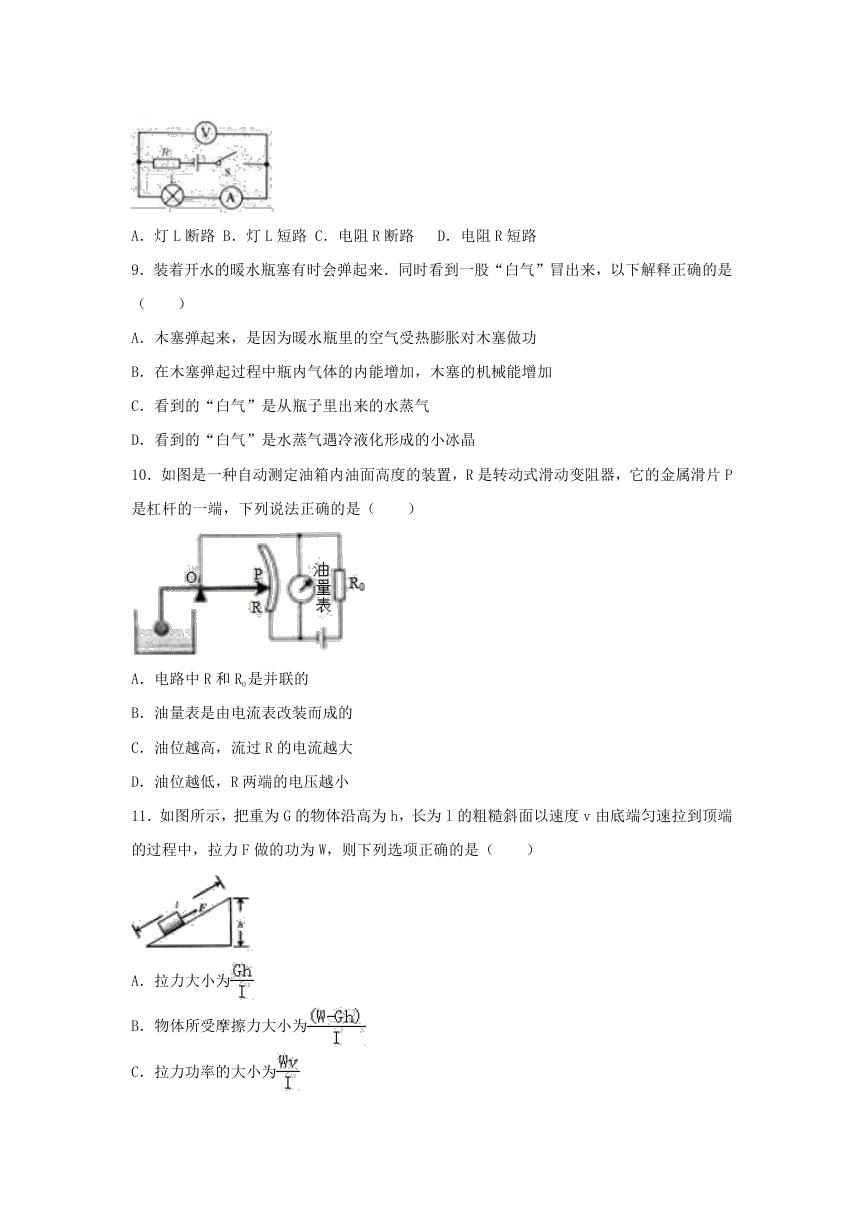

A.灯 L 断路 B.灯 L 短路 C.电阻 R 断路 D.电阻 R 短路
9.装着开水的暖水瓶塞有时会弹起来.同时看到一股“白气”冒出来,以下解释正确的是
(
)
A.木塞弹起来,是因为暖水瓶里的空气受热膨胀对木塞做功
B.在木塞弹起过程中瓶内气体的内能增加,木塞的机械能增加
C.看到的“白气”是从瓶子里出来的水蒸气
D.看到的“白气”是水蒸气遇冷液化形成的小冰晶
10.如图是一种自动测定油箱内油面高度的装置,R 是转动式滑动变阻器,它的金属滑片 P
是杠杆的一端,下列说法正确的是(
)
A.电路中 R 和 R0 是并联的
B.油量表是由电流表改装而成的
C.油位越高,流过 R 的电流越大
D.油位越低,R 两端的电压越小
11.如图所示,把重为 G 的物体沿高为 h,长为 l 的粗糙斜面以速度 v 由底端匀速拉到顶端
的过程中,拉力 F 做的功为 W,则下列选项正确的是(
)
A.拉力大小为
B.物体所受摩擦力大小为
C.拉力功率的大小为

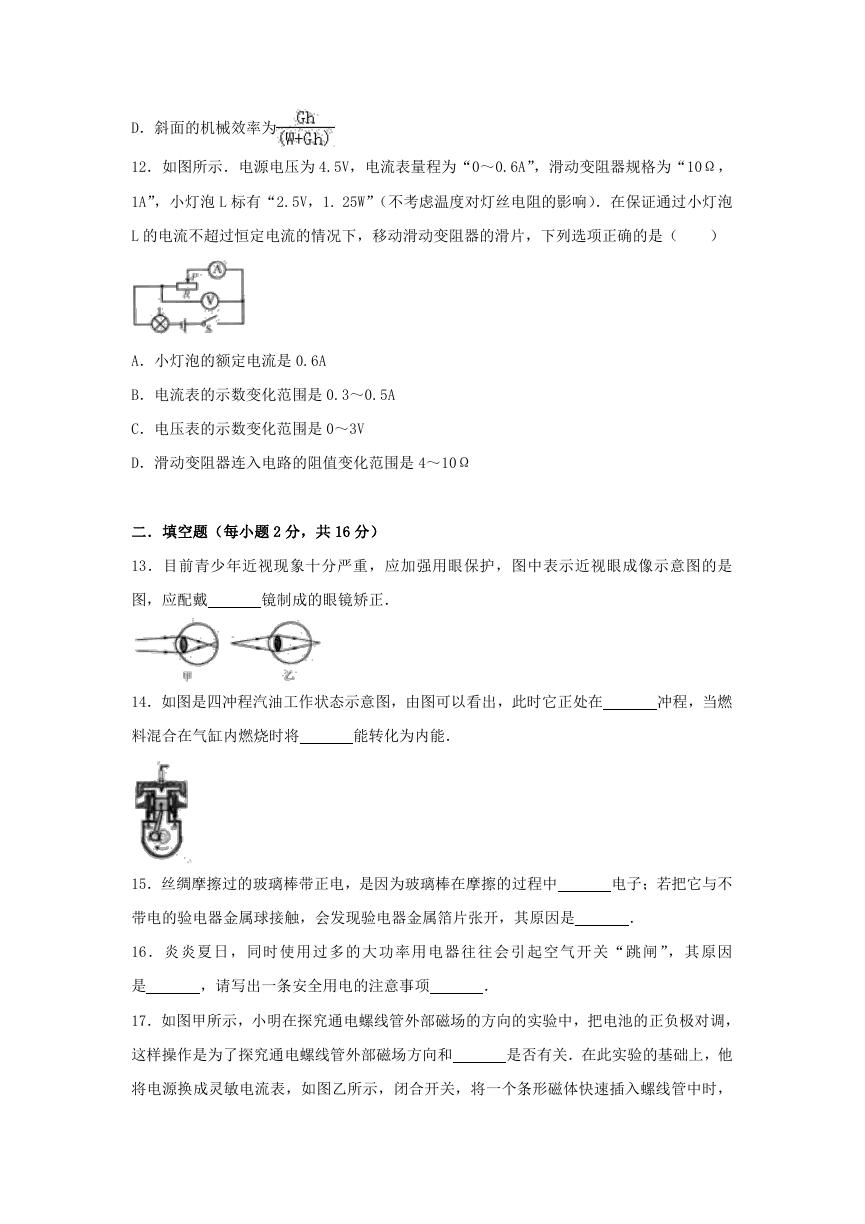

D.斜面的机械效率为
12.如图所示.电源电压为 4.5V,电流表量程为“0~0.6A”,滑动变阻器规格为“10Ω,
1A”,小灯泡 L 标有“2.5V,1. 25W”(不考虑温度对灯丝电阻的影响).在保证通过小灯泡
L 的电流不超过恒定电流的情况下,移动滑动变阻器的滑片,下列选项正确的是(
)
A.小灯泡的额定电流是 0.6A
B.电流表的示数变化范围是 0.3~0.5A
C.电压表的示数变化范围是 0~3V
D.滑动变阻器连入电路的阻值变化范围是 4~10Ω
二.填空题(每小题 2 分,共 16 分)
13.目前青少年近视现象十分严重,应加强用眼保护,图中表示近视眼成像示意图的是
图,应配戴
镜制成的眼镜矫正.
14.如图是四冲程汽油工作状态示意图,由图可以看出,此时它正处在
冲程,当燃
料混合在气缸内燃烧时将
能转化为内能.
15.丝绸摩擦过的玻璃棒带正电,是因为玻璃棒在摩擦的过程中
电子;若把它与不
带电的验电器金属球接触,会发现验电器金属箔片张开,其原因是
.
16.炎炎夏日,同时使用过多的大功率用电器往往会引起空气开关“跳闸”,其原因
是
,请写出一条安全用电的注意事项
.
17.如图甲所示,小明在探究通电螺线管外部磁场的方向的实验中,把电池的正负极对调,
这样操作是为了探究通电螺线管外部磁场方向和
是否有关.在此实验的基础上,他
将电源换成灵敏电流表,如图乙所示,闭合开关,将一个条形磁体快速插入螺线管中时,
观察到电流表的指针发生偏转,依据此现象的原理法拉第发明了
.
18.一个标有“220V
1200W”的电热水壶.要在 1 个标准大气压下将 2kg 温度为 20℃的水
烧开,水需要吸收的热量是
J,若不计热损失,电热水壶正常工作时烧开这壶水需
要的时间是
s. (水的比热容为 4.2×103J/(kg•℃)
19.如图所示,电源电压 12V 保持不变,小灯泡 L 的规格为”6V 3W”,滑动变阻器的最大
阻值为 12Ω,电流表的量程为 0~3A.当开关 S1、S2 都断开时,小灯泡 L 恰能正常发光,
R1 的阻值为
Ω,当开关 S1、S2 都闭合时,要保证电路各元件安全,整个电路电功率
的变化范围是
W.
20.如图甲所示,底面积 103m2 的金属圆筒重 2N,开口向上漂浮在水面上,这时有 的体积
浸没在水中;若向金属圆筒里倒入 1.25×10﹣4m3 的某种液体,水面恰好与金属圆筒口相平,
如图乙所示,此时水对金属圆筒底部的压强为
Pa,该液体的密度为
kg/m3
(g=10N/kg,ρ水=1×10kg/m3).
三、作图题
21.如图所示,轻质杠杆 OA 在路灯和轻绳 AB 的共同作用下,在水平方向处于静止状态,
请画出轻绳 AB 对杠杆的动力 F1 的力臂 L1 和阻力 F2 的示意图.

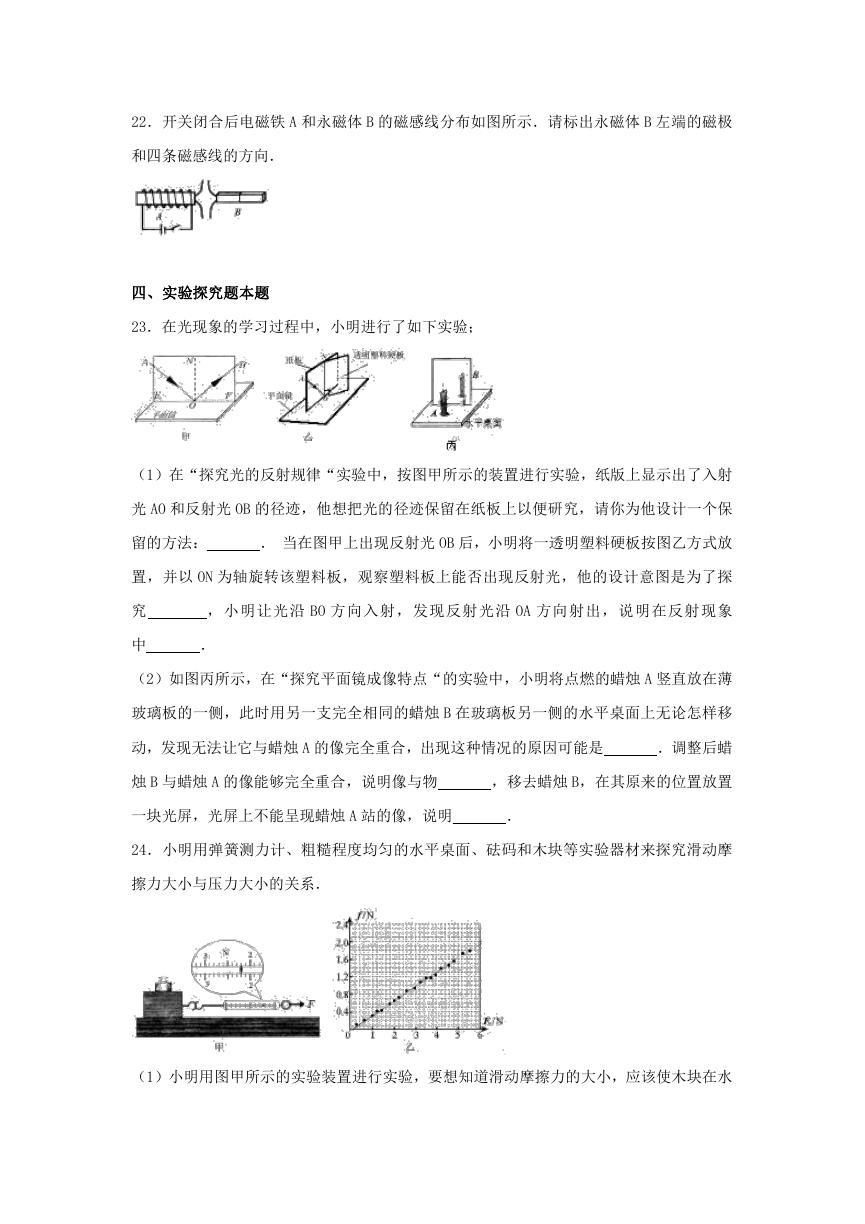

22.开关闭合后电磁铁 A 和永磁体 B 的磁感线分布如图所示.请标出永磁体 B 左端的磁极
和四条磁感线的方向.
四、实验探究题本题
23.在光现象的学习过程中,小明进行了如下实验;
(1)在“探究光的反射规律“实验中,按图甲所示的装置进行实验,纸版上显示出了入射
光 AO 和反射光 OB 的径迹,他想把光的径迹保留在纸板上以便研究,请你为他设计一个保
留的方法:
. 当在图甲上出现反射光 OB 后,小明将一透明塑料硬板按图乙方式放
置,并以 ON 为轴旋转该塑料板,观察塑料板上能否出现反射光,他的设计意图是为了探
究
中
,小明让光沿 BO 方向入射,发现反射光沿 OA 方向射出,说明在反射现象
.
(2)如图丙所示,在“探究平面镜成像特点“的实验中,小明将点燃的蜡烛 A 竖直放在薄
玻璃板的一侧,此时用另一支完全相同的蜡烛 B 在玻璃板另一侧的水平桌面上无论怎样移
动,发现无法让它与蜡烛 A 的像完全重合,出现这种情况的原因可能是
.调整后蜡
烛 B 与蜡烛 A 的像能够完全重合,说明像与物
,移去蜡烛 B,在其原来的位置放置
一块光屏,光屏上不能呈现蜡烛 A 站的像,说明
.
24.小明用弹簧测力计、粗糙程度均匀的水平桌面、砝码和木块等实验器材来探究滑动摩
擦力大小与压力大小的关系.
(1)小明用图甲所示的实验装置进行实验,要想知道滑动摩擦力的大小,应该使木块在水
平桌面上做
运动.此时滑动摩擦力大小为
N.
(2)分析本实验误差产生的原因,请写出其中 1 条:
.
(3)根据图乙给出的数据点画出声 f~F 压关系图象.依据 f~F 压关系图象,思考当 F 压=6N
时如何确定滑动摩擦力的 f 大小,在图乙中纵坐标轴上用字母 A 标记 f 大小的位置并留下
作图痕迹.
(4)自行车刹车时,捏手刹用的力越大,车子停的越快的原因是
.

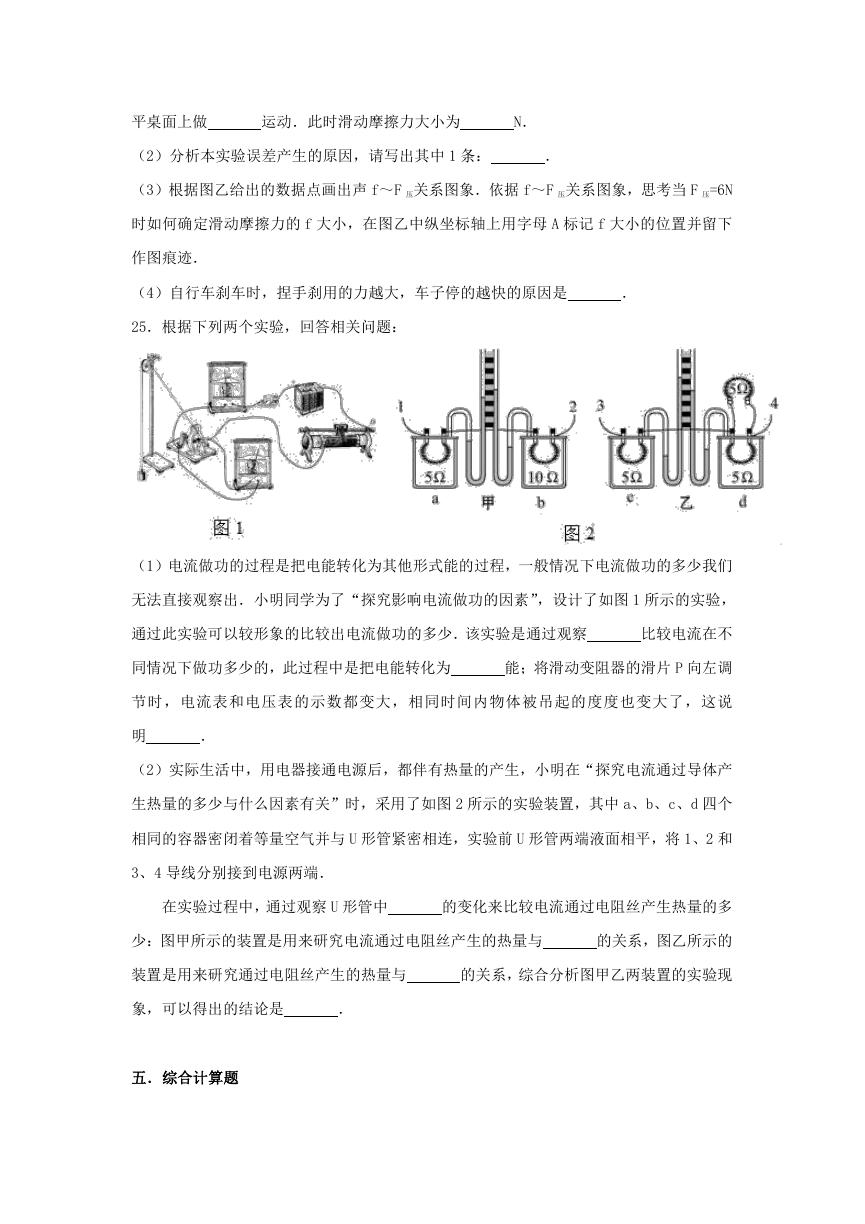

25.根据下列两个实验,回答相关问题:
(1)电流做功的过程是把电能转化为其他形式能的过程,一般情况下电流做功的多少我们
无法直接观察出.小明同学为了“探究影响电流做功的因素”,设计了如图 1 所示的实验,
通过此实验可以较形象的比较出电流做功的多少.该实验是通过观察
比较电流在不
同情况下做功多少的,此过程中是把电能转化为
能;将滑动变阻器的滑片 P 向左调
节时,电流表和电压表的示数都变大,相同时间内物体被吊起的度度也变大了,这说
明
.
(2)实际生活中,用电器接通电源后,都伴有热量的产生,小明在“探究电流通过导体产
生热量的多少与什么因素有关”时,采用了如图 2 所示的实验装置,其中 a、b、c、d 四个
相同的容器密闭着等量空气并与 U 形管紧密相连,实验前 U 形管两端液面相平,将 1、2 和
3、4 导线分别接到电源两端.
在实验过程中,通过观察 U 形管中
的变化来比较电流通过电阻丝产生热量的多
少:图甲所示的装置是用来研究电流通过电阻丝产生的热量与
的关系,图乙所示的
装置是用来研究通过电阻丝产生的热量与
的关系,综合分析图甲乙两装置的实验现
象,可以得出的结论是
.
五.综合计算题
26.某实验小组在研究某种物质的属性时,日常需将物体浸没在煤油中保存,将体积为 1
×10﹣3m3、重 6N 的该物体用细线系在底面积为 250cm2 的圆柱形容器的底部,物体浸没在煤
油中,如图所示,(g=10N/kg,ρ煤油=0.8×103kg/m3)
(1)细线受到的拉力是多大?
(2)若细线与物体脱落,待物体静止后煤油对容器底的压强变化了多少?
27.某生态园设计了模拟日光和自动调温系烧,实现照明、保温和加热的功能,其原理如
图所示,电源电压恒为 220V,R1 和 R2 是两个电热丝(不考虑温度对电阻的影响),R2=30Ω,
L 是标有“220V 160W”的照明灯泡,白天有日光的时候,只开启该系统的保温功能并连续
工作 10h,此时 R1 与 R2 的电功率之比为 1:3,晚上温度较低的时候,需开启加热和照明功
能.灯泡正常发光此状态下系统也需连续工作 10h,q 沼气=1.8×107J/m3,请解答下列问题:
(1)晚上工作时电路的总功率是多大?
(2)若一天中工作的 20h 内电热丝放出的热量完全由该生态园自产的沼气提供,其热效率
为 50%,则每天需要完全燃烧多少 m3 的沼气?
28.图甲是某小区高层住宅电梯结构的示意图,它主要是由轿厢、滑轮、配重、缆绳及电
动机等部件组成,小明家住该小区某栋楼的 16 楼,他乘电梯从 1 楼匀速升到 16 楼用时 50s,
已知每层楼的高度为 3m.小明重 600N.轿厢重 5400N,动滑轮和细绳的重力以及摩擦力均
忽略不计,针对此时程,解答下列问题.
