EDA_设计基于VHDL的简易全自动控制洗衣机.doc
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY student IS
PORT(COUNT_N,COUNT_M,START,COOK,CLK:IN STD_L
LOOK:OUT STD_LOGIC;
DOUT :OUT STD_LOGIC_VECTOR(1 DOWNTO 0));
END STUDENT;
ARCHITECTURE BEHAV OF student IS
SIGNAL DT1,DT2:STD_LOGIC_VECTOR(1 DOWNTO 0);
SIGNAL DICSOUNT,TEM:STD_LOGIC_VECTOR(3 DOWNTO 0);
SIGNAL DCP:STD_LOGIC_VECTOR(3 DOWNTO 0);
SIGNAL CT:STD_LOGIC_VECTOR(5 DOWNTO 0);
SIGNAL CT1,CT2:STD_LOGIC_VECTOR(3 DOWNTO 0);
SIGNAL SG,CMKS:STD_LOGIC;
BEGIN
PROCESS(COUNT_N,SG)
BEGIN
IF SG='1' THEN
DT1<="00";
ELSIF COUNT_N'EVENT AND COUNT_N='1' THEN
IF DT1=3 THEN
DT1<="01";
ELSE
DT1<=DT1+1;
END IF;
END IF;
END PROCESS;
PROCESS(COUNT_M,SG)
BEGIN
IF SG='1' THEN
DT2<="00";
ELSIF COUNT_M'EVENT AND COUNT_M='1' THEN
IF DT2=3 THEN
DT2<="01";
ELSE
DT2<=DT2+1;
END IF;
END IF;
END PROCESS;
PROCESS(START)
BEGIN
IF SG='1' THEN
CMKS<='0';
ELSIF START'EVENT AND START='1' THEN
DICSOUNT<=DT1&DT2;CMKS<=CMKS XOR '1';
END IF;
END PROCESS;
PROCESS(CLK,START,COOK)
BEGIN
IF START='1' AND DCP="0000" THEN
DCP<=DICSOUNT;
ELSIF CLK'EVENT AND CLK='1' THEN
IF COOK='1' THEN
ELSIF START='1' AND DCP>"0000" THEN
ELSIF SG='1' THEN
IF CT1<"0001" THEN
CT1<="0000";SG<='0';
END IF;
ELSIF CMKS='1' THEN
CASE DCP IS
IF CT<35 THEN
CT<=CT+1;
IF CT1<8 THEN
ELSIF CT1=8 THEN
ELSIF CT2<8 THEN
ELSIF CT2=8 THEN
END IF;
ELSE
END IF;
WHEN "0110"=>
IF CT<27 THEN
CT<=CT+1;
IF CT1<6 THEN
ELSIF CT1=6 THEN
ELSIF CT2<6 THEN
ELSIF CT2=6 THEN
END IF;
ELSE
END IF;
WHEN "0111"=>
IF CT<8 THEN
CT<=CT+1;
IF CT1<3 THEN
ELSIF CT1=3 THEN
ELSIF CT2<3 THEN
ELSIF CT2=3 THEN
END IF;
ELSE
END IF;
WHEN "1001"=>
IF CT<27 THEN
CT<=CT+1;
IF CT1<6 THEN
ELSIF CT1=6 THEN
ELSIF CT2<6 THEN
ELSIF CT2=6 THEN
END IF;
ELSE
END IF;
WHEN "1010"=>
IF CT<15 THEN
CT<=CT+1;
IF CT1<3 THEN
ELSIF CT1=3 THEN
ELSIF CT2<3 THEN
ELSIF CT2=3 THEN
END IF;
ELSE
END IF;
WHEN "1011"=>
IF CT<8 THEN
CT<=CT+1;
IF CT1<3 THEN
ELSIF CT1=3 THEN
ELSIF CT2<3 THEN
ELSIF CT2=3 THEN
END IF;
ELSE
END IF;
WHEN "1101"=>
IF CT<19 THEN
CT<=CT+1;
IF CT1<4 THEN
ELSIF CT1=4 THEN
ELSIF CT2<4 THEN
ELSIF CT2=4 THEN
END IF;
ELSE
END IF;
WHEN "1110"=>
IF CT<11 THEN
CT<=CT+1;
IF CT1<2 THEN
ELSIF CT1=2 THEN
ELSIF CT2<2 THEN
ELSIF CT2=2 THEN
END IF;
ELSE
END IF;
WHEN "1111"=>
IF CT<8 THEN
IF CT1<3 THEN
ELSIF CT1=3 THEN
ELSIF CT2<3 THEN
ELSIF CT2=3 THEN
END IF;
ELSE
END IF;
WHEN OTHERS=>
END CASE;
END IF;
END IF;
END PROCESS;
LOOK<=SG;
END BEHAV;
信工 073
余海军
10079006

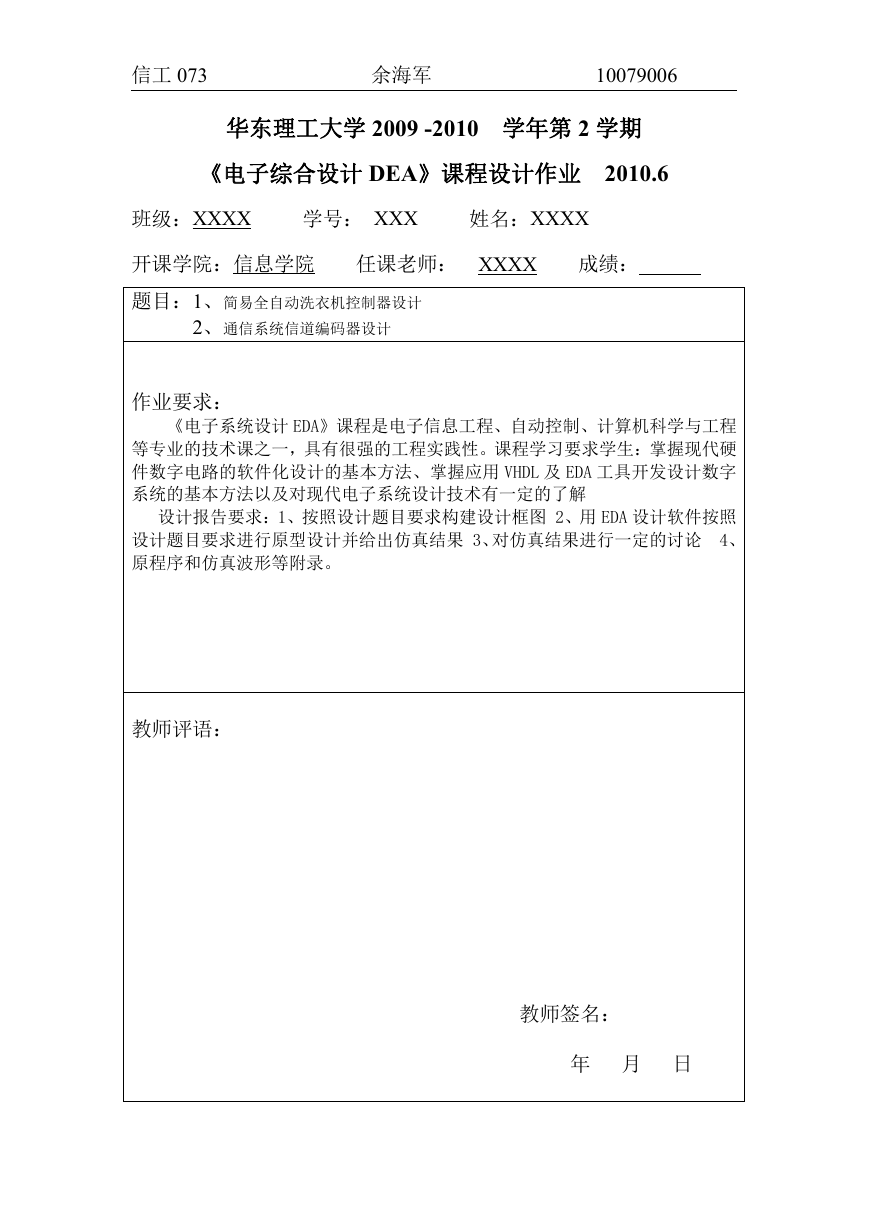

华东理工大学 2009 -2010 学年第 2 学期
《电子综合设计 DEA》课程设计作业 2010.6
班级：XXXX
学号： XXX
姓名：XXXX
开课学院：信息学院 任课老师： XXXX 成绩：
题目：1、简易全自动洗衣机控制器设计
2、通信系统信道编码器设计
作业要求：
《电子系统设计 EDA》课程是电子信息工程、自动控制、计算机科学与工程
等专业的技术课之一，具有很强的工程实践性。课程学习要求学生：掌握现代硬
件数字电路的软件化设计的基本方法、掌握应用 VHDL 及 EDA 工具开发设计数字
系统的基本方法以及对现代电子系统设计技术有一定的了解
设计报告要求：1、按照设计题目要求构建设计框图 2、用 EDA 设计软件按照
设计题目要求进行原型设计并给出仿真结果 3、对仿真结果进行一定的讨论 4、
原程序和仿真波形等附录。
教师评语：
教师签名：
年 月 日
信工 073
余海军
10079006

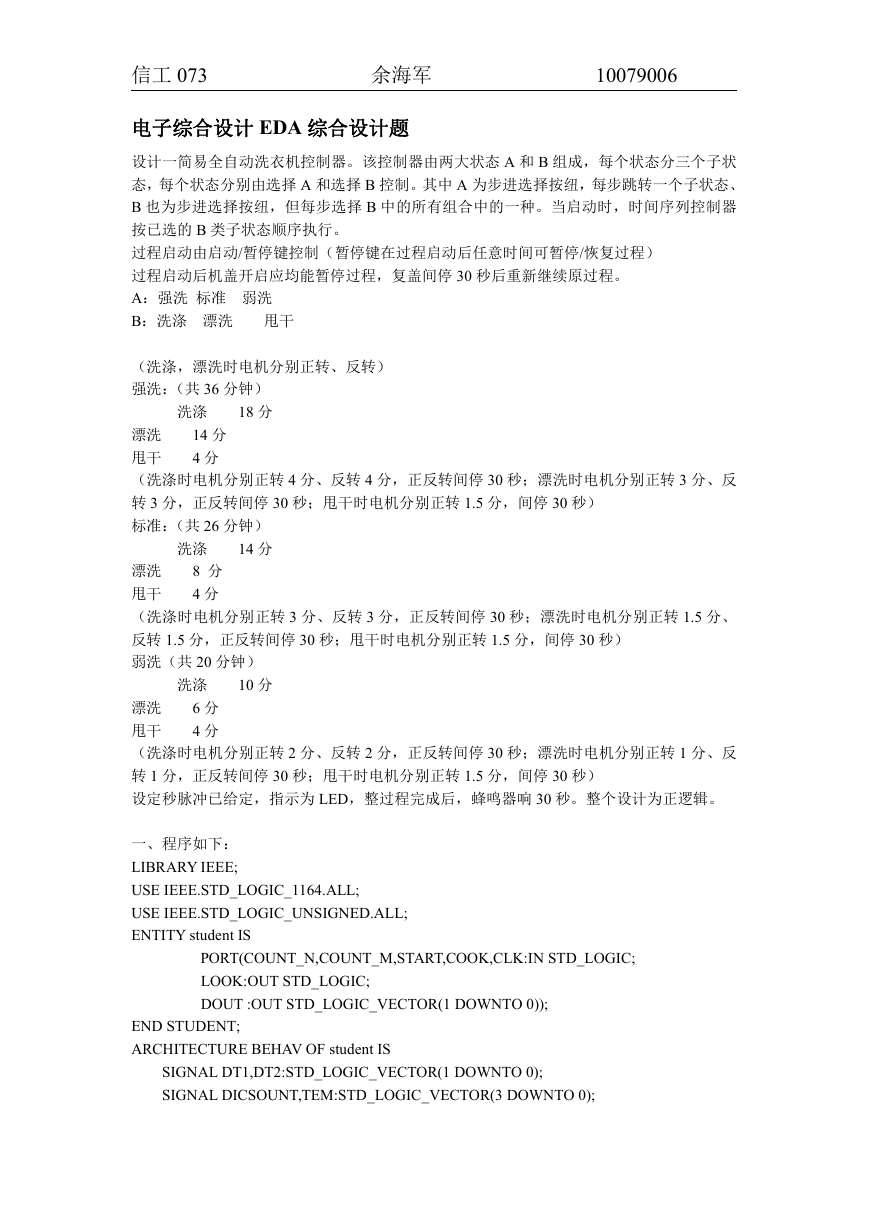

电子综合设计 EDA 综合设计题
设计一简易全自动洗衣机控制器。该控制器由两大状态 A 和 B 组成，每个状态分三个子状
态，每个状态分别由选择 A 和选择 B 控制。其中 A 为步进选择按纽，每步跳转一个子状态、
B 也为步进选择按纽，但每步选择 B 中的所有组合中的一种。当启动时，时间序列控制器
按已选的 B 类子状态顺序执行。
过程启动由启动/暂停键控制（暂停键在过程启动后任意时间可暂停/恢复过程）
过程启动后机盖开启应均能暂停过程，复盖间停 30 秒后重新继续原过程。
A：强洗 标准 弱洗
B：洗涤 漂洗
甩干
（洗涤，漂洗时电机分别正转、反转）
强洗：（共 36 分钟）
18 分
洗涤
14 分
4 分
漂洗
甩干
（洗涤时电机分别正转 4 分、反转 4 分，正反转间停 30 秒；漂洗时电机分别正转 3 分、反
转 3 分，正反转间停 30 秒；甩干时电机分别正转 1.5 分，间停 30 秒）
标准：（共 26 分钟）
14 分
洗涤
8 分
4 分
漂洗
甩干
（洗涤时电机分别正转 3 分、反转 3 分，正反转间停 30 秒；漂洗时电机分别正转 1.5 分、
反转 1.5 分，正反转间停 30 秒；甩干时电机分别正转 1.5 分，间停 30 秒）
弱洗（共 20 分钟）
洗涤
10 分
6 分
4 分
漂洗
甩干
（洗涤时电机分别正转 2 分、反转 2 分，正反转间停 30 秒；漂洗时电机分别正转 1 分、反
转 1 分，正反转间停 30 秒；甩干时电机分别正转 1.5 分，间停 30 秒）
设定秒脉冲已给定，指示为 LED，整过程完成后，蜂鸣器响 30 秒。整个设计为正逻辑。
一、程序如下：
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY student IS
PORT(COUNT_N,COUNT_M,START,COOK,CLK:IN STD_LOGIC;
LOOK:OUT STD_LOGIC;
DOUT :OUT STD_LOGIC_VECTOR(1 DOWNTO 0));
END STUDENT;
ARCHITECTURE BEHAV OF student IS
SIGNAL DT1,DT2:STD_LOGIC_VECTOR(1 DOWNTO 0);
SIGNAL DICSOUNT,TEM:STD_LOGIC_VECTOR(3 DOWNTO 0);
信工 073
余海军
10079006

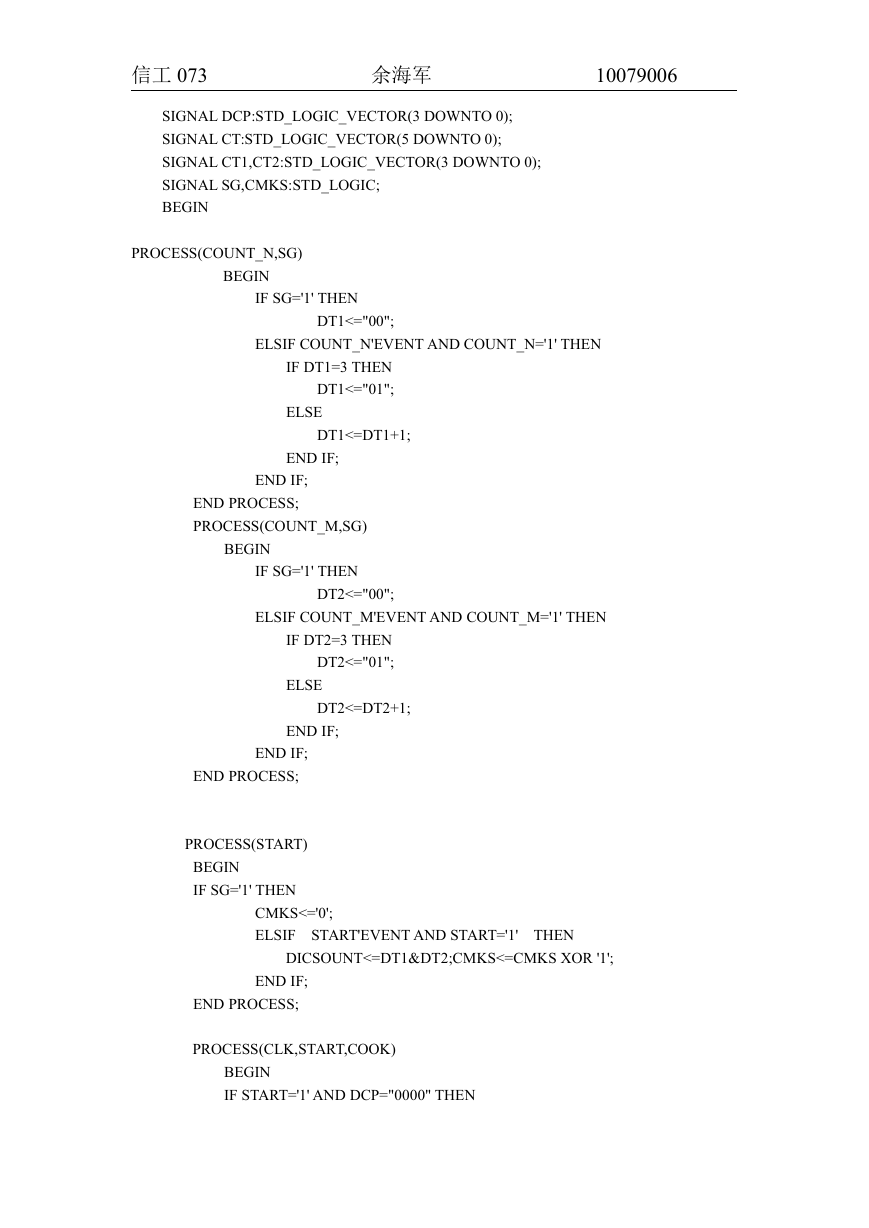

SIGNAL DCP:STD_LOGIC_VECTOR(3 DOWNTO 0);
SIGNAL CT:STD_LOGIC_VECTOR(5 DOWNTO 0);
SIGNAL CT1,CT2:STD_LOGIC_VECTOR(3 DOWNTO 0);
SIGNAL SG,CMKS:STD_LOGIC;
BEGIN
PROCESS(COUNT_N,SG)
BEGIN
IF SG='1' THEN
DT1<="00";
ELSIF COUNT_N'EVENT AND COUNT_N='1' THEN
IF DT1=3 THEN
DT1<="01";
ELSE
DT1<=DT1+1;
END IF;
END IF;
END PROCESS;
PROCESS(COUNT_M,SG)
BEGIN
IF SG='1' THEN
DT2<="00";
ELSIF COUNT_M'EVENT AND COUNT_M='1' THEN
IF DT2=3 THEN
DT2<="01";
ELSE
DT2<=DT2+1;
END IF;
END IF;
END PROCESS;
PROCESS(START)
BEGIN
IF SG='1' THEN
CMKS<='0';
ELSIF START'EVENT AND START='1' THEN
DICSOUNT<=DT1&DT2;CMKS<=CMKS XOR '1';
END IF;
END PROCESS;
PROCESS(CLK,START,COOK)
BEGIN
IF START='1' AND DCP="0000" THEN
信工 073
余海军
10079006

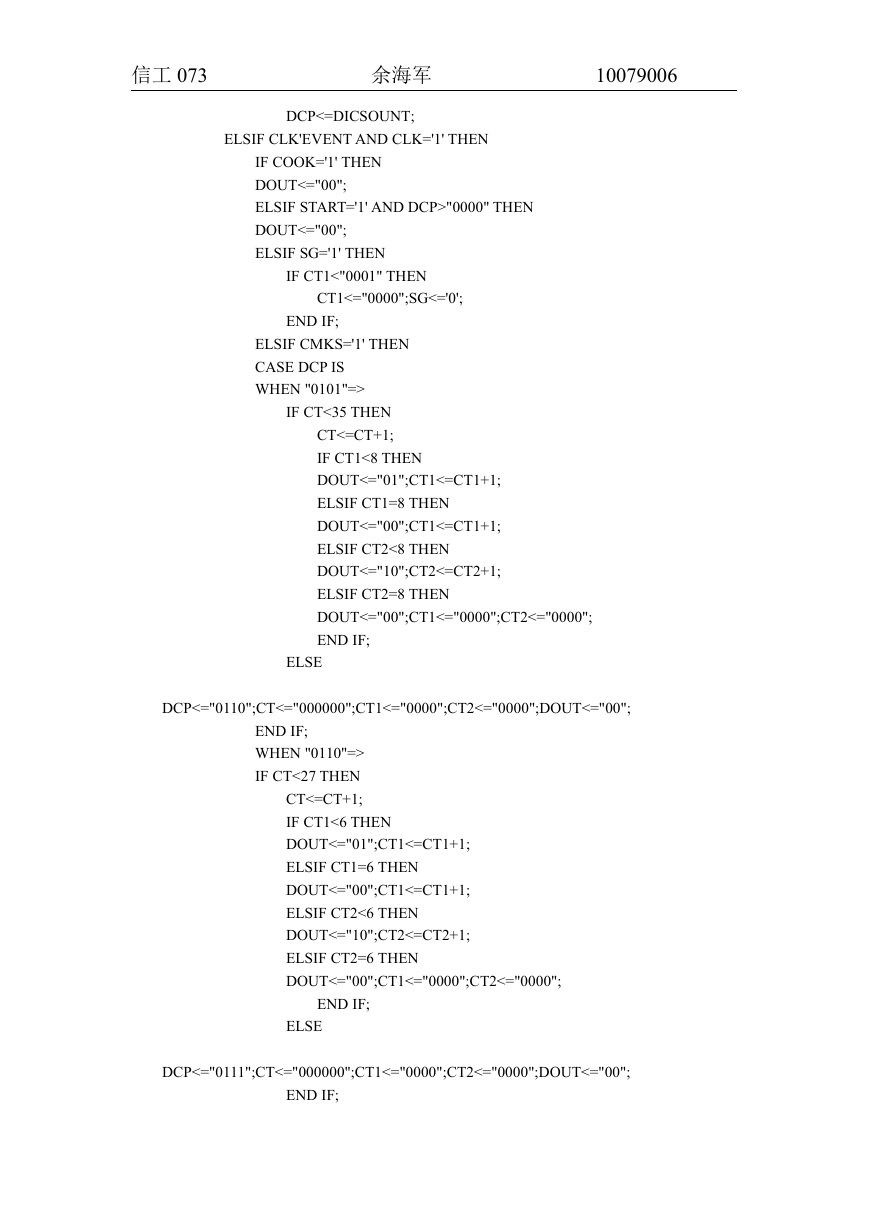

DCP<=DICSOUNT;
ELSIF CLK'EVENT AND CLK='1' THEN
IF COOK='1' THEN
DOUT<="00";
ELSIF START='1' AND DCP>"0000" THEN
DOUT<="00";
ELSIF SG='1' THEN
IF CT1<"0001" THEN
CT1<="0000";SG<='0';
END IF;
ELSIF CMKS='1' THEN
CASE DCP IS
WHEN "0101"=>
IF CT<35 THEN
CT<=CT+1;
IF CT1<8 THEN
DOUT<="01";CT1<=CT1+1;
ELSIF CT1=8 THEN
DOUT<="00";CT1<=CT1+1;
ELSIF CT2<8 THEN
DOUT<="10";CT2<=CT2+1;
ELSIF CT2=8 THEN
DOUT<="00";CT1<="0000";CT2<="0000";
END IF;
ELSE
DCP<="0110";CT<="000000";CT1<="0000";CT2<="0000";DOUT<="00";
END IF;
WHEN "0110"=>
IF CT<27 THEN
CT<=CT+1;
IF CT1<6 THEN
DOUT<="01";CT1<=CT1+1;
ELSIF CT1=6 THEN
DOUT<="00";CT1<=CT1+1;
ELSIF CT2<6 THEN
DOUT<="10";CT2<=CT2+1;
ELSIF CT2=6 THEN
DOUT<="00";CT1<="0000";CT2<="0000";
END IF;
ELSE
DCP<="0111";CT<="000000";CT1<="0000";CT2<="0000";DOUT<="00";
END IF;
信工 073
余海军
10079006
WHEN "0111"=>
IF CT<8 THEN
CT<=CT+1;
IF CT1<3 THEN
DOUT<="01";CT1<=CT1+1;
ELSIF CT1=3 THEN
DOUT<="00";CT1<=CT1+1;
ELSIF CT2<3 THEN
DOUT<="10";CT2<=CT2+1;
ELSIF CT2=3 THEN
DOUT<="00";CT1<="0000";CT2<="0000";
END IF;
ELSE
DCP<="0000";CT<="000000";CT1<="0000";CT2<="0000";SG<='1';
END IF;
WHEN "1001"=>
IF CT<27 THEN
CT<=CT+1;
IF CT1<6 THEN
DOUT<="01";CT1<=CT1+1;
ELSIF CT1=6 THEN
DOUT<="00";CT1<=CT1+1;
ELSIF CT2<6 THEN
DOUT<="10";CT2<=CT2+1;
ELSIF CT2=6 THEN
DOUT<="00";CT1<="0000";CT2<="0000";
END IF;
ELSE
DCP<="1010";CT<="000000";CT1<="0000";CT2<="0000";DOUT<="00";
END IF;
WHEN "1010"=>
IF CT<15 THEN
CT<=CT+1;
IF CT1<3 THEN
DOUT<="01";CT1<=CT1+1;
ELSIF CT1=3 THEN
DOUT<="00";CT1<=CT1+1;
ELSIF CT2<3 THEN
DOUT<="10";CT2<=CT2+1;
ELSIF CT2=3 THEN
DOUT<="00";CT1<="0000";CT2<="0000";
END IF;
信工 073
余海军
10079006

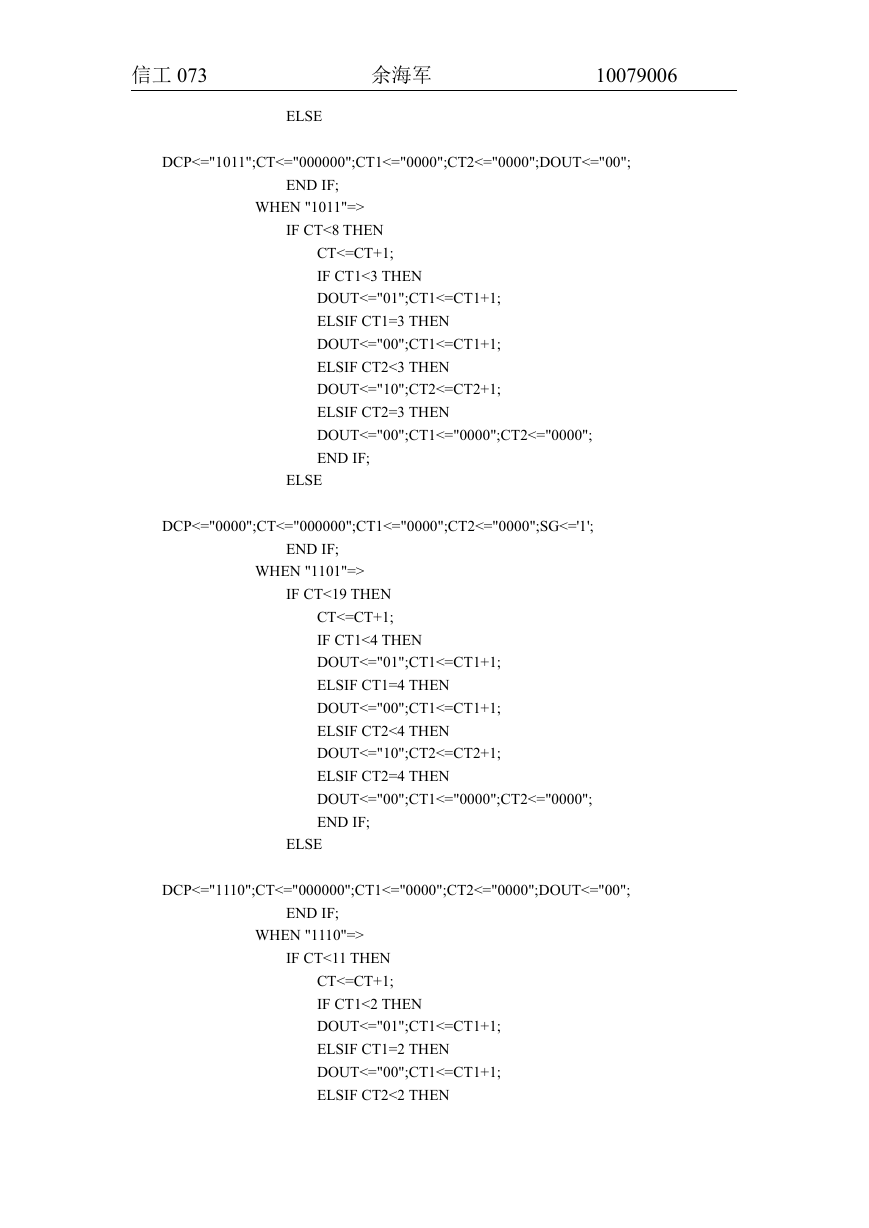

ELSE
DCP<="1011";CT<="000000";CT1<="0000";CT2<="0000";DOUT<="00";
END IF;
WHEN "1011"=>
IF CT<8 THEN
CT<=CT+1;
IF CT1<3 THEN
DOUT<="01";CT1<=CT1+1;
ELSIF CT1=3 THEN
DOUT<="00";CT1<=CT1+1;
ELSIF CT2<3 THEN
DOUT<="10";CT2<=CT2+1;
ELSIF CT2=3 THEN
DOUT<="00";CT1<="0000";CT2<="0000";
END IF;
ELSE
DCP<="0000";CT<="000000";CT1<="0000";CT2<="0000";SG<='1';
END IF;
WHEN "1101"=>
IF CT<19 THEN
CT<=CT+1;
IF CT1<4 THEN
DOUT<="01";CT1<=CT1+1;
ELSIF CT1=4 THEN
DOUT<="00";CT1<=CT1+1;
ELSIF CT2<4 THEN
DOUT<="10";CT2<=CT2+1;
ELSIF CT2=4 THEN
DOUT<="00";CT1<="0000";CT2<="0000";
END IF;
ELSE
DCP<="1110";CT<="000000";CT1<="0000";CT2<="0000";DOUT<="00";
END IF;
WHEN "1110"=>
IF CT<11 THEN
CT<=CT+1;
IF CT1<2 THEN
DOUT<="01";CT1<=CT1+1;
ELSIF CT1=2 THEN
DOUT<="00";CT1<=CT1+1;
ELSIF CT2<2 THEN
信工 073
余海军
10079006

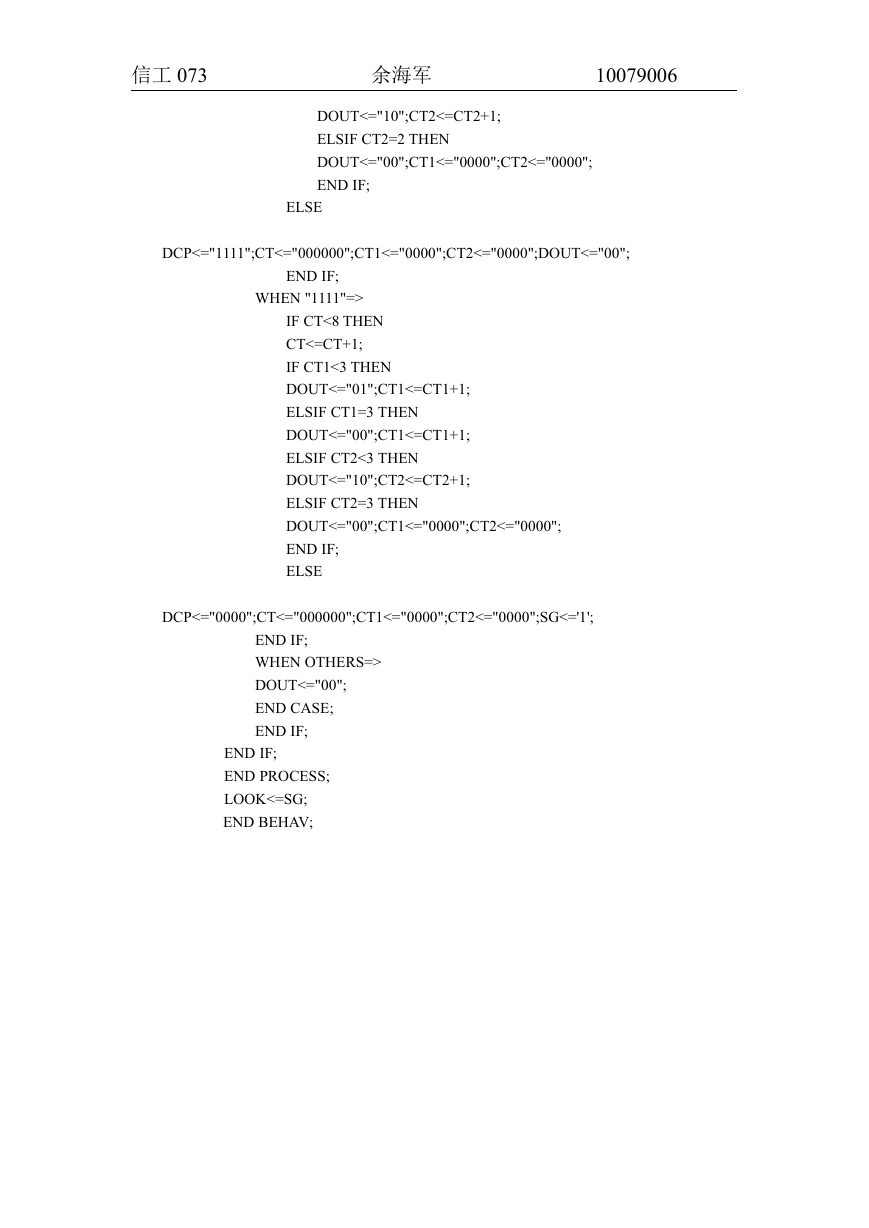

DOUT<="10";CT2<=CT2+1;
ELSIF CT2=2 THEN
DOUT<="00";CT1<="0000";CT2<="0000";
END IF;
ELSE
DCP<="1111";CT<="000000";CT1<="0000";CT2<="0000";DOUT<="00";
END IF;
WHEN "1111"=>
IF CT<8 THEN
CT<=CT+1;
IF CT1<3 THEN
DOUT<="01";CT1<=CT1+1;
ELSIF CT1=3 THEN
DOUT<="00";CT1<=CT1+1;
ELSIF CT2<3 THEN
DOUT<="10";CT2<=CT2+1;
ELSIF CT2=3 THEN
DOUT<="00";CT1<="0000";CT2<="0000";
END IF;
ELSE
DCP<="0000";CT<="000000";CT1<="0000";CT2<="0000";SG<='1';
END IF;
WHEN OTHERS=>
DOUT<="00";
END CASE;
END IF;
END IF;
END PROCESS;
LOOK<=SG;
END BEHAV;
余海军
10079006
信工 073

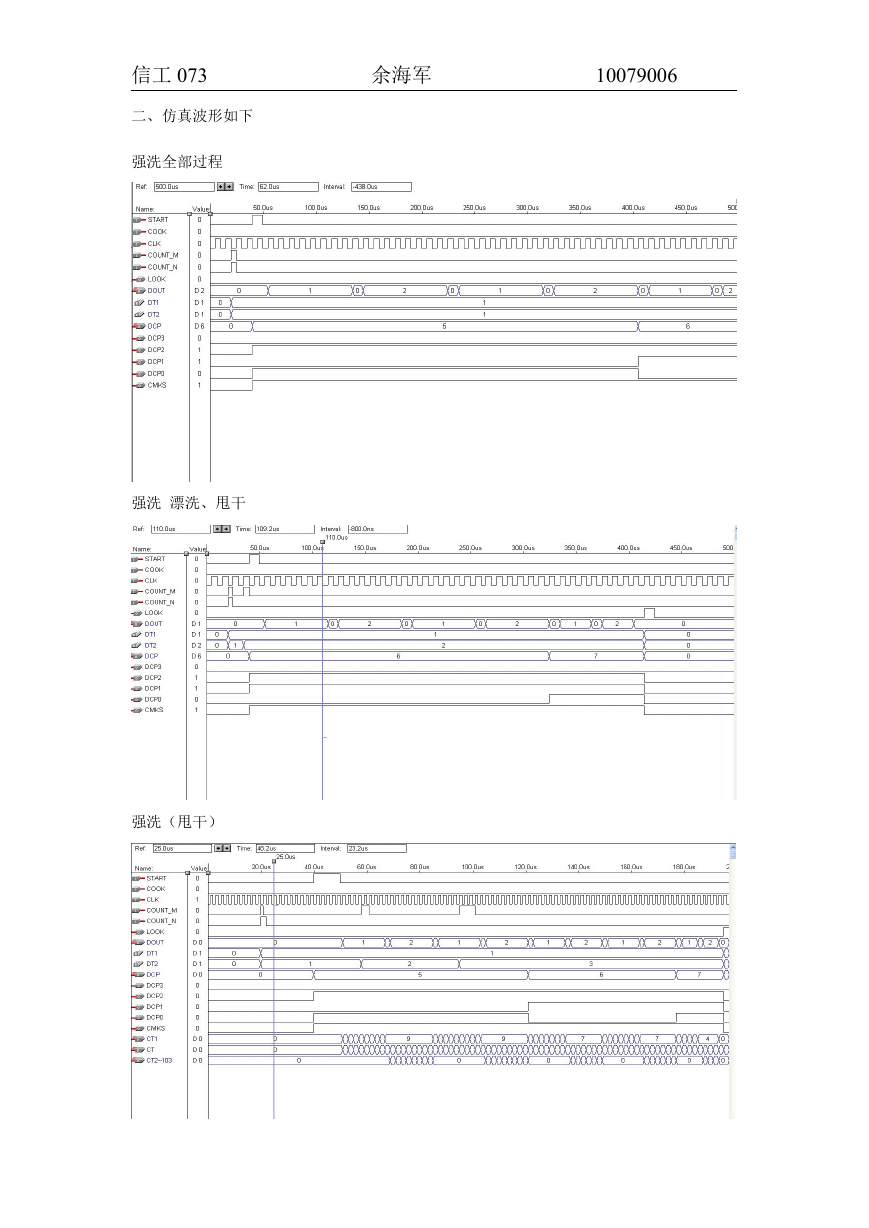

二、仿真波形如下
强洗全部过程
强洗 漂洗、甩干
强洗（甩干）
