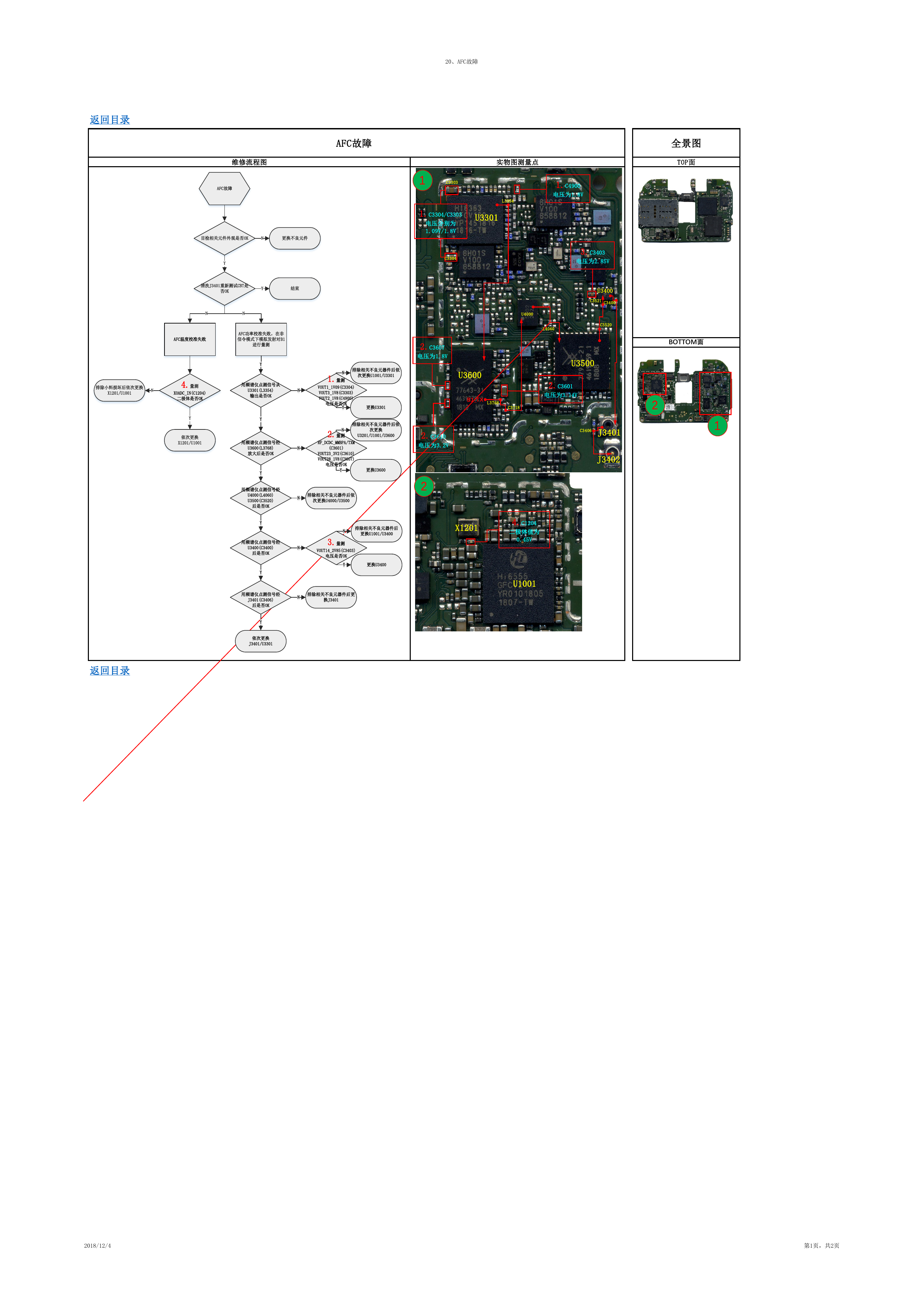

返回目录 AFC故障 维修流程图 AFC故障 目检相关元件外观是否OK N 更换不良元件 Y 清洗J3401重新测试CBT是 否OK Y 结束 N N 全景图 TOP面 20、AFC故障 1 C3303 1.C3304/C3303 电压分别为 1.09V/1.8V C3304 实物图测量点 1.C4900 电压为1.8V L3354 U3301 3.C3403 电压为2.85V U3400 C3521 C3400 U4000 L4060 C3520 AFC温度校准失败 AFC功率校准失败，在非 信令模式下模拟发射对B1 进行量测 排除小料损坏后依次更换 X1201/U1001 N 4.量测 XOADC_IN(C1204) 二极体是否OK Y 用频谱仪点测信号从 U3301(L3354) 输出是否OK Y Y 依次更换 X1201/U1001 用频谱仪点测信号经 U3600(L3768) 放大后是否OK Y 用频谱仪点测信号经 U4000(L4060) U3500(C3520) 后是否OK Y 用频谱仪点测信号经 U3400(C3400) 后是否OK Y 用频谱仪点测信号经 J3401(C3406) 后是否OK Y 依次更换 J3401/U3301 返回目录 2.C3607 电压为1.8V 2.C3610 电压为3.2V 2 N N 排除相关不良元器件后依 次更换U1001/U3301 N 1.量测 VOUT1_1V09(C3304) VOUT3_1V8(C3303) VOUT2_1V8(C4900) 电压是否OK Y 更换U3301 N 2.量测 排除相关不良元器件后依 次更换 U3201/U1001/U3600 RF_DCDC_MMBPA/TXM (C3601) VOUT23_3V2(C3610) VOUT28_1V8(C3607) 电压是否OK Y 更换U3600 N 排除相关不良元器件后依 次更换U4000/U3500 排除相关不良元器件后 更换U1001/U3400 N 3.量测 VOUT14_2V85(C3403) 电压是否OK Y 更换U3400 排除相关不良元器件后更 换J3401 N N BOTTOM面 U3600 B1_TX L3768 C3718 U3500 2.C3601 电压为3.14V C3406 J3401 J3402 2 1 X1201 4.C1204 二极体值为 0.45V U1001 2018/12/4 第1页，共2页 

20、AFC故障 2018/12/4 第2页，共2页
