实 验 报 告 实验人： 郑博 学号： 07303156 日期： 2009-04-05 院（系）： 软件学院 专业（班级）： 07软件工程（数字媒体） 实验题目：四位ALU算术逻辑单元设计实验 一. 实验目的 1. 了解ALU（算术逻辑单元）的功能和使用方法； 2. 认识和掌握超前（并行）进位的设计方法； 3. 认识和掌握ALU的逻辑电路组成； 4. 认识和掌握ALU的设计方法。 二. 实验原理 由结构原理图可知，An、Bn数据是不能直接与全加器连接，它们受到功能变量F3—F1 的制约，因此，可由An、Bn数据和功能变量F3-F1组合产生成新的函数Xn、Yn，然后，再将 Xn、Yn和下一位Cn-1通过全加器进行全加运算以实现所需的运算功能。 图 9.1.1 ALU 的逻辑结构原理图 Sn=Xn○+ Yn○+ Cn-1; Cn=XnYn+(Xn+Yn)Cn-1 令Pn=Xn+Yn Gn=XnYn 则Cn=Gn+Pn-1 实验要求进位采用超前进位实现。超前进位电路同时形成各位进位，因此实现快速进 

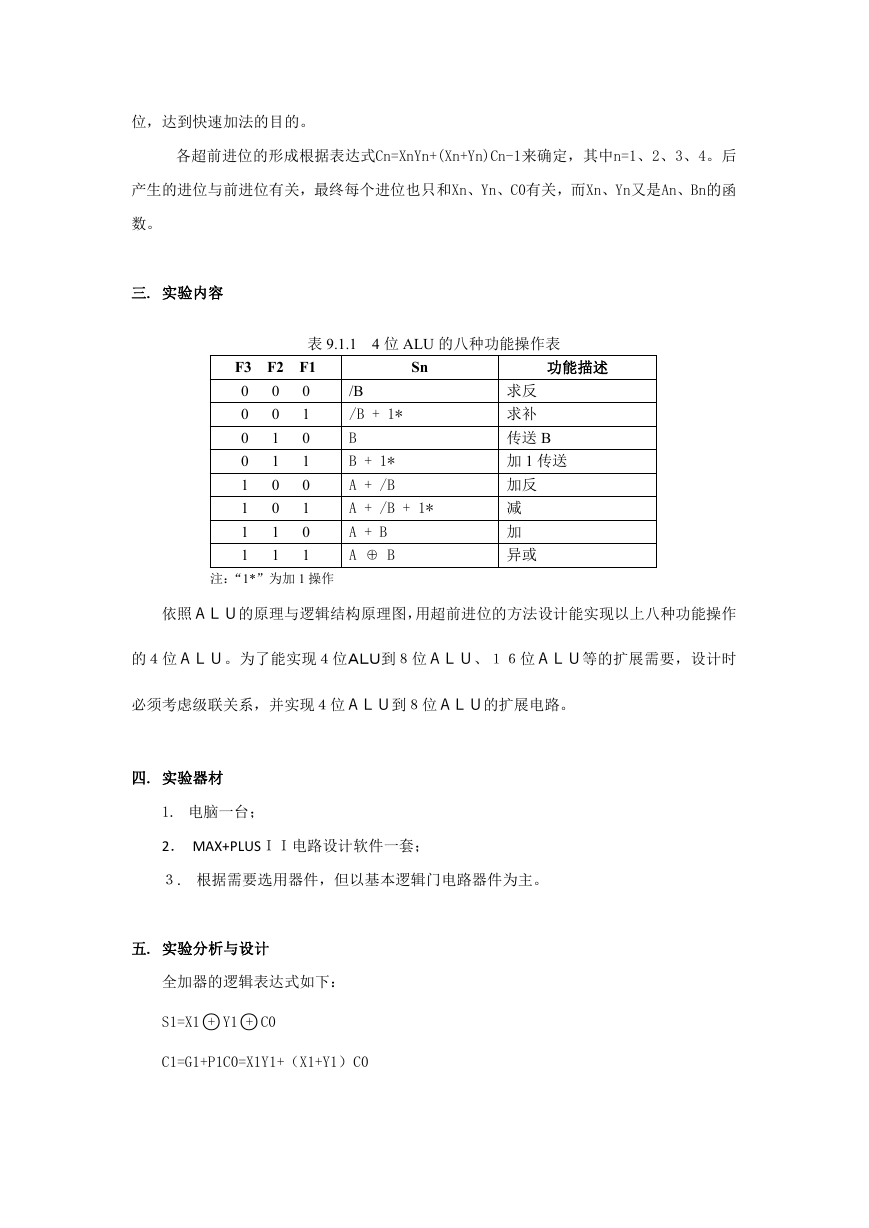

位，达到快速加法的目的。 各超前进位的形成根据表达式Cn=XnYn+(Xn+Yn)Cn-1来确定，其中n=1、2、3、4。后 产生的进位与前进位有关，最终每个进位也只和Xn、Yn、C0有关，而Xn、Yn又是An、Bn的函 数。 三. 实验内容 表 9.1.1 4 位 ALU 的八种功能操作表 F3 F2 F1 0 0 0 1 0 0 1 0 1 0 1 1 0 1 1 1 0 0 1 1 0 0 1 1 注：“1*”为加 1 操作 Sn 功能描述 /B /B + 1* B B + 1* A + /B A + /B + 1* A + B A ⊕ B 求反 求补 传送 B 加 1 传送 加反 减 加 异或 依照ＡＬＵ的原理与逻辑结构原理图，用超前进位的方法设计能实现以上八种功能操作 的４位ＡＬＵ。为了能实现４位ＡＬＵ到８位ＡＬＵ、１６位ＡＬＵ等的扩展需要，设计时 必须考虑级联关系，并实现４位ＡＬＵ到８位ＡＬＵ的扩展电路。 四. 实验器材 1. 电脑一台； 2． MAX+PLUSＩＩ电路设计软件一套； ３. 根据需要选用器件，但以基本逻辑门电路器件为主。 五. 实验分析与设计 全加器的逻辑表达式如下： S1=X1○+ Y1○+ C0 C1=G1+P1C0=X1Y1+（X1+Y1）C0 

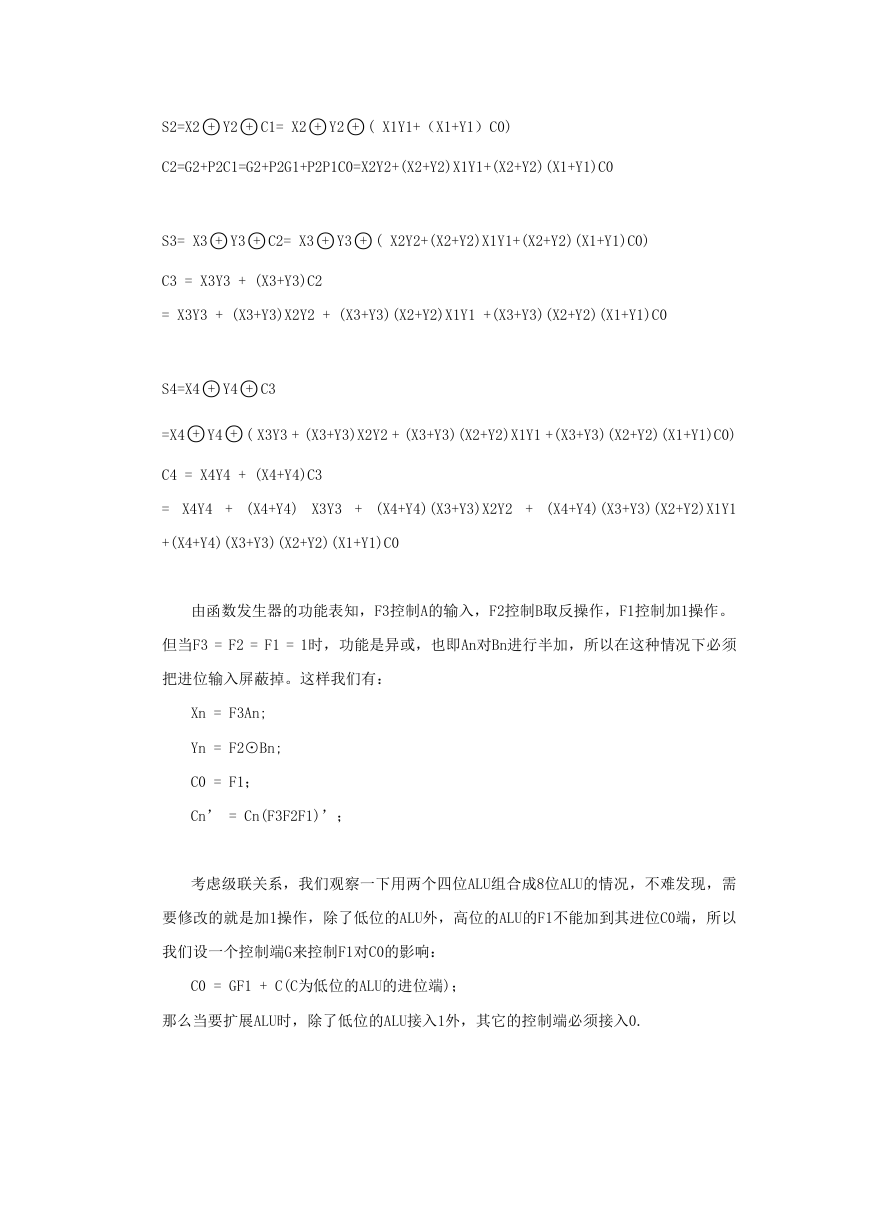

S2=X2○+ Y2○+ C1= X2○+ Y2○+ ( X1Y1+（X1+Y1）C0) C2=G2+P2C1=G2+P2G1+P2P1C0=X2Y2+(X2+Y2)X1Y1+(X2+Y2)(X1+Y1)C0 S3= X3○+ Y3○+ C2= X3○+ Y3○+ ( X2Y2+(X2+Y2)X1Y1+(X2+Y2)(X1+Y1)C0) C3 = X3Y3 + (X3+Y3)C2 = X3Y3 + (X3+Y3)X2Y2 + (X3+Y3)(X2+Y2)X1Y1 +(X3+Y3)(X2+Y2)(X1+Y1)C0 S4=X4○+ Y4○+ C3 =X4○+ Y4○+ ( X3Y3 + (X3+Y3)X2Y2 + (X3+Y3)(X2+Y2)X1Y1 +(X3+Y3)(X2+Y2)(X1+Y1)C0) C4 = X4Y4 + (X4+Y4)C3 = X4Y4 + (X4+Y4) X3Y3 + (X4+Y4)(X3+Y3)X2Y2 + (X4+Y4)(X3+Y3)(X2+Y2)X1Y1 +(X4+Y4)(X3+Y3)(X2+Y2)(X1+Y1)C0 由函数发生器的功能表知，F3控制A的输入，F2控制B取反操作，F1控制加1操作。 但当F3 = F2 = F1 = 1时，功能是异或，也即An对Bn进行半加，所以在这种情况下必须 把进位输入屏蔽掉。这样我们有： Xn = F3An; Yn = F2○· Bn; C0 = F1； Cn’ = Cn(F3F2F1)’； 考虑级联关系，我们观察一下用两个四位ALU组合成8位ALU的情况，不难发现，需 要修改的就是加1操作，除了低位的ALU外，高位的ALU的F1不能加到其进位C0端，所以 我们设一个控制端G来控制F1对C0的影响： C0 = GF1 + C(C为低位的ALU的进位端)； 那么当要扩展ALU时，除了低位的ALU接入1外，其它的控制端必须接入0. 

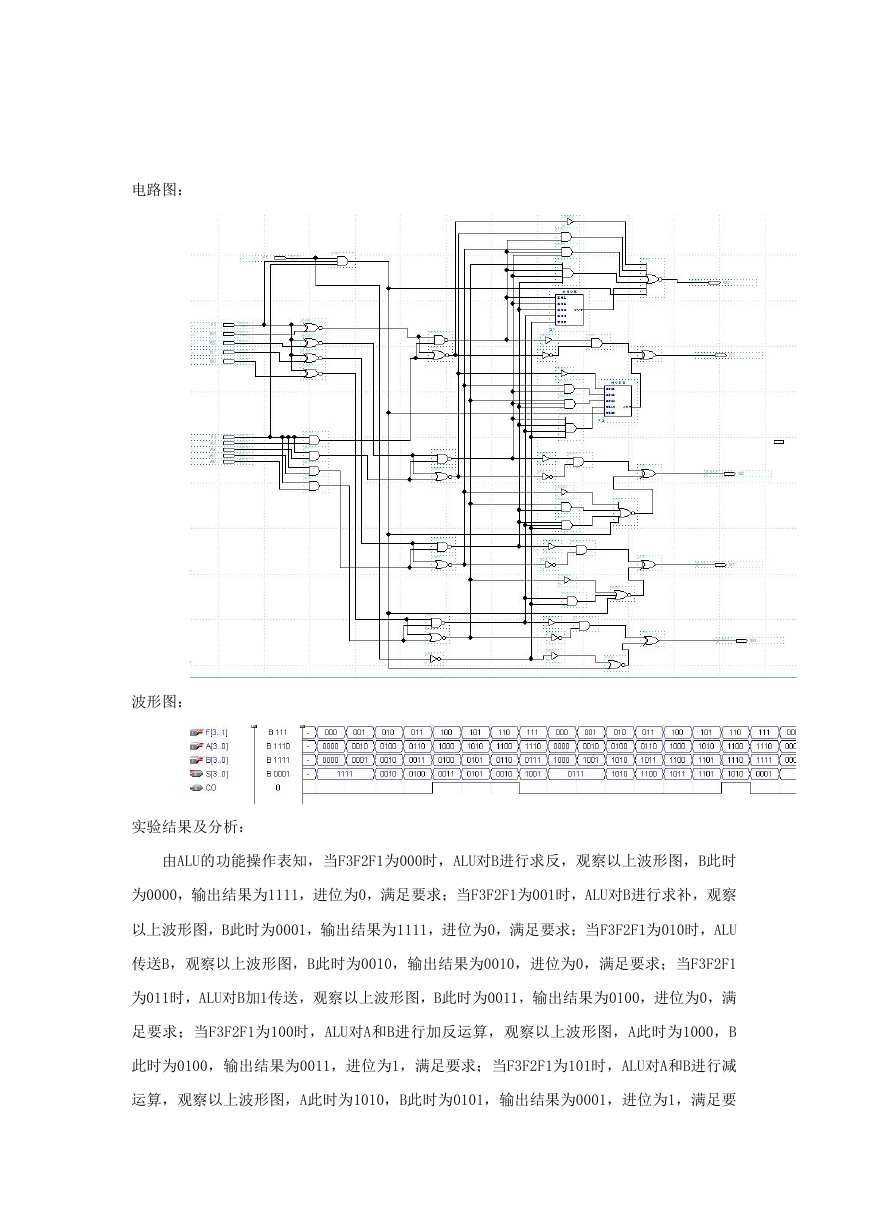

电路图： 波形图： 实验结果及分析： 由ALU的功能操作表知，当F3F2F1为000时，ALU对B进行求反，观察以上波形图，B此时 为0000，输出结果为1111，进位为0，满足要求；当F3F2F1为001时，ALU对B进行求补，观察 以上波形图，B此时为0001，输出结果为1111，进位为0，满足要求；当F3F2F1为010时，ALU 传送B，观察以上波形图，B此时为0010，输出结果为0010，进位为0，满足要求；当F3F2F1 为011时，ALU对B加1传送，观察以上波形图，B此时为0011，输出结果为0100，进位为0，满 足要求；当F3F2F1为100时，ALU对A和B进行加反运算，观察以上波形图，A此时为1000，B 此时为0100，输出结果为0011，进位为1，满足要求；当F3F2F1为101时，ALU对A和B进行减 运算，观察以上波形图，A此时为1010，B此时为0101，输出结果为0001，进位为1，满足要 

求；当F3F2F1为110时，ALU对A和B进行加运算，观察以上波形图，A此时为1100，B此时为0110， 输出结果为0010，进位为1，满足要求；当F3F2F1为111时，ALU对A和B进行异或功能，观察 以上波形图，A此时为1110，B此时为0111，输出结果为1001，进位为0，满足要求；以下类 同。 六. 实验心得 1.由于这是第一次使用 max-plus 做实验，对 max-plus 的操作还是相当生疏。比如，当编译 新的文件时，发现了错误，但一直找不到错误的源头，考虑了很久才发现是因为忘记了把待 编译的文件设为当前工程文件后就开始编译文件，而错误的源头是原工程文件。 2.要充分理解题意，比如实验中 4 位 ALU 的第八个功能“异或”，一开始我只是屏蔽了最低 位的进位而已，而没有考虑其他进位，因此只有最低位进行异或功能，其他位进行加功能。
