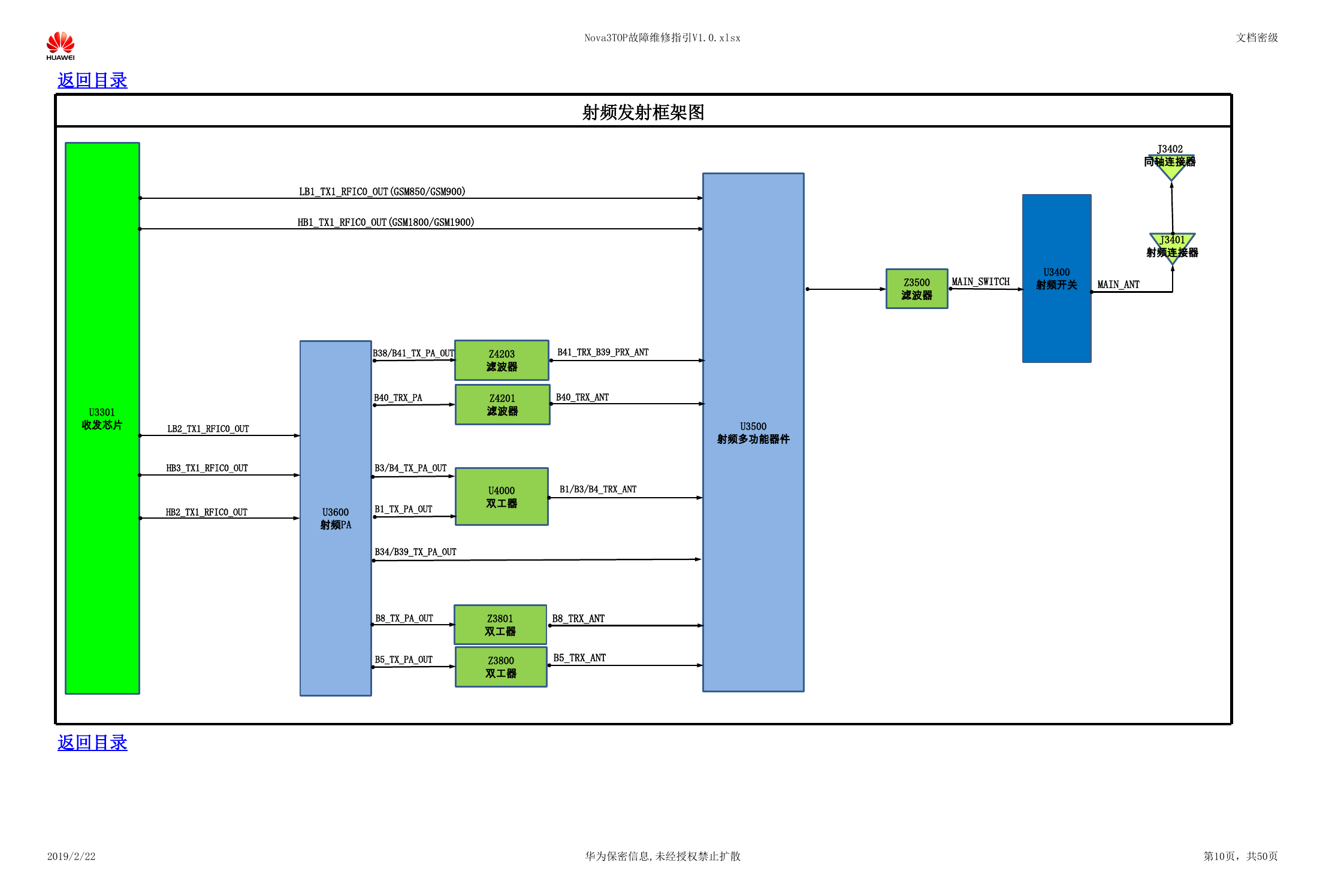

Nova3TOP故障维修指引V1.0.xlsx 文档密级 J3402 同轴连接器 J3401 射频连接器 Z3500 滤波器 MAIN_SWITCH U3400 射频开关 MAIN_ANT 返回目录 射频发射框架图 LB1_TX1_RFIC0_OUT(GSM850/GSM900) HB1_TX1_RFIC0_OUT(GSM1800/GSM1900) U3301 收发芯片 LB2_TX1_RFIC0_OUT B38/B41_TX_PA_OUT B40_TRX_PA HB3_TX1_RFIC0_OUT B3/B4_TX_PA_OUT HB2_TX1_RFIC0_OUT B1_TX_PA_OUT U3600 射频PA B34/B39_TX_PA_OUT Z4203 滤波器 Z4201 滤波器 U4000 双工器 B41_TRX_B39_PRX_ANT B40_TRX_ANT B1/B3/B4_TRX_ANT U3500 射频多功能器件 B8_TX_PA_OUT B5_TX_PA_OUT Z3801 双工器 Z3800 双工器 B8_TRX_ANT B5_TRX_ANT 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第10页，共50页
