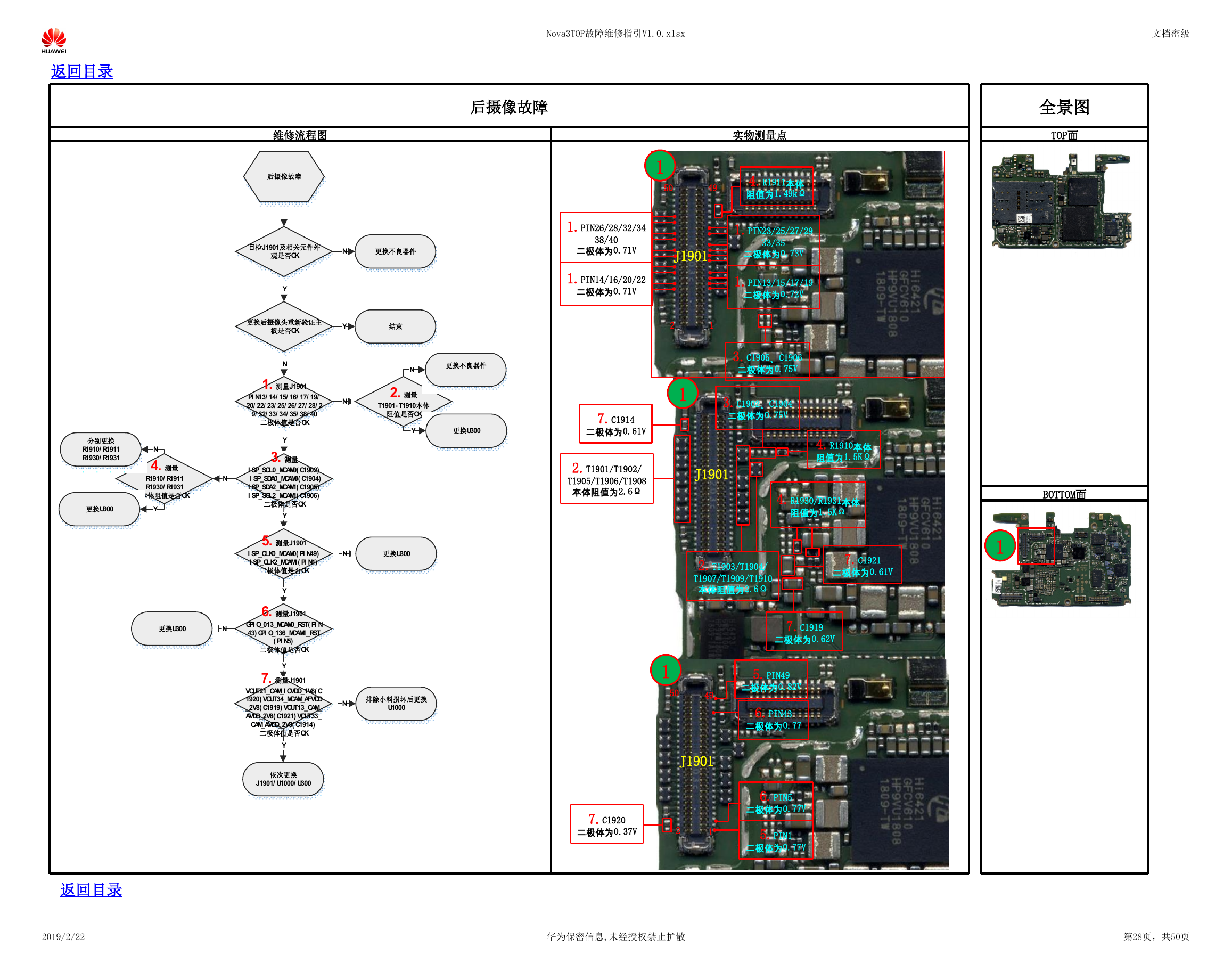

Nova3TOP故障维修指引V1.0.xlsx 文档密级 返回目录 维修流程图 后摄像故障 1.PIN26/28/32/34 38/40 二极体为0.71V 1.PIN14/16/20/22 二极体为0.71V 7.C1914 二极体为0.61V 2.T1901/T1902/ T1905/T1906/T1908 本体阻值为2.6Ω 全景图 TOP面 1 50 49 J1901 2 1 1 实物测量点 4.R1911本体 阻值为1.49kΩ 1.PIN23/25/27/29 33/35 二极体为0.73V 1.PIN13/15/17/19 二极体为0.72V 3.C1905、C1906 二极体为0.75V 3.C1902、C1904 二极体为0.75V J1901 4.R1910本体 阻值为1.5KΩ 4.R1930/R1931本体 阻值为1.5KΩ 2.T1903/T1904/ T1907/T1909/T1910 本体阻值为2.6Ω 7.C1921 二极体为0.61V BOTTOM面 1 1 50 49 J1901 7.C1920 二极体为0.37V 2 1 7.C1919 二极体为0.62V 5.PIN49 二极体为0.82V 6.PIN43 二极体为0.77 6.PIN5 二极体为0.77V 5.PIN1 二极体为0.77V 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第28页，共50页 目检J1901及相关元件外观是否OK后摄像故障更换不良器件N1.测量J1901 PIN13/14/15/16/17/19/20/22/23/25/26/27/28/29/32/33/34/35/38/40二极体值是否OKN更换后摄像头重新验证主板是否OK结束YNYY3.测量ISP_SCL0_MCAM0(C1902) ISP_SDA0_MCAM0(C1904)ISP_SDA2_MCAM1(C1905)ISP_SCL2_MCAM1(C1906)二极体是否OKYN5.测量J1901ISP_CLK0_MCAM0(PIN49)ISP_CLK2_MCAM1(PIN1)二极体值是否OK排除小料损坏后更换U1000N2.测量T1901-T1910本体阻值是否OK更换不良器件N更换U300Y4.测量R1910/R1911R1930/R1931本体阻值是否OKN分别更换R1910/R1911R1930/R1931更换U300NY依次更换J1901/U1000/U300更换U300Y6.测量J1901GPIO_013_MCAM0_RST(PIN43)GPIO_136_MCAM1_RST(PIN5)二极体值是否OKN更换U300Y7.测量J1901VOUT21_CAM_IOVDD_1V8(C1920)VOUT34_MCAM_AFVDD_2V8(C1919)VOUT13_CAM_AVDD_2V8(C1921)VOUT33_CAM_AVDD_2V8(C1914)二极体值是否OKY
