To Start Menu

如何使用本手册

投影机的优势

快速参考指南

安全说明

安全注意事项

天花板悬吊注意事项

阅读并保留此使用说明书供日后使用

使用注意事项

安装注意事项

投影灯的注意事项

遥控器电池注意事项

关于安全使用

开源软件

软件应受GNU通用公共授权版本2的约束

使用之前

随附配件

遥控器准备工作

安装遥控器电池

遥控器操作范围

使用选购的有线遥控器 (RS-RC05)

部件名称

投影机

正面视图

背面视图

底部视图

遥控器

侧控制板

LED 指示灯显示

输入端子

投影影像

第 1 步：打开投影机

第 2 步：选择输入信号

输入信号的类型

选择输入信号

第 3 步：调整影像

设置电脑的显示分辨率

Windows 8

Windows 7

Windows Vista

Mac OS X

自动 PC 调整

执行自动 PC 功能

对焦影像、调整影像尺寸或移动影像

重设位置

第 4 步：选择与屏幕相符的高宽比 (屏幕高宽比)

选择屏幕高宽比

通过 16:9 数码影像移位移动影像

通过 4:3 数码影像移位移动影像

重设影像移位

选择高宽比

高宽比类型

选择高宽比

第 5 步：校正影像失真

调整梯形失真

水平/垂直梯形失真校正

边角调整

重设梯形失真调整

第 6 步：选择影像质量 (影像模式)

影像模式

选择影像模式

第 7 步：进行节电设置

第 8 步：关闭投影机

在演示期间使用的有效功能

有用的演示功能

暂时关闭影像

定格画面

调整音量

静音

缩放影像局部

投影 USB 闪存盘上的影像

分屏显示

使用菜单设置功能

使用菜单

菜单配置

基本菜单操作

设置显示状态 (输入设置)

选择高宽比

使用自动 PC 进行设置

选择输入信号 (模拟 PC 输入)

调整输入信号 (总点数)

调整输入信号 (跟踪)

调整输入信号 (水平/垂直位置)

调整输入信号 (水平/垂直像素)

调整 HDMI 输入电平

设置 HDMI 色彩格式

指定 HDMI 过扫描

指定逐行处理

指定幻灯片播放间隔

指定分屏显示

调整影像质量 (影像调整)

指定分屏模式下的影像优先级

指定影像模式

创建/保存用户配置文件

调整亮度

调整对比度

调整清晰度

校正伽玛

调整色彩

根据环境光进行调整 (环境光)

影像降噪 (随机噪声降噪)

影像降噪 (MPEG 降噪)

影像降噪 (蚊式噪声降噪)

动态伽玛调整

校正记忆色彩

精细调谐色彩 (6 轴色彩调整)

精细调谐伽玛

指定投影灯控制

指定投影灯模式

重设影像调整设置

自定义系统操作 (系统设置)

注册用户标识

定位用户标识

无信号屏幕

空白时屏幕

选择启动时显示的标识

指定电源管理模式

指定电源管理时间

指定直接开机

指定静音或操作音

指定按键重复操作

锁定投影机或遥控器按钮

分配遥控频道

减少运动模糊

选择显示语言

操作需要密码

设置密码

使用遥控器 [Fn] 按钮

选择音频输入

恢复原始伽玛设置

指定 HDMI 输入

重设投影灯计时器

关于投影灯计时器的显示

重设空气滤网计时器

更新固件

重设为出厂设置

查看投影机信息

安装

安装之前

搬运/装运投影机时的注意事项

安装注意事项

使用安装于天花板的投影机

朝正确的方向安装

安装步骤

设置投影机

将投影机放置在屏幕前方

在地板上安装

倾斜安装投影机

悬吊安装或后投影

安装 / 拆卸镜头组合

安装镜头组合

拆卸镜头组合

影像尺寸与投影距离之间的关系

镜头移位功能

连接步骤

可连接的设备和输入端子

连接到电脑

连接到 RGB 监视器输出端子 (模拟连接)

连接到 DVI 监视器输出端子 (数码连接)

使用 HDMI 电缆连接 (输入信号类型： [HDMI] 31页)

将音频输出到扬声器

连接到 AV 设备

连接到数码视频输出端子 (数码连接)

连接到模拟视频输出端子 (模拟连接)

将音频输出到扬声器

接通投影机电源

开始投影

开始和停止投影

开始投影

停止投影

当出现语言选择屏幕时

当出现密码输入屏幕时

当出现“无信号”时

当未出现笔记本电脑屏幕时

调整影像

更改笔记本电脑屏幕输出

打开外部监视器输出

与安装相关的菜单设置

锁定安装设置

翻转影像显示

指定屏幕高宽比

调整投影影像的大小

指定梯形失真校正

指定数码影像移位

指定微数码影像移位

调整影像注册

指定风扇模式

指定垂直投影

保存和恢复透镜位置

屏幕色彩调整

指定菜单位置

显示/隐藏向导屏幕

显示/隐藏输入状态

显示/隐藏过热警告

指定菜单显示时间

显示/隐藏更换投影灯警告

显示/隐藏滤网清洁警告

显示/隐藏分屏 ID

显示测试图案

同时从多台投影机投影 (边缘融合)

基本操作说明

高级操作说明：色彩调整

高级操作说明：黑电平调整

高级操作说明：平滑化重叠区域

连接到网络

网络连接概述

连接方法

完成投影机设置

锁定/解除锁定网络设置

指定网络密码

注册网络密码

指定待机功率消耗

指定网络功能

查看 IP地址、网关地址和 MAC地址

指定 DHCP

指定 TCP/IP设置

初始化网络设置

指定 PJLink设置

指定AMX Device Discovery

指定Crestron RoomView

完成电脑设置

指定 IP地址

Windows 8

Windows 7

Windows Vista

Mac OS X

重设电脑的 IP地址设置

设置网络

显示网络配置屏幕

网络设置

错误通知邮件

通过网络屏幕进行控制

维护

清洁投影机和空气滤网

清洁空气滤网

更换空气滤网

更换投影灯

换用的投影灯

更换投影灯

附录

故障排除

LED 指示灯含义

症状和解决方法

无法打开投影机

无法从投影机投影影像

没有声音

投影的影像模糊不清

无法准确投影影像

投影机电源关闭

无法操作遥控器

高宽比与屏幕高宽比之间的关系

影像被投影在 16:10 屏幕上

影像被投影在 16:9 屏幕上

影像被投影在 4:3 屏幕上

影像以连接设备的高宽比被投影在 16:10 屏幕上

影像以连接设备的高宽比被投影在 16:9 屏幕上

影像以连接设备的高宽比被投影在 4:3 屏幕上

显示的测试图案

支持的信号类型

产品规格

投影机

遥控器

各镜头组合的规格 (选项)

外部视图

模拟PC2 / COMPONENT 端子

维修端口 (CONTROL)

索引

数字

选件

菜单配置

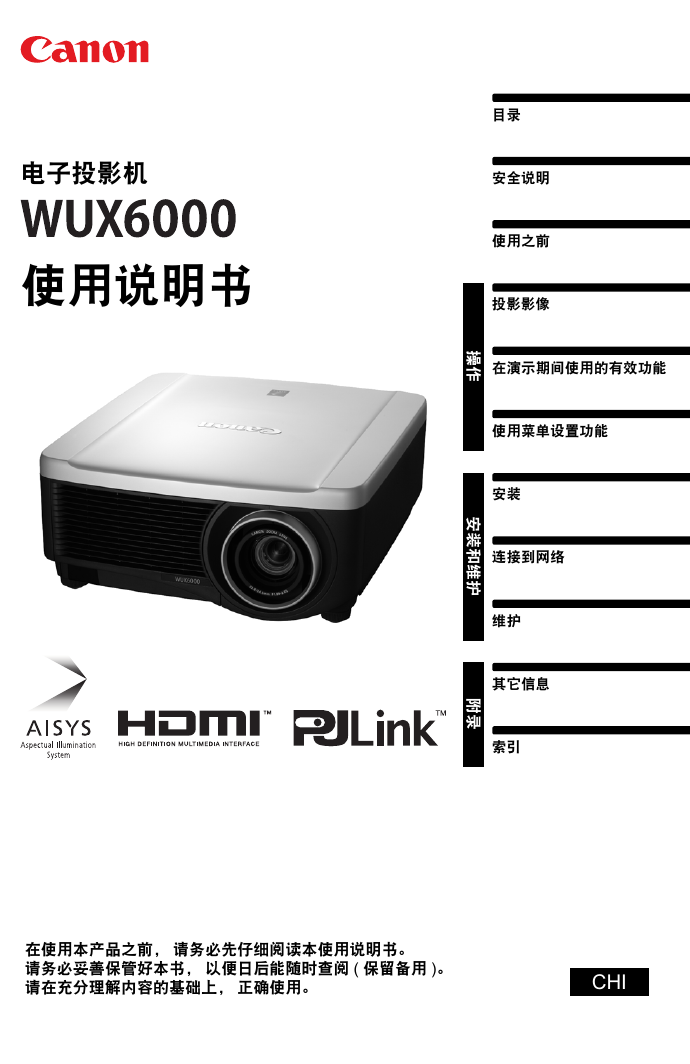

电子投影机使用说明书目录安全说明使用之前投影影像在演示期间使用的有效功能使用菜单设置功能安装连接到网络维护其它信息索引操作安装和维护附录在使用本产品之前，请务必先仔细阅读本使用说明书。请务必妥善保管好本书，以便日后能随时查阅 ( 保留备用 )。请在充分理解内容的基础上，正确使用。 CHI

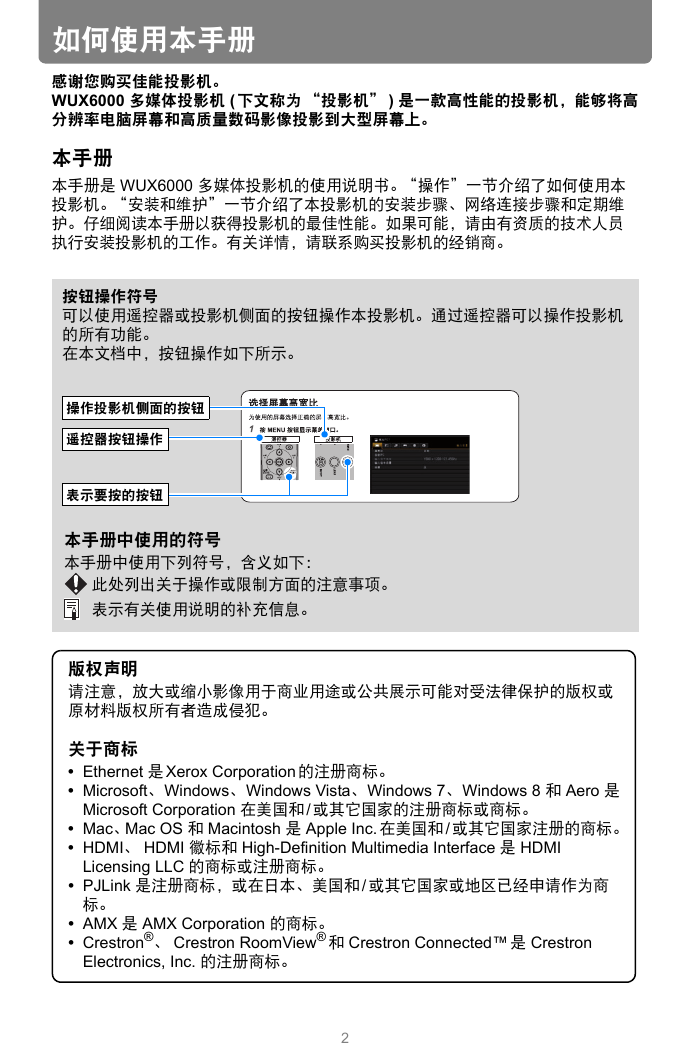

如何使用本手册感谢您购买佳能投影机。 WUX6000 多媒体投影机 ( 下文称为 “投影机” ) 是一款高性能的投影机，能够将高分辨率电脑屏幕和高质量数码影像投影到大型屏幕上。本手册本手册是 WUX6000 多媒体投影机的使用说明书。“操作”一节介绍了如何使用本投影机。“安装和维护”一节介绍了本投影机的安装步骤、网络连接步骤和定期维护。仔细阅读本手册以获得投影机的最佳性能。如果可能，请由有资质的技术人员执行安装投影机的工作。有关详情，请联系购买投影机的经销商。按钮操作符号可以使用遥控器或投影机侧面的按钮操作本投影机。通过遥控器可以操作投影机的所有功能。在本文档中，按钮操作如下所示。操作投影机侧面的按钮遥控器按钮操作表示要按的按钮本手册中使用的符号本手册中使用下列符号，含义如下：此处列出关于操作或限制方面的注意事项。表示有关使用说明的补充信息。版权声明请注意，放大或缩小影像用于商业用途或公共展示可能对受法律保护的版权或原材料版权所有者造成侵犯。关于商标 • Ethernet 是Xerox Corporation 的注册商标。 • Microsoft、Windows、Windows Vista、Windows 7、Windows 8 和 Aero 是 Microsoft Corporation 在美国和/ 或其它国家的注册商标或商标。 • Mac、Mac OS 和 Macintosh 是 Apple Inc. 在美国和/ 或其它国家注册的商标。 • HDMI、 HDMI 徽标和 High-Definition Multimedia Interface 是 HDMI Licensing LLC 的商标或注册商标。 • PJLink 是注册商标，或在日本、美国和/ 或其它国家或地区已经申请作为商标。 • AMX 是 AMX Corporation 的商标。 • Crestron®、 Crestron RoomView® 和 Crestron Connected™ 是 Crestron Electronics, Inc. 的注册商标。 2

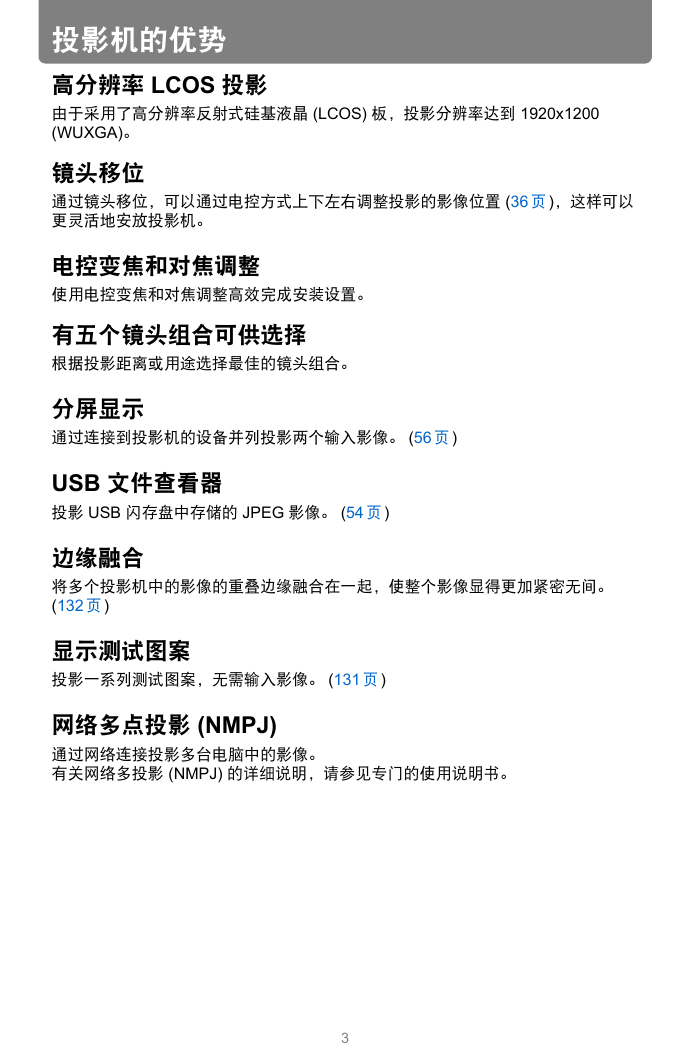

投影机的优势高分辨率 LCOS 投影由于采用了高分辨率反射式硅基液晶 (LCOS) 板，投影分辨率达到 1920x1200 (WUXGA)。镜头移位通过镜头移位，可以通过电控方式上下左右调整投影的影像位置 (36 页 )，这样可以更灵活地安放投影机。电控变焦和对焦调整使用电控变焦和对焦调整高效完成安装设置。有五个镜头组合可供选择根据投影距离或用途选择最佳的镜头组合。分屏显示通过连接到投影机的设备并列投影两个输入影像。 (56 页) USB 文件查看器投影 USB 闪存盘中存储的 JPEG 影像。 (54 页) 边缘融合将多个投影机中的影像的重叠边缘融合在一起，使整个影像显得更加紧密无间。 (132 页) 显示测试图案投影一系列测试图案，无需输入影像。 (131 页 ) 网络多点投影 (NMPJ) 通过网络连接投影多台电脑中的影像。有关网络多投影 (NMPJ) 的详细说明，请参见专门的使用说明书。 3

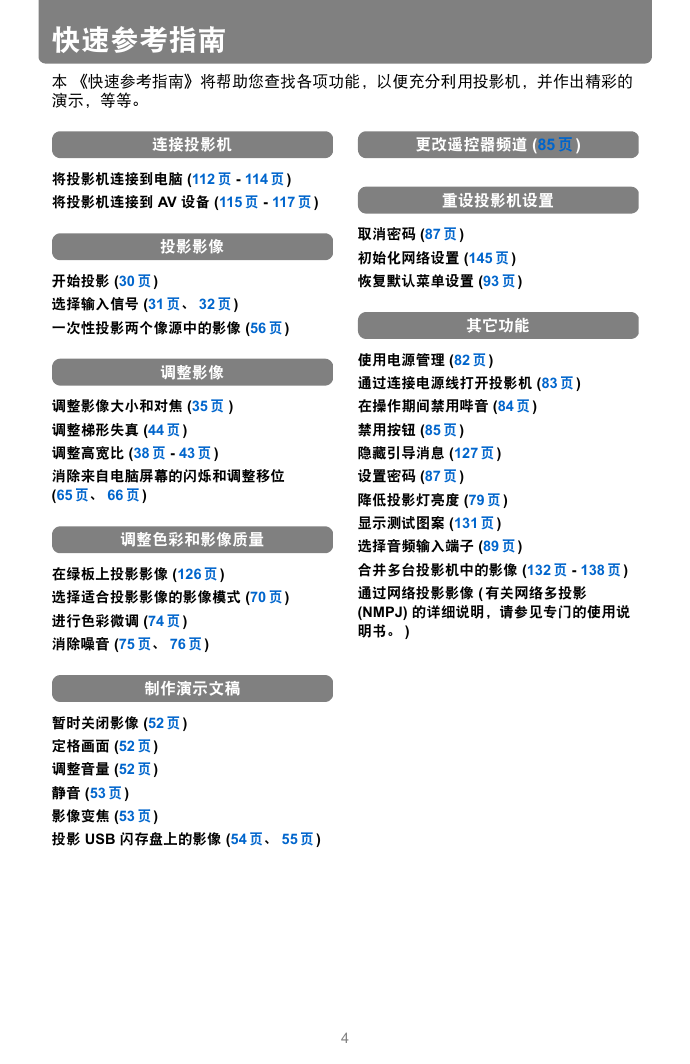

快速参考指南本《快速参考指南》将帮助您查找各项功能，以便充分利用投影机，并作出精彩的演示，等等。连接投影机更改遥控器频道 (85 页) 重设投影机设置取消密码 (87 页) 初始化网络设置 (145 页) 恢复默认菜单设置 (93 页) 其它功能使用电源管理 (82 页 ) 通过连接电源线打开投影机 (83 页) 在操作期间禁用哔音 (84 页 ) 禁用按钮 (85 页) 隐藏引导消息 (127 页) 设置密码 (87 页) 降低投影灯亮度 (79 页) 显示测试图案 (131 页) 选择音频输入端子 (89 页) 合并多台投影机中的影像 (132 页 - 138 页) 通过网络投影影像 ( 有关网络多投影 (NMPJ) 的详细说明，请参见专门的使用说明书。 ) 将投影机连接到电脑 (112 页 - 114 页) 将投影机连接到 AV 设备 (115 页 - 117 页) 投影影像开始投影 (30 页) 选择输入信号 (31 页、 32 页) 一次性投影两个像源中的影像 (56 页) 调整影像调整影像大小和对焦 (35 页 ) 调整梯形失真 (44 页) 调整高宽比 (38 页 - 43 页) 消除来自电脑屏幕的闪烁和调整移位 (65 页、 66 页) 调整色彩和影像质量在绿板上投影影像 (126 页) 选择适合投影影像的影像模式 (70 页) 进行色彩微调 (74 页) 消除噪音 (75 页、 76 页) 制作演示文稿暂时关闭影像 (52 页) 定格画面 (52 页) 调整音量 (52 页) 静音 (53 页) 影像变焦 (53 页) 投影 USB 闪存盘上的影像 (54 页、 55 页) 4

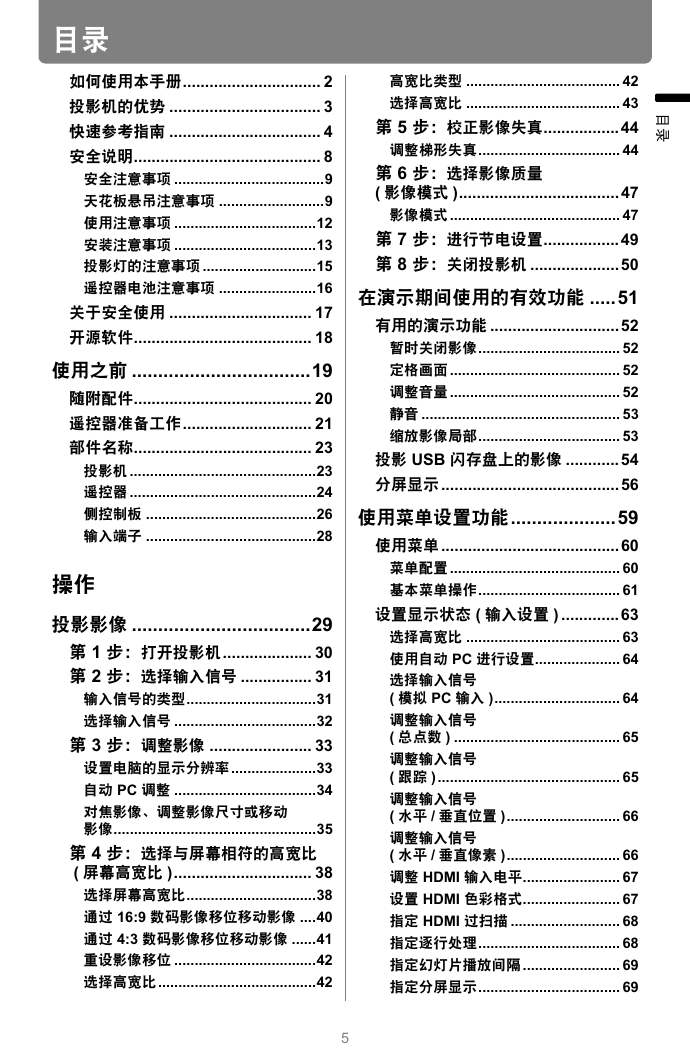

目录如何使用本手册............................... 2 投影机的优势 .................................. 3 快速参考指南 .................................. 4 安全说明.......................................... 8 安全注意事项 .....................................9 天花板悬吊注意事项 ..........................9 使用注意事项 ...................................12 安装注意事项 ...................................13 投影灯的注意事项 ............................15 遥控器电池注意事项 ........................16 关于安全使用 ................................ 17 开源软件........................................ 18 使用之前 ..................................19 随附配件........................................ 20 遥控器准备工作............................. 21 部件名称........................................ 23 投影机 ..............................................23 遥控器 ..............................................24 侧控制板 ..........................................26 输入端子 ..........................................28 操作投影影像 ..................................29 第 1 步：打开投影机.................... 30 第 2 步：选择输入信号 ................ 31 输入信号的类型................................31 选择输入信号 ...................................32 第 3 步：调整影像 ....................... 33 设置电脑的显示分辨率.....................33 自动 PC 调整 ...................................34 对焦影像、调整影像尺寸或移动影像..................................................35 第 4 步：选择与屏幕相符的高宽比 ( 屏幕高宽比 )............................... 38 选择屏幕高宽比................................38 通过 16:9 数码影像移位移动影像 ....40 通过 4:3 数码影像移位移动影像 ......41 重设影像移位 ...................................42 选择高宽比.......................................42 目录高宽比类型 ...................................... 42 选择高宽比 ...................................... 43 第 5 步：校正影像失真.................44 调整梯形失真................................... 44 第 6 步：选择影像质量 ( 影像模式 )....................................47 影像模式.......................................... 47 第 7 步：进行节电设置.................49 第 8 步：关闭投影机 ....................50 在演示期间使用的有效功能 .....51 有用的演示功能 .............................52 暂时关闭影像................................... 52 定格画面.......................................... 52 调整音量.......................................... 52 静音 ................................................. 53 缩放影像局部................................... 53 投影 USB 闪存盘上的影像 ............54 分屏显示........................................56 使用菜单设置功能....................59 使用菜单........................................60 菜单配置.......................................... 60 基本菜单操作................................... 61 设置显示状态 ( 输入设置 ) .............63 选择高宽比 ...................................... 63 使用自动 PC 进行设置..................... 64 选择输入信号 ( 模拟 PC 输入 )............................... 64 调整输入信号 ( 总点数 ) ......................................... 65 调整输入信号 ( 跟踪 )............................................. 65 调整输入信号 ( 水平 / 垂直位置 )............................ 66 调整输入信号 ( 水平 / 垂直像素 )............................ 66 调整 HDMI 输入电平........................ 67 设置 HDMI 色彩格式........................ 67 指定 HDMI 过扫描 ........................... 68 指定逐行处理................................... 68 指定幻灯片播放间隔........................ 69 指定分屏显示................................... 69 5

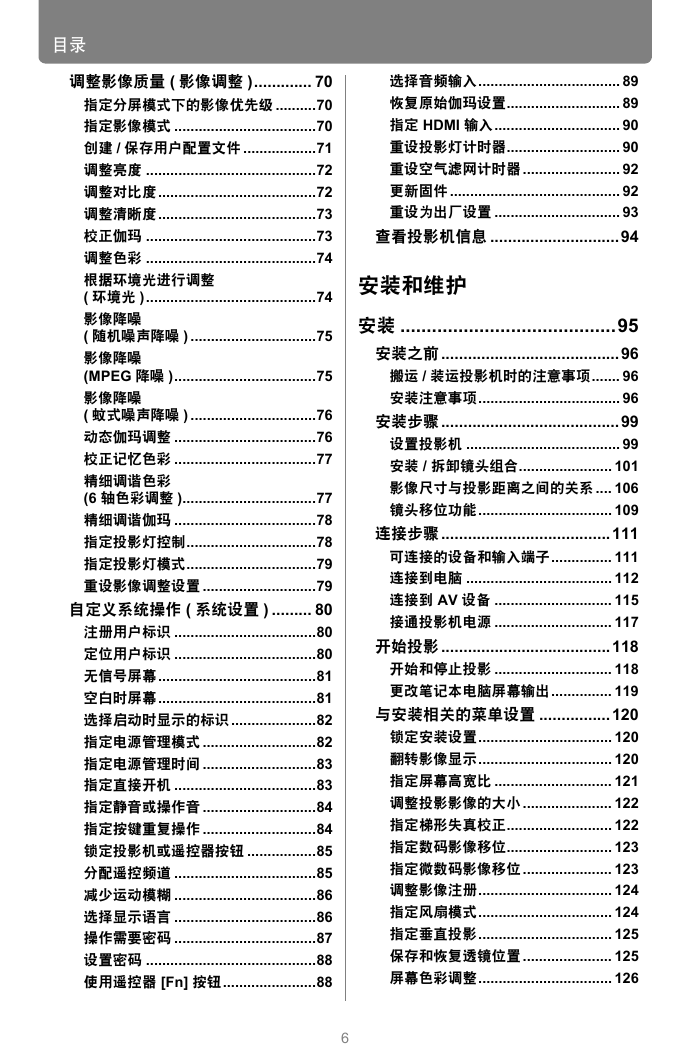

目录调整影像质量 ( 影像调整 )............. 70 指定分屏模式下的影像优先级 ..........70 指定影像模式 ...................................70 创建 / 保存用户配置文件 ..................71 调整亮度 ..........................................72 调整对比度.......................................72 调整清晰度.......................................73 校正伽玛 ..........................................73 调整色彩 ..........................................74 根据环境光进行调整 ( 环境光 )..........................................74 影像降噪 ( 随机噪声降噪 ) ...............................75 影像降噪 (MPEG 降噪 )...................................75 影像降噪 ( 蚊式噪声降噪 ) ...............................76 动态伽玛调整 ...................................76 校正记忆色彩 ...................................77 精细调谐色彩 (6 轴色彩调整 ).................................77 精细调谐伽玛 ...................................78 指定投影灯控制................................78 指定投影灯模式................................79 重设影像调整设置 ............................79 自定义系统操作 ( 系统设置 ) ......... 80 注册用户标识 ...................................80 定位用户标识 ...................................80 无信号屏幕.......................................81 空白时屏幕.......................................81 选择启动时显示的标识.....................82 指定电源管理模式 ............................82 指定电源管理时间 ............................83 指定直接开机 ...................................83 指定静音或操作音 ............................84 指定按键重复操作 ............................84 锁定投影机或遥控器按钮 .................85 分配遥控频道 ...................................85 减少运动模糊 ...................................86 选择显示语言 ...................................86 操作需要密码 ...................................87 设置密码 ..........................................88 使用遥控器 [Fn] 按钮.......................88 选择音频输入................................... 89 恢复原始伽玛设置............................ 89 指定 HDMI 输入............................... 90 重设投影灯计时器............................ 90 重设空气滤网计时器........................ 92 更新固件.......................................... 92 重设为出厂设置 ............................... 93 查看投影机信息 .............................94 安装和维护安装 .........................................95 安装之前........................................96 搬运 / 装运投影机时的注意事项....... 96 安装注意事项................................... 96 安装步骤........................................99 设置投影机 ...................................... 99 安装 / 拆卸镜头组合....................... 101 影像尺寸与投影距离之间的关系.... 106 镜头移位功能................................. 109 连接步骤......................................111 可连接的设备和输入端子............... 111 连接到电脑 .................................... 112 连接到 AV 设备 ............................. 115 接通投影机电源 ............................. 117 开始投影......................................118 开始和停止投影 ............................. 118 更改笔记本电脑屏幕输出............... 119 与安装相关的菜单设置 ................120 锁定安装设置................................. 120 翻转影像显示................................. 120 指定屏幕高宽比 ............................. 121 调整投影影像的大小...................... 122 指定梯形失真校正.......................... 122 指定数码影像移位.......................... 123 指定微数码影像移位...................... 123 调整影像注册................................. 124 指定风扇模式................................. 124 指定垂直投影................................. 125 保存和恢复透镜位置...................... 125 屏幕色彩调整................................. 126 6

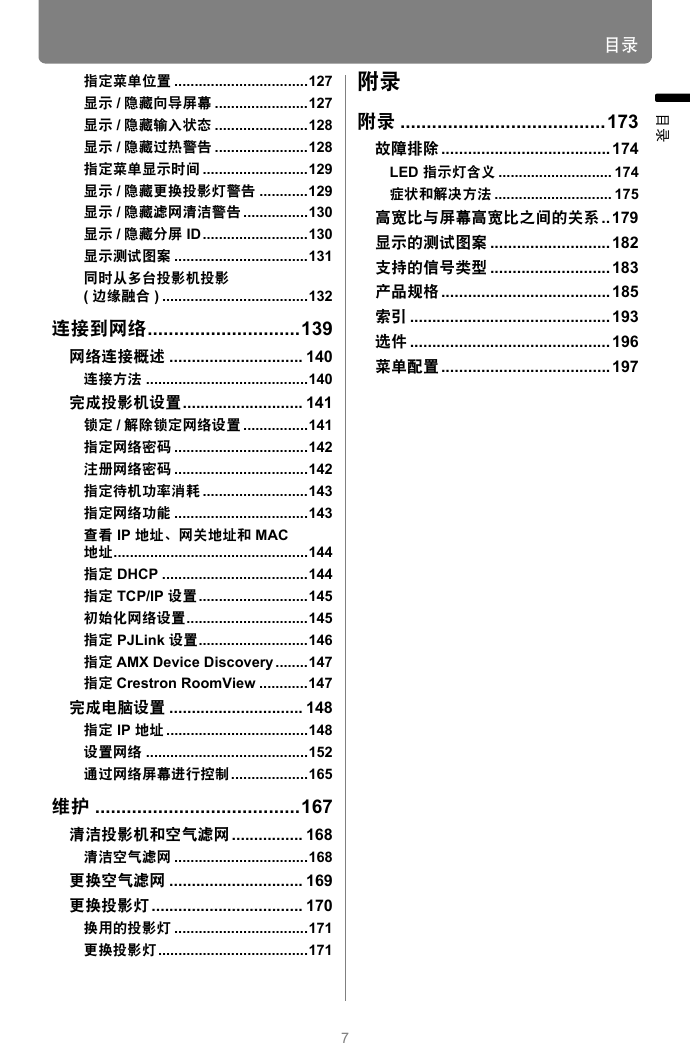

目录附录目录附录 .......................................173 故障排除......................................174 LED 指示灯含义 ............................ 174 症状和解决方法 ............................. 175 高宽比与屏幕高宽比之间的关系..179 显示的测试图案 ...........................182 支持的信号类型 ...........................183 产品规格......................................185 索引 .............................................193 选件 .............................................196 菜单配置......................................197 指定菜单位置 .................................127 显示 / 隐藏向导屏幕 .......................127 显示 / 隐藏输入状态 .......................128 显示 / 隐藏过热警告 .......................128 指定菜单显示时间 ..........................129 显示 / 隐藏更换投影灯警告 ............129 显示 / 隐藏滤网清洁警告 ................130 显示 / 隐藏分屏 ID..........................130 显示测试图案 .................................131 同时从多台投影机投影 ( 边缘融合 ) ....................................132 连接到网络.............................139 网络连接概述 .............................. 140 连接方法 ........................................140 完成投影机设置........................... 141 锁定 / 解除锁定网络设置 ................141 指定网络密码 .................................142 注册网络密码 .................................142 指定待机功率消耗 ..........................143 指定网络功能 .................................143 查看 IP 地址、网关地址和 MAC 地址................................................144 指定 DHCP ....................................144 指定 TCP/IP 设置...........................145 初始化网络设置..............................145 指定 PJLink 设置...........................146 指定 AMX Device Discovery........147 指定 Crestron RoomView ............147 完成电脑设置 .............................. 148 指定 IP 地址 ...................................148 设置网络 ........................................152 通过网络屏幕进行控制...................165 维护 .......................................167 清洁投影机和空气滤网................ 168 清洁空气滤网 .................................168 更换空气滤网 .............................. 169 更换投影灯.................................. 170 换用的投影灯 .................................171 更换投影灯.....................................171 7

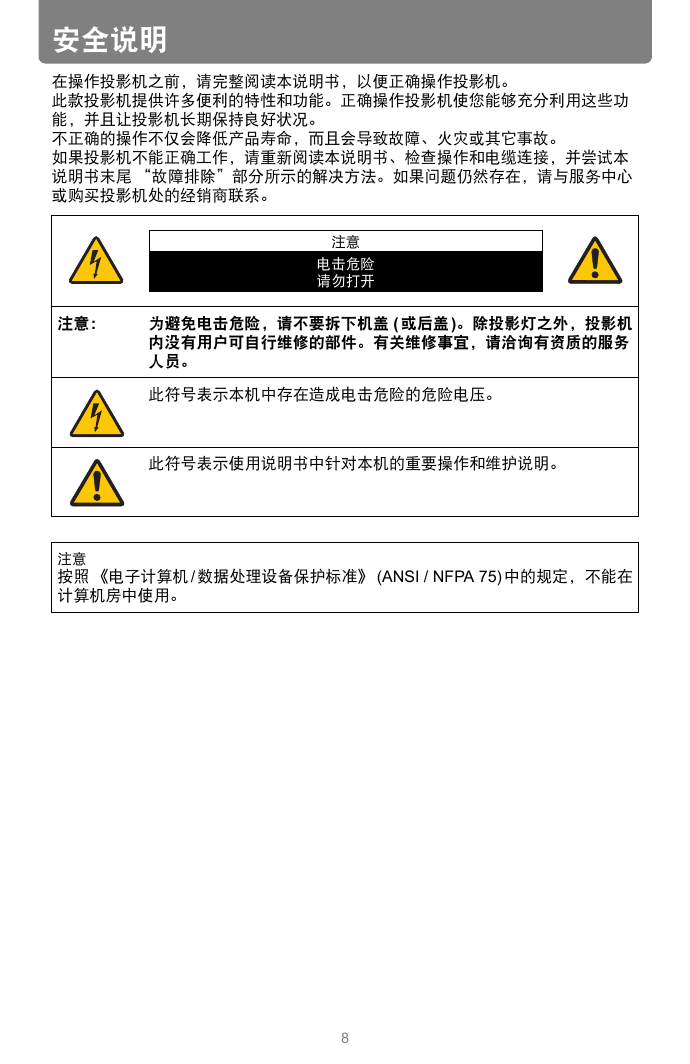

安全说明在操作投影机之前，请完整阅读本说明书，以便正确操作投影机。此款投影机提供许多便利的特性和功能。正确操作投影机使您能够充分利用这些功能，并且让投影机长期保持良好状况。不正确的操作不仅会降低产品寿命，而且会导致故障、火灾或其它事故。如果投影机不能正确工作，请重新阅读本说明书、检查操作和电缆连接，并尝试本说明书末尾 “故障排除”部分所示的解决方法。如果问题仍然存在，请与服务中心或购买投影机处的经销商联系。注意电击危险请勿打开注意：为避免电击危险，请不要拆下机盖 ( 或后盖)。除投影灯之外，投影机内没有用户可自行维修的部件。有关维修事宜，请洽询有资质的服务人员。此符号表示本机中存在造成电击危险的危险电压。此符号表示使用说明书中针对本机的重要操作和维护说明。注意按照《电子计算机/ 数据处理设备保护标准》 (ANSI / NFPA 75) 中的规定，不能在计算机房中使用。 8
