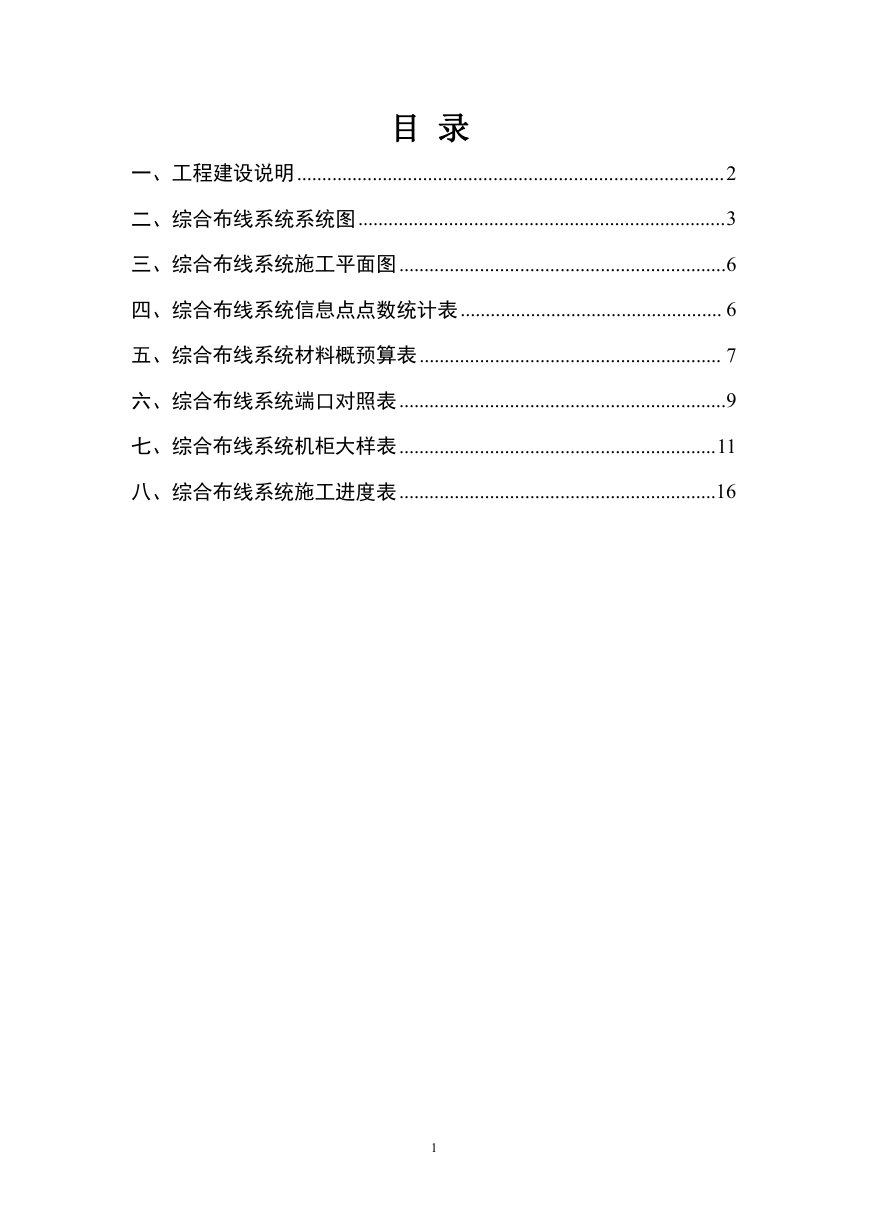

目录一、工程建设说明.....................................................................................2 二、综合布线系统系统图.........................................................................3 三、综合布线系统施工平面图.................................................................6 四、综合布线系统信息点点数统计表.................................................... 6 五、综合布线系统材料概预算表............................................................ 7 六、综合布线系统端口对照表.................................................................9 七、综合布线系统机柜大样表...............................................................11 八、综合布线系统施工进度表...............................................................16 1

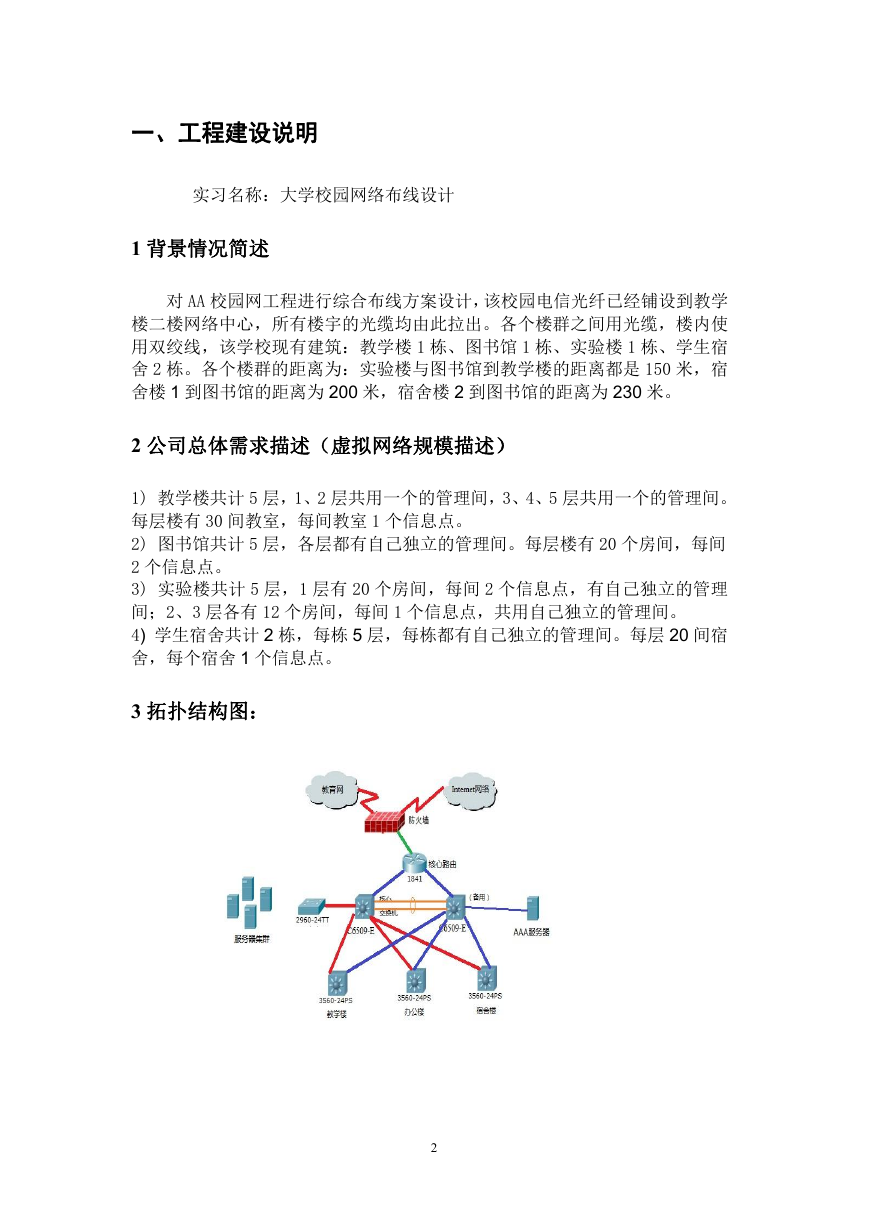

一、工程建设说明实习名称：大学校园网络布线设计 1 背景情况简述对 AA 校园网工程进行综合布线方案设计，该校园电信光纤已经铺设到教学楼二楼网络中心，所有楼宇的光缆均由此拉出。各个楼群之间用光缆，楼内使用双绞线，该学校现有建筑：教学楼 1 栋、图书馆 1 栋、实验楼 1 栋、学生宿舍 2 栋。各个楼群的距离为：实验楼与图书馆到教学楼的距离都是 150 米，宿舍楼 1 到图书馆的距离为 200 米，宿舍楼 2 到图书馆的距离为 230 米。 2 公司总体需求描述（虚拟网络规模描述） 1) 教学楼共计 5 层，1、2 层共用一个的管理间，3、4、5 层共用一个的管理间。每层楼有 30 间教室，每间教室 1 个信息点。 2) 图书馆共计 5 层，各层都有自己独立的管理间。每层楼有 20 个房间，每间 2 个信息点。 3) 实验楼共计 5 层，1 层有 20 个房间，每间 2 个信息点，有自己独立的管理间；2、3 层各有 12 个房间，每间 1 个信息点，共用自己独立的管理间。 4) 学生宿舍共计 2 栋，每栋 5 层，每栋都有自己独立的管理间。每层 20 间宿舍，每个宿舍 1 个信息点。 3 拓扑结构图： 2

4 选择器件原则插头保持力：最低 30LBS（介于插头与插座之间）插拔次数：≥750 次端接次数：≥150 次物理性能：材料：高抗压及阻燃塑料，符合 UL 94-V0 线束及连接片材料：铜铍合金电气性能：绝缘阻抗：>500 mΩ 绝缘电压：1000 V AC 接点阻抗：≤20 mΩ 电流：1.5A 适用线径范围：23AWG-26AWG 环境条件：－40℃～70℃（储藏）－10℃～60℃（工作）相对湿度：93%（工作）二、综合布线系统系统图 1、布线工程需求描述综合布线系统是学校智能化系统的信息网络基础，本设计注重系统的质量、科学性、先进性、可靠性及安全性，易扩展，同时本设计兼顾考虑学校的应用特点，将来发展的需要。因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可维护性。学校综合布线系统的目标是：以系统规范为指导，以具有当前国际领先水平的综合布线技术、计算机技术、通讯技术和自动化技术为支撑，建立一套统一规划、高度集成的布线系统，为学校计算机网络系统数据、图像及控制信号提供统一的传输线路、设备接口和高质量的传输性能。全面实现学校计算机通信网络的通讯、办公、管理手段的智能化、集成化，把学校计算机通信网络建成一个高起点、高标准、功能设施一流、且具有高开放性和平滑升级性的网络平台。同时，该布线系统兼顾了计算机网络系统未来的发展要求，提供 15 年保证；在学校增加新系统时，对新设备提供信号传输的支持。作为学校智能化系统的基础平台－综合布线系统将为整个学校的语音通信、宽带数据、图像联网、校园管理系统及网站建设提供高质量的传输通道。校园大楼内的各个功能区通过高性能的结构化综合布线系统连接起来，组成一套具备高传输带宽的、结构化的信息高速公路。 3

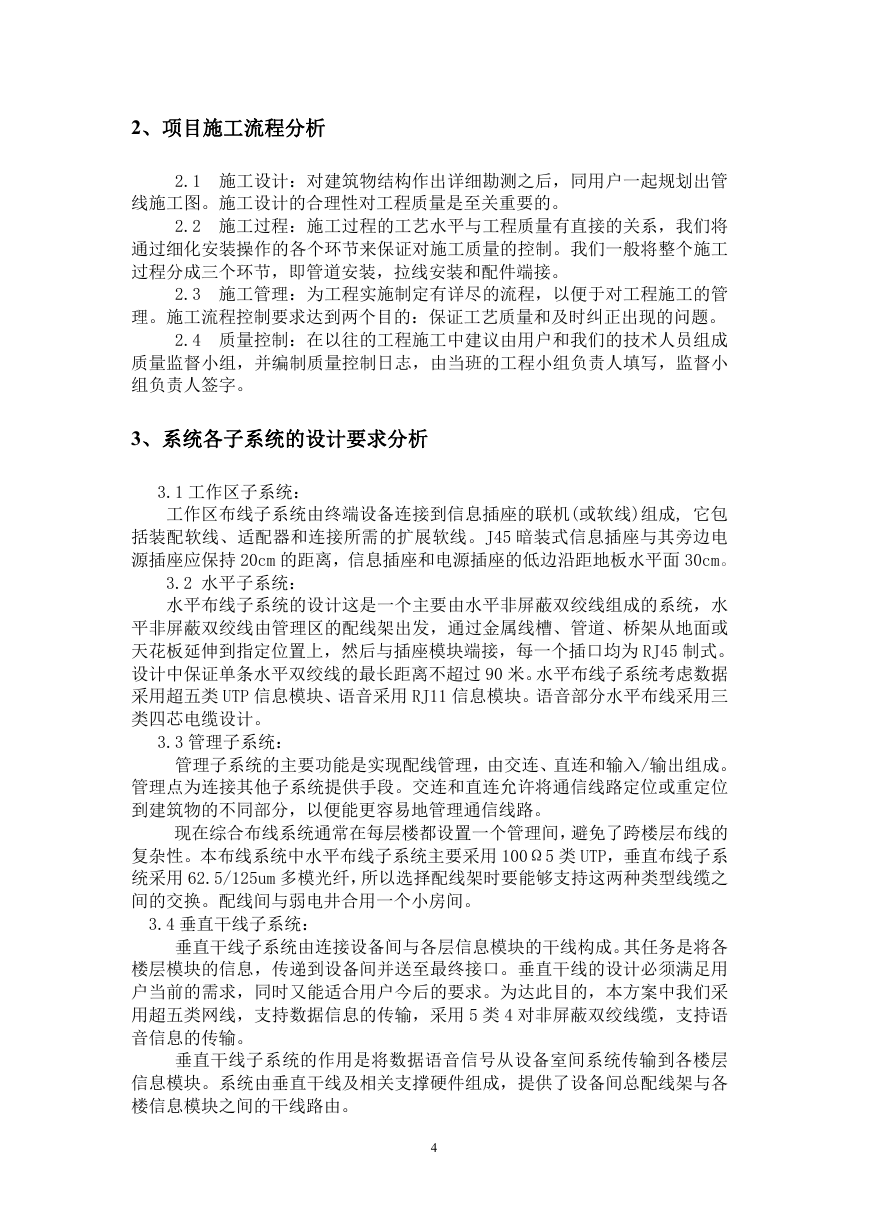

2、项目施工流程分析 2.1 施工设计：对建筑物结构作出详细勘测之后，同用户一起规划出管线施工图。施工设计的合理性对工程质量是至关重要的。 2.2 施工过程：施工过程的工艺水平与工程质量有直接的关系，我们将通过细化安装操作的各个环节来保证对施工质量的控制。我们一般将整个施工过程分成三个环节，即管道安装，拉线安装和配件端接。 2.3 施工管理：为工程实施制定有详尽的流程，以便于对工程施工的管理。施工流程控制要求达到两个目的：保证工艺质量和及时纠正出现的问题。 2.4 质量控制：在以往的工程施工中建议由用户和我们的技术人员组成质量监督小组，并编制质量控制日志，由当班的工程小组负责人填写，监督小组负责人签字。 3、系统各子系统的设计要求分析 3.1 工作区子系统：工作区布线子系统由终端设备连接到信息插座的联机(或软线)组成, 它包括装配软线、适配器和连接所需的扩展软线。J45 暗装式信息插座与其旁边电源插座应保持 20cm 的距离，信息插座和电源插座的低边沿距地板水平面 30cm。 3.2 水平子系统：水平布线子系统的设计这是一个主要由水平非屏蔽双绞线组成的系统，水平非屏蔽双绞线由管理区的配线架出发，通过金属线槽、管道、桥架从地面或天花板延伸到指定位置上，然后与插座模块端接，每一个插口均为 RJ45 制式。设计中保证单条水平双绞线的最长距离不超过 90 米。水平布线子系统考虑数据采用超五类 UTP 信息模块、语音采用 RJ11 信息模块。语音部分水平布线采用三类四芯电缆设计。 3.3 管理子系统：管理子系统的主要功能是实现配线管理，由交连、直连和输入/输出组成。管理点为连接其他子系统提供手段。交连和直连允许将通信线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路。现在综合布线系统通常在每层楼都设置一个管理间，避免了跨楼层布线的复杂性。本布线系统中水平布线子系统主要采用 100Ω5 类 UTP，垂直布线子系统采用 62.5/125um 多模光纤，所以选择配线架时要能够支持这两种类型线缆之间的交换。配线间与弱电井合用一个小房间。 3.4 垂直干线子系统：垂直干线子系统由连接设备间与各层信息模块的干线构成。其任务是将各楼层模块的信息，传递到设备间并送至最终接口。垂直干线的设计必须满足用户当前的需求，同时又能适合用户今后的要求。为达此目的，本方案中我们采用超五类网线，支持数据信息的传输，采用 5 类 4 对非屏蔽双绞线缆，支持语音信息的传输。垂直干线子系统的作用是将数据语音信号从设备室间系统传输到各楼层信息模块。系统由垂直干线及相关支撑硬件组成，提供了设备间总配线架与各楼信息模块之间的干线路由。 4

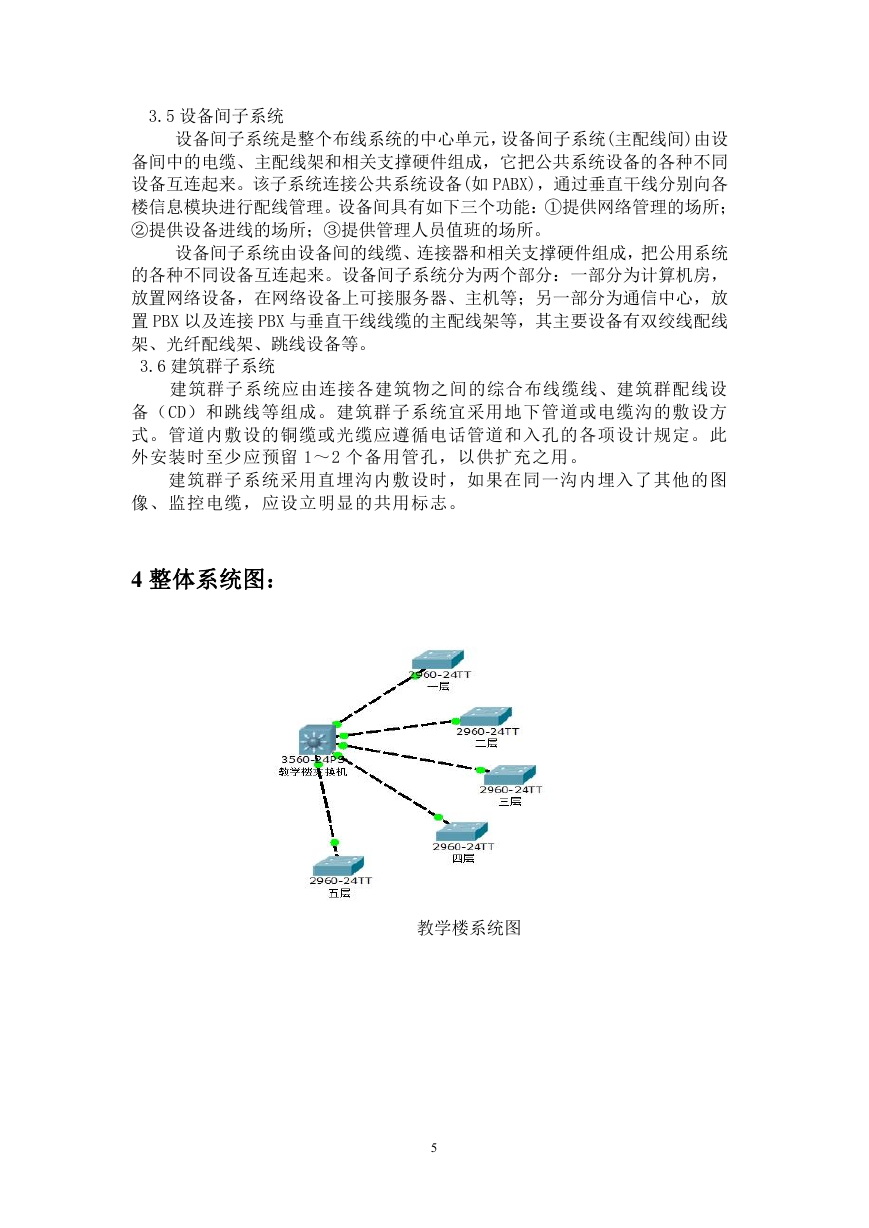

3.5 设备间子系统设备间子系统是整个布线系统的中心单元，设备间子系统(主配线间)由设备间中的电缆、主配线架和相关支撑硬件组成，它把公共系统设备的各种不同设备互连起来。该子系统连接公共系统设备(如 PABX)，通过垂直干线分别向各楼信息模块进行配线管理。设备间具有如下三个功能：①提供网络管理的场所； ②提供设备进线的场所；③提供管理人员值班的场所。设备间子系统由设备间的线缆、连接器和相关支撑硬件组成，把公用系统的各种不同设备互连起来。设备间子系统分为两个部分：一部分为计算机房，放置网络设备，在网络设备上可接服务器、主机等；另一部分为通信中心，放置 PBX 以及连接 PBX 与垂直干线线缆的主配线架等，其主要设备有双绞线配线架、光纤配线架、跳线设备等。 3.6 建筑群子系统建筑群子系统应由连接各建筑物之间的综合布线缆线、建筑群配线设备（CD）和跳线等组成。建筑群子系统宜采用地下管道或电缆沟的敷设方式。管道内敷设的铜缆或光缆应遵循电话管道和入孔的各项设计规定。此外安装时至少应预留 1～2 个备用管孔，以供扩充之用。建筑群子系统采用直埋沟内敷设时，如果在同一沟内埋入了其他的图像、监控电缆，应设立明显的共用标志。 4 整体系统图：教学楼系统图 5

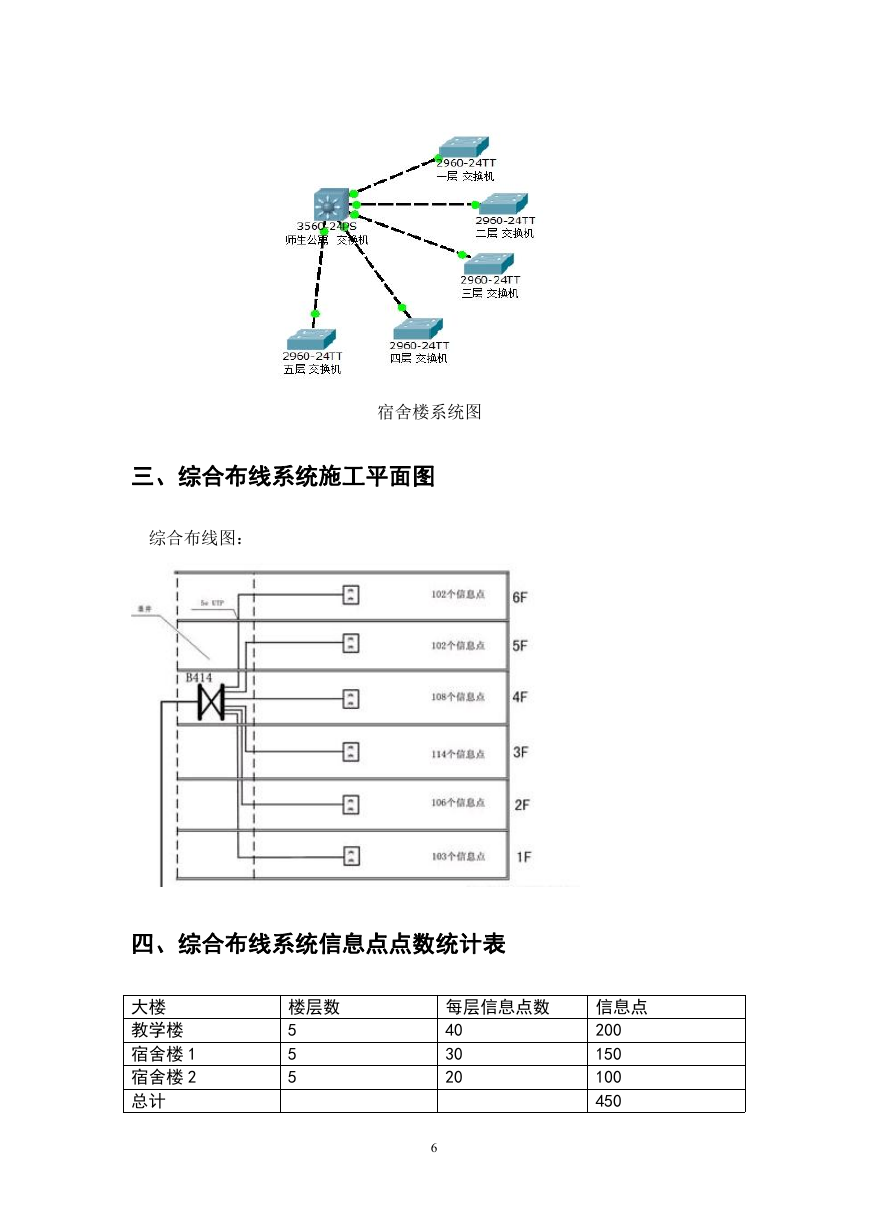

宿舍楼系统图三、综合布线系统施工平面图综合布线图：四、综合布线系统信息点点数统计表大楼教学楼宿舍楼 1 宿舍楼 2 总计楼层数 5 5 5 每层信息点数 40 30 20 信息点 200 150 100 450 6

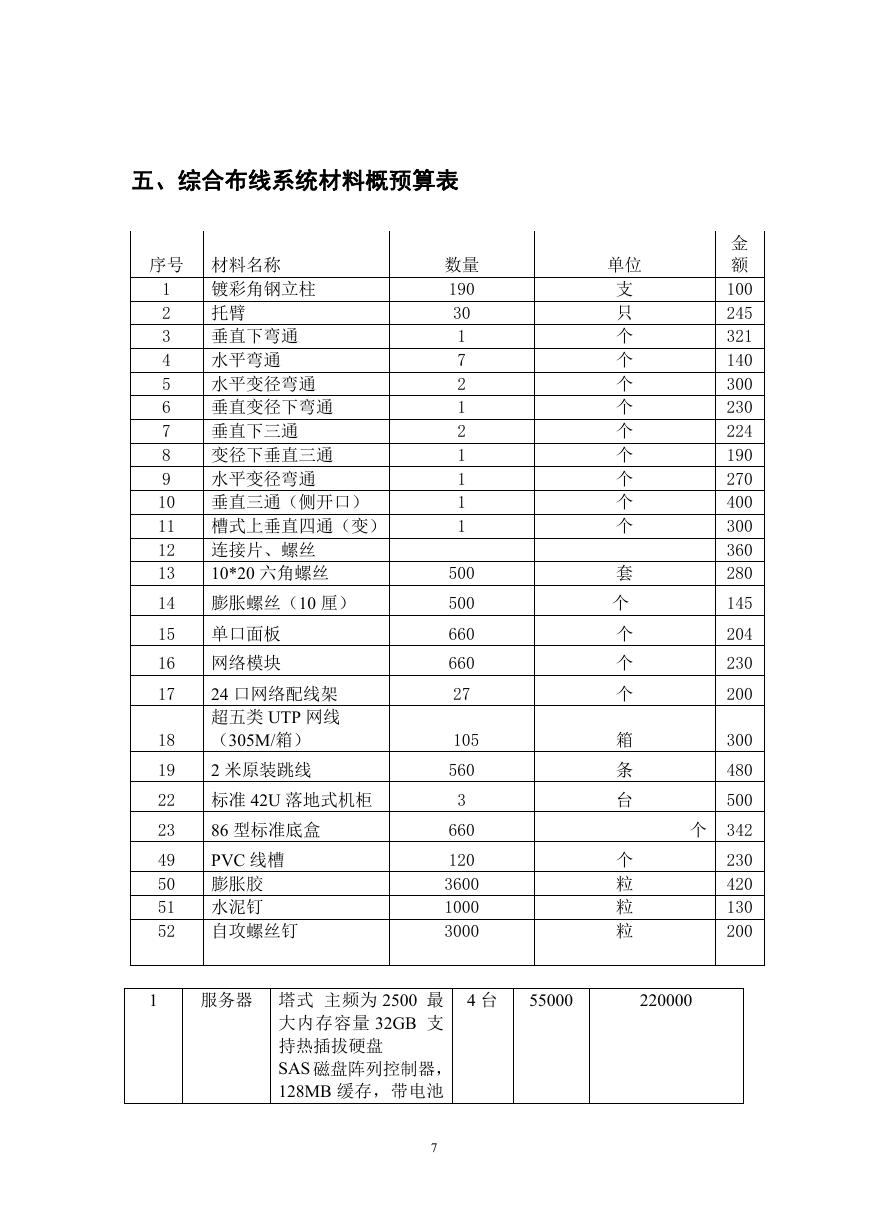

五、综合布线系统材料概预算表序号材料名称 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 22 23 49 50 51 52 镀彩角钢立柱托臂垂直下弯通水平弯通水平变径弯通垂直变径下弯通垂直下三通变径下垂直三通水平变径弯通垂直三通（侧开口）槽式上垂直四通（变）连接片、螺丝 10*20 六角螺丝膨胀螺丝（10 厘）单口面板网络模块 24 口网络配线架超五类 UTP 网线（305M/箱） 2 米原装跳线标准 42U 落地式机柜 86 型标准底盒 PVC 线槽膨胀胶水泥钉自攻螺丝钉数量 190 30 1 7 2 1 2 1 1 1 1 500 500 660 660 27 105 560 3 660 120 3600 1000 3000 单位支只个个个个个个个个个套个个个个箱条台个粒粒粒金额 100 245 321 140 300 230 224 190 270 400 300 360 280 145 204 230 200 300 480 500 个 342 230 420 130 200 4 台 55000 220000 1 服务器塔式主频为 2500 最大内存容量 32GB 支持热插拔硬盘 SAS 磁盘阵列控制器， 128MB 缓存，带电池 7
