收音环绕扩音机 AVR-3312 开始使用介绍如何轻松地安装、连接和设置 7.1 声道家庭影院系统。 v CD-ROM 介绍您的接收器的所有操作。打开您计算机附带的光盘以查看详细操作说明。 z D&M Holdings 崇尚环境保护，力争成为无纸化公司。感谢您的合作与谅解。

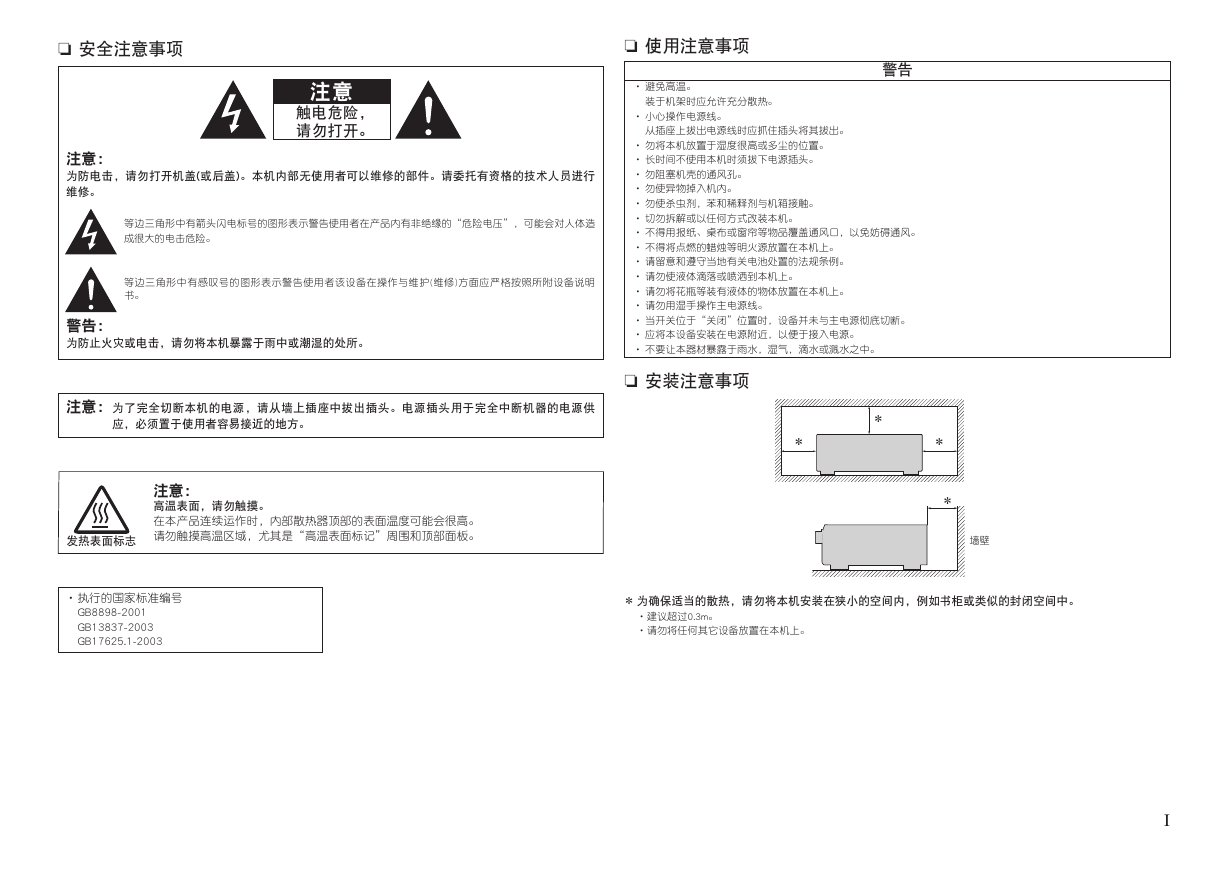

nn n安全注意事项注意触电危险，请勿打开。注意：为防电击，请勿打开机盖(或后盖)。本机内部无使用者可以维修的部件。请委托有资格的技术人员进行维修。等边三角形中有箭头闪电标号的图形表示警告使用者在产品内有非绝缘的“危险电压”，可能会对人体造成很大的电击危险。等边三角形中有感叹号的图形表示警告使用者该设备在操作与维护(维修)方面应严格按照所附设备说明书。警告：为防止火灾或电击，请勿将本机暴露于雨中或潮湿的处所。注意：为了完全切断本机的电源，请从墙上插座中拔出插头。电源插头用于完全中断机器的电源供应，必须置于使用者容易接近的地方。 nn 使用注意事项・避免高温。装于机架时应允许充分散热。・小心操作电源线。警告从插座上拔出电源线时应抓住插头将其拔出。・勿将本机放置于湿度很高或多尘的位置。・长时间不使用本机时须拔下电源插头。・勿阻塞机壳的通风孔。・勿使异物掉入机内。・勿使杀虫剂，苯和稀释剂与机箱接触。・切勿拆解或以任何方式改装本机。・不得用报纸、桌布或窗帘等物品覆盖通风口，以免妨碍通风。・不得将点燃的蜡烛等明火源放置在本机上。・请留意和遵守当地有关电池处置的法规条例。・请勿使液体滴落或喷洒到本机上。・请勿将花瓶等装有液体的物体放置在本机上。・请勿用湿手操作主电源线。・当开关位于“关闭”位置时，设备并未与主电源彻底切断。・应将本设备安装在电源附近，以便于接入电源。・不要让本器材暴露于雨水，湿气，滴水或溅水之中。 nn 安装注意事项 z z 注意：高温表面，请勿触摸。在本产品连续运作时，内部散热器顶部的表面温度可能会很高。请勿触摸高温区域，尤其是“高温表面标记”周围和顶部面板。发热表面标志 z z 墙壁・执行的国家标准编号 GB8898-2001 GB13837-2003 GB17625.1-2003 z 为确保适当的散热，请勿将本机安装在狭小的空间内，例如书柜或类似的封闭空间中。・建议超过0.3m。・请勿将任何其它设备放置在本机上。 I

「根据电子信息产品污染控制管理办法的有毒·有害物质或元素的标识表」有毒有害物质或元素备注零部件名称对象零部件电路板筐体印刷配线板组件，安装・插入零部件，印刷配线板(不包括特定电子零部件) 顶盖，底盖，底壳，框架，垫片，小螺丝等 ( 金属，塑胶)，(包含的接合材料) 显示器 FL，LCD显示器特定电子零部件附件变压器，插入物，电源插座，电源用大型电解质电容器等电子零部件，机内电缆遥控器/AC适配器、电源线、 RCA电缆等附件，封装铅 (Pb) × × × × × 汞 (Hg) ○ ○ ○ ○ ○ 镉 (Cd) × ○ ○ ○ ○ 六价铬 (Cr6+) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 备注： ○：在该零部件的所有均质材料中的有毒有害物质的含量不超过在SJ/T11363-2006标准规定的限量要求 ×：在该零部件中至少一种均质材料中的有毒有害物质的含量超过在SJ/T11363-2006标准规定的限量要求(×判定：包括EU RoHS的豁免项目) 此标志是根据2006年2月28日颁布的《电子信息产品污染控制管理办法》，以及《电子信息产品污染控制标识要求》，适用于在中国销售的电子信息产品的环保使用期限。在此产品相关的安全和使用上遵守注意事项，在从生产日期起计算的此年限内，产品中的有害物质不会往外泄漏，或者引起突然变异而给环境污染，人体或财产带来重大影响。另外，包装在一起的电池等消耗品的环保期限是技术寿命5年。适当地使用完后废弃的情况，请协助遵守各自治体的电子信息产品回收・再利用相关的法律・规定。 II

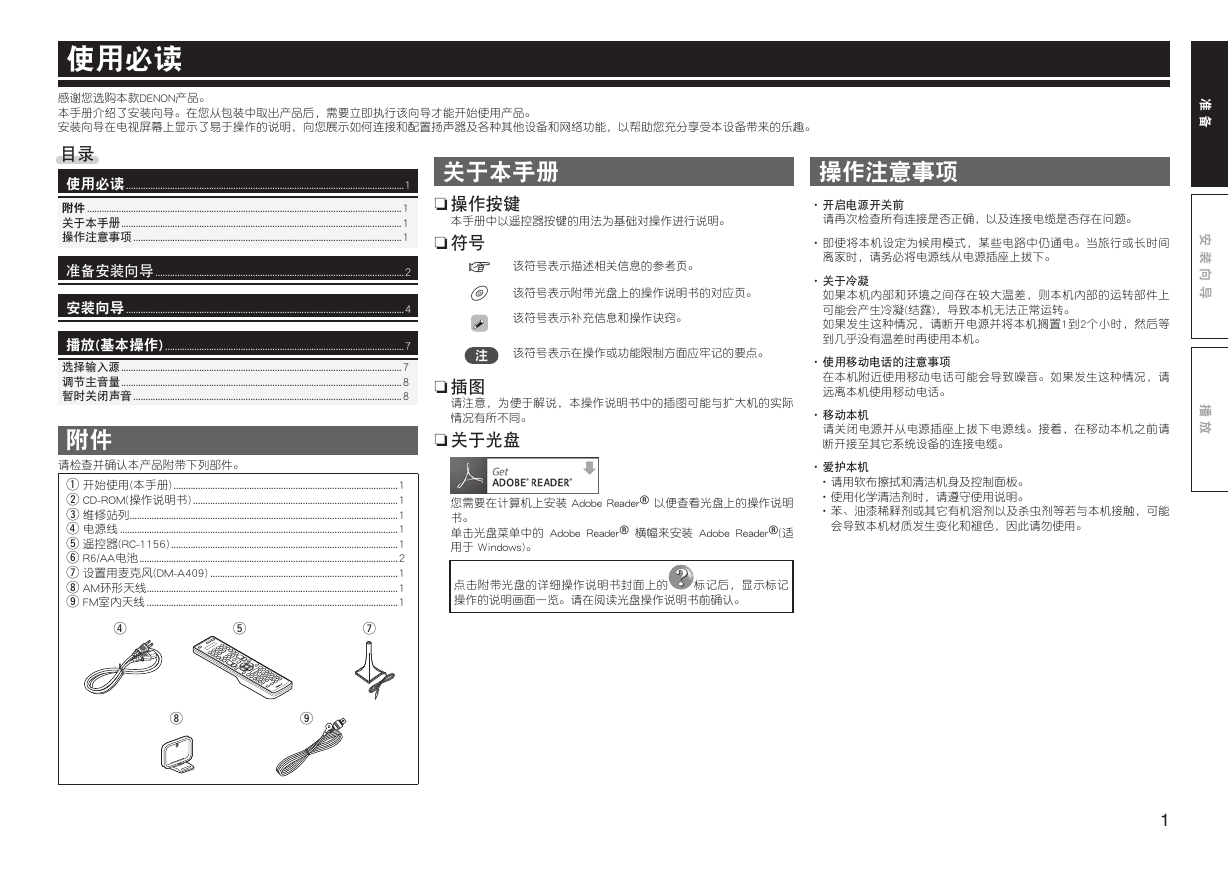

使用必读感谢您选购本款DENON产品。本手册介绍了安装向导。在您从包装中取出产品后，需要立即执行该向导才能开始使用产品。安装向导在电视屏幕上显示了易于操作的说明，向您展示如何连接和配置扬声器及各种其他设备和网络功能，以帮助您充分享受本设备带来的乐趣。准备目录使用必读 ..................................................................................................................1 附件 .................................................................................................................................1 关于本手册 ...................................................................................................................1 操作注意事项 ..............................................................................................................1 关于本手册 nn 操作按键本手册中以遥控器按键的用法为基础对操作进行说明。 nn 符号准备安装向导 ......................................................................................................2 v 该符号表示描述相关信息的参考页。安装向导 ..................................................................................................................4 播放(基本操作) ..................................................................................................7 选择输入源 ...................................................................................................................7 调节主音量 ...................................................................................................................8 暂时关闭声音 ..............................................................................................................8 附件请检查并确认本产品附带下列部件。 q 开始使用(本手册) ............................................................................................1 w CD-ROM(操作说明书) ....................................................................................1 e 维修站列 ..............................................................................................................1 r 电源线 ..................................................................................................................1 t 遥控器(RC-1156) .............................................................................................1 y R6/AA电池 ..........................................................................................................2 u 设置用麦克风(DM-A409) .............................................................................1 i AM环形天线 .......................................................................................................1 o FM室内天线 .......................................................................................................1 r t u m 该符号表示附带光盘上的操作说明书的对应页。该符号表示补充信息和操作诀窍。注该符号表示在操作或功能限制方面应牢记的要点。 nn 插图请注意，为便于解说，本操作说明书中的插图可能与扩大机的实际情况有所不同。 nn 关于光盘您需要在计算机上安装 Adobe Reader® 以便查看光盘上的操作说明书。单击光盘菜单中的 Adobe Reader® 横幅来安装 Adobe Reader®(适用于 Windows)。点击附带光盘的详细操作说明书封面上的操作的说明画面一览。请在阅读光盘操作说明书前确认。标记后，显示标记 i o 操作注意事项・开启电源开关前请再次检查所有连接是否正确，以及连接电缆是否存在问题。・即使将本机设定为候用模式，某些电路中仍通电。当旅行或长时间离家时，请务必将电源线从电源插座上拔下。・关于冷凝如果本机内部和环境之间存在较大温差，则本机内部的运转部件上可能会产生冷凝(结露)，导致本机无法正常运转。如果发生这种情况，请断开电源并将本机搁置1到2个小时，然后等到几乎没有温差时再使用本机。・使用移动电话的注意事项在本机附近使用移动电话可能会导致噪音。如果发生这种情况，请远离本机使用移动电话。安装向导・移动本机请关闭电源并从电源插座上拔下电源线。接着，在移动本机之前请断开接至其它系统设备的连接电缆。播放・爱护本机・请用软布擦拭和清洁机身及控制面板。・使用化学清洁剂时，请遵守使用说明。・苯、油漆稀释剂或其它有机溶剂以及杀虫剂等若与本机接触，可能会导致本机材质发生变化和褪色，因此请勿使用。 1

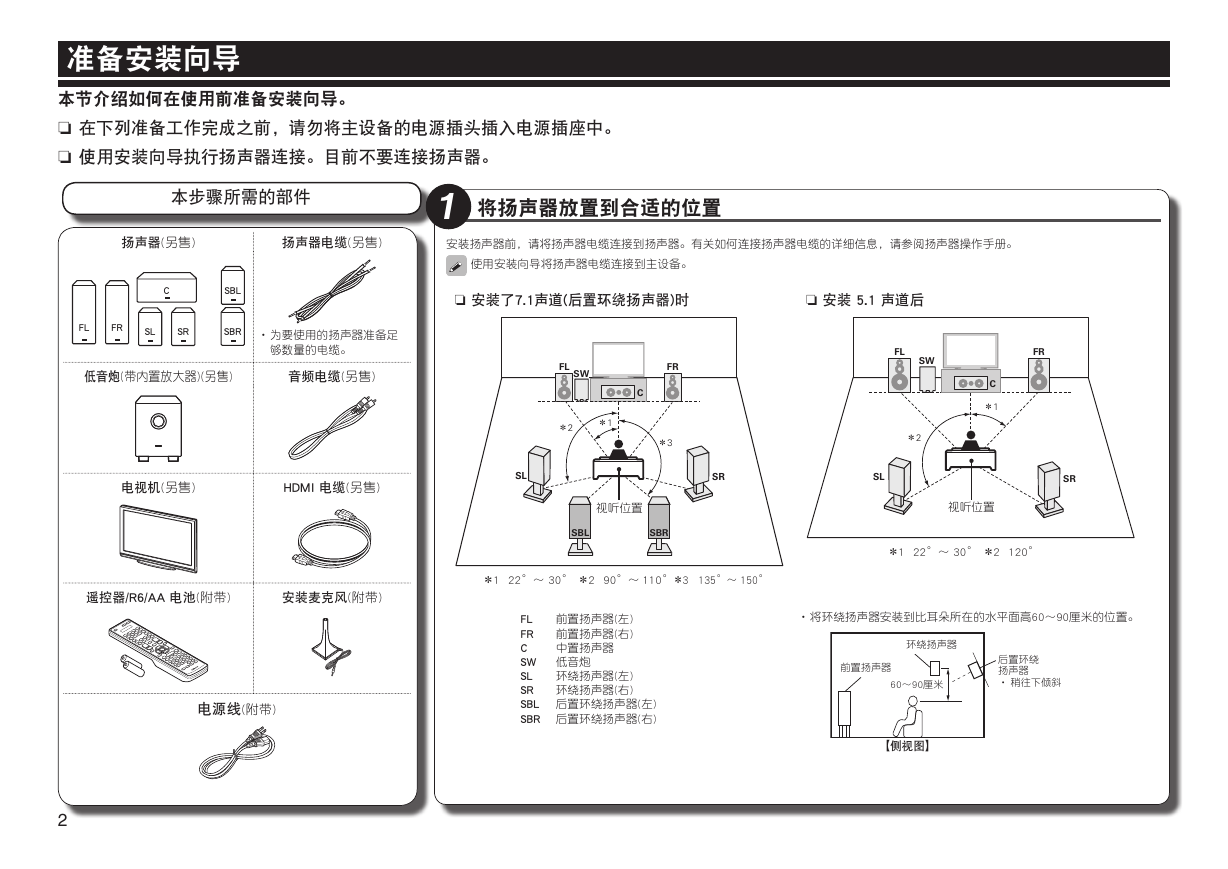

准备安装向导本节介绍如何在使用前准备安装向导。 nn 在下列准备工作完成之前，请勿将主设备的电源插头插入电源插座中。 nn 使用安装向导执行扬声器连接。目前不要连接扬声器。本步骤所需的部件 1 将扬声器放置到合适的位置扬声器(另售) 扬声器电缆(另售) 安装扬声器前，请将扬声器电缆连接到扬声器。有关如何连接扬声器电缆的详细信息，请参阅扬声器操作手册。 C SBL nn 安装了7.1声道(后置环绕扬声器)时 nn 安装n5.1n声道后使用安装向导将扬声器电缆连接到主设备。 FL FR SL SR SBR ・为要使用的扬声器准备足够数量的电缆。低音炮(带内置放大器)(另售) 音频电缆(另售) FL SW z2 z1 FR C z3 FL SW FR C z1 z2 电视机(另售) HDMIn电缆(另售) SL SR SL SR 视听位置 SBL SBR 视听位置 z1 22°～ 30° z2 120° 遥控器/R6/AAn电池(附带) 安装麦克风(附带) z1 22°～ 30° z2 90°～ 110°z3 135°～ 150° 中置扬声器 FL 前置扬声器(左) FR 前置扬声器(右) C SW 低音炮 SL 环绕扬声器(左) SR 环绕扬声器(右) SBL 后置环绕扬声器(左) SBR 后置环绕扬声器(右) ・将环绕扬声器安装到比耳朵所在的水平面高60～90厘米的位置。环绕扬声器前置扬声器 60～90厘米后置环绕扬声器・稍往下倾斜 G侧视图H 电源线(附带) 2

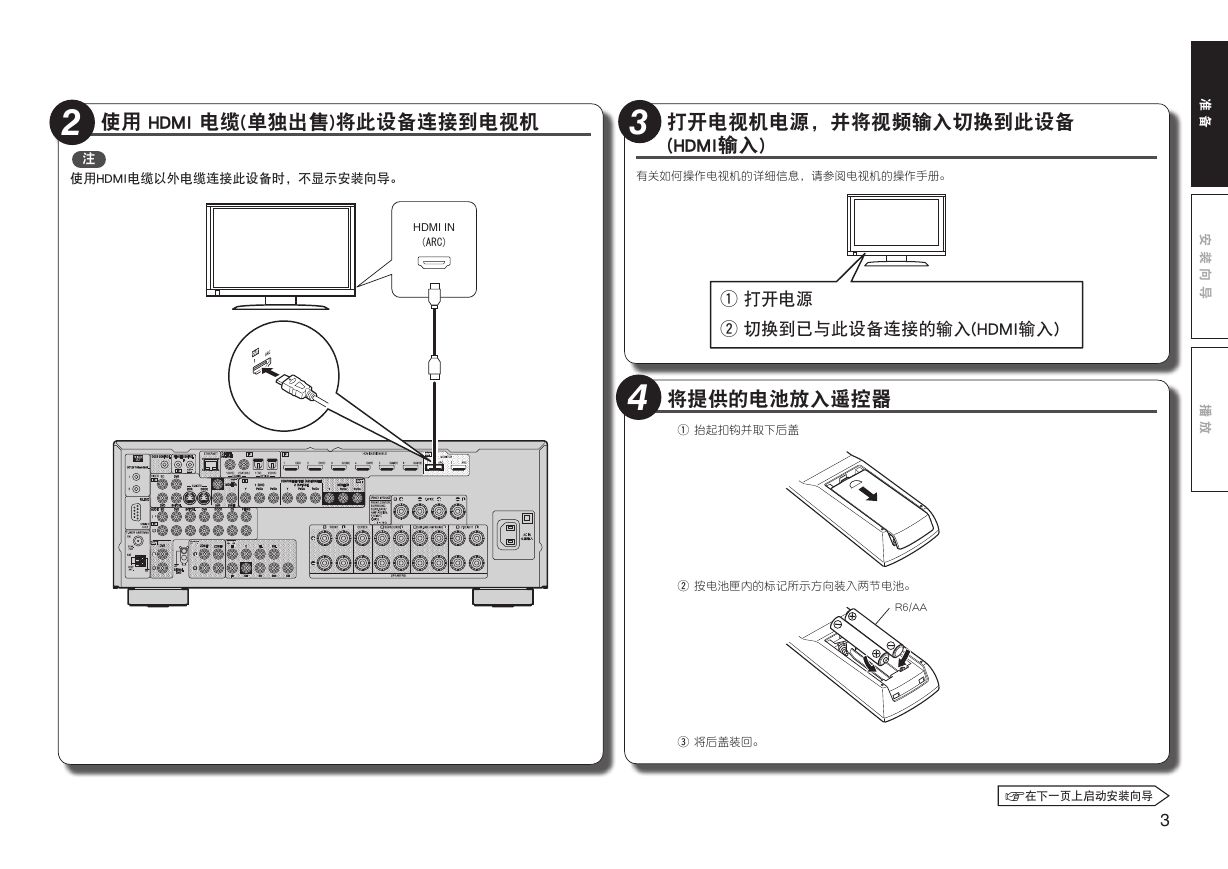

2 使用HDMI电缆(单独出售)将此设备连接到电视机注 3 打开电视机电源，并将视频输入切换到此设备 (HDMI输入) 准备使用HDMI电缆以外电缆连接此设备时，不显示安装向导。有关如何操作电视机的详细信息，请参阅电视机的操作手册。 HDMI IN (ARC) q打开电源 w切换到已与此设备连接的输入(HDMI输入) 安装向导 4 将提供的电池放入遥控器 q 抬起扣钩并取下后盖播放 w 按电池匣内的标记所示方向装入两节电池。 R6/AA e 将后盖装回。 v在下一页上启动安装向导 3

安装向导当准备工作完成后，启动安装向导。使用安装向导来执行连接和设置，如下列步骤所示。按屏幕上的说明执行操作。如有必要，您可以跳过或取消每个部分。 1 选择语言选择语言请选择菜单显示的语言。按照电视机屏幕上的说明设置语言。n 简体中文 English 4 音源设定音源设定请选择设备。音源 BD 设备蓝光播放机为要设置的每个设备设置终端连接，并连接到终端。n 播放机视频已在安装向导中设定过以后，也可以在菜单的“语言”(vm第103页)中更改设定。已在安装向导中设定过以后，也可以在菜单的“输入分配”(vm第79页)中更改设定。选择确定 RETURN 返回顶部选择确定 RETURN 返回顶部 2 音箱连接连接扬声器以便播放环绕声。注音箱连接请选择需使用的音箱配置。 5.1ch 7.1ch 其他 7.1ch在5.1ch的基础上增加2个音箱，以达到更佳的环绕效果。・不能使用本安装向导来设置除7.1声道(后置环绕扬声器) 选择确定 RETURN 返回顶部和5.1声道以外的扬声器。・连接除7.1声道(后置环绕扬声器)和5.1声道的扬声器时，请执行如下操作。 ①在右边的画面中选择“其他”。 ②将显示安装向导的开始画面，选择“2.音箱连接”，并选择“跳过”。・有关除7.1声道(后置环绕扬声器)以外扬声器的安装、连接和设置方法，请参阅m第 49页“扬声器安装/连接 (高级连接)”。 3 音箱设定配置扬声器的设置，为您的房间设置最佳环绕音效。音箱设定设置时需要使用测试麦克风，请将设置麦克风连接到前面板的SETUP MIC插孔中 5 遥控器设定配置相关设置，以便可以使用附带的遥控器操作与本设备连接的设备。n 遥控器设定请选择您想遥控的设备。 Blu-ray CABLE CABLE/PVR CD CD Recorder DVD DVD Recorder HD DVD IPTV STB PVR SAT SAT/PVR TV TV/DVD TV/VCR VCR 选择确定 RETURN 返回已在安装向导中设定过以后，也可以在菜单的“遥控设置向导”(vm第101页)中更改设定。 6 网络设置网络设定请将网线连接到后面板的 ETHERNET端子上。连接后请按"下一步"继续。设定为可播放电脑中保存的音乐文件和网络广播。下一步已在安装向导中设定过以后，也可以在“设置扬声器(Audyssey® 自动设置)”(vm第18页) 中更改设定。 4 这样就完成了安装向导。n 1 2 3 4 RETURN 返回顶部已在安装向导中设定过以后，也可以在菜单的“网络设置”(vm第97页)中更改设定。确定 RETURN 返回顶部

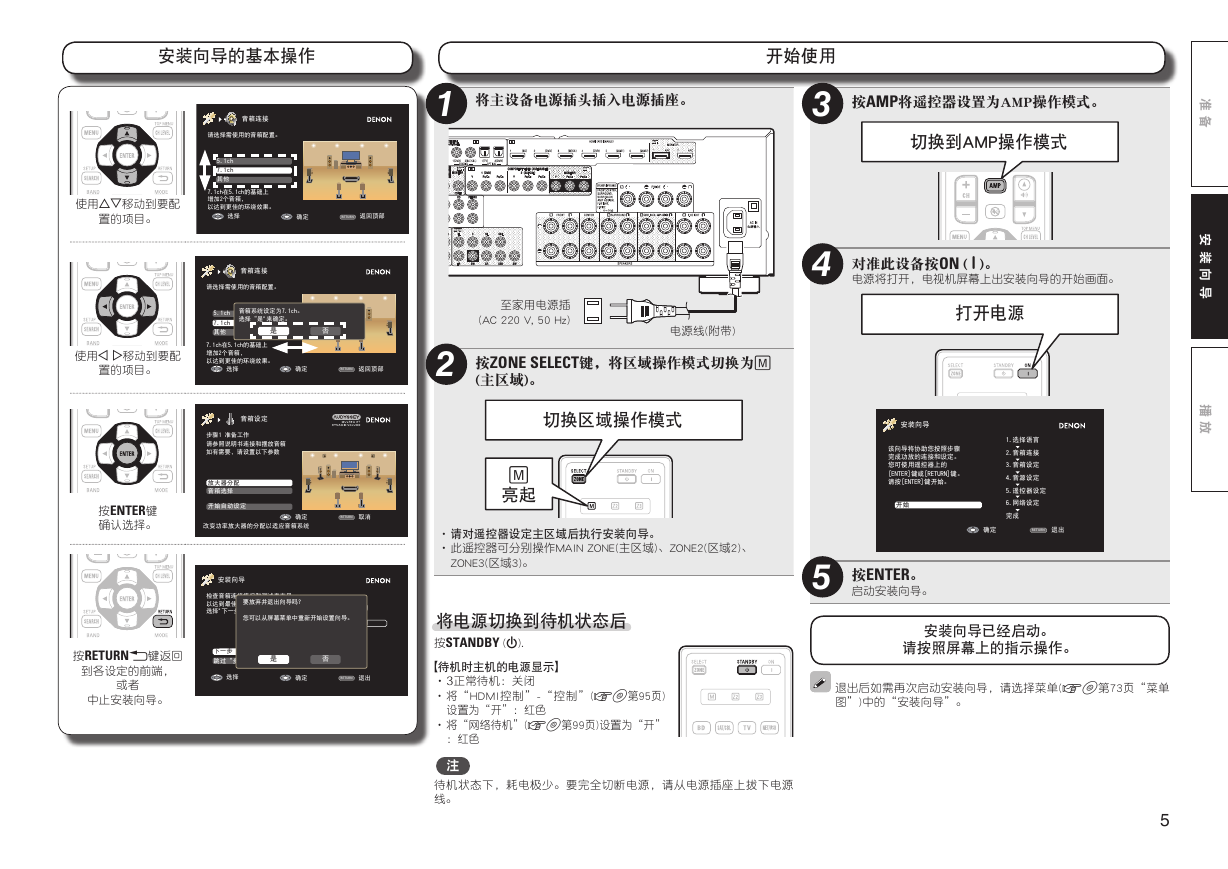

安装向导的基本操作开始使用音箱连接请选择需使用的音箱配置。 5.1ch 7.1ch 其他 7.1ch在5.1ch的基础上增加2个音箱，以达到更佳的环绕效果。选择确定 RETURN 返回顶部音箱连接请选择需使用的音箱配置。 5.1ch 7.1ch 其他音箱系统设定为7.1ch。选择“是"来确定。是否 7.1ch在5.1ch的基础上增加2个音箱，以达到更佳的环绕效果。选择确定 RETURN 返回顶部音箱设定步骤1 准备工作请参照说明书连接和摆放音箱如有需要，请设置以下参数放大器分配音箱选择开始自动设定确定改变功率放大器的分配以适应音箱系统 RETURN 取消安装向导检查音箱连接情况和测试麦克风，以达到最佳音质。选择"下一步"开始。要放弃并退出向导吗？您可以从屏幕菜单中重新开始设置向导。步骤步骤下一步跳过“步骤1” 是否选择确定 RETURN 退出使用ui移动到要配置的项目。使用o p移动到要配置的项目。按ENTER键确认选择。按RETURNB键返回到各设定的前端，或者中止安装向导。 1 将主设备电源插头插入电源插座。 3 4 至家用电源插 (AC 220 V, 50 Hz) 电源线(附带) 2 按ZONE SELECT键，将区域操作模式切换为J (主区域)。切换区域操作模式 J 亮起・请对遥控器设定主区域后执行安装向导。・此遥控器可分别操作MAIN ZONE(主区域)、ZONE2(区域2)、 ZONE3(区域3)。将电源切换到待机状态后按STANDBY (X). G待机时主机的电源显示H ・ 3正常待机：关闭・将“HDMI控制”-“控制”(vm第95页) 设置为“开”：红色・将“网络待机”(vm第99页)设置为“开” ：红色注待机状态下，耗电极少。要完全切断电源，请从电源插座上拔下电源线。按AMP将遥控器设置为AMP操作模式。切换到AMP操作模式准备对准此设备按ON ( Z )。电源将打开，电视机屏幕上出安装向导的开始画面。打开电源安装向导播放安装向导该向导将协助您按照步骤完成功放的连接和设定。您可使用遥控器上的 [ENTER]键或[RETURN]键。请按[ENTER]键开始。开始 1.选择语言 2.音箱连接 3.音箱设定 4.音源设定 5.遥控器设定 6.网络设定完成确定 RETURN 退出 5 按ENTER。启动安装向导。安装向导已经启动。请按照屏幕上的指示操作。退出后如需再次启动安装向导，请选择菜单(vm第73页“菜单图”)中的“安装向导”。 5
