2011上半年软件设计师考试真题及答案-下午卷
试题一
阅读下列说明和图,回答问题1至问题4,将解答填入对应栏内。
[说明]
某医院欲开发病人监控系统。该系统通过各种设备监控病人的生命特征,并在生命特
征异常时向医生和护理人员报警。该系统的主要功能如下:
1本地监控:定期获取病人的生命特征,如体温、血压、心率等数据。
2格式化生命特征:对病人的各项重要生命特征数据进行格式化,然后存入日志文件
并检查生命特征。
3检查生命特征:将格式化后的生命特征与生命特征范围文件中预设的正常范围进行
比较。如果超出了预设范围,系统就发送一条警告信息给医生和护理人员。
4维护生命特征范围:医生在必要时(如,新的研究结果出现时)添加或更新生命特征
值的正常范围。
5提取报告:在医生或护理人员请求病人生命特征报告时,从日志文件中获取病人生
命特征生成特征报告,并返回给请求者。
6生成病历:根据日志文件中的生命特征,医生对病人的病情进行描述,形成病历存
入病历文件。
7查询病历:根据医生的病历查询请求,查询病历文件,给医生返回病历报告。
8生成治疗意见:根据日志文件中的生命特征和病历,医生给出治疗意见,如处方等,
并存入治疗意见文件。
9查询治疗意见:医生和护理人员查询治疗意见,据此对病人进行治疗。

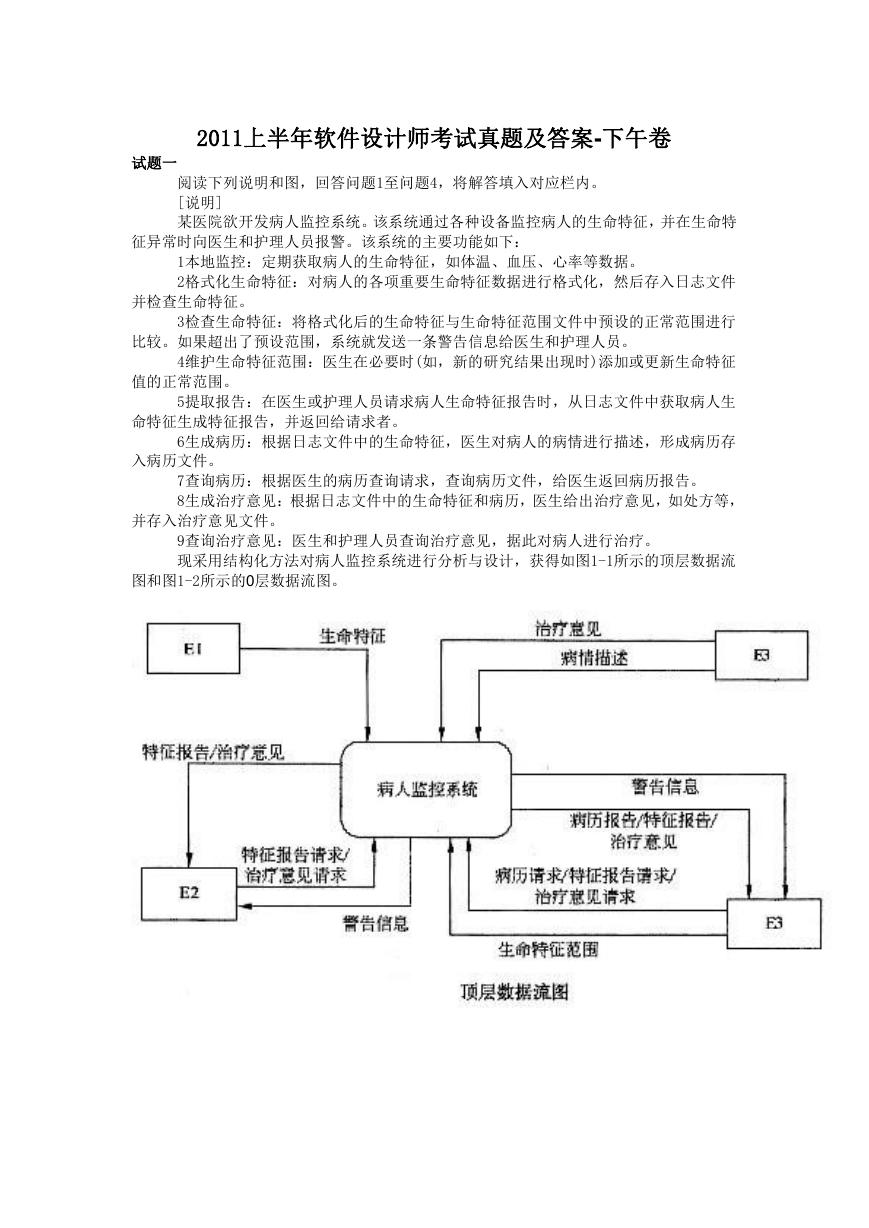

现采用结构化方法对病人监控系统进行分析与设计,获得如图1-1所示的顶层数据流
图和图1-2所示的0层数据流图。
1、使用说明中的词语,给出图1-1中的实体E1~E3的名称。
2、使用说明中的词语,给出图1-2中的数据存储D1~D4的名称。
3、图1-2中缺失了4条数据流,使用说明、图1-1和图1-2中的术语,给出数据流的名称及其
起点和终点。
4、说明实体E1和E3之间可否有数据流,并解释其原因。
试题二
阅读下列说明,回答问题1至问题3,将解答填入对应栏内。
[说明]
某服装销售公司拟开发一套服装采购管理系统,以方便对服装采购和库存进行管理。
[需求分析]
5采购系统需要维护服装信息及服装在仓库中的存放情况。服装信息主要包括:服装
编码、服装描述、服装类型、销售价格、尺码和面料,其中,服装类型为销售分类,服装按
销售分类编码。仓库信息包括:仓库编码、仓库位置、仓库容量和库管员。系统记录库管员
的库管员编码、姓名和级别。一个库管员可以管理多个仓库,每个仓库有一名库管员。一个
仓库中可以存放多类服装,一类服装可能存放在多个仓库中。
6当库管员发现有一类或者多类服装缺货时,需要生成采购订单。一个采购订单可以
包含多类服装。每类服装可由多个不同的供应商供应,但具有相同的服装编码。采购订单主
要记录订单编码、订货日期和应到货日期,并详细记录所采购的每类服装的数量、采购价格
和对应的多个供应商。
7系统需记录每类服装的各个供应商信息和供应商生产服装的情况。供应商信息包括:
供应商编码、供应商名称、地址、企业法人和联系电话。一个供应商可以供应多类服装,一
类服装可由多个供应商供应。库管员根据入库时的服装质量情况,设定每个供应商所供应的
每类服装的服装质量等级,作为后续采购服装时,选择供应商的参考标准。
[概念模型设计]
根据需求阶段收集的信息,设计的实体联系图(不完整)如图2-1所示。
5 ,仓库位置,仓库容量)
[逻辑结构设计]
根据概念模型设计阶段完成的实体联系图,得出如下关系模式(不完整):
库管员(库管员编码,姓名,级别)
仓库信息(
服装(服装编码,服装描述,服装类型,尺码,面料,销售价格)
供应商(供应商编码,供应商名称,地址,联系电话,企业法人)
6 ,服装质量等级)
供应情况(
采购订单(
7
采购订单明细(
)
8
)
5、根据需求分析的描述,补充图2—1中的联系和联系的类型。
6、根据补充完整的图2-1,将逻辑结构设计阶段生成的关系模式中的空(1)~(4)补充完整,
并给出其主键(用下划线指出)。
7、如果库管员定期需要轮流对所有仓库中的服装质量进行抽查,对每个仓库中的每一类被
抽查服装需要记录一条检查结果,并且需要记录抽查的时间和负责抽查的库管员。请根据该
要求,对图2-1进行修改,画出修改后的实体间联系和联系的类型。
试题三
阅读下列说明和图,回答问题1至问题3,将解答填入对应栏内。
[说明]
一个简单的图形编辑器提供给用户的基本操作包括:创建图形、创建元素、选择元素
以及删除图形。图形编辑器的组成及其基本功能描述如下:
8图形由文本元素和图元元素构成,图元元素包括线条、矩形和椭圆。
9图形显示在工作空间中,一次只能显示一张图形(即当前图形,current)。
10编辑器提供了两种操作图形的工具:选择工具和创建工具。对图形进行操作时,一
次只能使用一种工具(即当前活动工具,accive)。
①创建工具用于创建文本元素和图元元素。
②对于显示在工作空间中的图形,使用选择工具能够选定其中所包含的元素,可以选
择一个元素,也可以同时选择多个元素。被选择的元素称为当前选中元素(selected)。
③每种元素都具有对应的控制点。拖拽选定元素的控制点,可以移动元素或者调整元
素的大小。

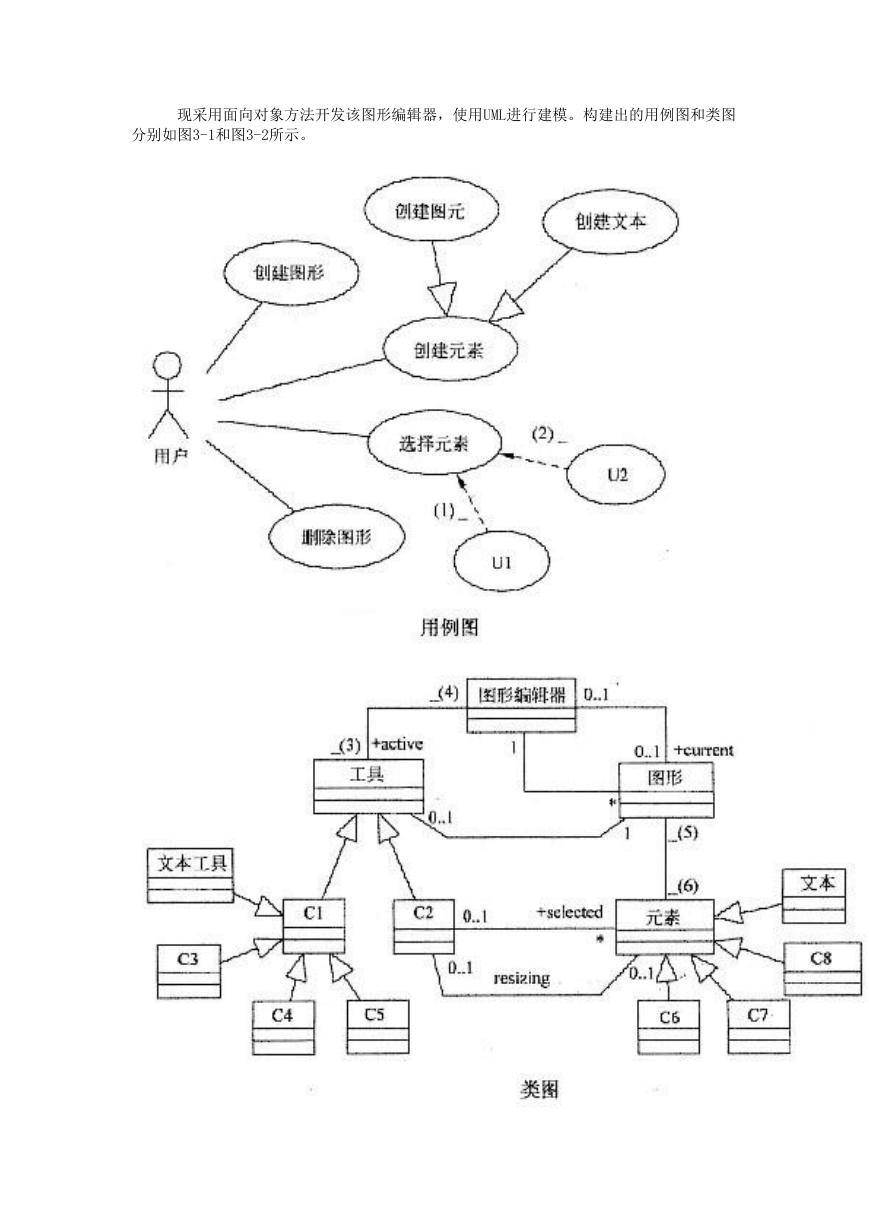

现采用面向对象方法开发该图形编辑器,使用UML进行建模。构建出的用例图和类图
分别如图3-1和图3-2所示。

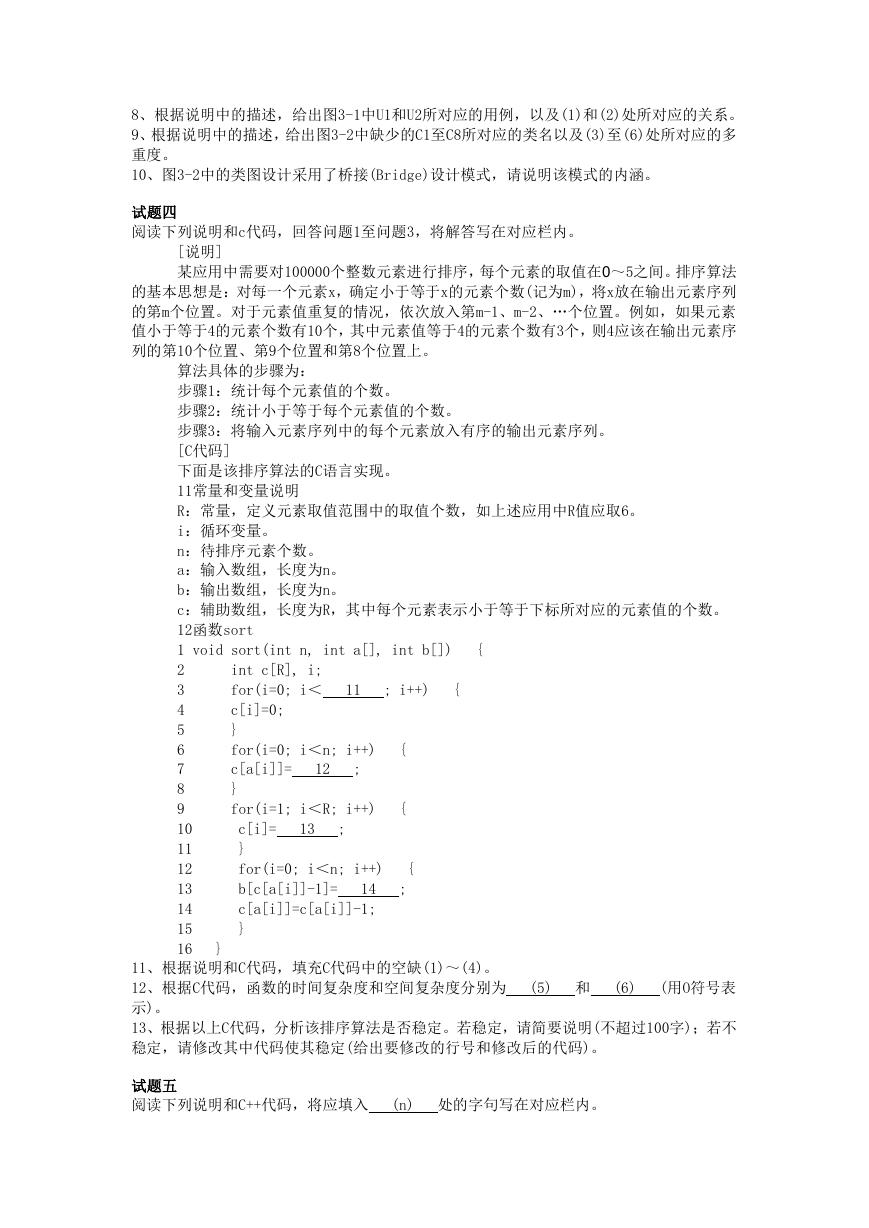

8、根据说明中的描述,给出图3-1中U1和U2所对应的用例,以及(1)和(2)处所对应的关系。
9、根据说明中的描述,给出图3-2中缺少的C1至C8所对应的类名以及(3)至(6)处所对应的多
重度。
10、图3-2中的类图设计采用了桥接(Bridge)设计模式,请说明该模式的内涵。
试题四
阅读下列说明和c代码,回答问题1至问题3,将解答写在对应栏内。
[说明]
某应用中需要对100000个整数元素进行排序,每个元素的取值在0~5之间。排序算法
的基本思想是:对每一个元素x,确定小于等于x的元素个数(记为m),将x放在输出元素序列
的第m个位置。对于元素值重复的情况,依次放入第m-1、m-2、…个位置。例如,如果元素
值小于等于4的元素个数有10个,其中元素值等于4的元素个数有3个,则4应该在输出元素序
列的第10个位置、第9个位置和第8个位置上。
算法具体的步骤为:
步骤1:统计每个元素值的个数。
步骤2:统计小于等于每个元素值的个数。
步骤3:将输入元素序列中的每个元素放入有序的输出元素序列。
[C代码]
下面是该排序算法的C语言实现。
11常量和变量说明
R:常量,定义元素取值范围中的取值个数,如上述应用中R值应取6。
i:循环变量。
n:待排序元素个数。
a:输入数组,长度为n。
b:输出数组,长度为n。
c:辅助数组,长度为R,其中每个元素表示小于等于下标所对应的元素值的个数。
12函数sort
1 void sort(int n, int a[], int b[])
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
int c[R], i;
for(i=0; i< 11
c[i]=0;
}
for(i=0; i<n; i++)
c[a[i]]=
}
for(i=1; i<R; i++)
c[i]=
}
for(i=0; i<n; i++)
b[c[a[i]]-1]=
14
c[a[i]]=c[a[i]]-1;
}
; i++)
{
;
{
{
12
;
13
;
{
{
}
11、根据说明和C代码,填充C代码中的空缺(1)~(4)。
12、根据C代码,函数的时间复杂度和空间复杂度分别为 (5) 和 (6)
示)。
13、根据以上C代码,分析该排序算法是否稳定。若稳定,请简要说明(不超过100字);若不
稳定,请修改其中代码使其稳定(给出要修改的行号和修改后的代码)。
(用O符号表
试题五
阅读下列说明和C++代码,将应填入 (n) 处的字句写在对应栏内。
[说明]
某饭店在不同的时段提供多种不同的餐饮,其菜单的结构图如图5-1所示。
现在采用组合(Composition)模式来构造该饭店的菜单,使得饭店可以方便地在其中
增加新的餐饮形式,得到如图5-2所示的类图。其中MenuComponent为抽象类,定义了添加(add)
新菜单和打印饭店所有菜单信息(print)的方法接口。类Menu表示饭店提供的每种餐饮形式
的菜单,如煎饼屋菜单、咖啡屋菜单等。每种菜单中都可以添加子菜单,例如图5-1中的甜
点菜单。类MenuItem表示菜单中的菜式。
[C++代码]
#include<iostream>
#include<list>
#include<string>
using namespace std;
clas s MenuComponent
protected: string name;
public:
MenuComponent(string name)
String getName19{return name;}
{
{this->name=name;
}
14 :
//添加新菜单
//打印菜单信息
virtual void print19=0;
};
clasS MenuItem: public MenuComponent
private: double price;
public:
Menultem(string name, double price): MenuComponent(name){this->
{
price=price;}
double getPrice19{return price;}
void add(MenuComponent* menuComponent)
void print19
{ cout<<"
{return;
}
//添加新菜单
"<<getName19<<", "<<getPrice19<<
end1;}
};
clasS Menu: public MenuComponent
private: list< 15 > menuComponents;
pubiic:
Menu(string name): MenuC0mponent(name){}
void add(MenuComponent* menuComponent)
{
//添加新菜单
;

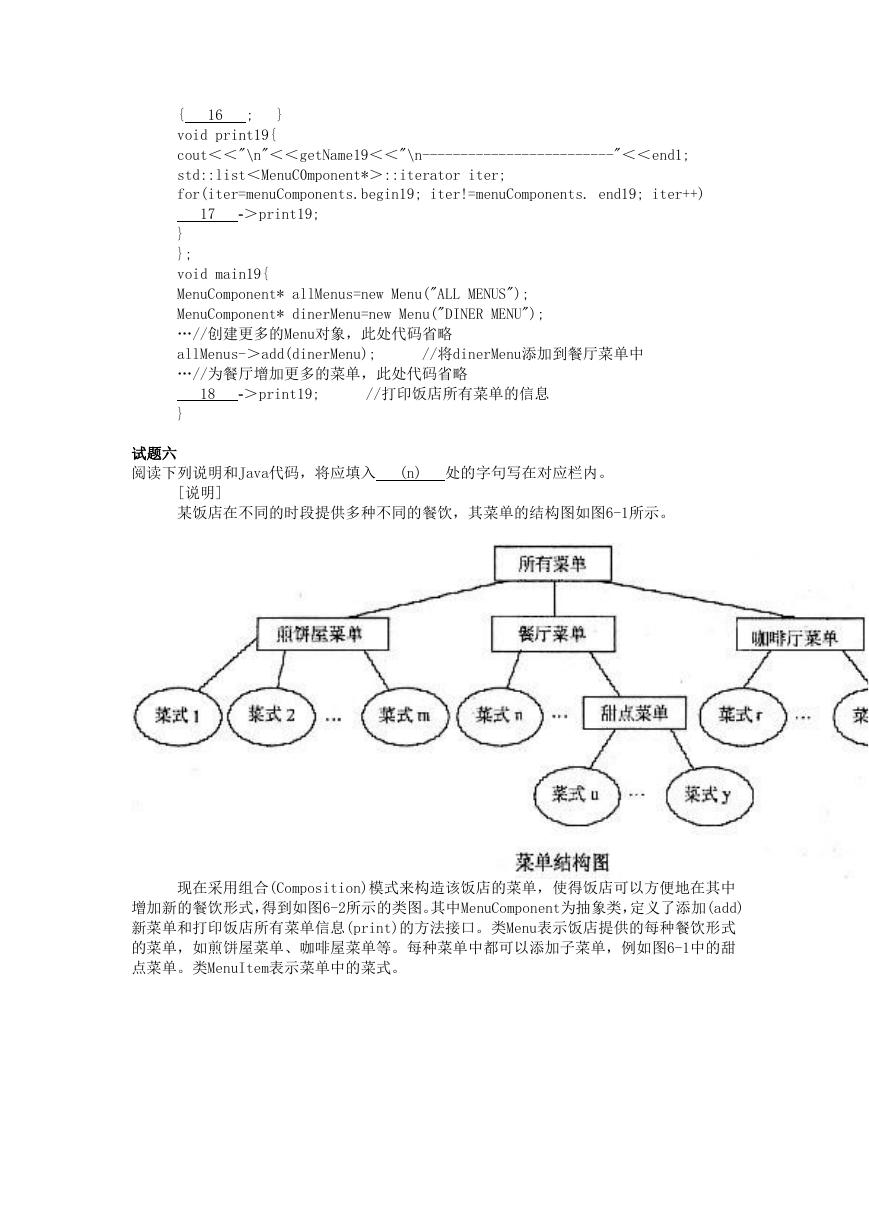

16
}
{
void print19{
cout<<"\n"<<getName19<<"\n-------------------------"<<end1;
std::list<MenuC0mponent*>::iterator iter;
for(iter=menuComponents.begin19; iter!=menuComponents. end19; iter++)
17
->print19;
}
};
void main19{
MenuComponent* allMenus=new Menu("ALL MENUS");
MenuComponent* dinerMenu=new Menu("DINER MENU");
…//创建更多的Menu对象,此处代码省略
allMenus->add(dinerMenu);
…//为餐厅增加更多的菜单,此处代码省略
//将dinerMenu添加到餐厅菜单中
18
->print19;
//打印饭店所有菜单的信息
}
试题六
阅读下列说明和Java代码,将应填入 (n) 处的字句写在对应栏内。
[说明]
某饭店在不同的时段提供多种不同的餐饮,其菜单的结构图如图6-1所示。
现在采用组合(Composition)模式来构造该饭店的菜单,使得饭店可以方便地在其中
增加新的餐饮形式,得到如图6-2所示的类图。其中MenuComponent为抽象类,定义了添加(add)
新菜单和打印饭店所有菜单信息(print)的方法接口。类Menu表示饭店提供的每种餐饮形式
的菜单,如煎饼屋菜单、咖啡屋菜单等。每种菜单中都可以添加子菜单,例如图6-1中的甜
点菜单。类MenuItem表示菜单中的菜式。
