Tel：021-54973162 Fax：021-54973163 E-mail：info@cntech.com.cn 网址：www.cntech.com.cn 上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233)

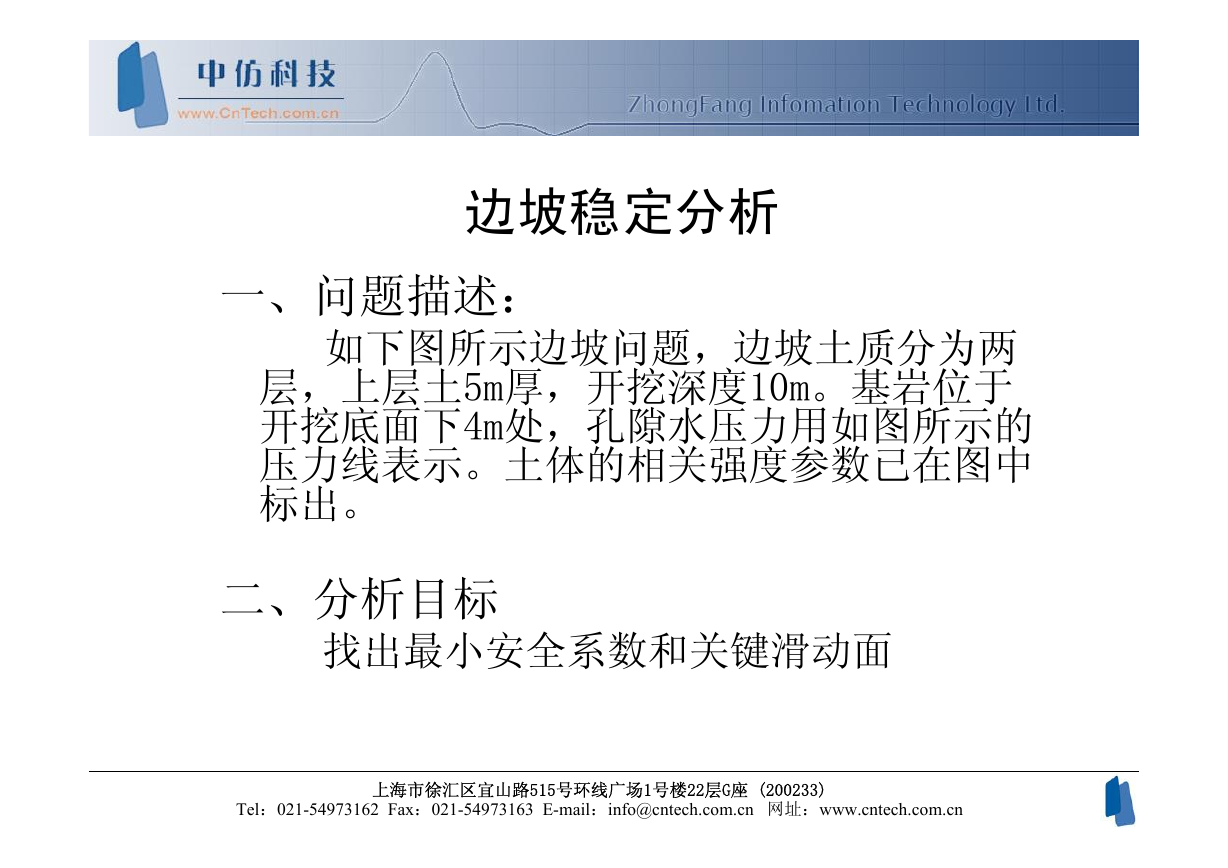

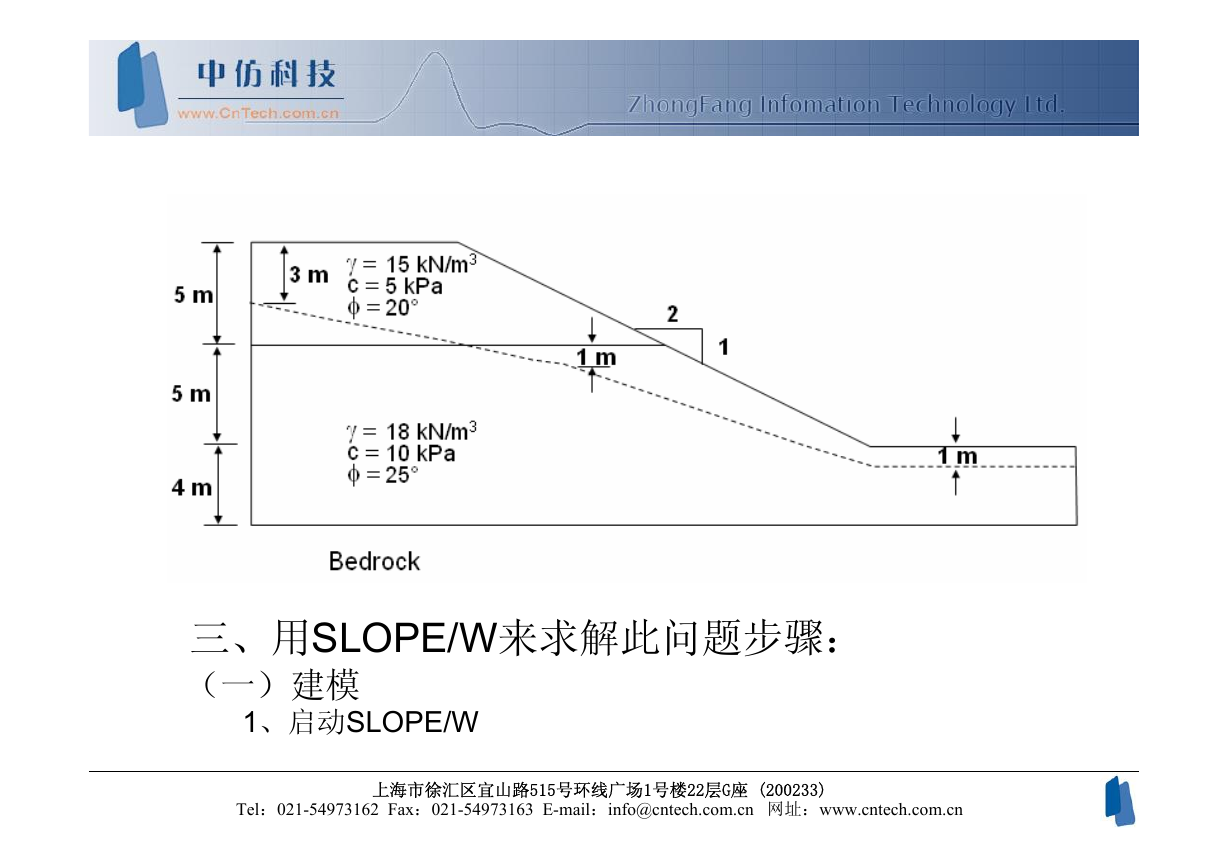

边坡稳定分析一、问题描述：如下图所示边坡问题，边坡土质分为两层，上层土5m厚，开挖深度10m。基岩位于开挖底面下4m处，孔隙水压力用如图所示的压力线表示。土体的相关强度参数已在图中标出。二、分析目标找出最小安全系数和关键滑动面

三、用SLOPE/W来求解此问题步骤：（一）建模 1、启动SLOPE/W Tel：021-54973162 Fax：021-54973163 E-mail：info@cntech.com.cn 网址：www.cntech.com.cn 上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233)

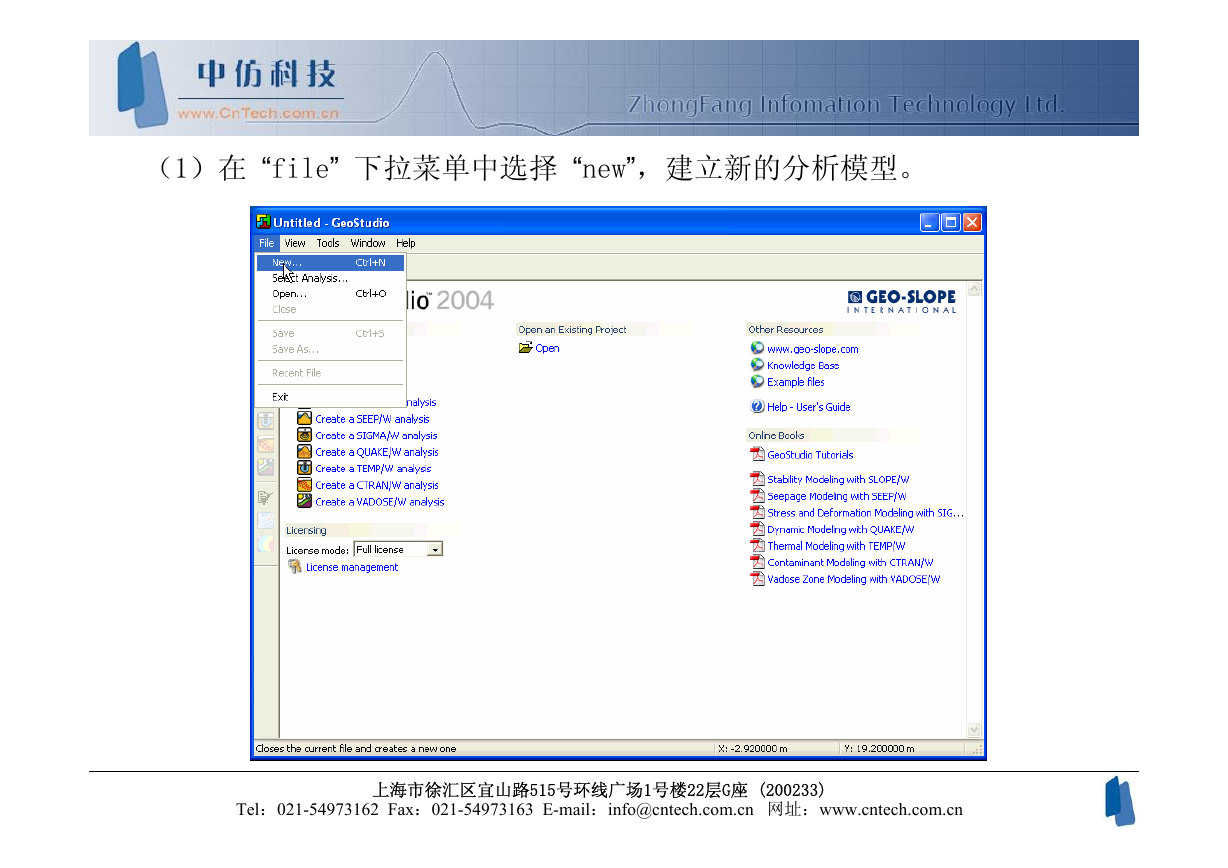

（1）在 “file” 下拉菜单中选择 “new”，建立新的分析模型。 Tel：021-54973162 Fax：021-54973163 E-mail：info@cntech.com.cn 网址：www.cntech.com.cn 上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233)

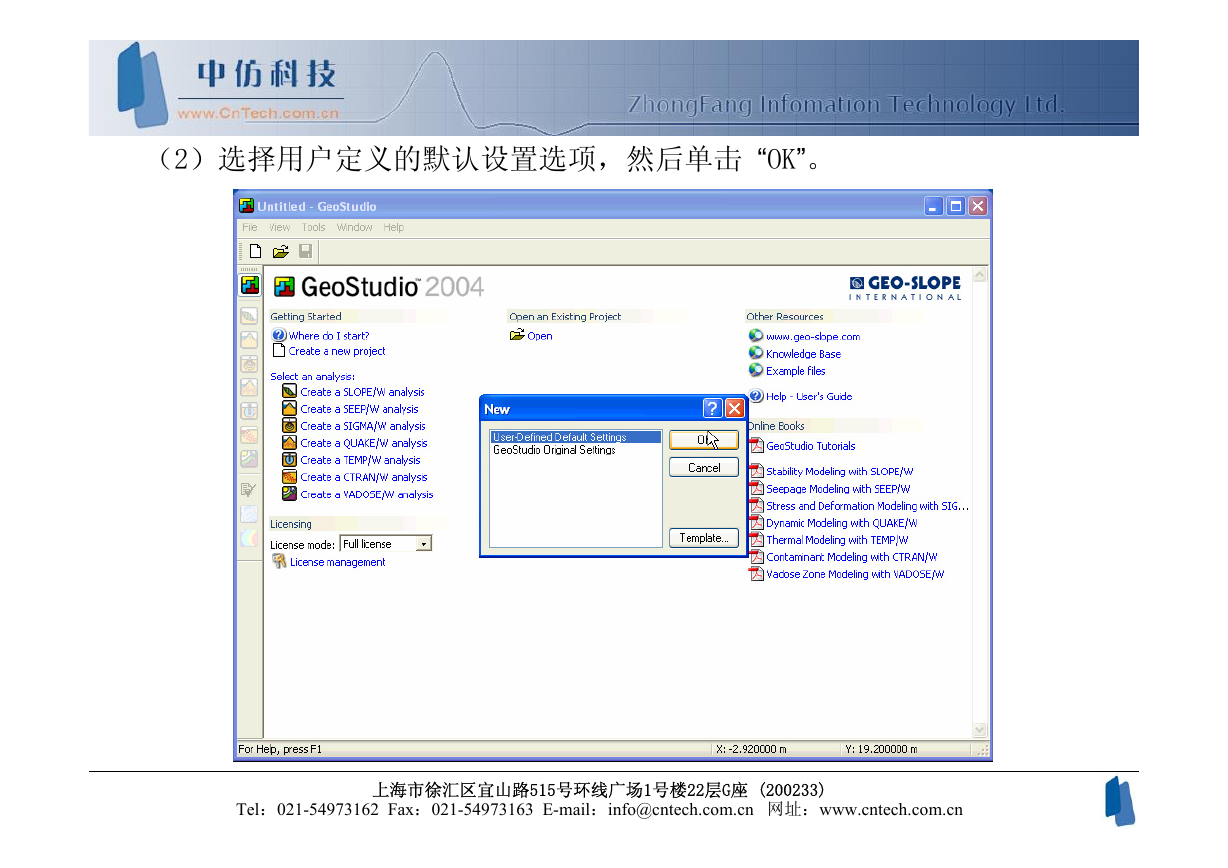

（2）选择用户定义的默认设置选项，然后单击 “OK”。 Tel：021-54973162 Fax：021-54973163 E-mail：info@cntech.com.cn 网址：www.cntech.com.cn 上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233)

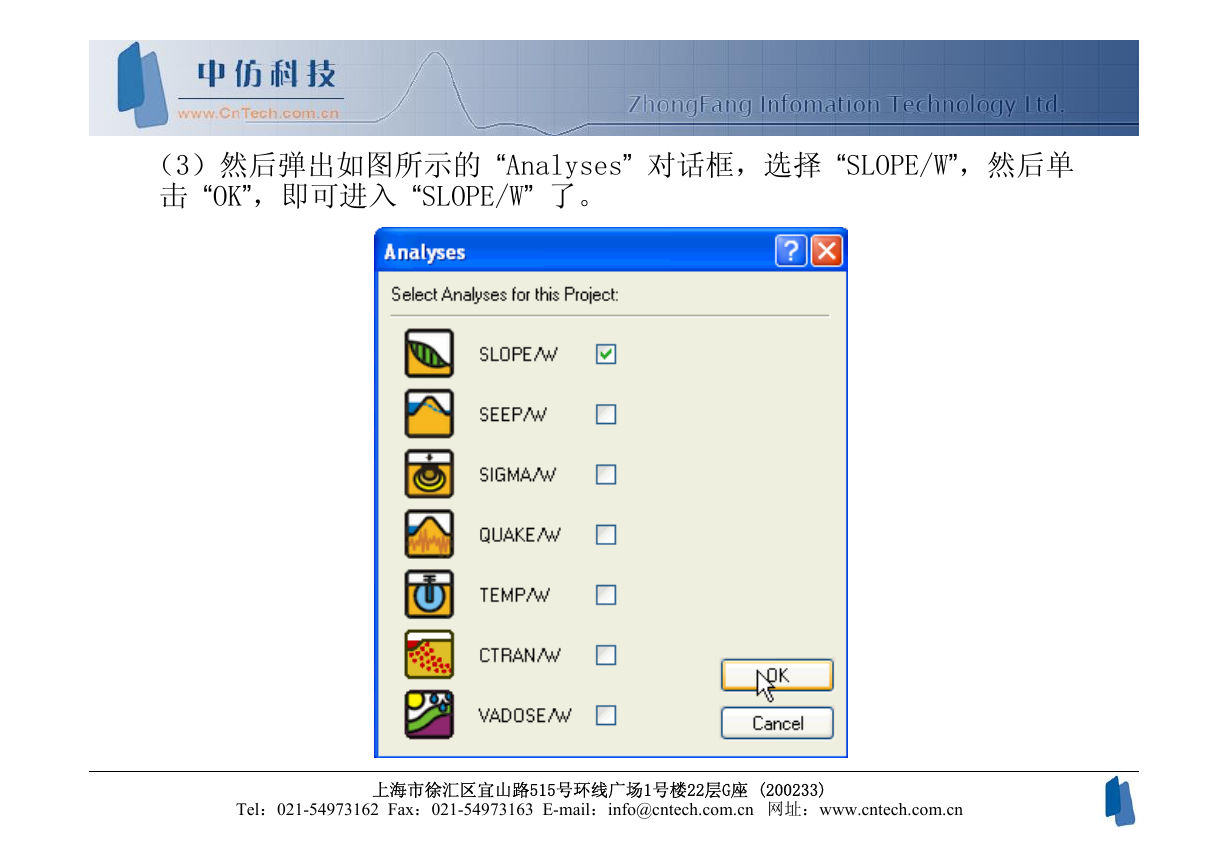

（3）然后弹出如图所示的 “Analyses” 对话框，选择 “SLOPE/W”，然后单击 “OK”，即可进入 “SLOPE/W” 了。 Tel：021-54973162 Fax：021-54973163 E-mail：info@cntech.com.cn 网址：www.cntech.com.cn 上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233)

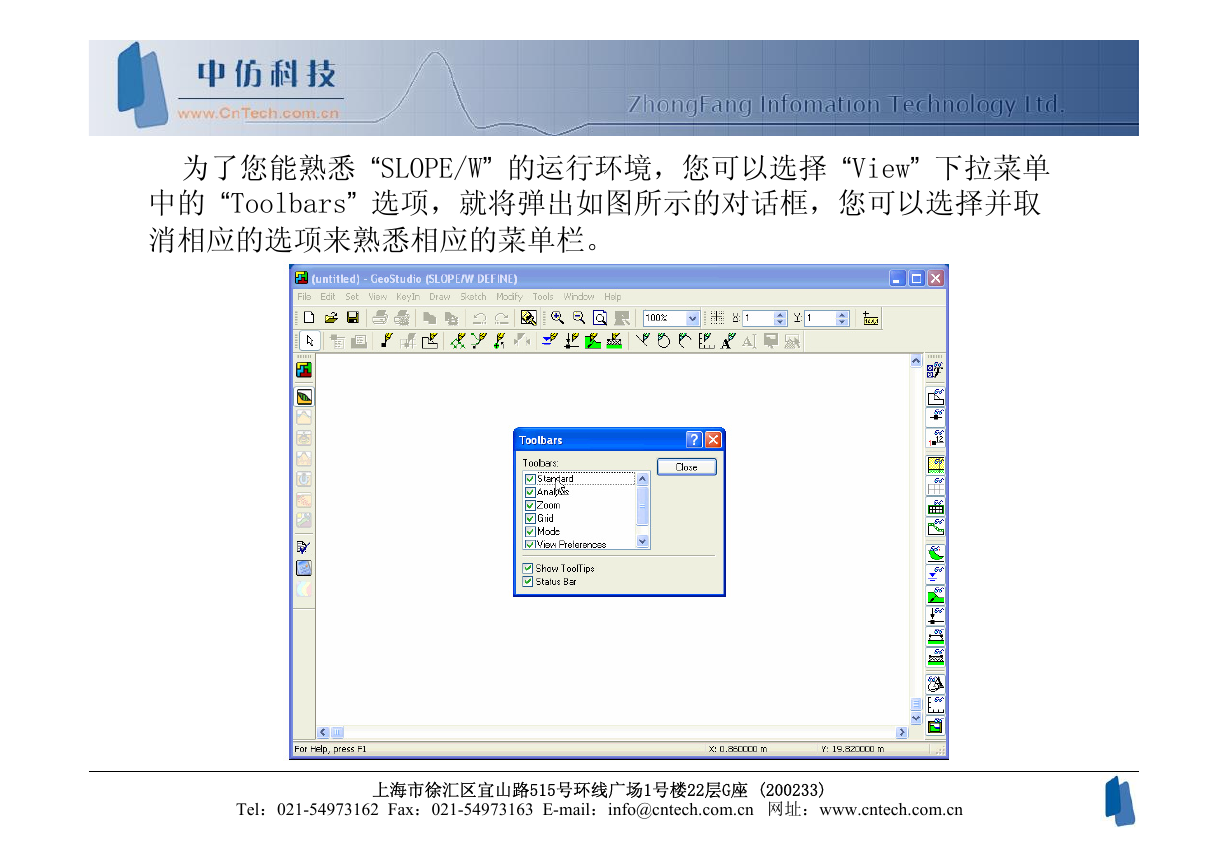

为了您能熟悉 “SLOPE/W” 的运行环境，您可以选择 “View” 下拉菜单中的 “Toolbars” 选项，就将弹出如图所示的对话框，您可以选择并取消相应的选项来熟悉相应的菜单栏。 Tel：021-54973162 Fax：021-54973163 E-mail：info@cntech.com.cn 网址：www.cntech.com.cn 上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233)

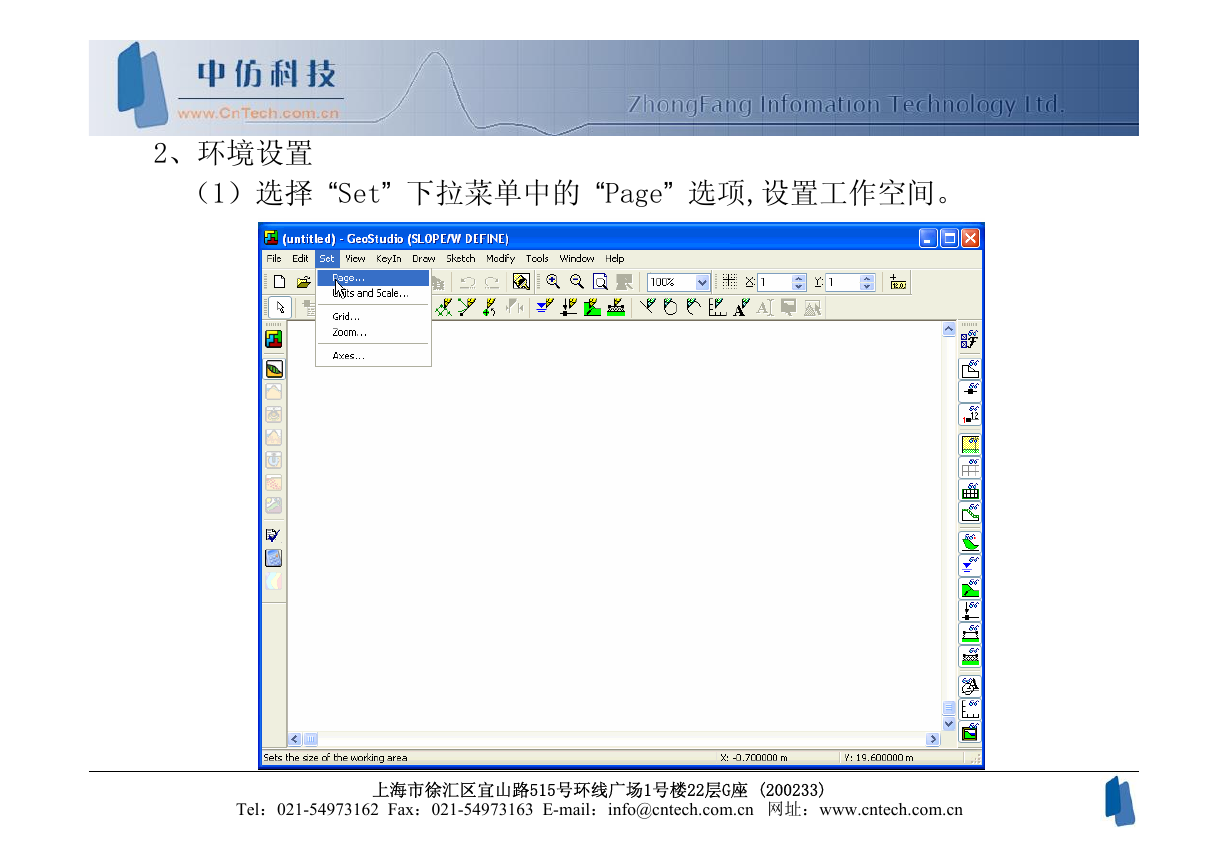

2、环境设置（1）选择 “Set” 下拉菜单中的 “Page” 选项,设置工作空间。 Tel：021-54973162 Fax：021-54973163 E-mail：info@cntech.com.cn 网址：www.cntech.com.cn 上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233)
