Simulink振动仿真实验

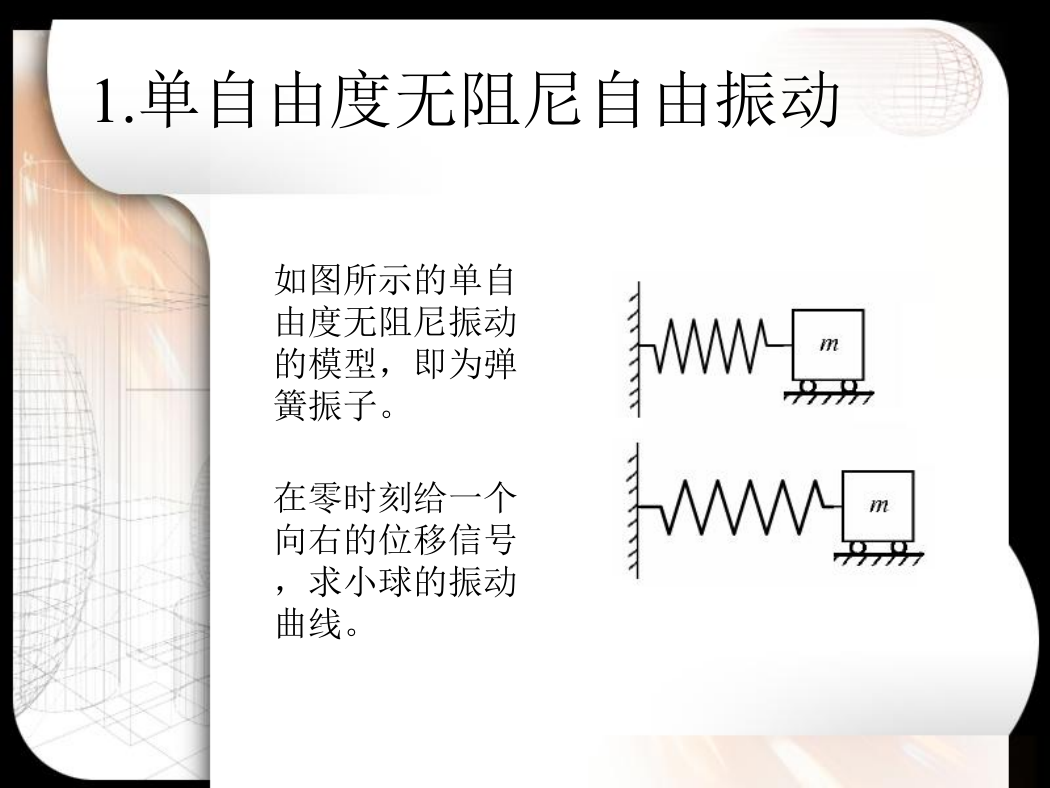

1.单自由度无阻尼自由振动如图所示的单自由度无阻尼振动的模型，即为弹簧振子。在零时刻给一个向右的位移信号，求小球的振动曲线。

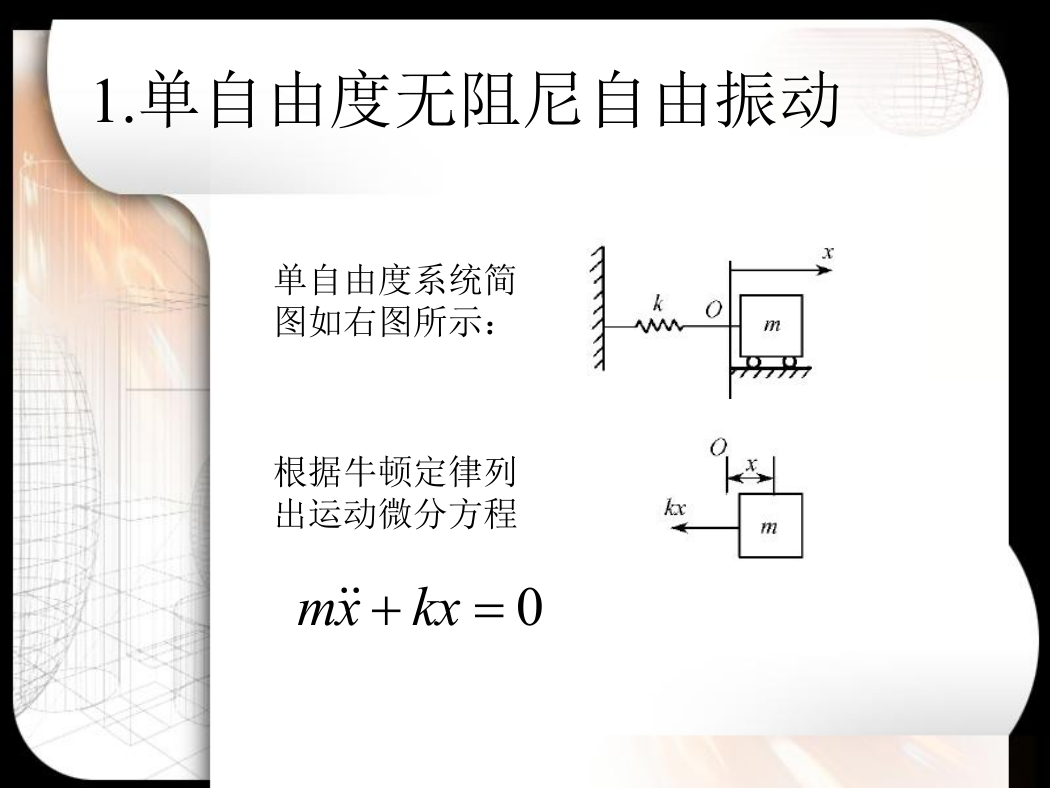

1.单自由度无阻尼自由振动单自由度系统简图如右图所示：根据牛顿定律列出运动微分方程 mx  kx  0

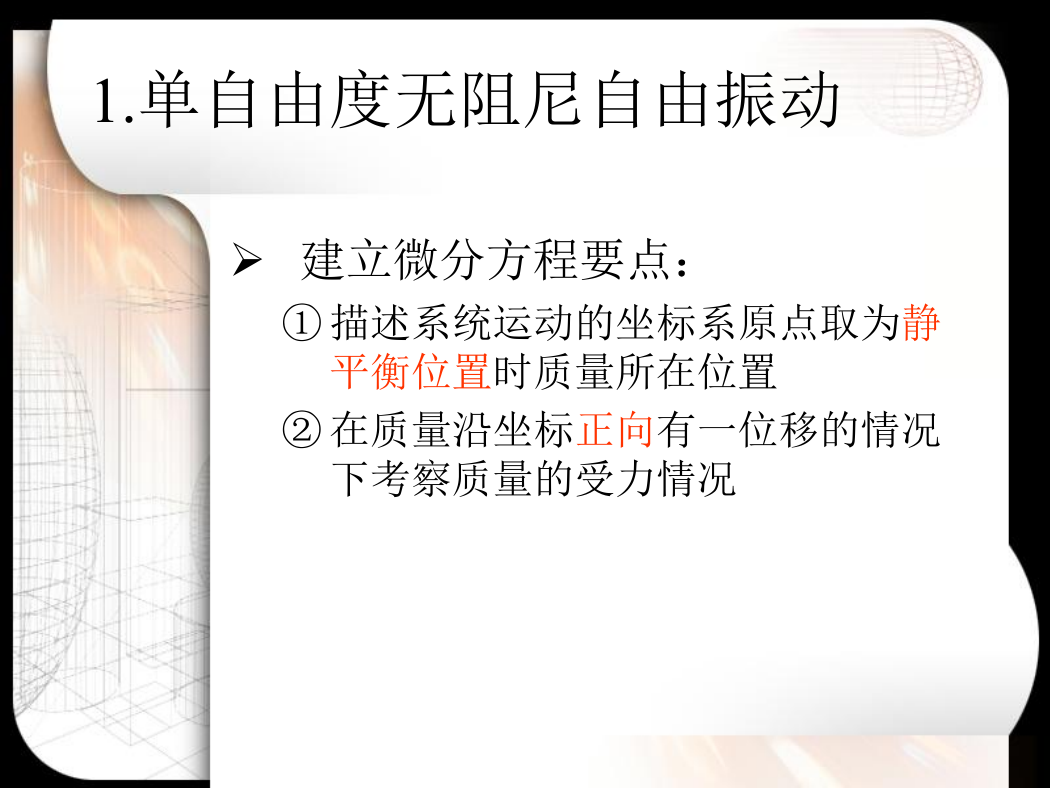

1.单自由度无阻尼自由振动 Ø 建立微分方程要点： ① 描述系统运动的坐标系原点取为静平衡位置时质量所在位置 ② 在质量沿坐标正向有一位移的情况下考察质量的受力情况

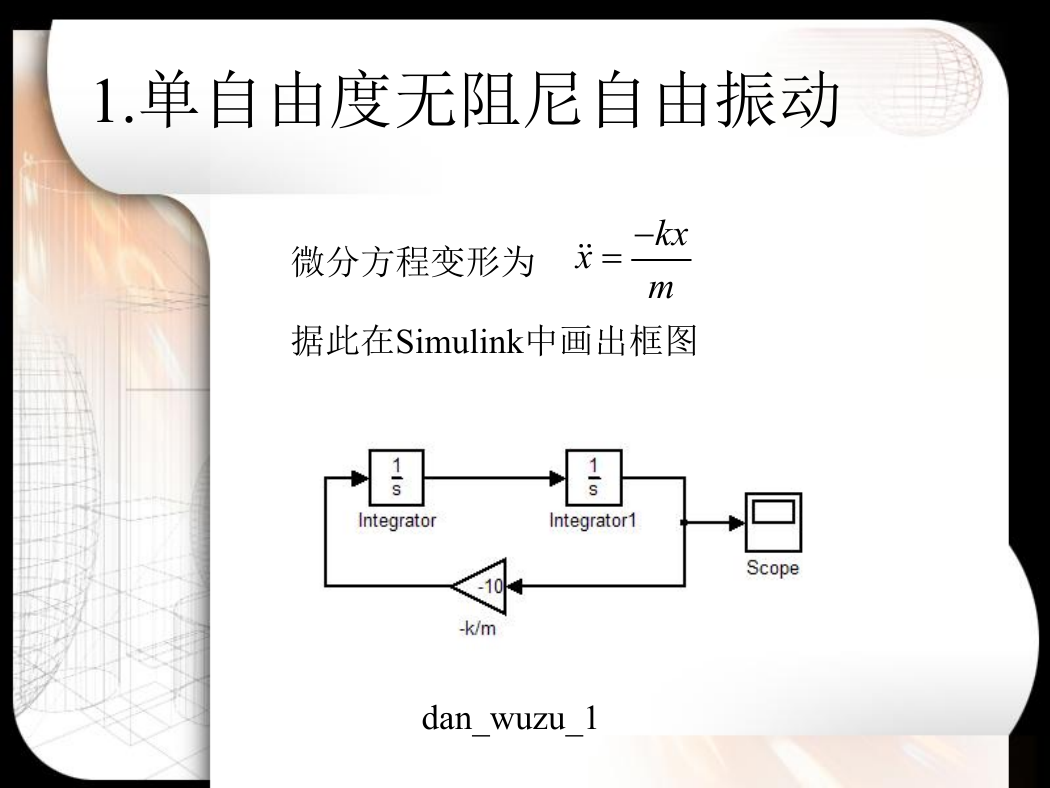

1.单自由度无阻尼自由振动微分方程变形为 kx  m 据此在Simulink中画出框图 x  dan_wuzu_1

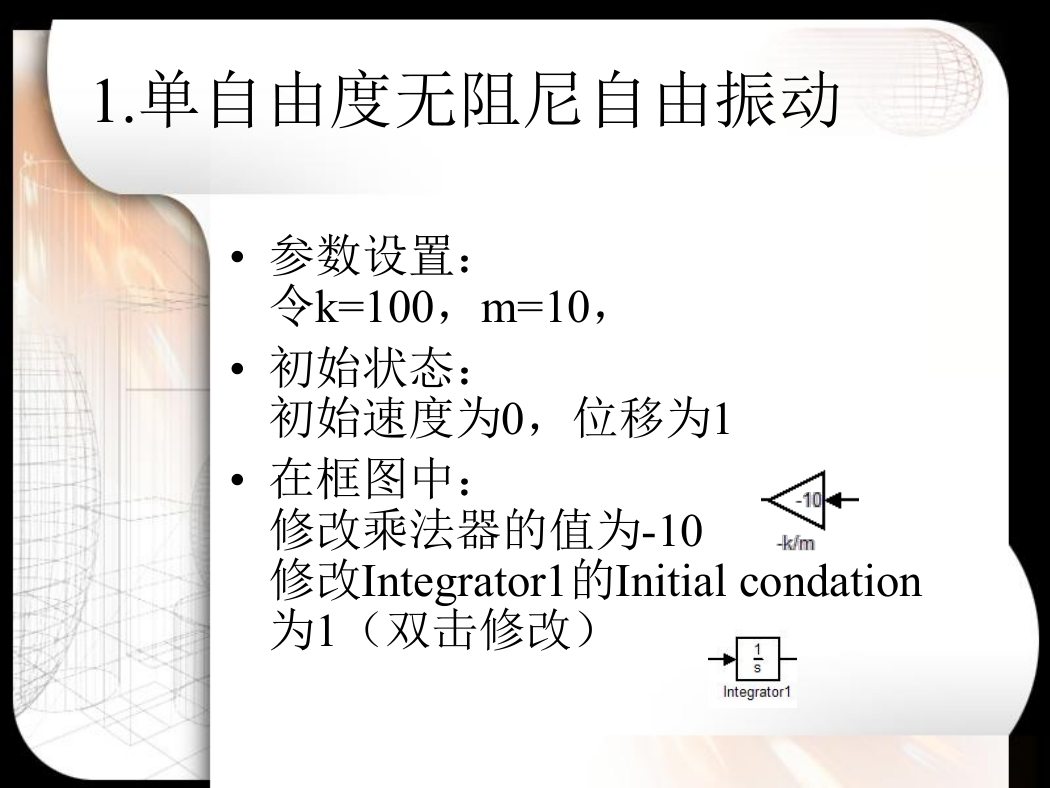

1.单自由度无阻尼自由振动 • 参数设置：令k=100，m=10， • 初始状态：初始速度为0，位移为1 • 在框图中：修改乘法器的值为-10 修改Integrator1的Initial condation 为1（双击修改）

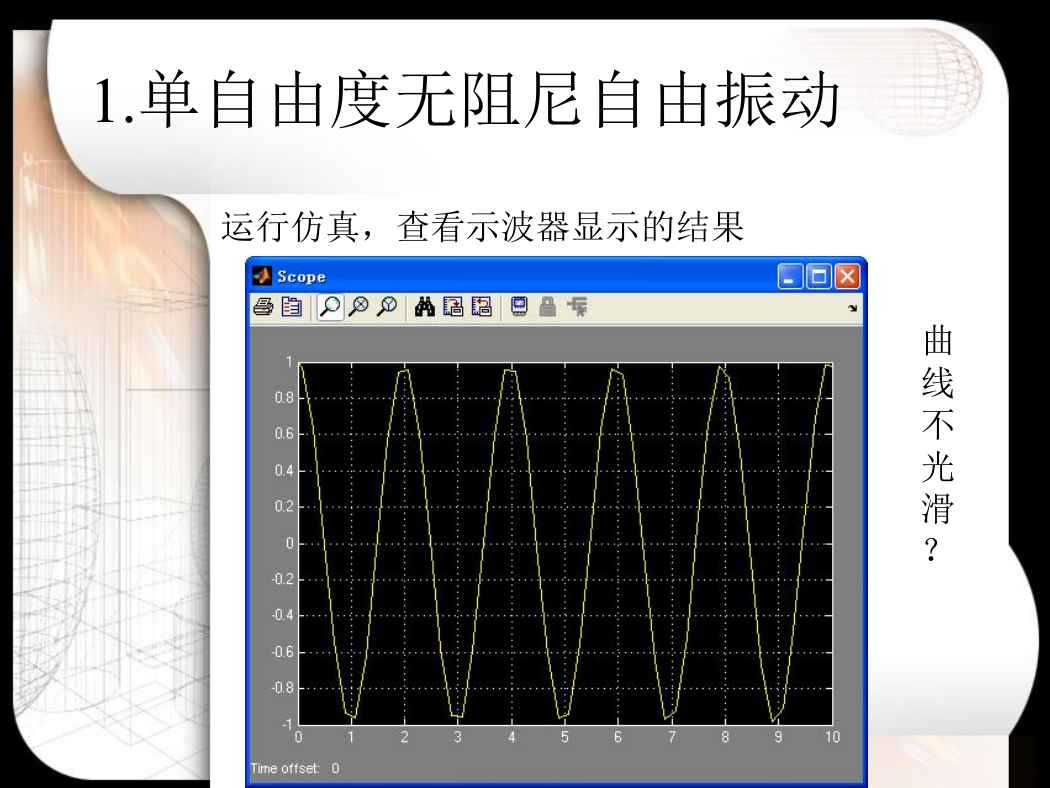

1.单自由度无阻尼自由振动运行仿真，查看示波器显示的结果曲线不光滑？

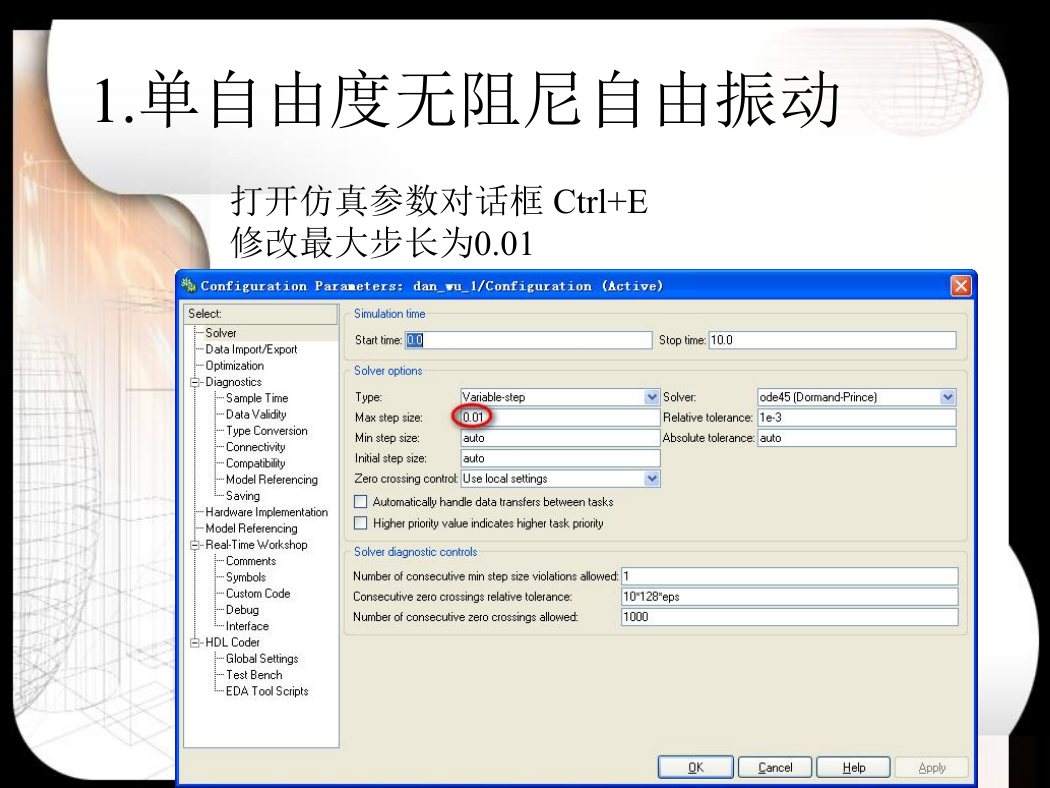

1.单自由度无阻尼自由振动打开仿真参数对话框 Ctrl+E 修改最大步长为0.01
