美国国家标准
适用于 VPX 基准标准
秘书处
VMEbus 国际贸易协会
2007 年 10 月批准
美国国家标准协会

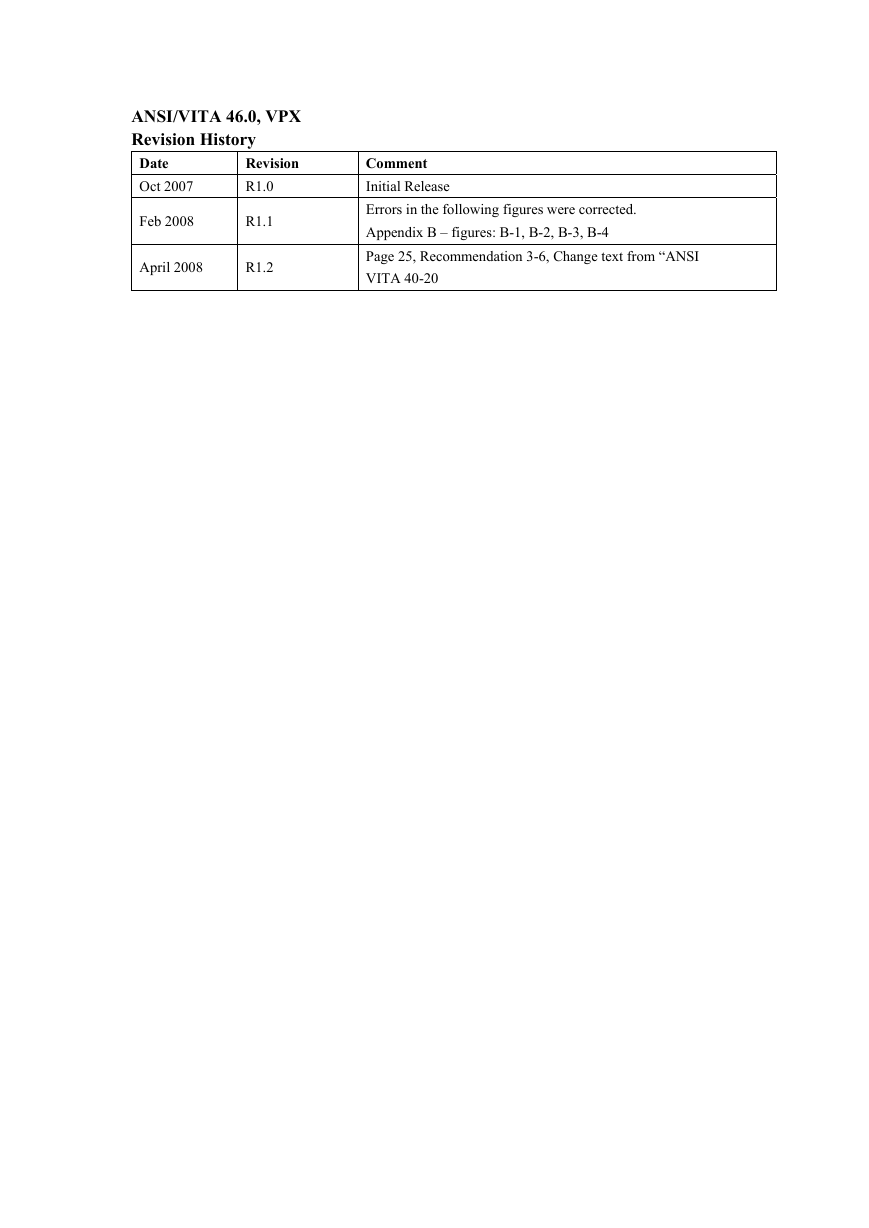

ANSI/VITA 46.0, VPX
Revision History
Date
Oct 2007
Revision
R1.0
Feb 2008
R1.1
April 2008
R1.2
Comment
Initial Release
Errors in the following figures were corrected.
Appendix B – figures: B-1, B-2, B-3, B-4
Page 25, Recommendation 3-6, Change text from “ANSI
VITA 40-20
ANSI/VITA 46.0-2007

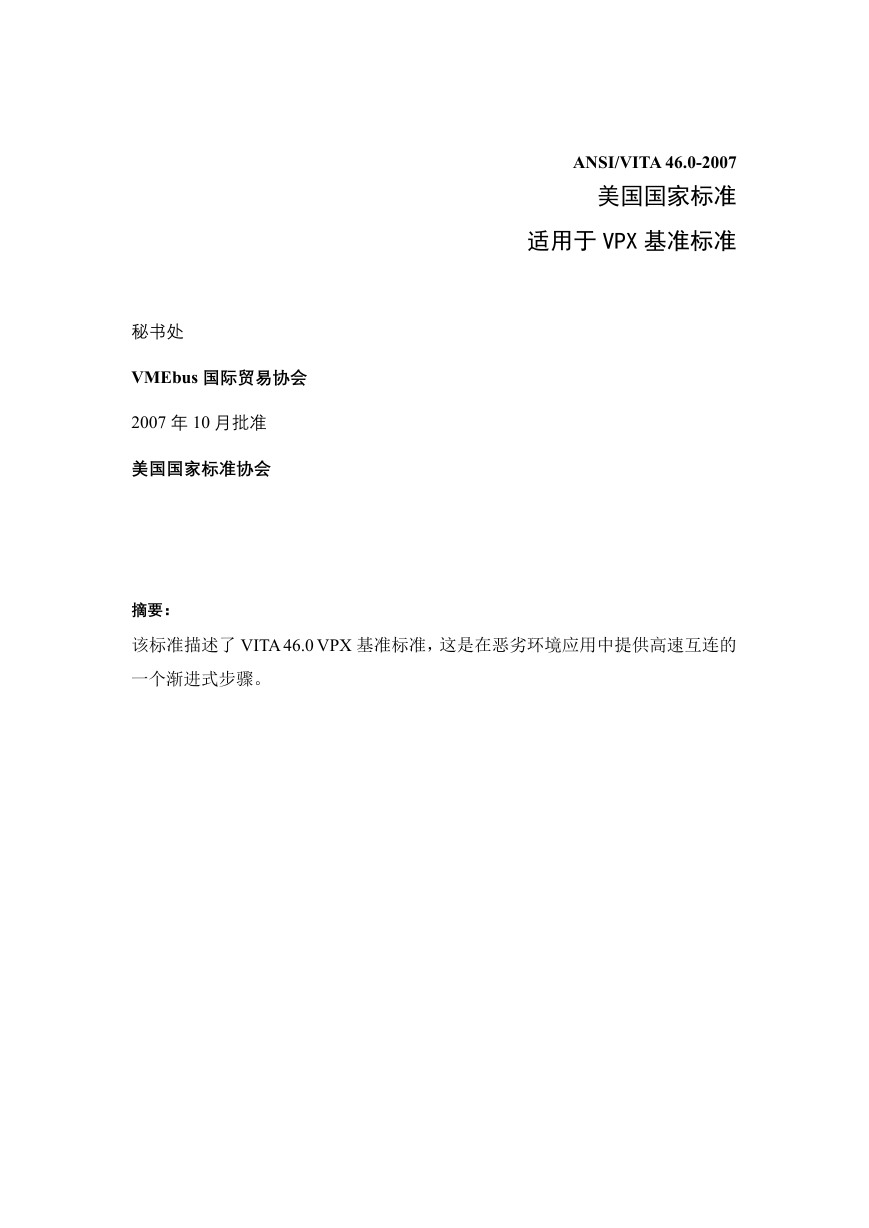

美国国家标准
适用于 VPX 基准标准
秘书处
VMEbus 国际贸易协会
2007 年 10 月批准
美国国家标准协会
摘要:
该标准描述了 VITA 46.0 VPX 基准标准,这是在恶劣环境应用中提供高速互连的
一个渐进式步骤。

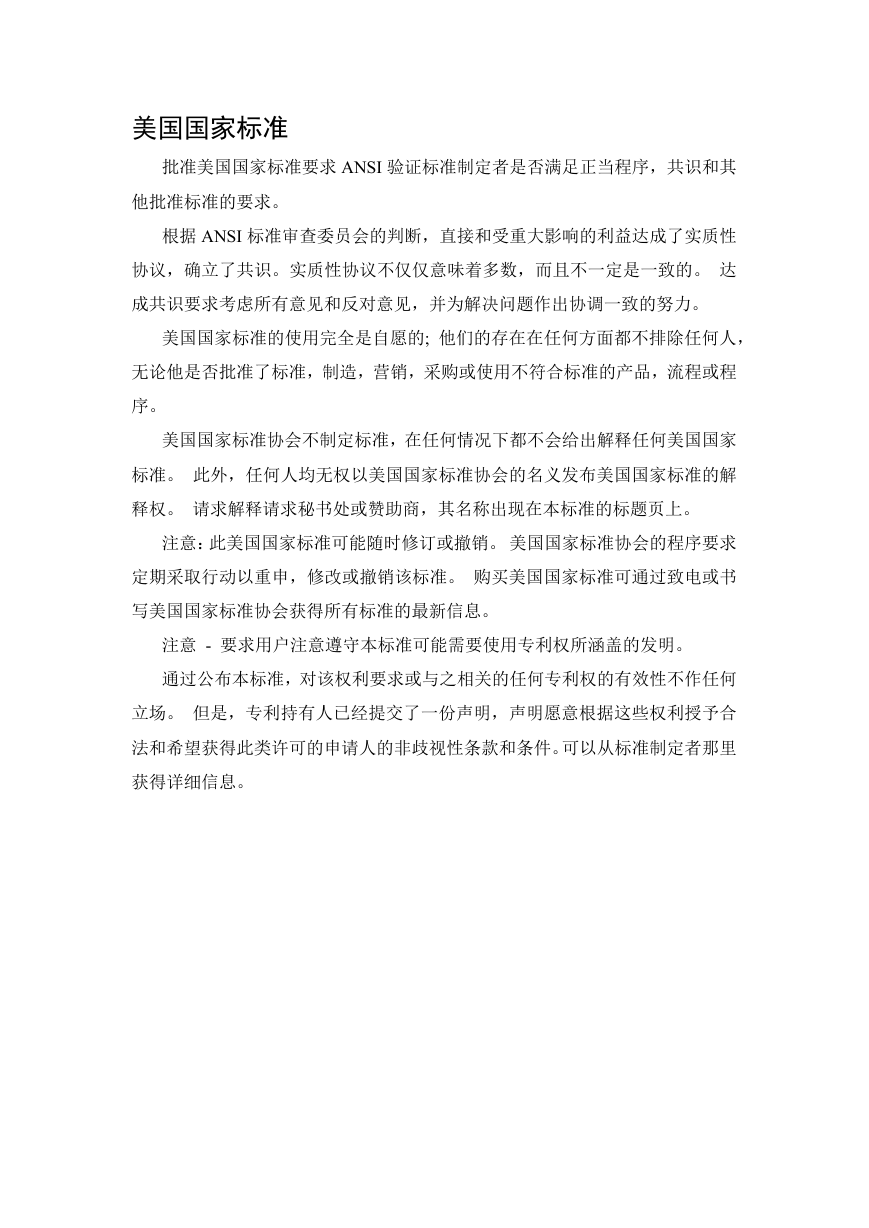

美国国家标准
批准美国国家标准要求 ANSI 验证标准制定者是否满足正当程序,共识和其
他批准标准的要求。
根据 ANSI 标准审查委员会的判断,直接和受重大影响的利益达成了实质性
协议,确立了共识。实质性协议不仅仅意味着多数,而且不一定是一致的。 达
成共识要求考虑所有意见和反对意见,并为解决问题作出协调一致的努力。
美国国家标准的使用完全是自愿的; 他们的存在在任何方面都不排除任何人,
无论他是否批准了标准,制造,营销,采购或使用不符合标准的产品,流程或程
序。
美国国家标准协会不制定标准,在任何情况下都不会给出解释任何美国国家
标准。 此外,任何人均无权以美国国家标准协会的名义发布美国国家标准的解
释权。 请求解释请求秘书处或赞助商,其名称出现在本标准的标题页上。
注意:此美国国家标准可能随时修订或撤销。 美国国家标准协会的程序要求
定期采取行动以重申,修改或撤销该标准。 购买美国国家标准可通过致电或书
写美国国家标准协会获得所有标准的最新信息。
注意 - 要求用户注意遵守本标准可能需要使用专利权所涵盖的发明。
通过公布本标准,对该权利要求或与之相关的任何专利权的有效性不作任何
立场。 但是,专利持有人已经提交了一份声明,声明愿意根据这些权利授予合
法和希望获得此类许可的申请人的非歧视性条款和条件。可以从标准制定者那里
获得详细信息。
目录
摘要
该标准描述了用于 VMEbus 系统的 VITA 46.0 VPX,这是在恶劣环境应用中
提供高速互连的一个渐进式步骤。
前言
自 20 世纪 80 年代以来,VME 一直是商用现货(COTS)电路卡组件的事实
上的总线标准。 事实证明,VME 主板非常有能力通过 VME 子系统总线,PCI
夹层卡(PMC)和 VME320 等创新技术来支持更新的技术。
然而,技术的进步,尤其是互连技术的进步,已经证明需要在系统开发方面
取得进展。 这种进步需要适应高速互连,特别是串行互连,以及更高的功率输
送以及更好的散热。
该标准在 IEEE 1101 规格模块的上下文中满足了这些需求。 其他规格可以
解决备用轮廓,例如 VITA 48。
由于电子设备的小型化正在推动插件模块的 I / O 数量,因此大多数系统互
连都需要:
网
Multi-gigabit 差分技术
核心计算集群交换结构
Serial RapidIO,PCI Express,Hypertransport,Inifiniband 或 10G 以太
足够的端口可实现分布式交换或集中交换
为将来的插件模块提供的众多高速接口包括:
网络接口
数字视频
海量存储界面
基于 FPGA 的板间连接
自定义传感器接口
VITA 46 为 VME 用户提供了一个发展路线图:
利用广泛的高速互连技术
向后兼容 VME 总线电气,软件和选定的机械装置
实现异构架构,保留对基于 COTS 的系统的支持
解决 3U 和 6U 形状因素
严酷的环境符合标准中的'设计'
坚固的空气或传导冷却的外形
后面板 I / O 具有很高的价值
高速连接器的生存能力/合规性
带 ESD 保护的连接器,以及处理盖板以适应 2 级维护的选项。
空间受限 - 高计算密度应用
其他国防和航空航天市场需求也在考虑之中。 标准创新是 COTS 行业最具
吸引力的价值主张。
工作组成员
(略)
ANSI VITA 选票组
(略)
致谢
在 VITA 46.0 的开发中,两个人值得特别认可 - 从 VITA 46(2003 年 3 月)
到 2007 年 5 月开始的 VITA 46 工作组主席 Stewart Dewar 和 VITA 46.0 草案
编辑 Dean Holman。 这两个人都做了出色的工作,他们对使 VITA 46.0 成为
美国国家标准的贡献深受赞赏。
- VITA 技术总监 John Rynearson
评论,更正和/或添加
(略)
VSO 和其他标准
(略)

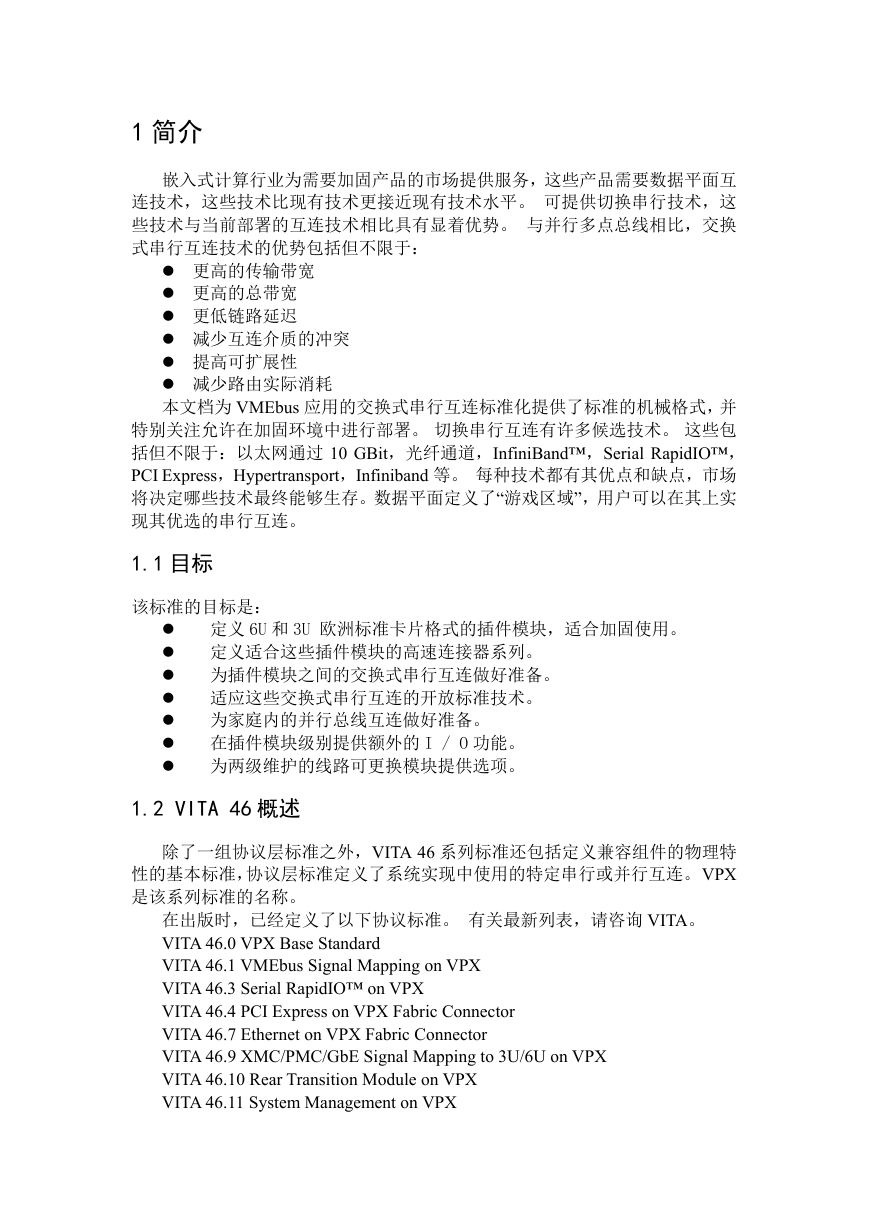

1 简介
嵌入式计算行业为需要加固产品的市场提供服务,这些产品需要数据平面互
连技术,这些技术比现有技术更接近现有技术水平。 可提供切换串行技术,这
些技术与当前部署的互连技术相比具有显着优势。 与并行多点总线相比,交换
式串行互连技术的优势包括但不限于:
更高的传输带宽
更高的总带宽
更低链路延迟
减少互连介质的冲突
提高可扩展性
减少路由实际消耗
本文档为 VMEbus 应用的交换式串行互连标准化提供了标准的机械格式,并
特别关注允许在加固环境中进行部署。 切换串行互连有许多候选技术。 这些包
括但不限于:以太网通过 10 GBit,光纤通道,InfiniBand™,Serial RapidIO™,
PCI Express,Hypertransport,Infiniband 等。 每种技术都有其优点和缺点,市场
将决定哪些技术最终能够生存。数据平面定义了“游戏区域”,用户可以在其上实
现其优选的串行互连。
1.1 目标
该标准的目标是:
定义 6U 和 3U 欧洲标准卡片格式的插件模块,适合加固使用。
定义适合这些插件模块的高速连接器系列。
为插件模块之间的交换式串行互连做好准备。
适应这些交换式串行互连的开放标准技术。
为家庭内的并行总线互连做好准备。
在插件模块级别提供额外的 I / O 功能。
为两级维护的线路可更换模块提供选项。
1.2 VITA 46 概述
除了一组协议层标准之外,VITA 46 系列标准还包括定义兼容组件的物理特
性的基本标准,协议层标准定义了系统实现中使用的特定串行或并行互连。 VPX
是该系列标准的名称。
在出版时,已经定义了以下协议标准。 有关最新列表,请咨询 VITA。
VITA 46.0 VPX Base Standard
VITA 46.1 VMEbus Signal Mapping on VPX
VITA 46.3 Serial RapidIO™ on VPX
VITA 46.4 PCI Express on VPX Fabric Connector
VITA 46.7 Ethernet on VPX Fabric Connector
VITA 46.9 XMC/PMC/GbE Signal Mapping to 3U/6U on VPX
VITA 46.10 Rear Transition Module on VPX
VITA 46.11 System Management on VPX
