过零检测电路原理与作用附仿真电路.doc

发布时间：2022-06-14 发布人：admin 分类：说明书资料大小：0.49M 资料格式：doc 举报版权申诉


第1页 / 共10页


第2页 / 共10页


第3页 / 共10页


第4页 / 共10页


第5页 / 共10页


第6页 / 共10页


第7页 / 共10页


第8页 / 共10页

可控整流

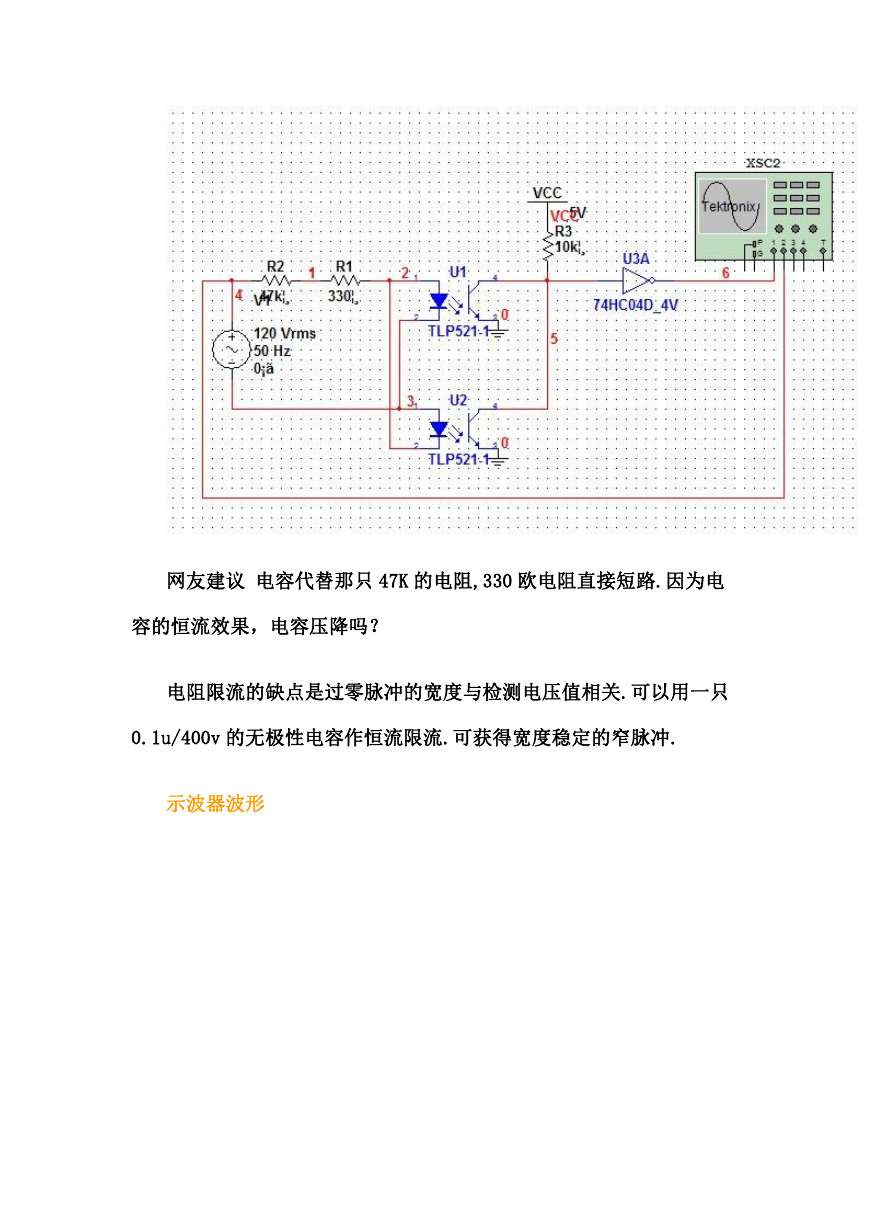

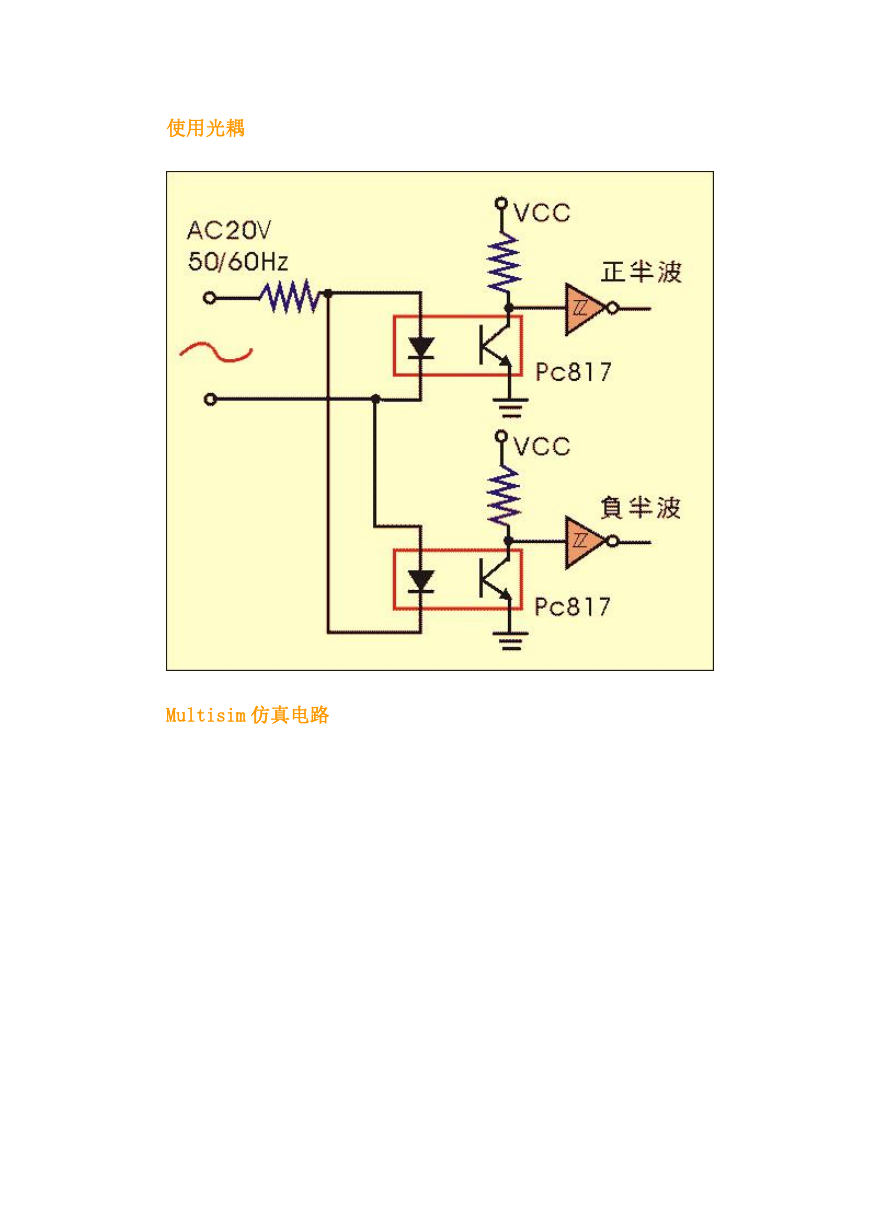

使用光耦 Multisim 仿真电路

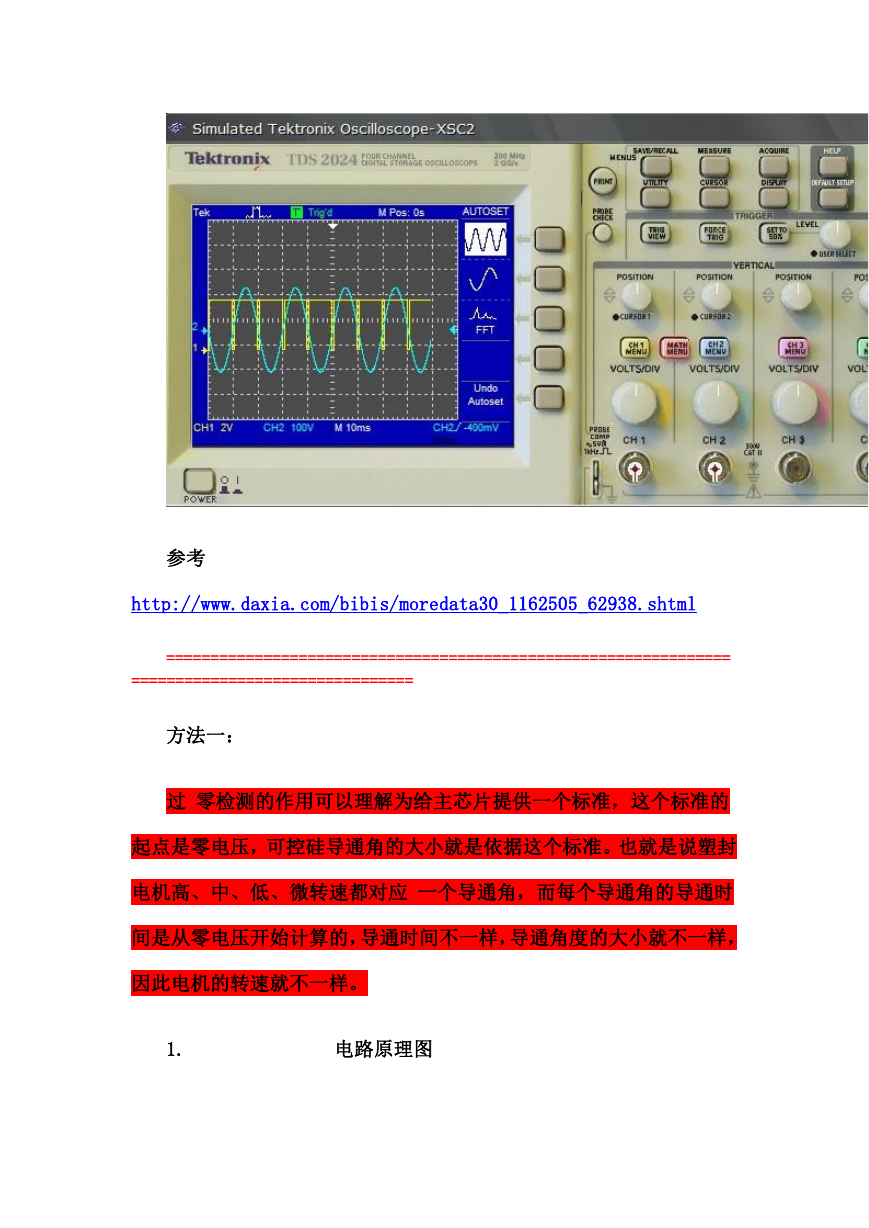

网友建议电容代替那只 47K 的电阻,330 欧电阻直接短路.因为电容的恒流效果，电容压降吗？电阻限流的缺点是过零脉冲的宽度与检测电压值相关.可以用一只 0.1u/400v 的无极性电容作恒流限流.可获得宽度稳定的窄脉冲. 示波器波形

参考 http://www.daxia.com/bibis/moredata30_1162505_62938.shtml ================================================================ ================================ 方法一：过零检测的作用可以理解为给主芯片提供一个标准，这个标准的起点是零电压，可控硅导通角的大小就是依据这个标准。也就是说塑封电机高、中、低、微转速都对应一个导通角，而每个导通角的导通时间是从零电压开始计算的，导通时间不一样，导通角度的大小就不一样，因此电机的转速就不一样。 1. 电路原理图

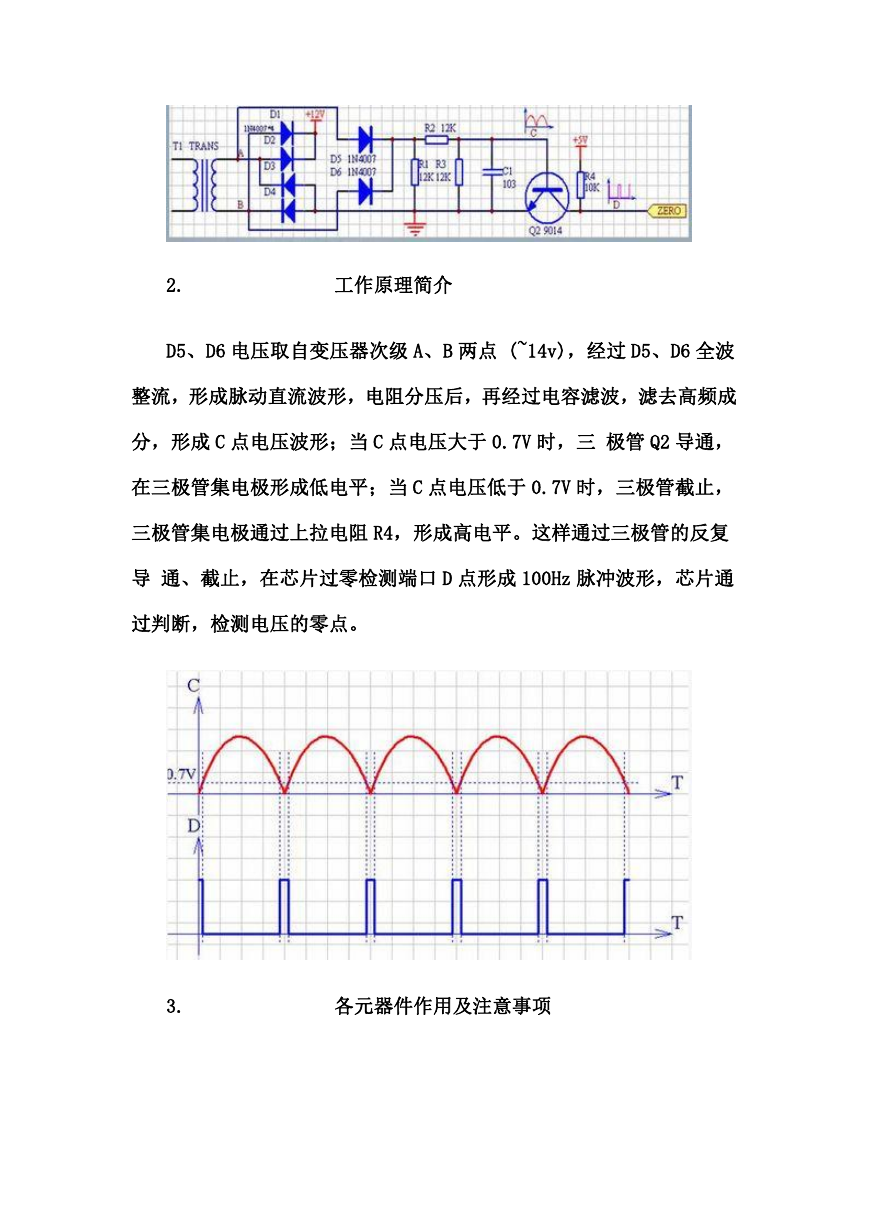

2. 工作原理简介 D5、D6 电压取自变压器次级 A、B 两点 (~14v)，经过 D5、D6 全波整流，形成脉动直流波形，电阻分压后，再经过电容滤波，滤去高频成分，形成 C 点电压波形；当 C 点电压大于 0.7V 时，三极管 Q2 导通，在三极管集电极形成低电平；当 C 点电压低于 0.7V 时，三极管截止，三极管集电极通过上拉电阻 R4，形成高电平。这样通过三极管的反复导通、截止，在芯片过零检测端口 D 点形成 100Hz 脉冲波形，芯片通过判断，检测电压的零点。 3. 各元器件作用及注意事项

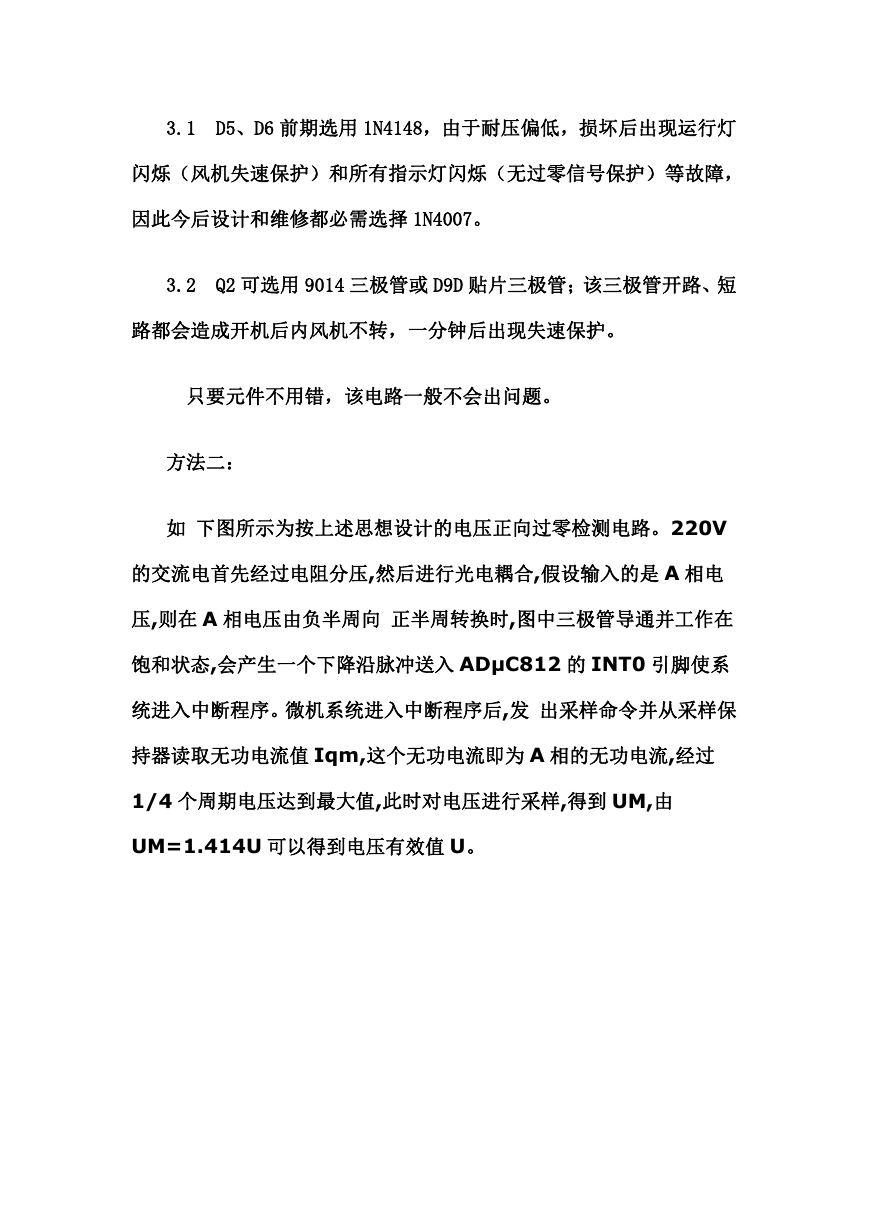

3.1 D5、D6 前期选用 1N4148，由于耐压偏低，损坏后出现运行灯闪烁（风机失速保护）和所有指示灯闪烁（无过零信号保护）等故障，因此今后设计和维修都必需选择 1N4007。 3.2 Q2 可选用 9014 三极管或 D9D 贴片三极管；该三极管开路、短路都会造成开机后内风机不转，一分钟后出现失速保护。只要元件不用错，该电路一般不会出问题。方法二：如下图所示为按上述思想设计的电压正向过零检测电路。220V 的交流电首先经过电阻分压,然后进行光电耦合,假设输入的是 A 相电压,则在 A 相电压由负半周向正半周转换时,图中三极管导通并工作在饱和状态,会产生一个下降沿脉冲送入 ADμC812 的 INT0 引脚使系统进入中断程序。微机系统进入中断程序后,发出采样命令并从采样保持器读取无功电流值 Iqm,这个无功电流即为 A 相的无功电流,经过 1/4 个周期电压达到最大值,此时对电压进行采样,得到 UM,由 UM=1.414U 可以得到电压有效值 U。

转自 http://baiyan0505.blog.163.com/blog/static/490643642009779465 3704/ 方法三：

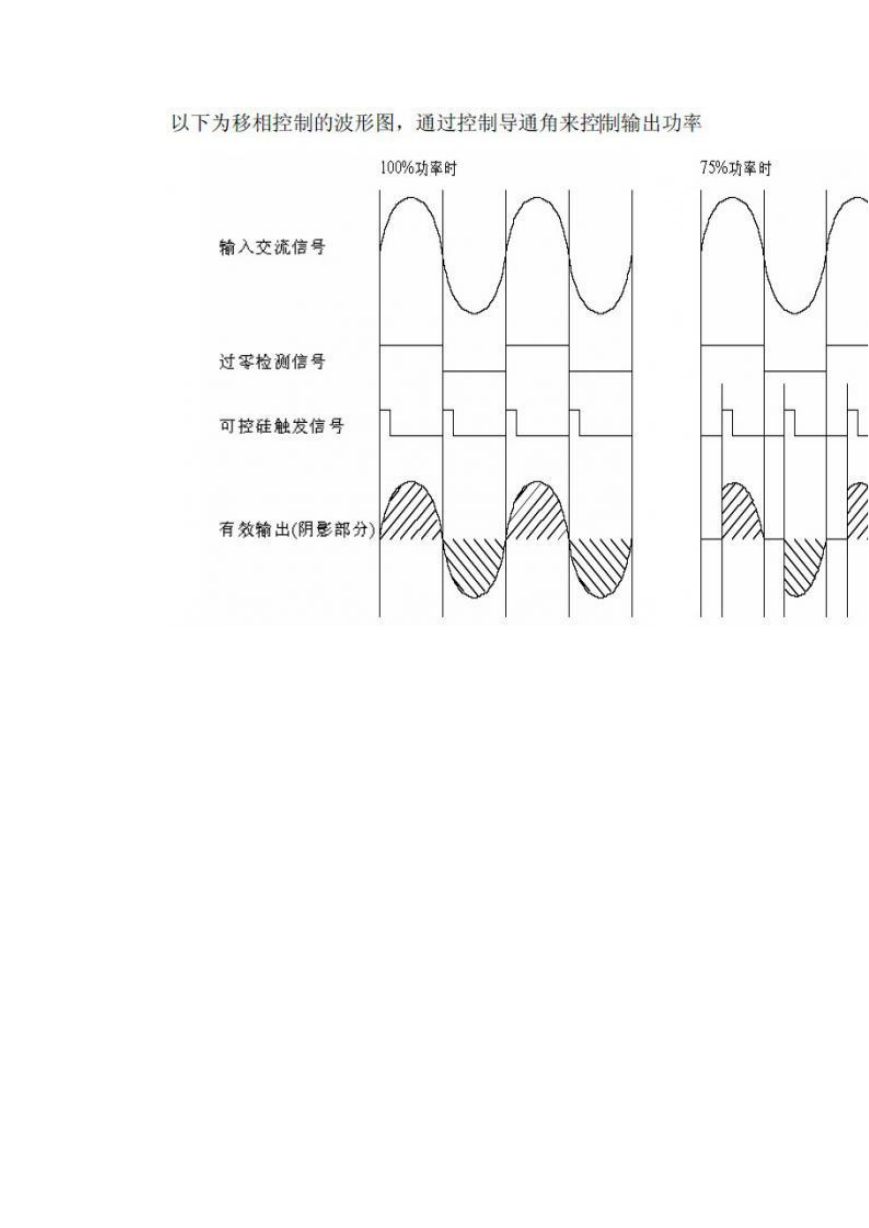

三极管是为了得到方波，整形用。分到光耦的输入级电压低于光耦开启电压时，三极管输出低；反之输出高。 ========================================= 过零检测电路的作用通过控制导通角来控制输出功率在功率控制中，经常要用到移相控制或过零控制技术，无论是移相控制还是过零控制，都需要检测过零触发信号。另外，在一些特殊的应用中，还可以利用工频信号来进行计时。
