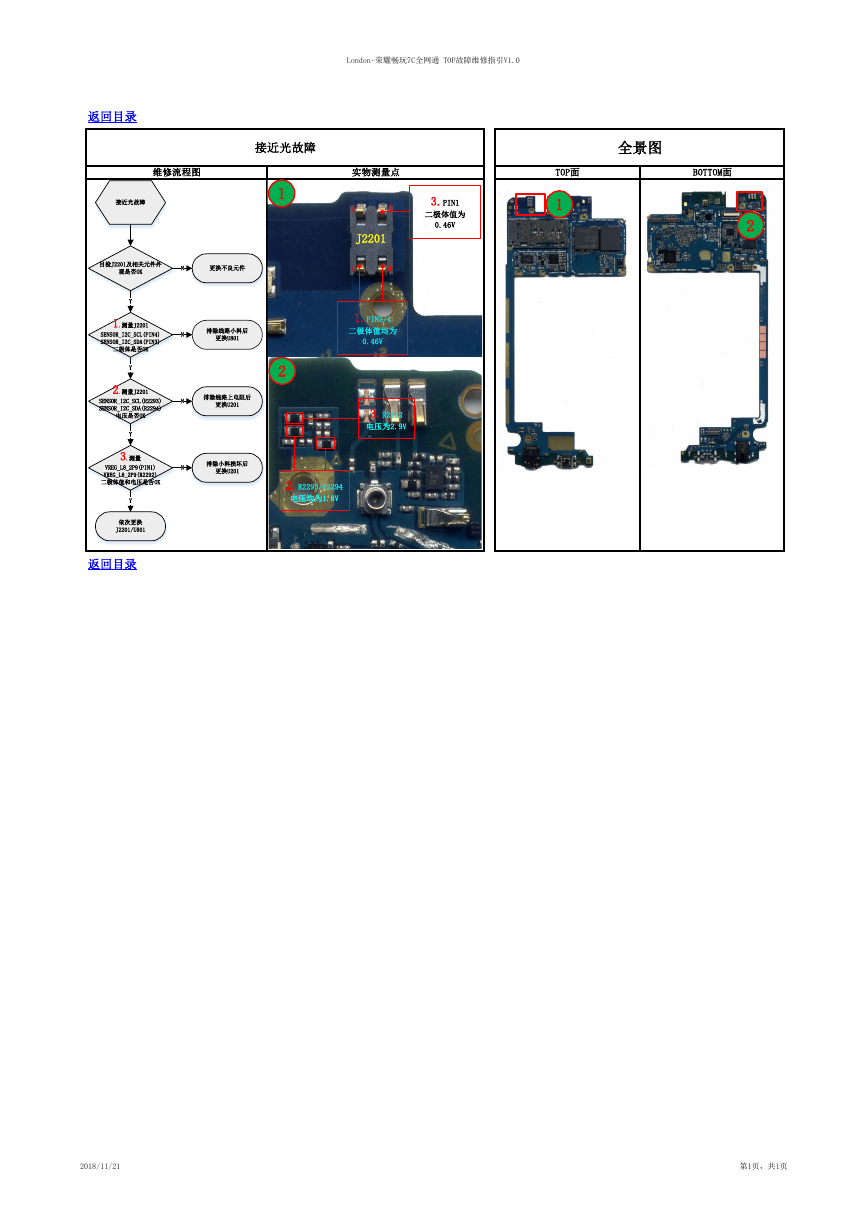

London-荣耀畅玩7C全网通 TOP故障维修指引V1.0 TOP面 1 3.PIN1 二极体值为 0.46V 全景图 BOTTOM面 2 返回目录 接近光故障 接近光故障 维修流程图 实物测量点 1 2 2 3 J2201 1 4 1.PIN3/4 二极体值均为 0.46V 3.R2292 电压为2.9V 2.R2293/R2294 电压均为1.8V 目检J2201及相关元件外 观是否OK N 更换不良元件 N N N 排除线路小料后 更换U801 排除线路上电阻后 更换U201 排除小料损坏后 更换U201 Y 1.测量J2201 SENSOR_I2C_SCL(PIN4) SENSOR_I2C_SDA(PIN3) 二极体是否OK Y 2.测量J2201 SENSOR_I2C_SCL(R2293) SENSOR_I2C_SDA(R2294) 电压是否OK Y 3.测量 VREG_L8_2P9(PIN1) VREG_L8_2P9(R2292) 二极体值和电压是否OK Y 依次更换 J2201/U801 返回目录 2018/11/21 第1页，共1页
