MapMatrix3D 用户手册版权声明 Visiontek 公司版权所有©2005－2016 年。保留所有权利。本手册由 Visiontek 公司发行。未经 Visiontek 公司书面授权，任何单位组织和个人不得以任何形式在任何载体上使用本手册内容的任何部分或全部。 MapMatrix3D 的版权归 Visiontek 公司所有。 Microsoft Windows 是 Microsoft 公司的商标。Core 是 Intel 公司的商标。本书中涉及的其他软件及商标均由其合法拥有者拥有版权和商标权。 1

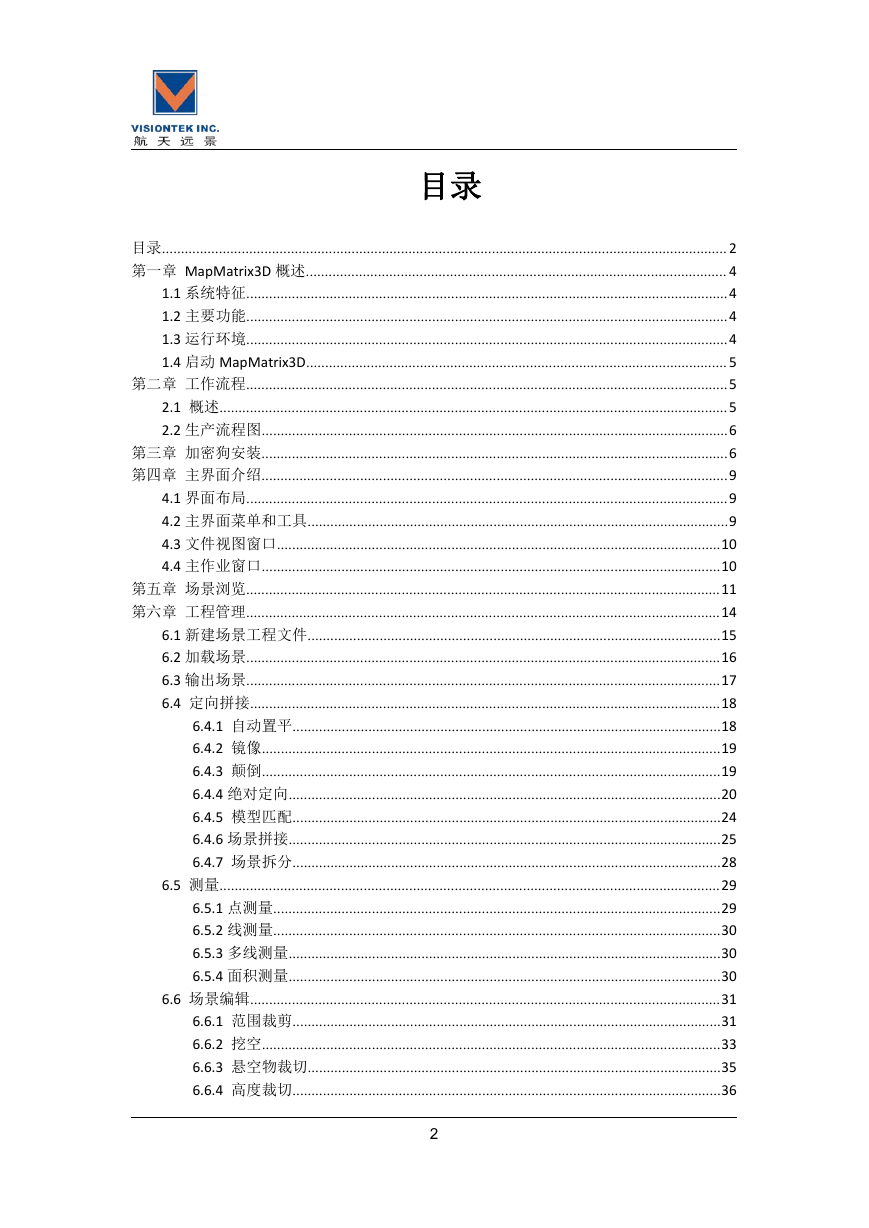

目录目录..................................................................................................................................................... 2 第一章 MapMatrix3D 概述............................................................................................................... 4 1.1 系统特征...............................................................................................................................4 1.2 主要功能...............................................................................................................................4 1.3 运行环境...............................................................................................................................4 1.4 启动 MapMatrix3D............................................................................................................... 5 第二章工作流程...............................................................................................................................5 2.1 概述......................................................................................................................................5 2.2 生产流程图...........................................................................................................................6 第三章加密狗安装...........................................................................................................................6 第四章主界面介绍...........................................................................................................................9 4.1 界面布局...............................................................................................................................9 4.2 主界面菜单和工具...............................................................................................................9 4.3 文件视图窗口.....................................................................................................................10 4.4 主作业窗口.........................................................................................................................10 第五章场景浏览.............................................................................................................................11 第六章工程管理.............................................................................................................................14 6.1 新建场景工程文件.............................................................................................................15 6.2 加载场景.............................................................................................................................16 6.3 输出场景.............................................................................................................................17 6.4 定向拼接............................................................................................................................18 6.4.1 自动置平.................................................................................................................18 6.4.2 镜像.........................................................................................................................19 6.4.3 颠倒.........................................................................................................................19 6.4.4 绝对定向..................................................................................................................20 6.4.5 模型匹配.................................................................................................................24 6.4.6 场景拼接..................................................................................................................25 6.4.7 场景拆分.................................................................................................................28 6.5 测量....................................................................................................................................29 6.5.1 点测量......................................................................................................................29 6.5.2 线测量......................................................................................................................30 6.5.3 多线测量..................................................................................................................30 6.5.4 面积测量..................................................................................................................30 6.6 场景编辑............................................................................................................................31 6.6.1 范围裁剪.................................................................................................................31 6.6.2 挖空.........................................................................................................................33 6.6.3 悬空物裁切.............................................................................................................35 6.6.4 高度裁切.................................................................................................................36 2

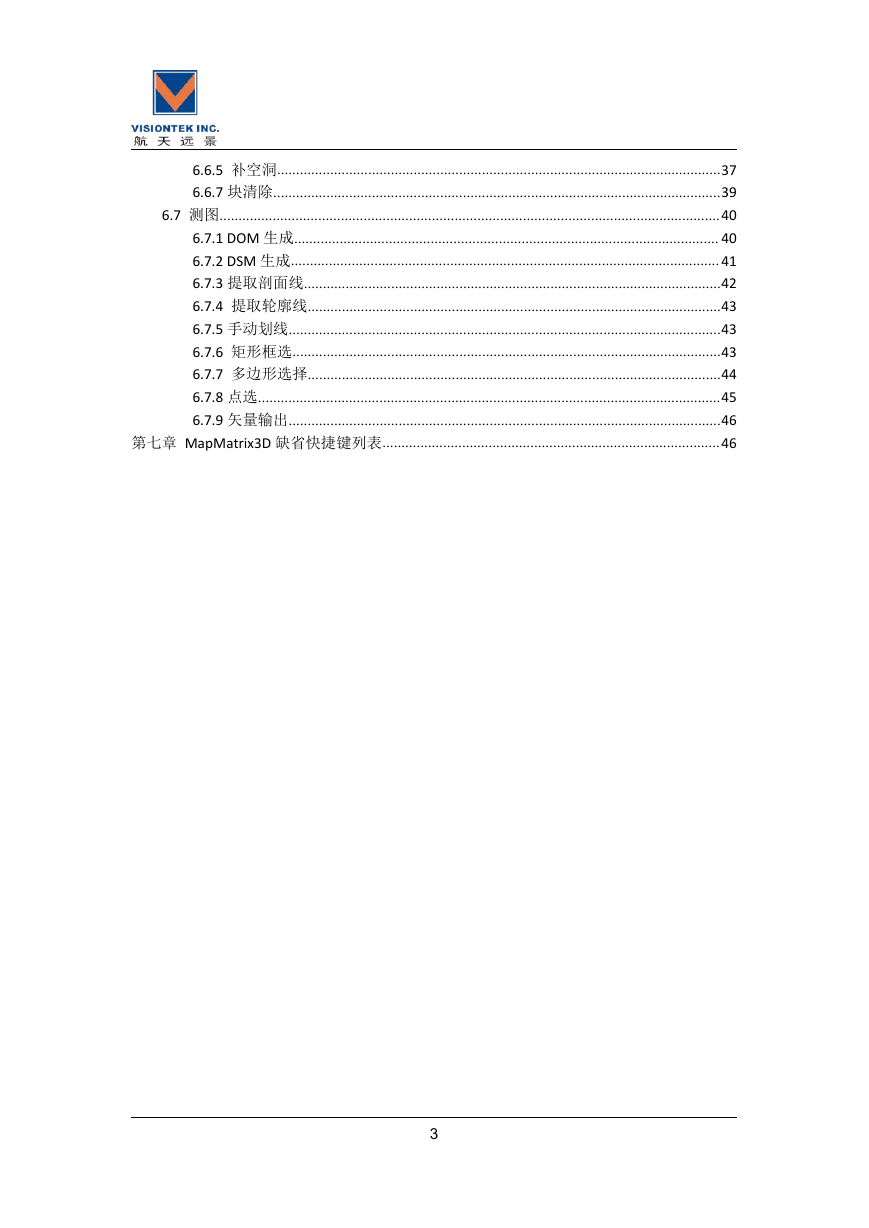

6.6.5 补空洞.....................................................................................................................37 6.6.7 块清除......................................................................................................................39 6.7 测图....................................................................................................................................40 6.7.1 DOM 生成................................................................................................................ 40 6.7.2 DSM 生成................................................................................................................. 41 6.7.3 提取剖面线..............................................................................................................42 6.7.4 提取轮廓线.............................................................................................................43 6.7.5 手动划线..................................................................................................................43 6.7.6 矩形框选.................................................................................................................43 6.7.7 多边形选择.............................................................................................................44 6.7.8 点选..........................................................................................................................45 6.7.9 矢量输出..................................................................................................................46 第七章 MapMatrix3D 缺省快捷键列表.........................................................................................46 3

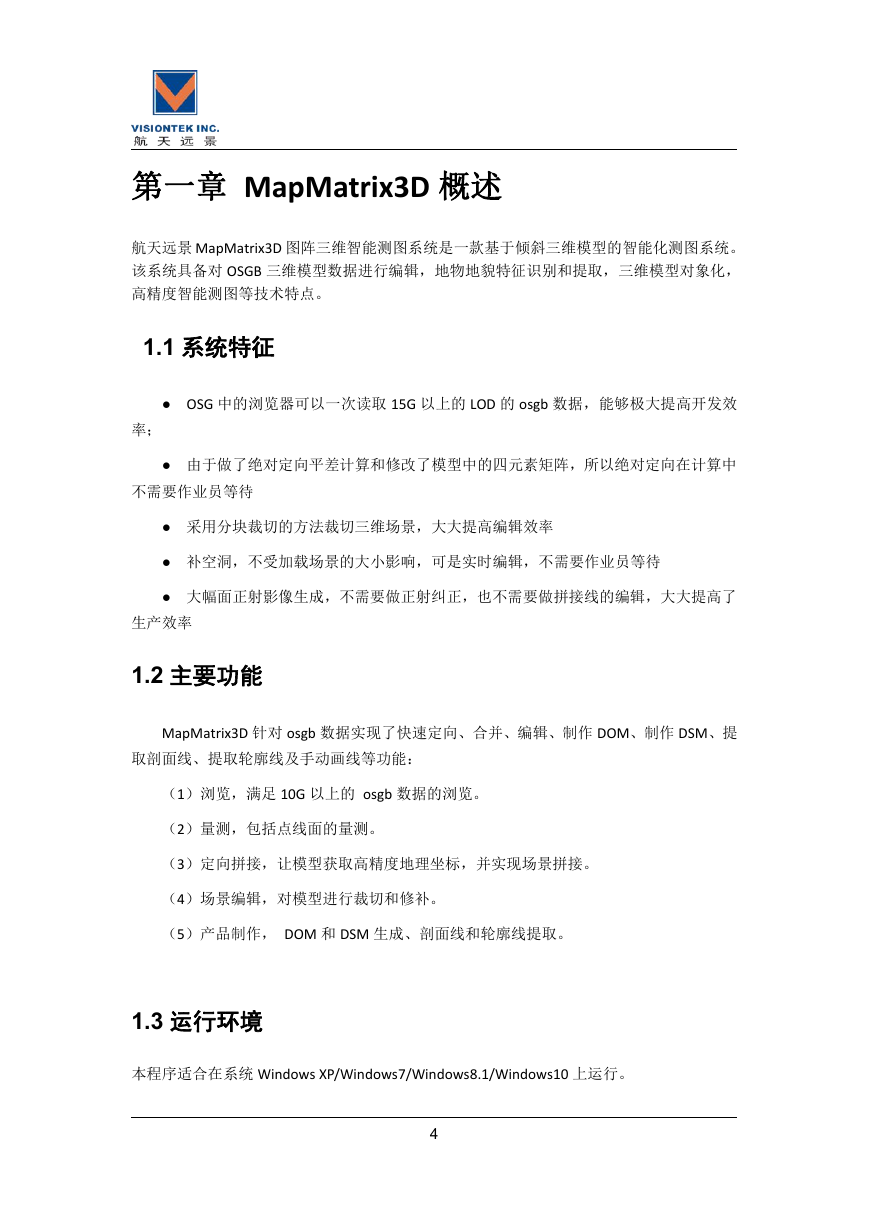

第一章 MapMatrix3D 概述航天远景 MapMatrix3D 图阵三维智能测图系统是一款基于倾斜三维模型的智能化测图系统。该系统具备对 OSGB 三维模型数据进行编辑，地物地貌特征识别和提取，三维模型对象化，高精度智能测图等技术特点。 1.1 系统特征 ● OSG 中的浏览器可以一次读取 15G 以上的 LOD 的 osgb 数据，能够极大提高开发效率； ● 由于做了绝对定向平差计算和修改了模型中的四元素矩阵，所以绝对定向在计算中不需要作业员等待 ● 采用分块裁切的方法裁切三维场景，大大提高编辑效率 ● 补空洞，不受加载场景的大小影响，可是实时编辑，不需要作业员等待 ● 大幅面正射影像生成，不需要做正射纠正，也不需要做拼接线的编辑，大大提高了生产效率 1.2 主要功能 MapMatrix3D 针对 osgb 数据实现了快速定向、合并、编辑、制作 DOM、制作 DSM、提取剖面线、提取轮廓线及手动画线等功能：（1）浏览，满足 10G 以上的 osgb 数据的浏览。（2）量测，包括点线面的量测。（3）定向拼接，让模型获取高精度地理坐标，并实现场景拼接。（4）场景编辑，对模型进行裁切和修补。（5）产品制作， DOM 和 DSM 生成、剖面线和轮廓线提取。 1.3 运行环境本程序适合在系统 Windows XP/Windows7/Windows8.1/Windows10 上运行。 4

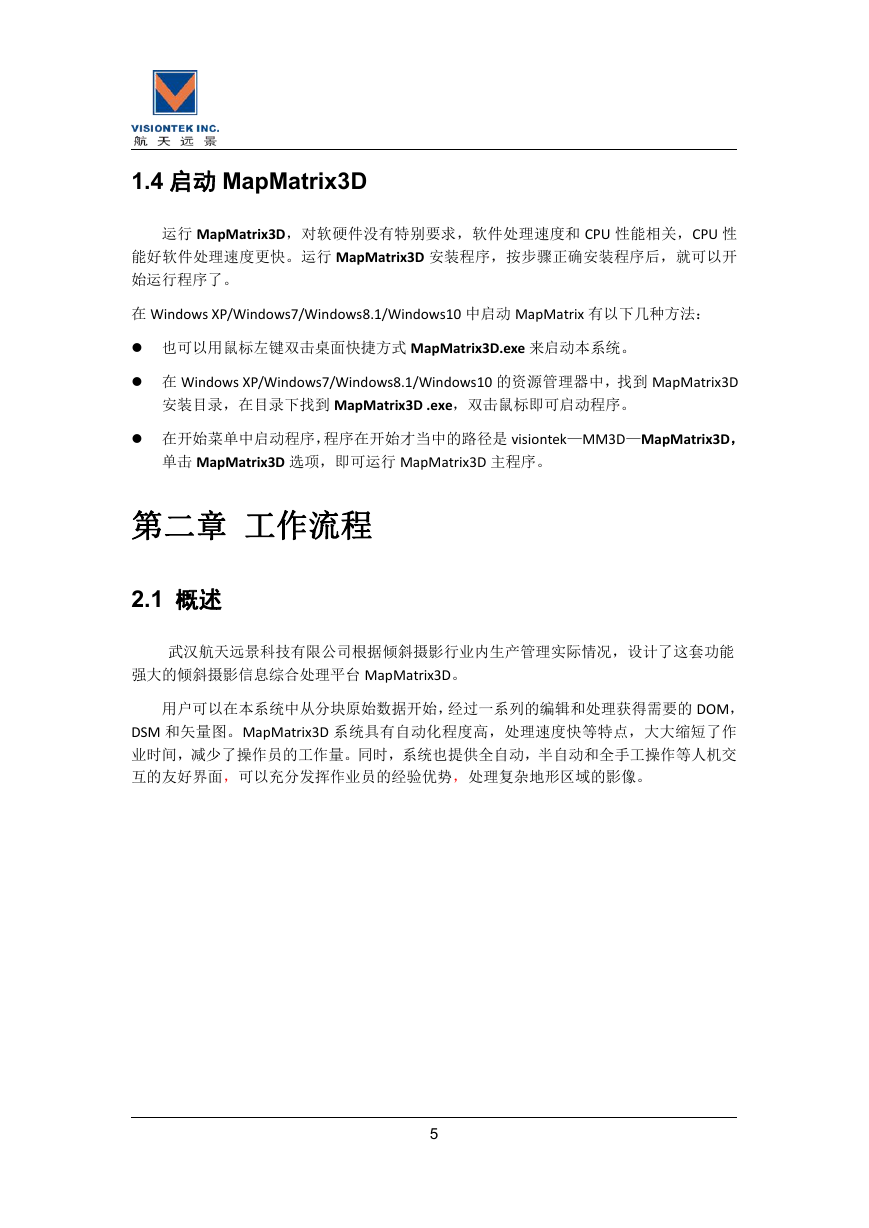

1.4 启动 MapMatrix3D 运行 MapMatrix3D，对软硬件没有特别要求，软件处理速度和 CPU 性能相关，CPU 性能好软件处理速度更快。运行 MapMatrix3D 安装程序，按步骤正确安装程序后，就可以开始运行程序了。在 Windows XP/Windows7/Windows8.1/Windows10 中启动 MapMatrix 有以下几种方法：  也可以用鼠标左键双击桌面快捷方式 MapMatrix3D.exe 来启动本系统。  在 Windows XP/Windows7/Windows8.1/Windows10 的资源管理器中，找到 MapMatrix3D 安装目录，在目录下找到 MapMatrix3D .exe，双击鼠标即可启动程序。  在开始菜单中启动程序，程序在开始才当中的路径是 visiontek—MM3D—MapMatrix3D，单击 MapMatrix3D 选项，即可运行 MapMatrix3D 主程序。第二章工作流程 2.1 概述武汉航天远景科技有限公司根据倾斜摄影行业内生产管理实际情况，设计了这套功能强大的倾斜摄影信息综合处理平台 MapMatrix3D。用户可以在本系统中从分块原始数据开始，经过一系列的编辑和处理获得需要的 DOM， DSM 和矢量图。MapMatrix3D 系统具有自动化程度高，处理速度快等特点，大大缩短了作业时间，减少了操作员的工作量。同时，系统也提供全自动，半自动和全手工操作等人机交互的友好界面，可以充分发挥作业员的经验优势，处理复杂地形区域的影像。 5

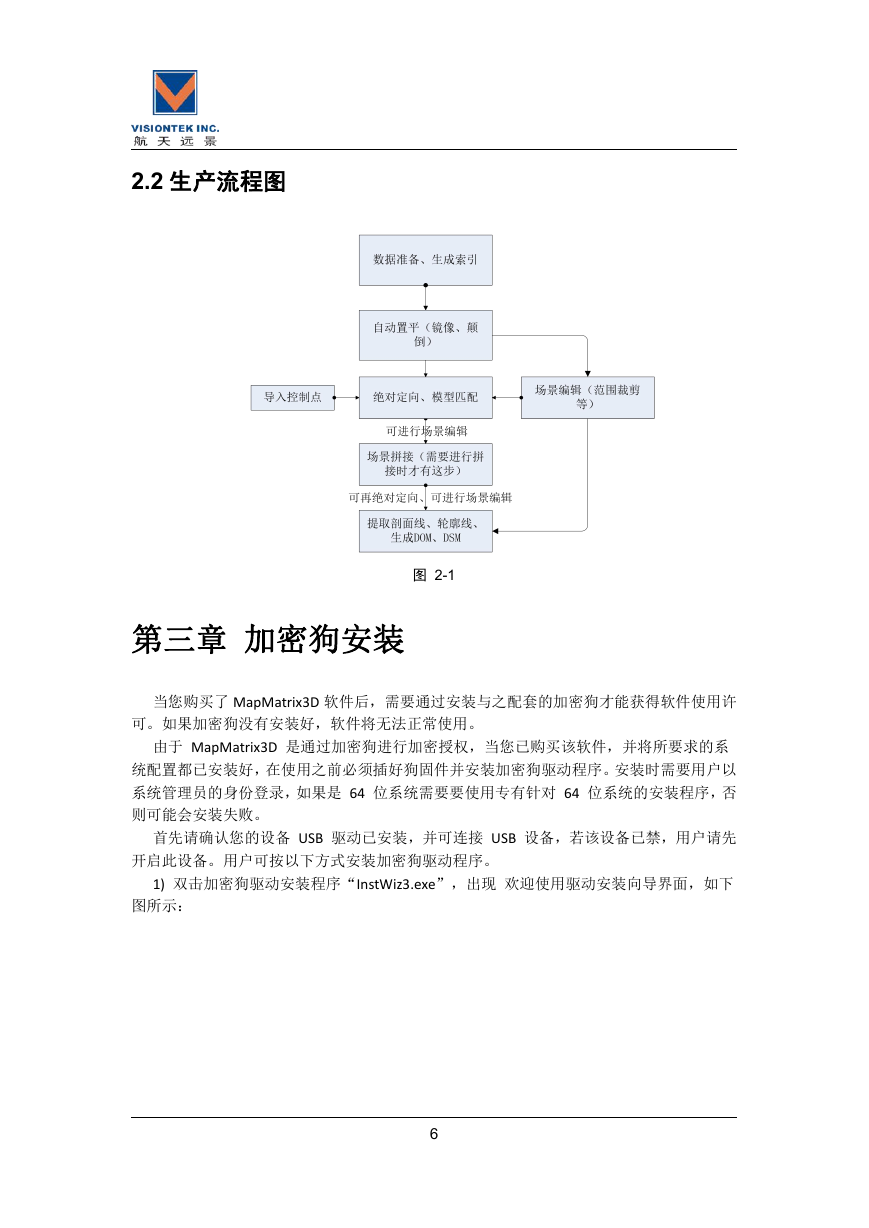

2.2 生产流程图图 2-1 第三章加密狗安装当您购买了 MapMatrix3D 软件后，需要通过安装与之配套的加密狗才能获得软件使用许可。如果加密狗没有安装好，软件将无法正常使用。由于 MapMatrix3D 是通过加密狗进行加密授权，当您已购买该软件，并将所要求的系统配置都已安装好，在使用之前必须插好狗固件并安装加密狗驱动程序。安装时需要用户以系统管理员的身份登录，如果是 64 位系统需要要使用专有针对 64 位系统的安装程序，否则可能会安装失败。首先请确认您的设备 USB 驱动已安装，并可连接 USB 设备，若该设备已禁，用户请先开启此设备。用户可按以下方式安装加密狗驱动程序。 1) 双击加密狗驱动安装程序“InstWiz3.exe”，出现欢迎使用驱动安装向导界面，如下图所示： 6

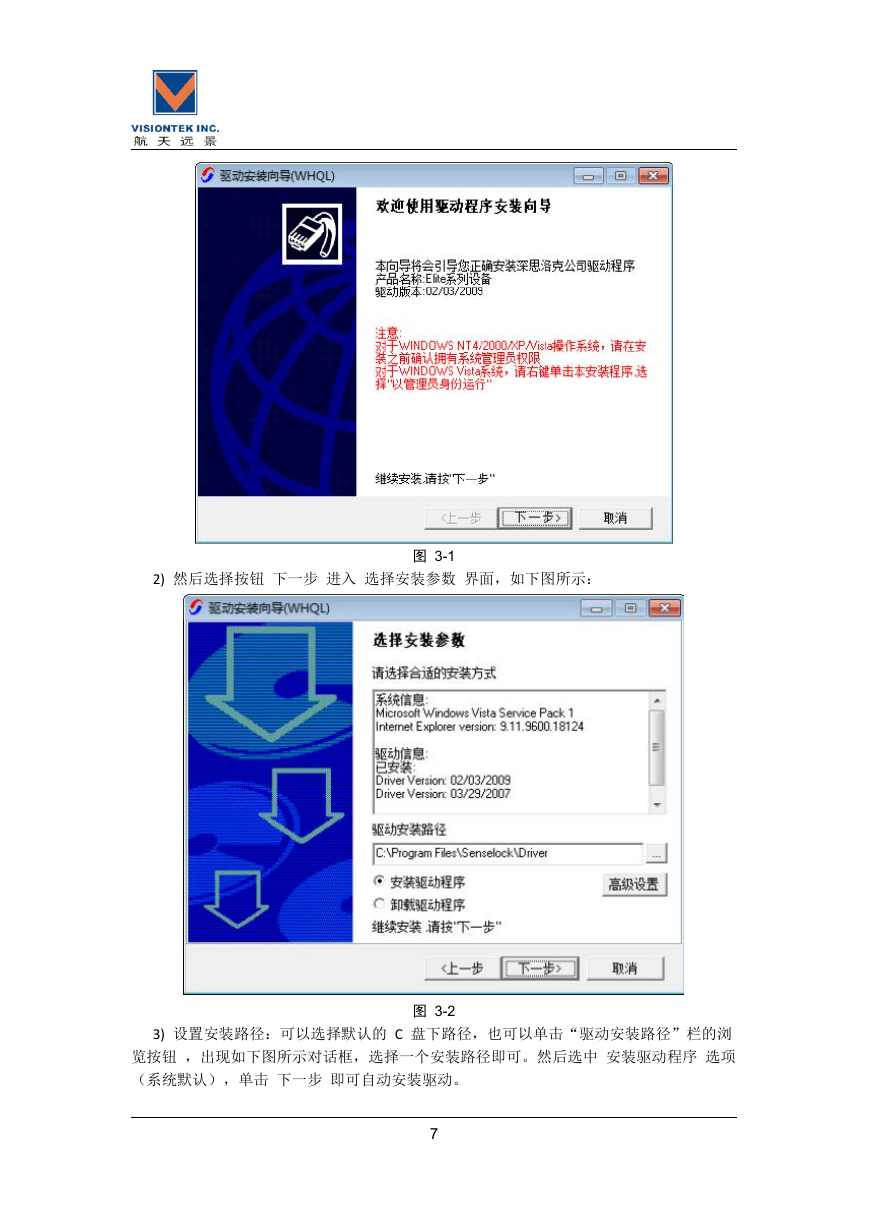

2) 然后选择按钮下一步进入选择安装参数界面，如下图所示：图 3-1 3) 设置安装路径：可以选择默认的 C 盘下路径，也可以单击“驱动安装路径”栏的浏览按钮，出现如下图所示对话框，选择一个安装路径即可。然后选中安装驱动程序选项（系统默认），单击下一步即可自动安装驱动。图 3-2 7

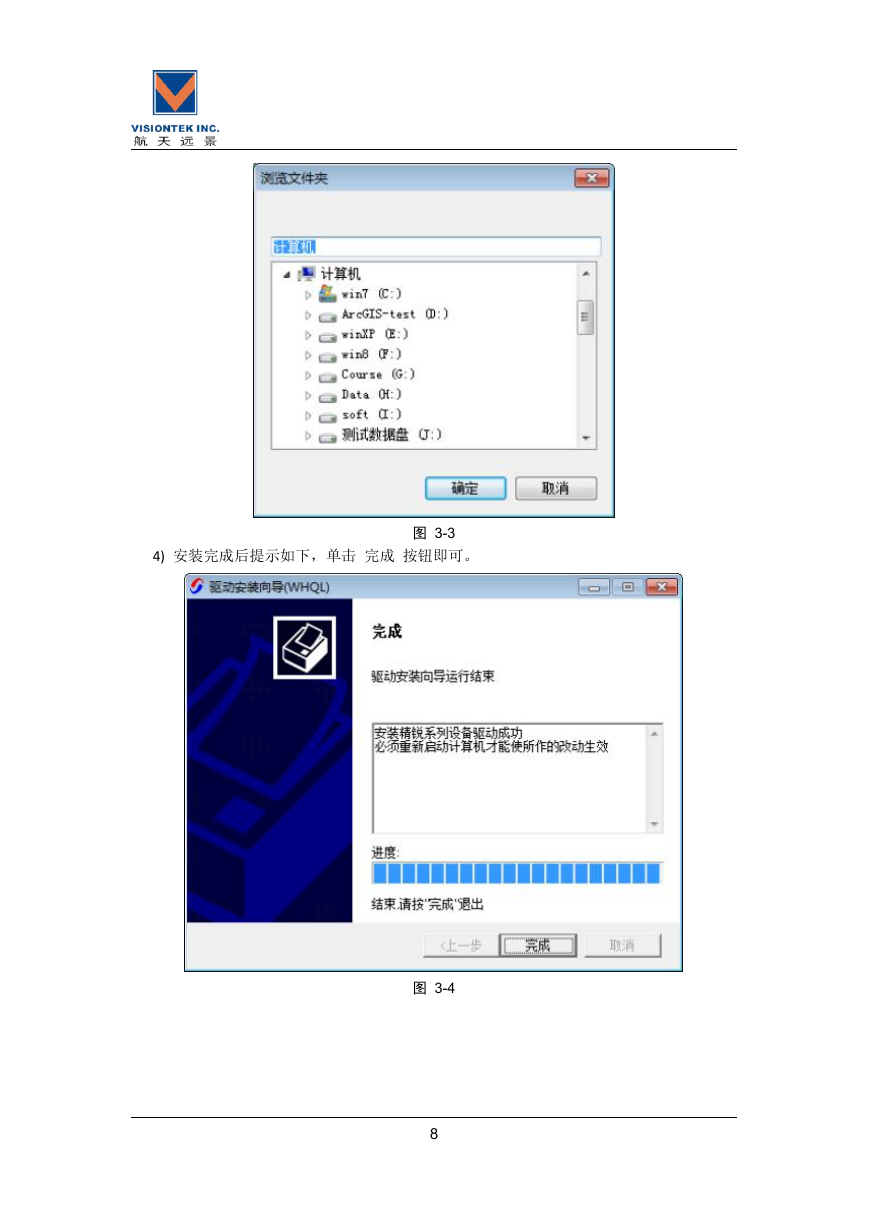

4) 安装完成后提示如下，单击完成按钮即可。图 3-3 图 3-4 8
