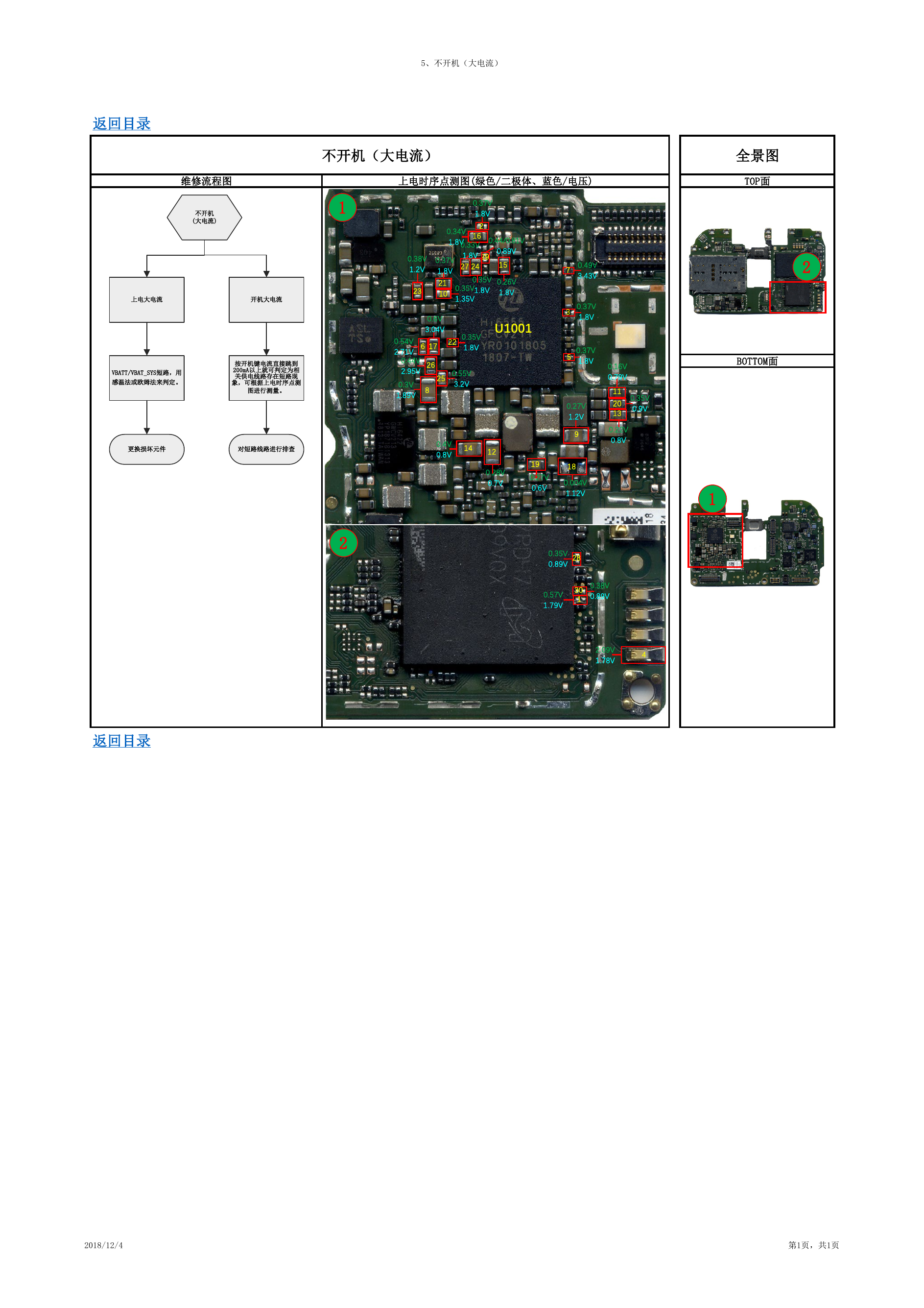

5、不开机（大电流） 不开机（大电流） 上电时序点测图(绿色/二极体、蓝色/电压) 全景图 TOP面 1 2 0.37V 1.8V 2 16 0.33V 1.8V 27 24 0.35V 1.8V 29 0.35V 1.35V 0.44/0.81V 0.89V 15 0.26V 1.8V U1001 0.34V 1.8V 0.38V 1.2V 23 0.37V 1.8V 21 10 0.6V 3.04V 6 17 22 0.35V 1.8V 26 8 25 0.55V 3.2V 0.54V 2.71V 0.44V 2.95V 0.3V 1.89V 0.4V 0.8V 14 12 0.28V 0.7V 19 0.27V 0.6V 2 BOTTOM面 7 3 0.49V 3.43V 0.37V 1.8V 5 0.37V 1.8V 0.27V 1.2V 9 18 0.004V 1.12V 0.16V 0.79V 11 20 13 0.22V 0.8V 0.35V 0.9V 1 0.35V 0.89V 28 30 0.38V 0.89V 1 0.57V 1.79V 2.09V 1.78V 4 返回目录 维修流程图 不开机 (大电流) 上电大电流 开机大电流 VBATT/VBAT_SYS短路，用 感温法或欧姆法来判定。 按开机键电流直接跳到 200mA以上就可判定为相 关供电线路存在短路现 象，可根据上电时序点测 图进行测量。 更换损坏元件 对短路线路进行排查 返回目录 2018/12/4 第1页，共1页
