    1.项目概述
    2.系统结构
    3.生命周期
    4.需求
    5.分析
    6.设计
    7.设计模式分析
    8.总结
    9.数据字典

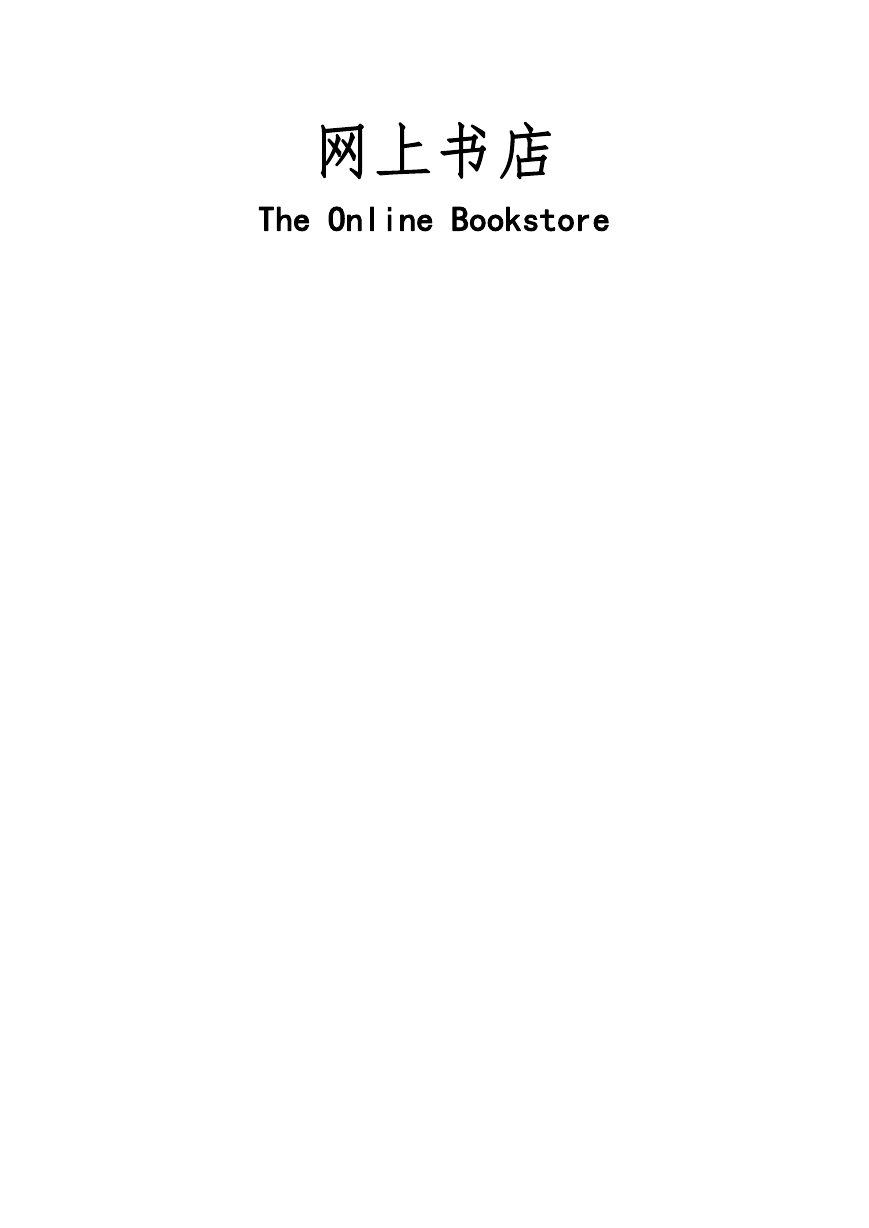

    网上书店 The Online Bookstore

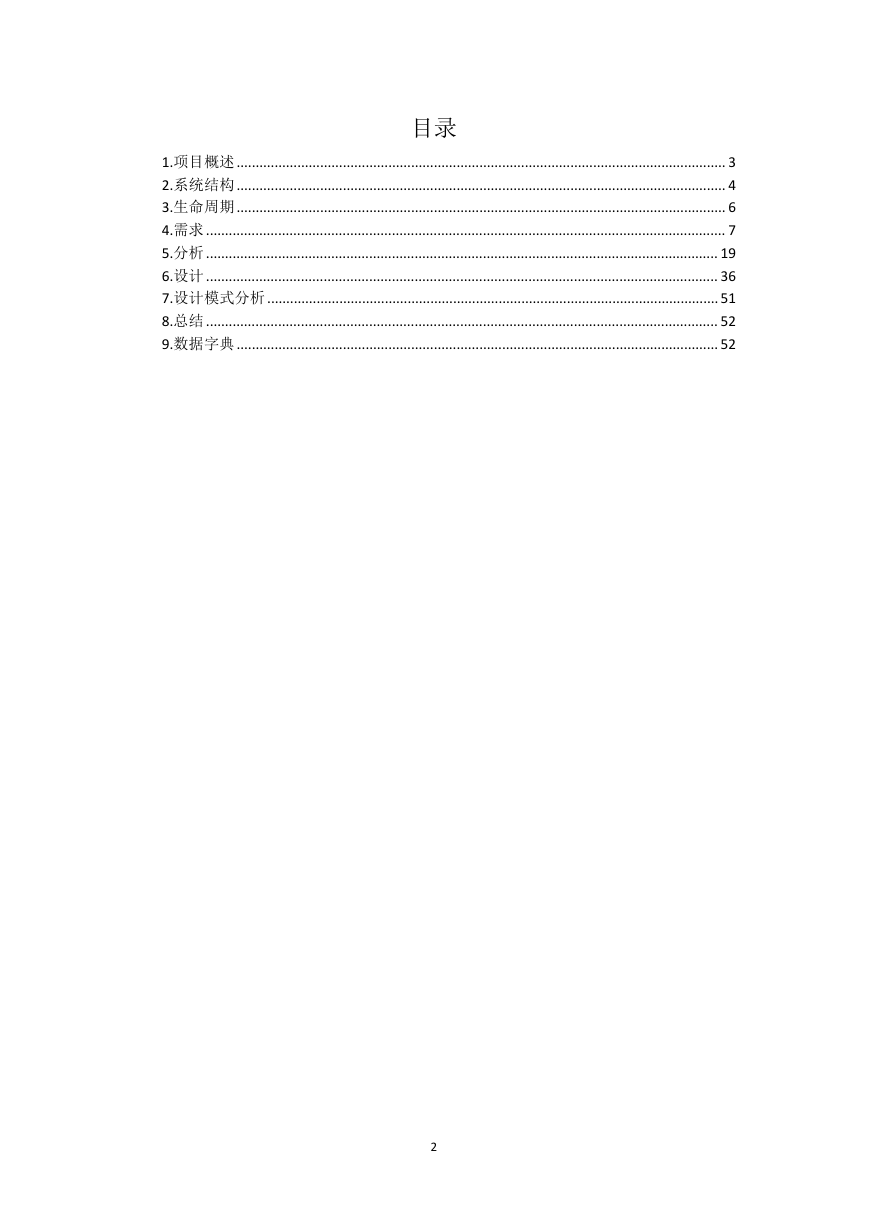

    目录 1.项目概述 ................................................................................................................................. 3 2.系统结构 ................................................................................................................................. 4 3.生命周期 ................................................................................................................................. 6 4.需求 ......................................................................................................................................... 7 5.分析 ....................................................................................................................................... 19 6.设计 ....................................................................................................................................... 36 7.设计模式分析 ....................................................................................................................... 51 8.总结 ....................................................................................................................................... 52 9.数据字典 ............................................................................................................................... 52 2

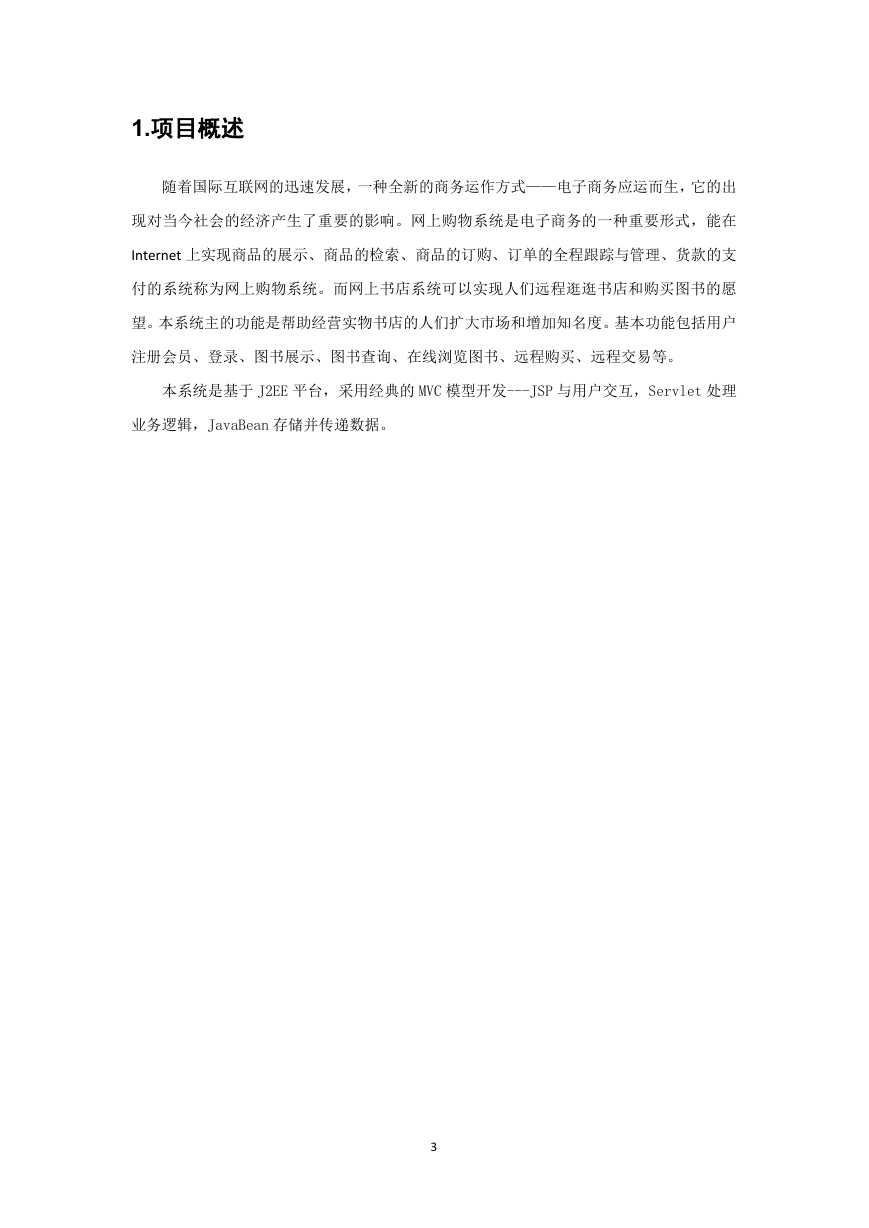

    1.项目概述 随着国际互联网的迅速发展，一种全新的商务运作方式——电子商务应运而生，它的出 现对当今社会的经济产生了重要的影响。网上购物系统是电子商务的一种重要形式，能在 Internet 上实现商品的展示、商品的检索、商品的订购、订单的全程跟踪与管理、货款的支 付的系统称为网上购物系统。而网上书店系统可以实现人们远程逛逛书店和购买图书的愿 望。本系统主的功能是帮助经营实物书店的人们扩大市场和增加知名度。基本功能包括用户 注册会员、登录、图书展示、图书查询、在线浏览图书、远程购买、远程交易等。 本系统是基于 J2EE 平台，采用经典的 MVC 模型开发---JSP 与用户交互，Servlet 处理 业务逻辑，JavaBean 存储并传递数据。 3

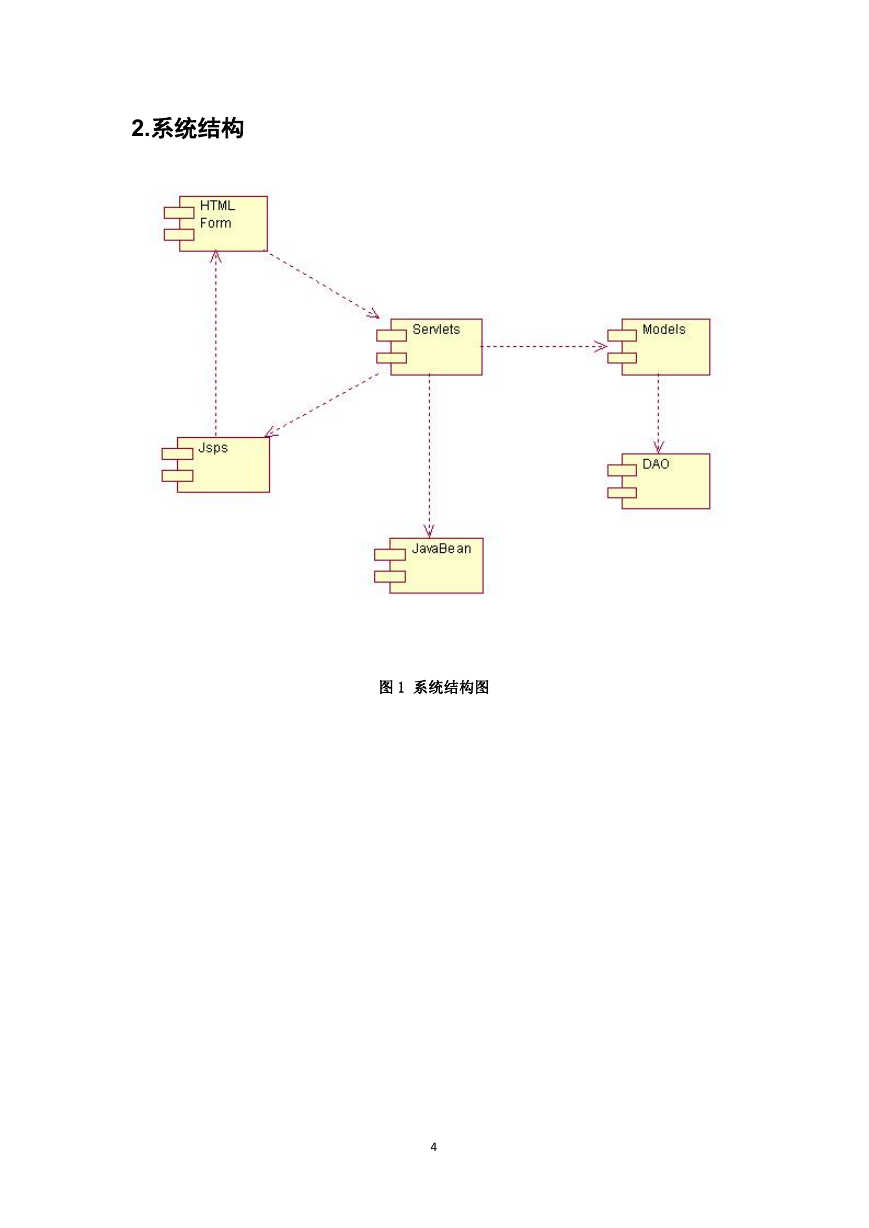

    2.系统结构 图 1 系统结构图 4

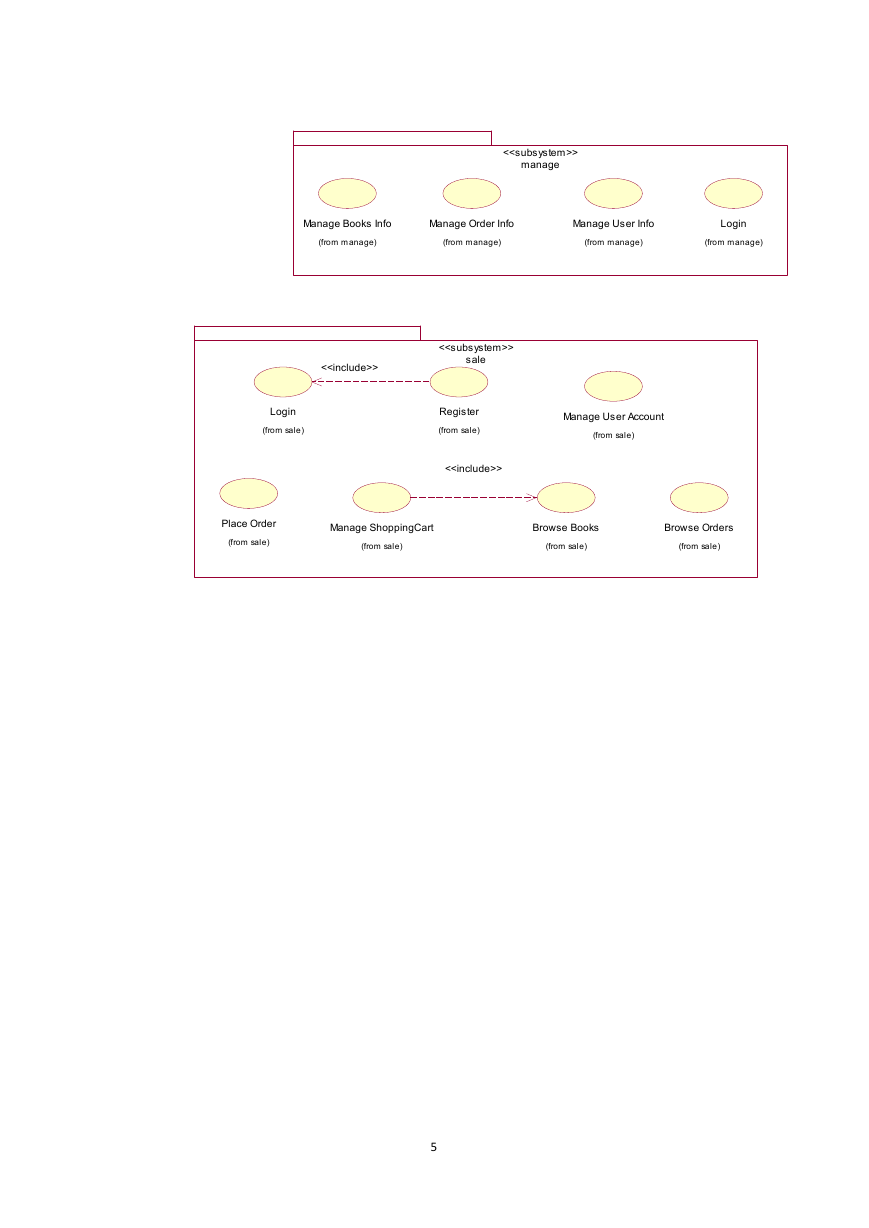

    <> manage Manage Books Info Manage Order Info Manage User Info Login (from manage) (from manage) (from manage) (from manage) <> Login (from sale) <> sale Register (from sale) <> Manage User Account (from sale) Place Order (from sale) Manage ShoppingCart (from sale) Browse Books (from sale) Browse Orders (from sale) 5

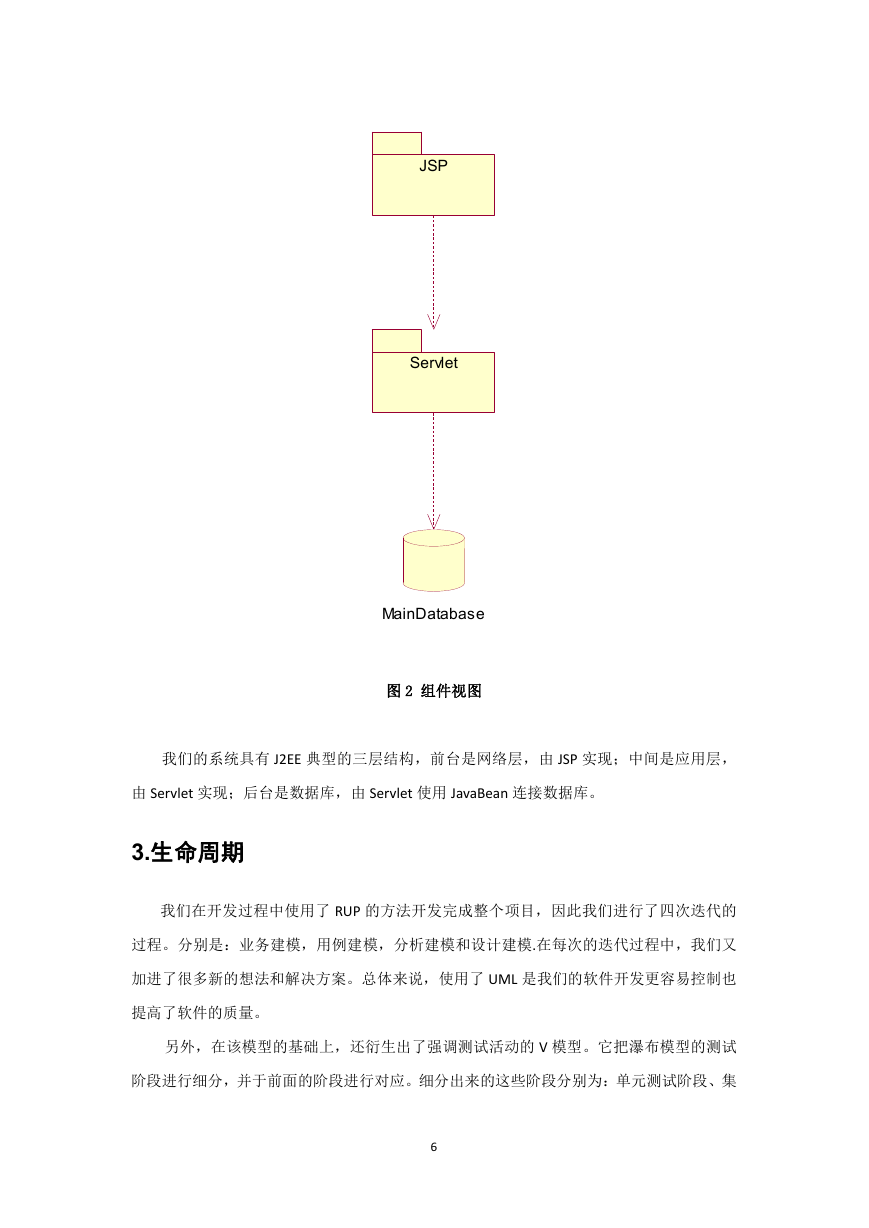

    JSP Servlet MainDatabase 图 2 组件视图 我们的系统具有 J2EE 典型的三层结构，前台是网络层，由 JSP 实现；中间是应用层， 由 Servlet 实现；后台是数据库，由 Servlet 使用 JavaBean 连接数据库。 3.生命周期 我们在开发过程中使用了 RUP 的方法开发完成整个项目，因此我们进行了四次迭代的 过程。分别是：业务建模，用例建模，分析建模和设计建模.在每次的迭代过程中，我们又 加进了很多新的想法和解决方案。总体来说，使用了 UML 是我们的软件开发更容易控制也 提高了软件的质量。 另外，在该模型的基础上，还衍生出了强调测试活动的 V 模型。它把瀑布模型的测试 阶段进行细分，并于前面的阶段进行对应。细分出来的这些阶段分别为：单元测试阶段、集 6

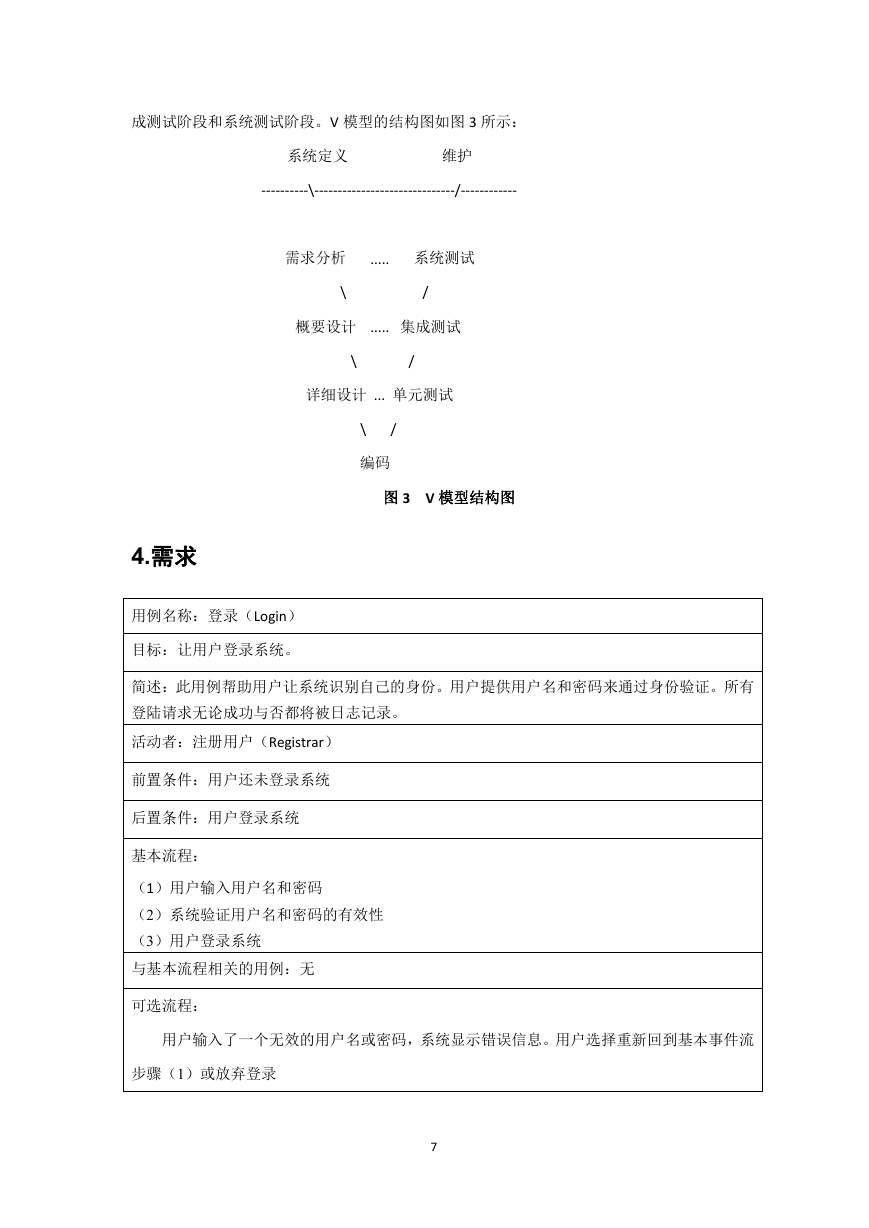

    成测试阶段和系统测试阶段。V 模型的结构图如图 3 所示： 系统定义 维护 ----------\------------------------------/------------ 需求分析 ..... 系统测试 \ / 概要设计 ..... 集成测试 \ / 详细设计 ... 单元测试 \ / 编码 图 3 V 模型结构图 4.需求 用例名称：登录（Login） 目标：让用户登录系统。 简述：此用例帮助用户让系统识别自己的身份。用户提供用户名和密码来通过身份验证。所有 登陆请求无论成功与否都将被日志记录。 活动者：注册用户（Registrar） 前置条件：用户还未登录系统 后置条件：用户登录系统 基本流程： （1）用户输入用户名和密码 （2）系统验证用户名和密码的有效性 （3）用户登录系统 与基本流程相关的用例：无 可选流程： 用户输入了一个无效的用户名或密码，系统显示错误信息。用户选择重新回到基本事件流 步骤（1）或放弃登录 7

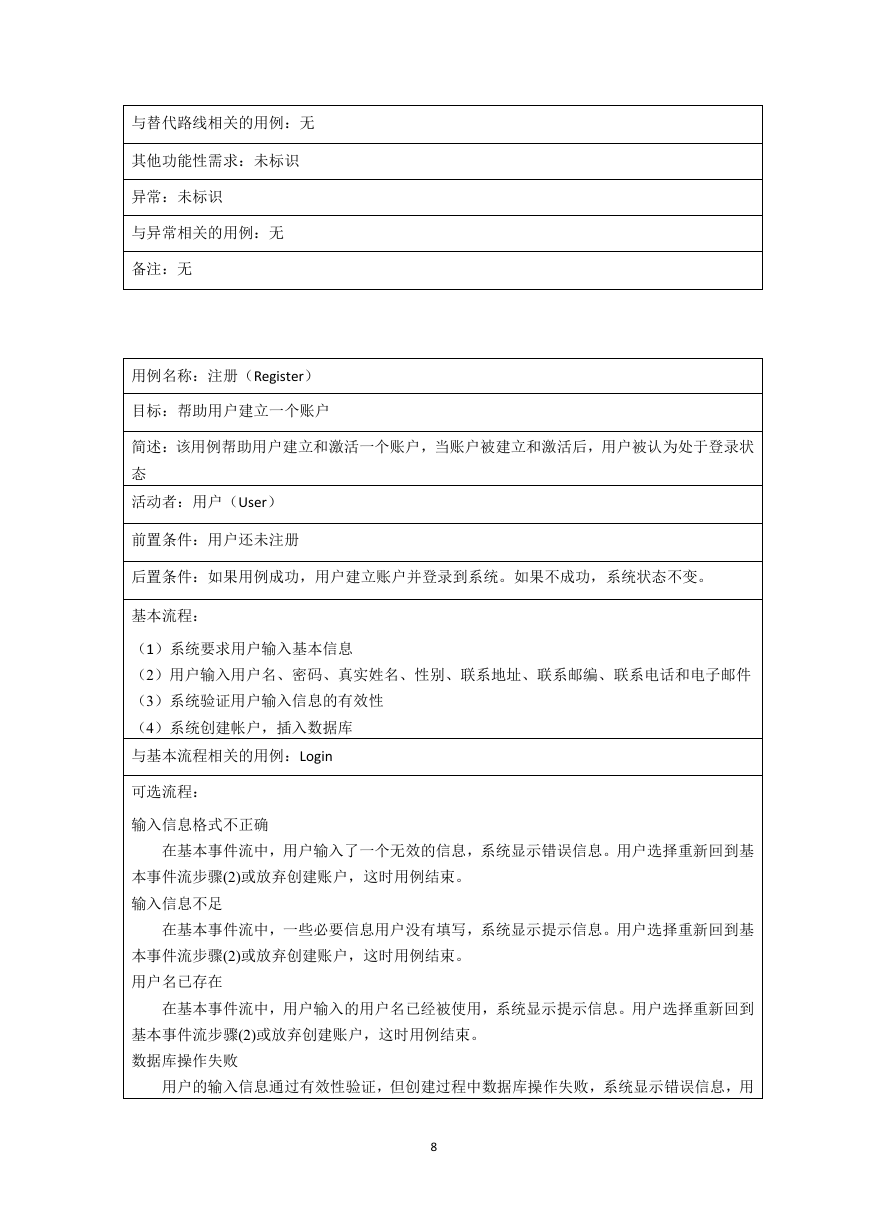

    与替代路线相关的用例：无 其他功能性需求：未标识 异常：未标识 与异常相关的用例：无 备注：无 用例名称：注册（Register） 目标：帮助用户建立一个账户 简述：该用例帮助用户建立和激活一个账户，当账户被建立和激活后，用户被认为处于登录状 态 活动者：用户（User） 前置条件：用户还未注册 后置条件：如果用例成功，用户建立账户并登录到系统。如果不成功，系统状态不变。 基本流程： （1）系统要求用户输入基本信息 （2）用户输入用户名、密码、真实姓名、性别、联系地址、联系邮编、联系电话和电子邮件 （3）系统验证用户输入信息的有效性 （4）系统创建帐户，插入数据库 与基本流程相关的用例：Login 可选流程： 输入信息格式不正确 在基本事件流中，用户输入了一个无效的信息，系统显示错误信息。用户选择重新回到基 本事件流步骤(2)或放弃创建账户，这时用例结束。 输入信息不足 在基本事件流中，一些必要信息用户没有填写，系统显示提示信息。用户选择重新回到基 本事件流步骤(2)或放弃创建账户，这时用例结束。 用户名已存在 在基本事件流中，用户输入的用户名已经被使用，系统显示提示信息。用户选择重新回到 基本事件流步骤(2)或放弃创建账户，这时用例结束。 数据库操作失败 用户的输入信息通过有效性验证，但创建过程中数据库操作失败，系统显示错误信息，用 8
