    使用Crestron Toolbox进行程序（界面）传输程序
    使用Crestron Toolbox 向主机上传程序：
    使用Crestron Toolbox 向触摸屏上传界面：
    从Simpl Windows 中启动Crestron Toolbox
    从VisionTools Pro-e 中启动Crestron Toolbox

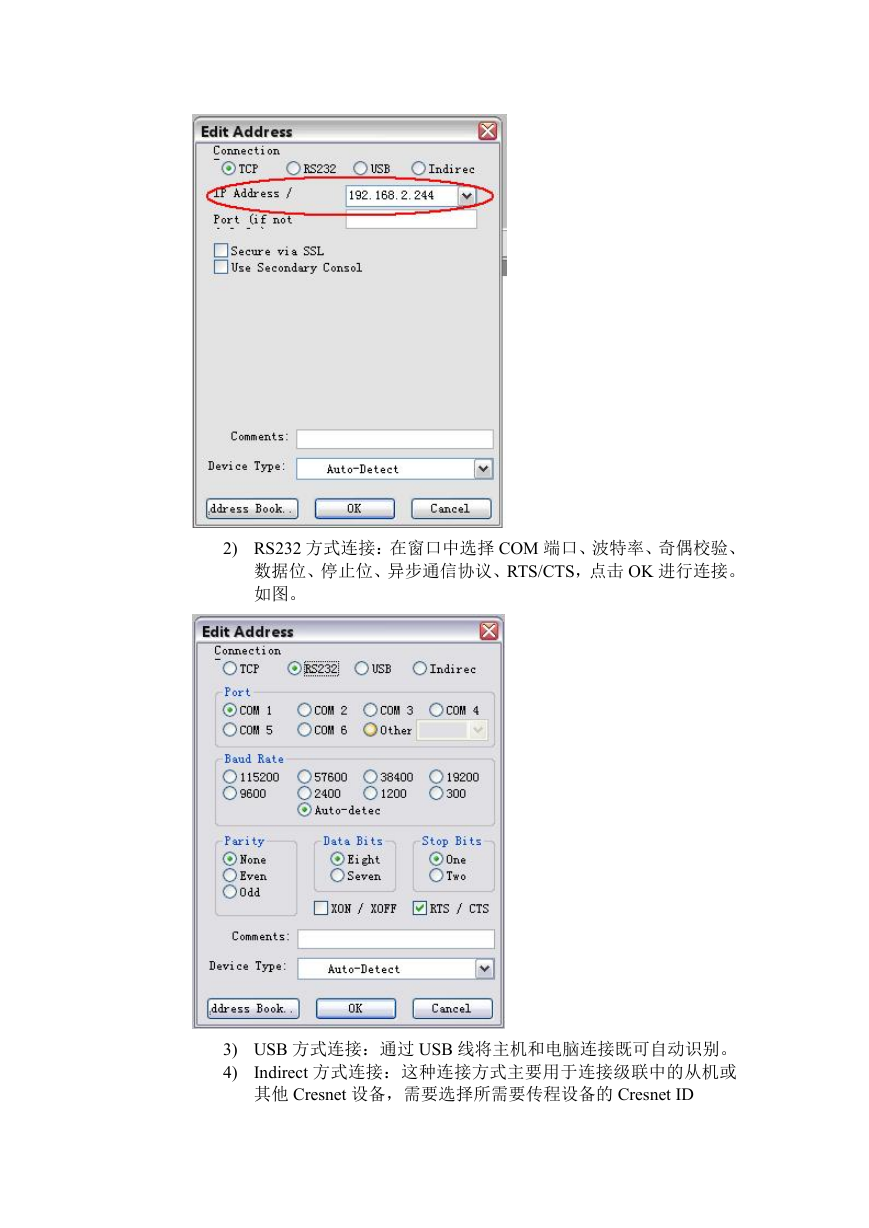

    使用 Crestron Toolbox 进行程序（界面）传输程序 使用 Crestron Toolbox 向主机上传程序： 1. 连接端口设置： 设备连接设置有 System info 和 Network Device Tree 两种窗口模式可供选择， 均可连接到设备 A. System info： a) 点击 System info 进入系统信息界面，如图。 b) 点击 Enter an address without the address book (或通过快捷键 Alt+D)进入 选择连接方式菜单，如图。 c) 在选择连接方式传口中可以看到软件支持的四种连接方式：TCP、RS232、 USB 和 Indirect。应选择与实际连接方式相符的选项： 1) TCP 方式连接：在 IP Address 栏中填入主机 IP 地址（电脑 IP 要 求和主机 IP 同段），点击 OK 进行连接。TCP 方式进行连接只适 用于拥有网络功能的主机，如图
    2) RS232 方式连接：在窗口中选择 COM 端口、波特率、奇偶校验、 数据位、停止位、异步通信协议、RTS/CTS，点击 OK 进行连接。 如图。 3) USB 方式连接：通过 USB 线将主机和电脑连接既可自动识别。 Indirect 方式连接：这种连接方式主要用于连接级联中的从机或 4) 其他 Cresnet 设备，需要选择所需要传程设备的 Cresnet ID
    B. Network Device Tree： 点击 Network Device Tree 进入 Network Device Tree 窗口 Network Device Tree 同样拥有 TCP、RS232、USB 和 Indirect 四种连接方 式可选，具体设置方式请参见 System info 窗口各连接方式的设置方法。

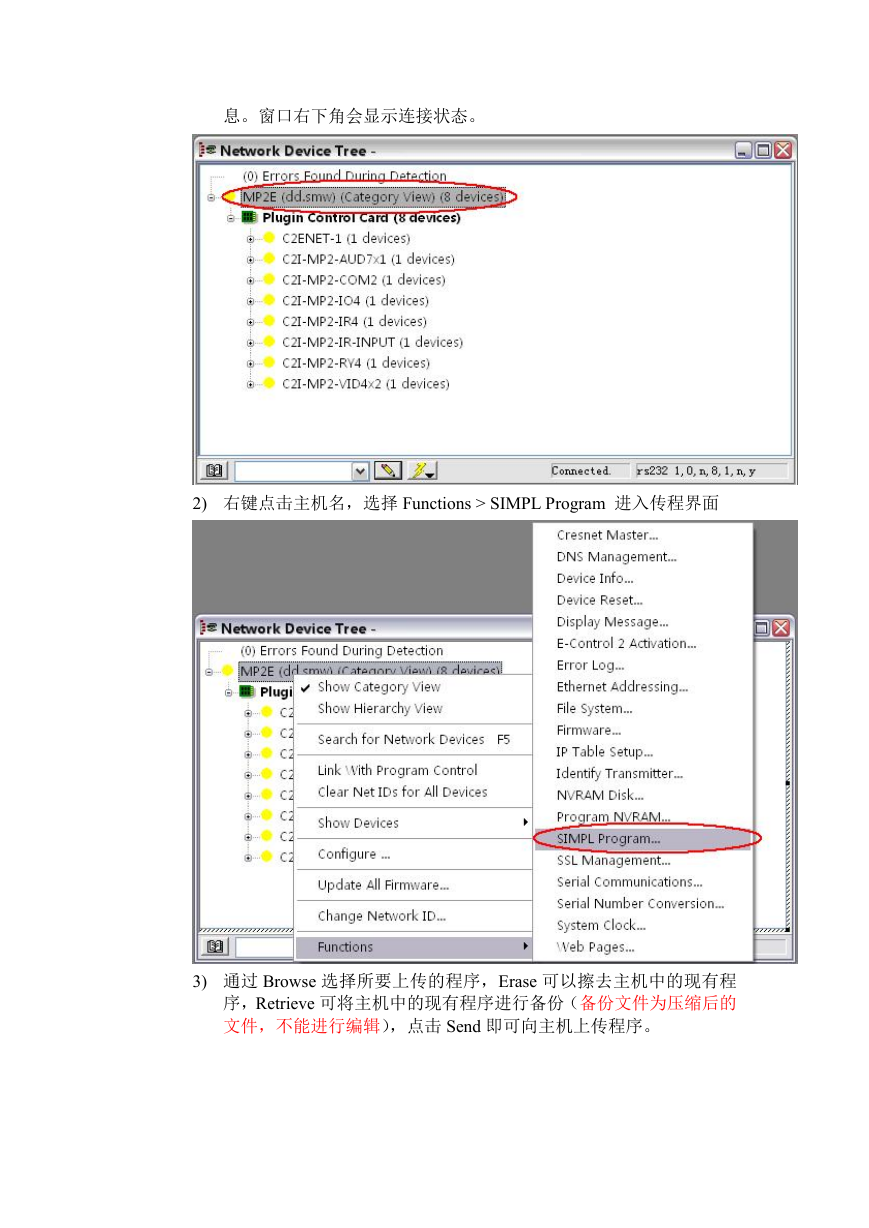

    2. 上传程序： A. System info： 1) 当主机与电脑通过以上四种方法中任意一种方式连接后，窗口中将 会显示出主机信息。窗口右下角会显示连接状态。 2) 点击 Program 栏中的 ，进入传程界面 通过 Browse 选择所要上传的程序，Erase 可以擦去主机中的现有程序， Retrieve 可将主机中的现有程序进行备份（备份文件为压缩后的文件，不能进行 编辑,上传文件不能存在中文目录等资源），点击 Send 即可向主机上传程序。 B. Network Device Tree： 1) 当主机与电脑通过任意一种方式连接后，窗口中将会显示出主机信
    息。窗口右下角会显示连接状态。 2) 右键点击主机名，选择 Functions > SIMPL Program 进入传程界面 3) 通过 Browse 选择所要上传的程序，Erase 可以擦去主机中的现有程 序，Retrieve 可将主机中的现有程序进行备份（备份文件为压缩后的 文件，不能进行编辑），点击 Send 即可向主机上传程序。

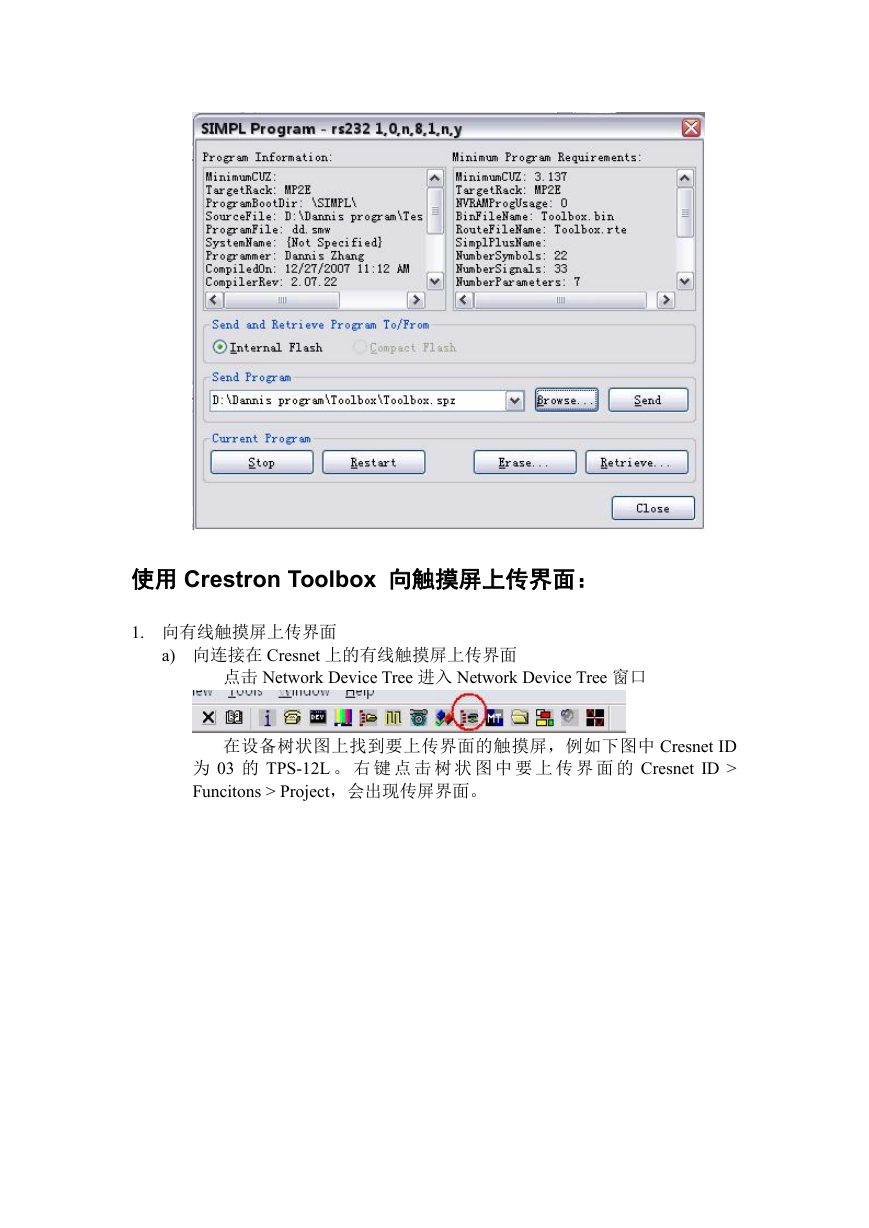

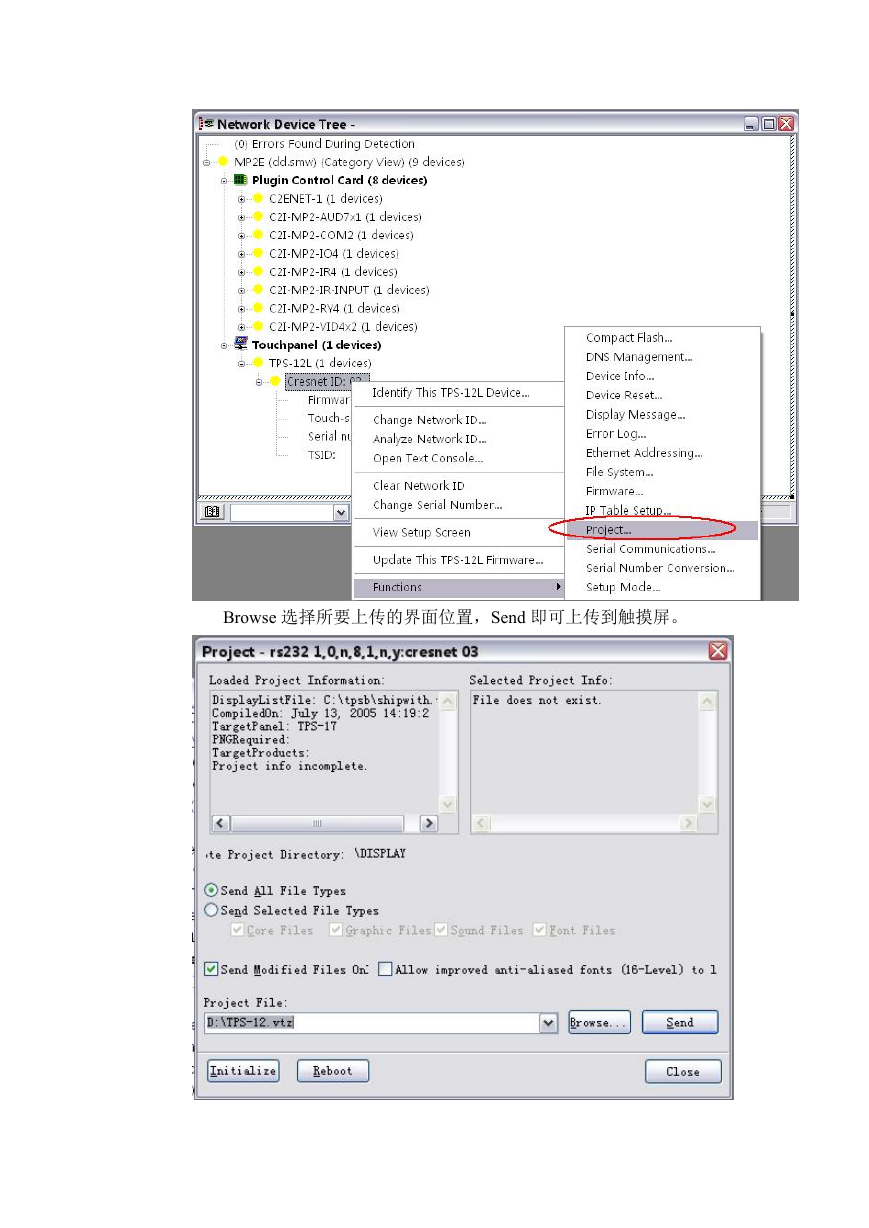

    使用 Crestron Toolbox 向触摸屏上传界面： 1. 向有线触摸屏上传界面 a) 向连接在 Cresnet 上的有线触摸屏上传界面 点击 Network Device Tree 进入 Network Device Tree 窗口 在设备树状图上找到要上传界面的触摸屏，例如下图中 Cresnet ID 为 03 的 TPS-12L 。 右 键 点 击 树 状 图 中 要 上 传 界 面 的 Cresnet ID > Funcitons > Project，会出现传屏界面。
    Browse 选择所要上传的界面位置，Send 即可上传到触摸屏。

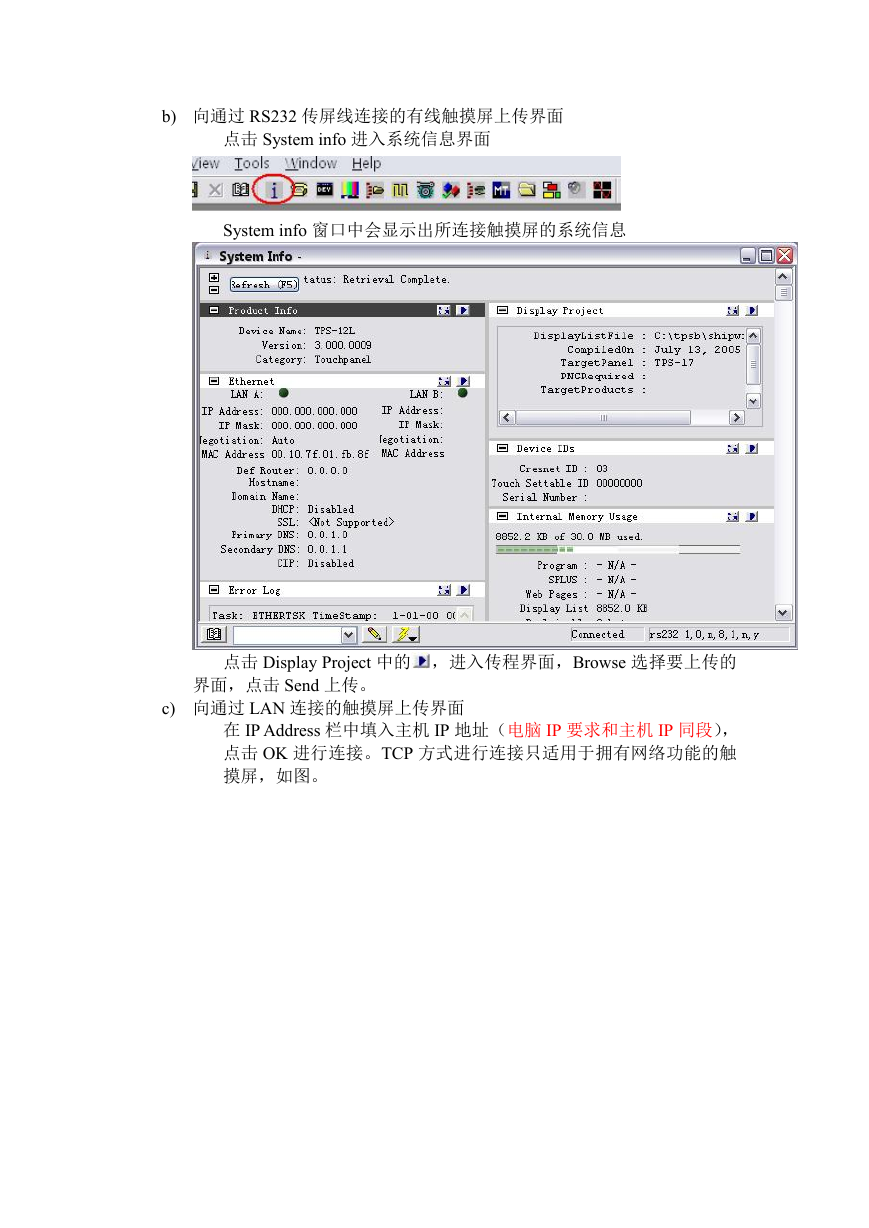

    b) 向通过 RS232 传屏线连接的有线触摸屏上传界面 点击 System info 进入系统信息界面 System info 窗口中会显示出所连接触摸屏的系统信息 界面，点击 Send 上传。 c) 向通过 LAN 连接的触摸屏上传界面 点击 Display Project 中的 ，进入传程界面，Browse 选择要上传的 在 IP Address 栏中填入主机 IP 地址（电脑 IP 要求和主机 IP 同段）， 点击 OK 进行连接。TCP 方式进行连接只适用于拥有网络功能的触 摸屏，如图。
