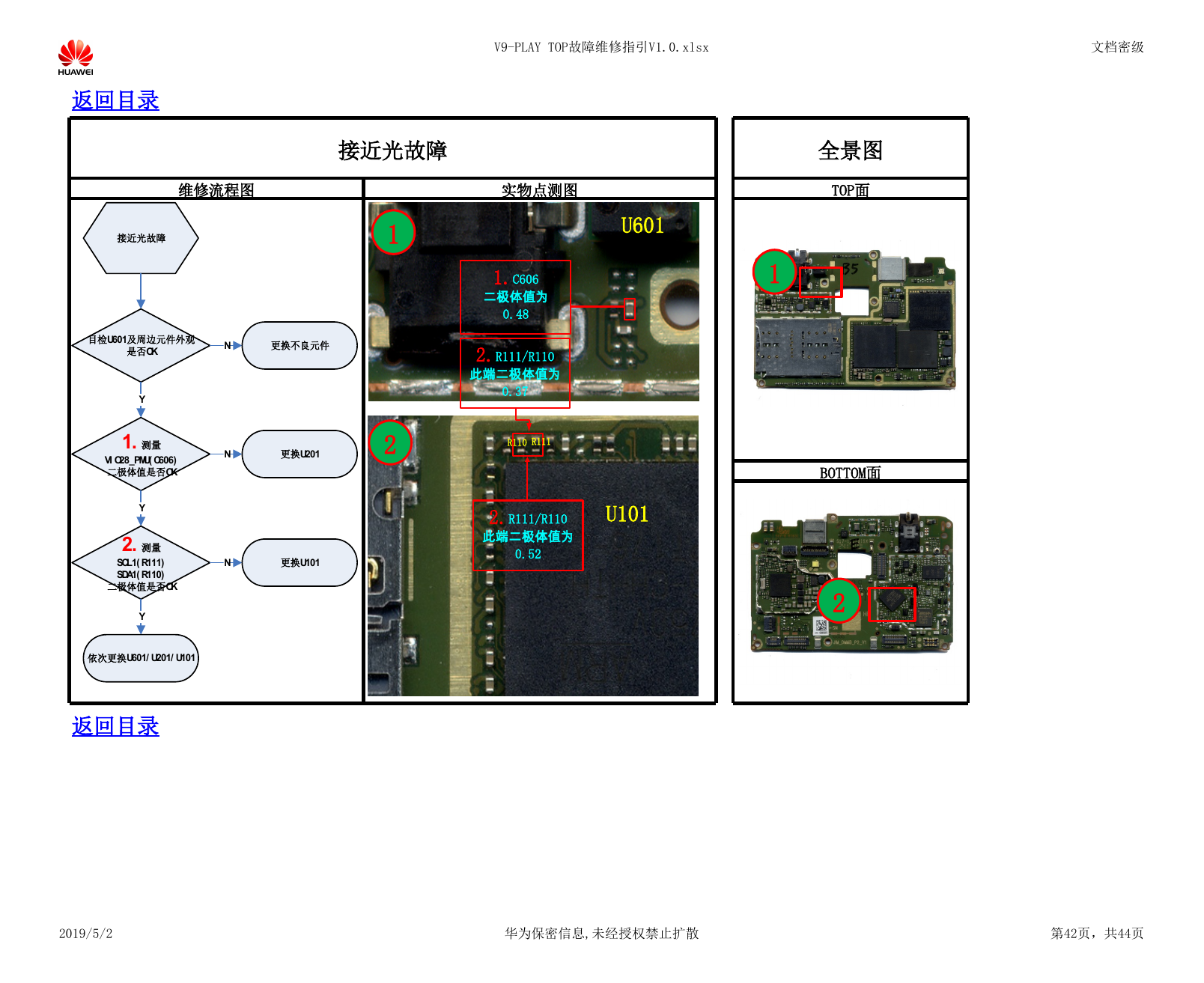

V9-PLAY TOP故障维修指引V1.0.xlsx 文档密级 返回目录 接近光故障 维修流程图 实物点测图 全景图 TOP面 U601 1 1 2 1.C606 二极体值为 0.48 2.R111/R110 此端二极体值为 0.37 R110 R111 2.R111/R110 此端二极体值为 0.52 U101 BOTTOM面 2 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第42页，共44页 接近光故障目检U601及周边元件外观是否OK1.测量VIO28_PMU(C606)二极体值是否OKY2.测量SCL1(R111)SDA1(R110)二极体值是否OKYYN更换不良元件N更换U201N更换U101依次更换U601/U201/U101
