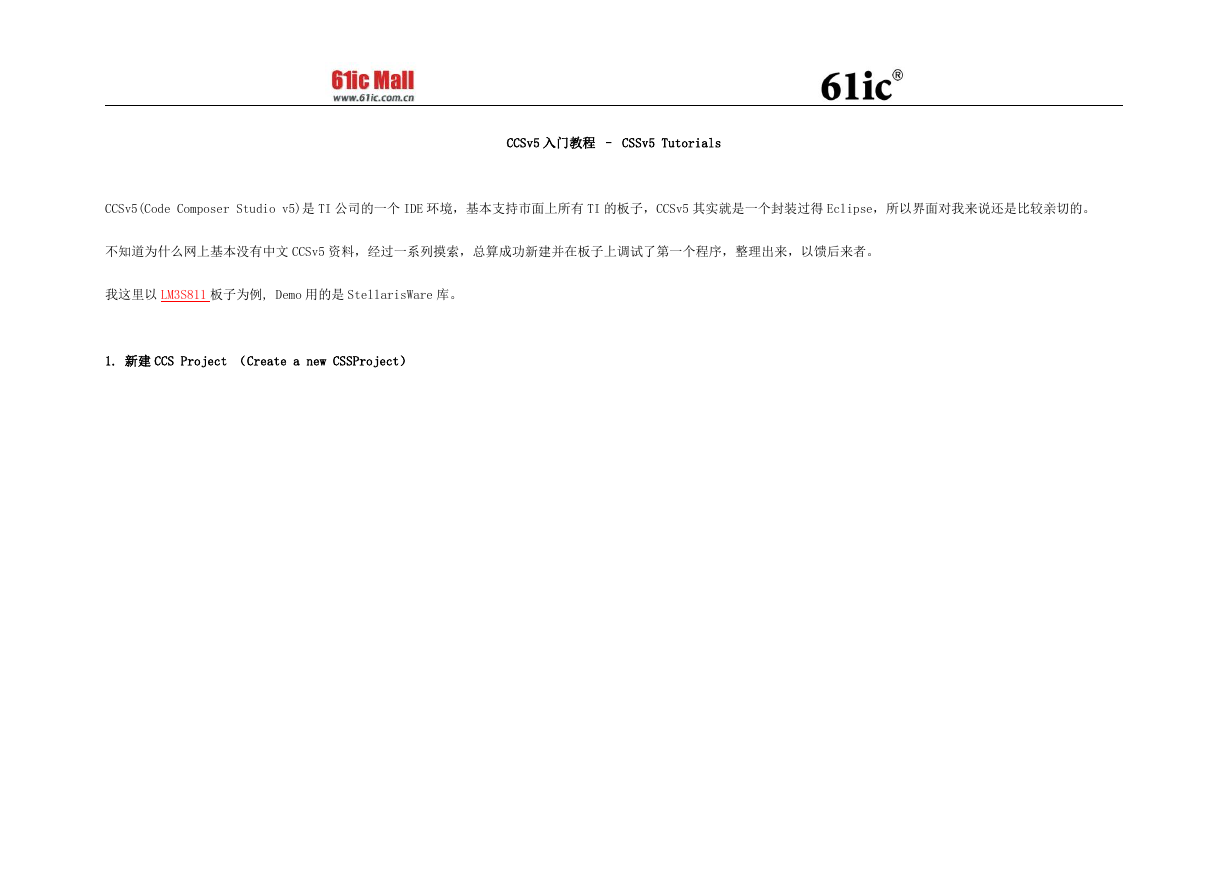

CCSv5 入门教程 – CSSv5 Tutorials
CCSv5(Code Composer Studio v5)是 TI 公司的一个 IDE 环境,基本支持市面上所有 TI 的板子,CCSv5 其实就是一个封装过得 Eclipse,所以界面对我来说还是比较亲切的。
不知道为什么网上基本没有中文 CCSv5 资料,经过一系列摸索,总算成功新建并在板子上调试了第一个程序,整理出来,以馈后来者。
我这里以 LM3S811 板子为例, Demo 用的是 StellarisWare 库。

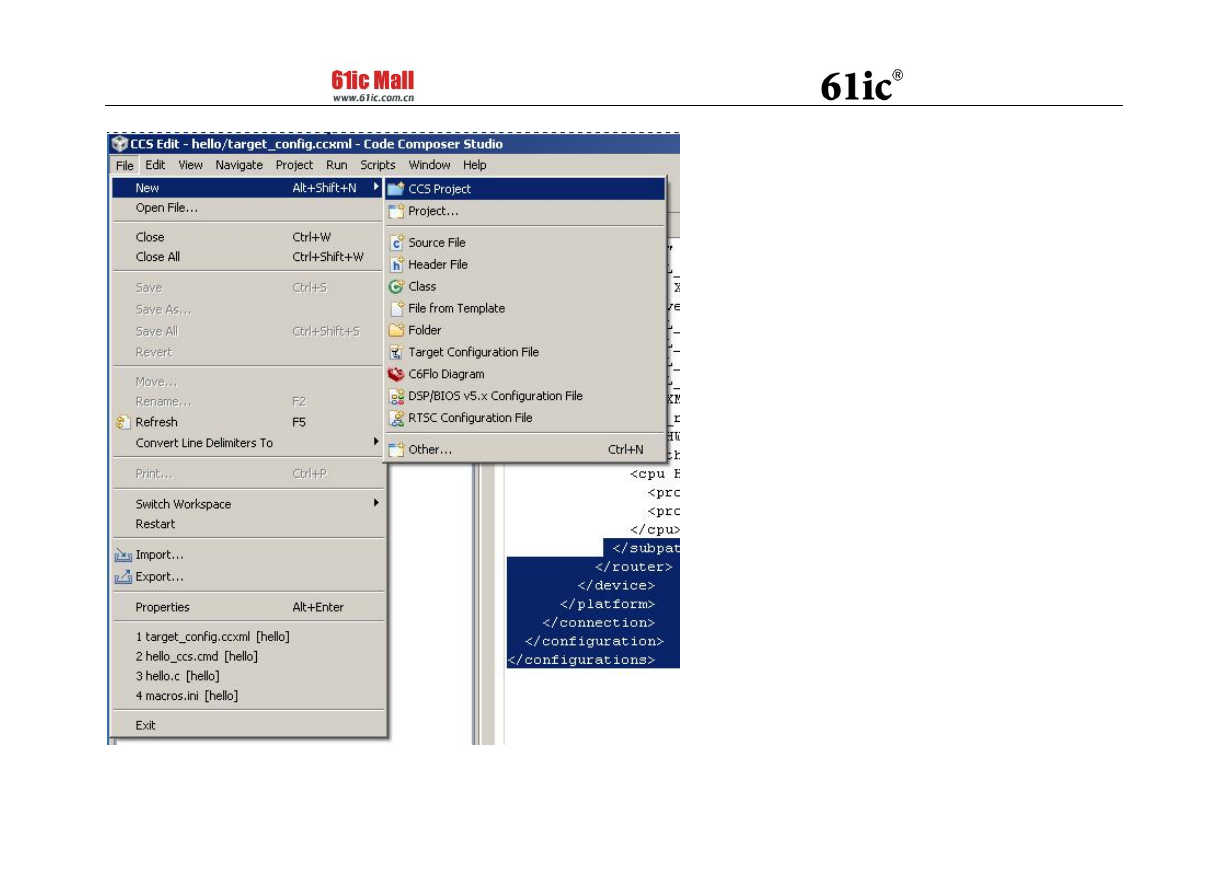

1. 新建 CCS Project (Create a new CSSProject)
2. 参数按下面调整(Set options as following)
3. 编写代码(Editing source code )
1. #include "inc/hw_types.h"
2. #include "driverlib/debug.h"
3. #include "driverlib/sysctl.h"
4. #include "drivers/display96x16x1.h"
5.
6. #ifdef DEBUG
7. void
8. __error__(char *pcFilename, unsigned long ulLine)
9. {
10. }
11. #endif
12.
13. int main(void)
14. {
15. SysCtlClockSet(SYSCTL_SYSDIV_1 | SYSCTL_USE_OSC | SYSCTL_OSC_MAIN |
16. SYSCTL_XTAL_6MHZ);
17.
18. Display96x16x1Init(false);
19. Display96x16x1StringDraw(" Hello Embeded!", 0, 0);
20. Display96x16x1StringDraw(" wzs@hallym", 0, 1);
21. while(1)
22. {
23. }
24. }

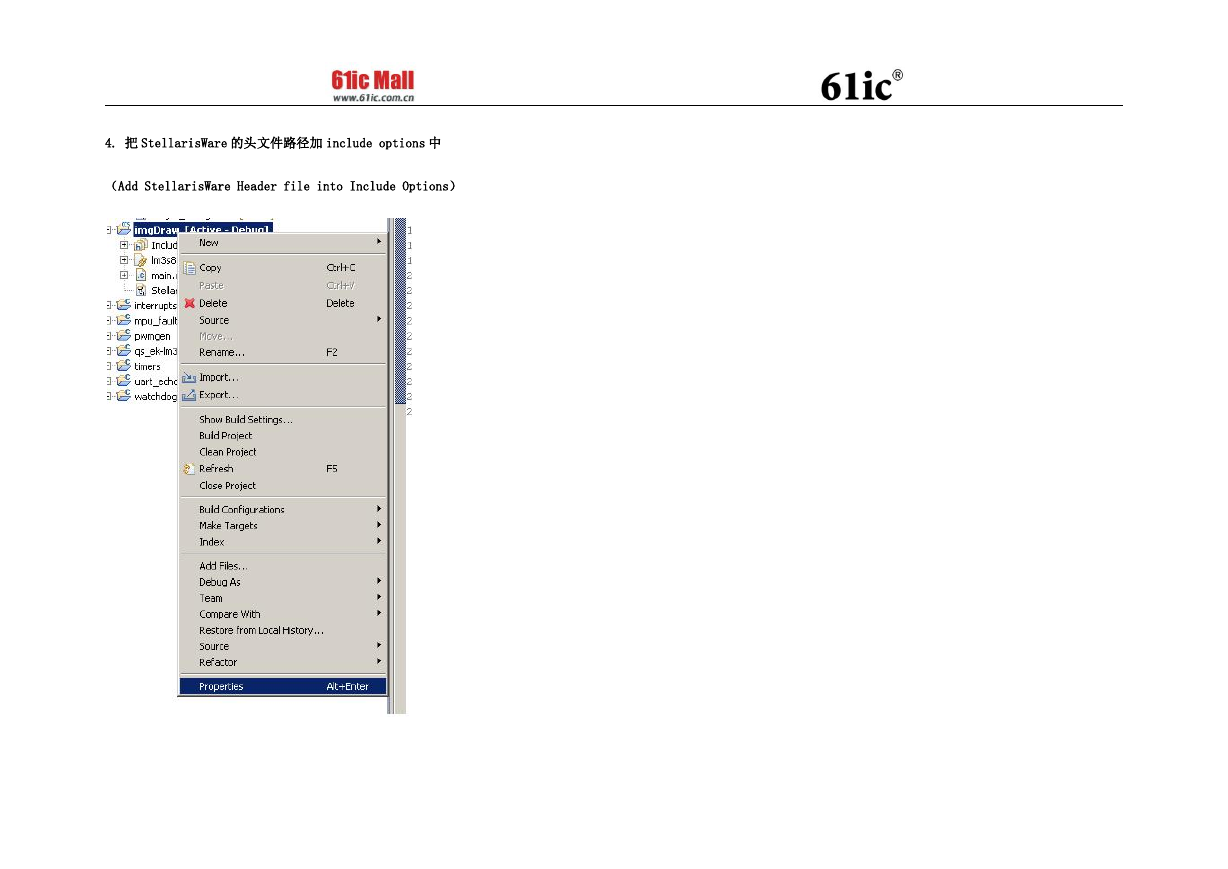

4. 把 StellarisWare 的头文件路径加 include options 中
(Add StellarisWare Header file into Include Options)
5. 连接阶段的一些问题(problems of link)
最常见的错误如下图所示
首先, 解决连接时找不到 Display96x16x1Init 等函数符号的问题
在工程下新建 drivers 目录,把下列文件 import 进此文件夹
