2008 年江苏苏州科技学院结构力学考研真题一、几何组成分析（本题 10 分）（a）对图示体系做几何组成分析。（5 分）（b）分析图示平面体系的几何组成性质。（5 分） A D B F q C E a a 二、作图示结构的弯矩图（本题 15 分）三、求图示刚架 A 截面的转角 A ， EI 常数。（本题 15 分） a a P a a A a a

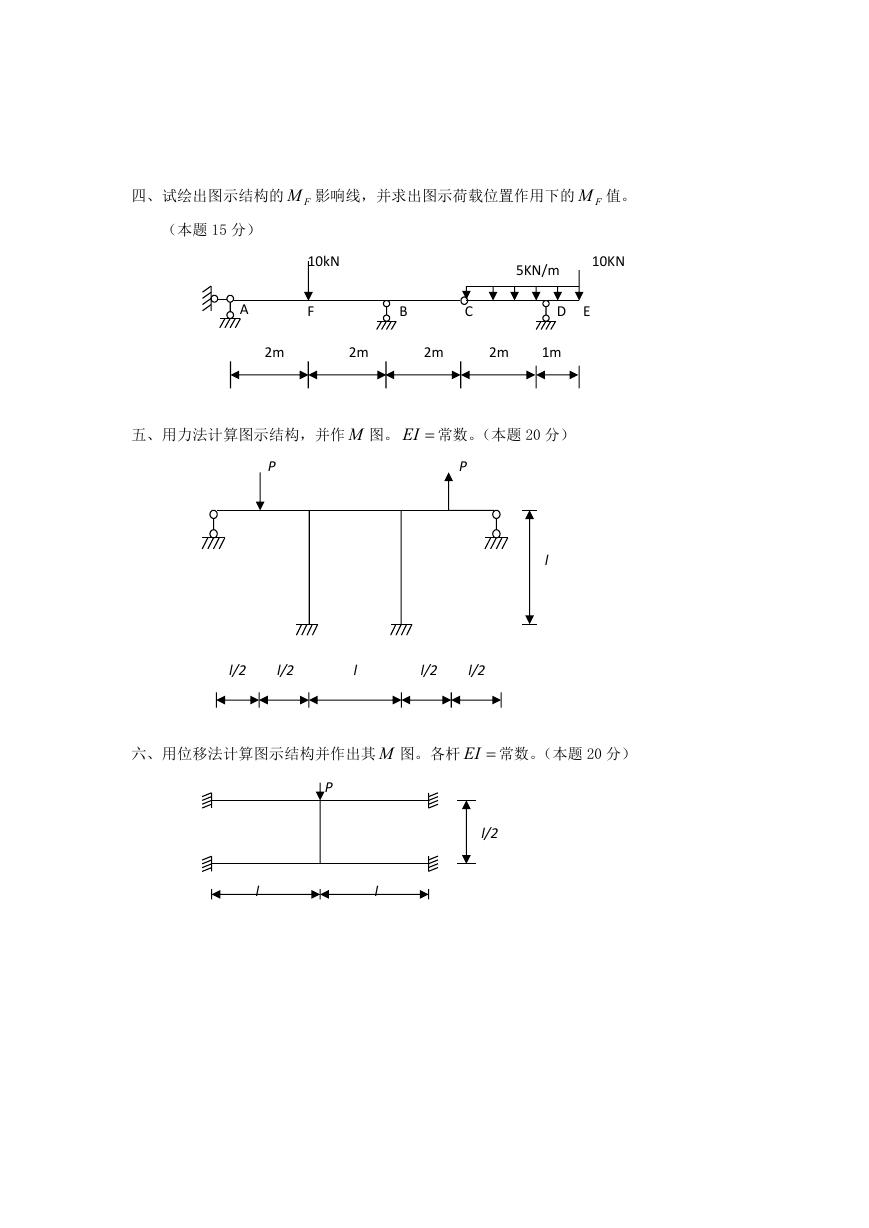

四、试绘出图示结构的 FM 影响线，并求出图示荷载位置作用下的 FM 值。（本题 15 分） 10kN 5KN/m 10KN A F B C D E 2m 2m 2m 2m 1m 五、用力法计算图示结构，并作 M 图。 EI 常数。（本题 20 分） P P l l/2 l/2 l l/2 l/2 六、用位移法计算图示结构并作出其 M 图。各杆 EI 常数。（本题 20 分） P l/2 l l

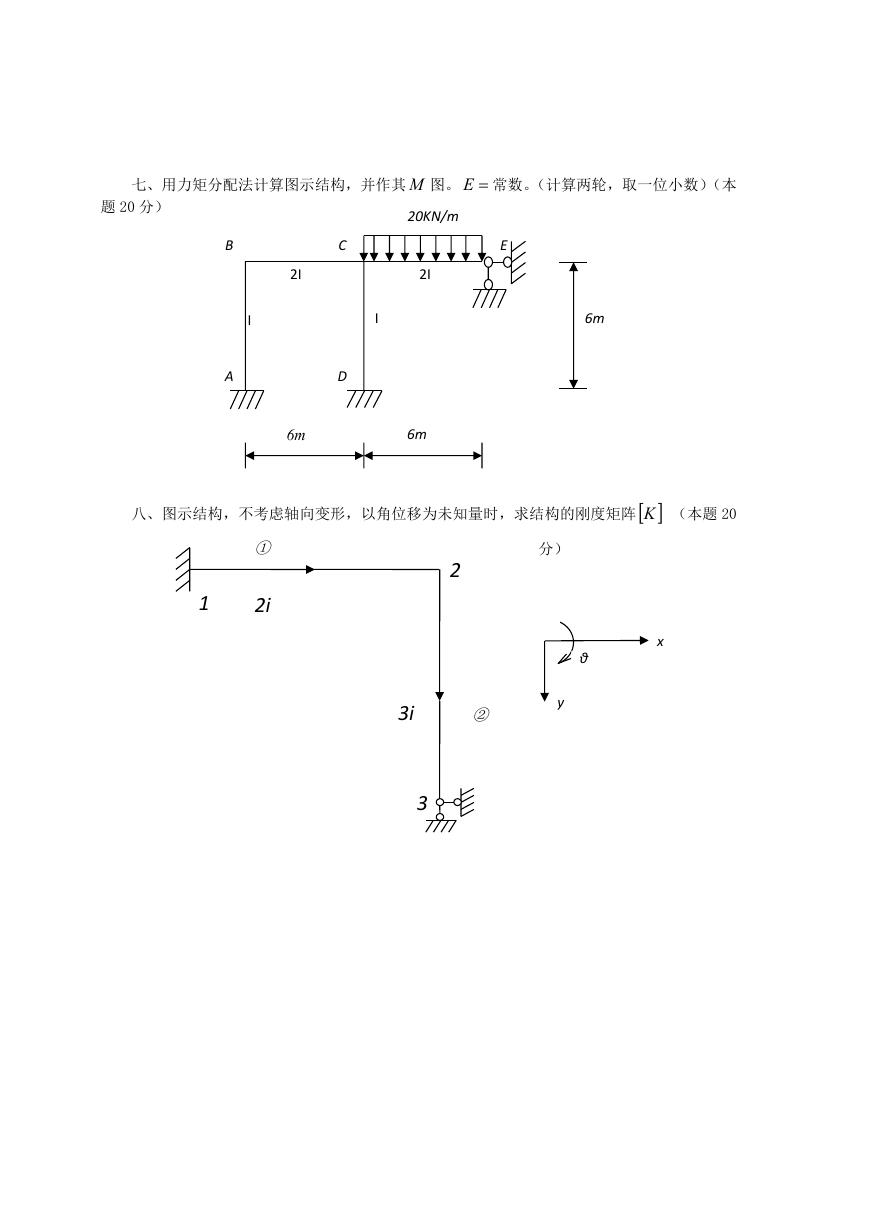

七、用力矩分配法计算图示结构，并作其 M 图。 E 常数。（计算两轮，取一位小数）（本题 20 分） 20KN/m 2I E I 6m B A I 2I C D 6m 八、图示结构，不考虑轴向变形，以角位移为未知量时，求结构的刚度矩阵 K （本题 20 ① 2i 1 分） 2 x θ y 3i ② 3

附：单元刚度矩阵： EA l 0  0 EA l 0 0                 0 12 EI 3 l 6 EI 2 l 0 12 EI 3 l 6 EI 2 l  0 6 EI 2 l 4 EI l 0 6 EI 2 l EI l  2  EA l 0 0 EA l 0 0   0 12 EI 3 l 6 EI 2 l 0 12 EI 3 l 6 EI 2 l  0 6 EI 2 l 2 EI l 0 6 EI 2 l EI l  4                 九、求图示体系的自振频率，柱自重不计，已知 EI 常数。（本题 15 分） m 1EI EI EI EI 2EI l l
