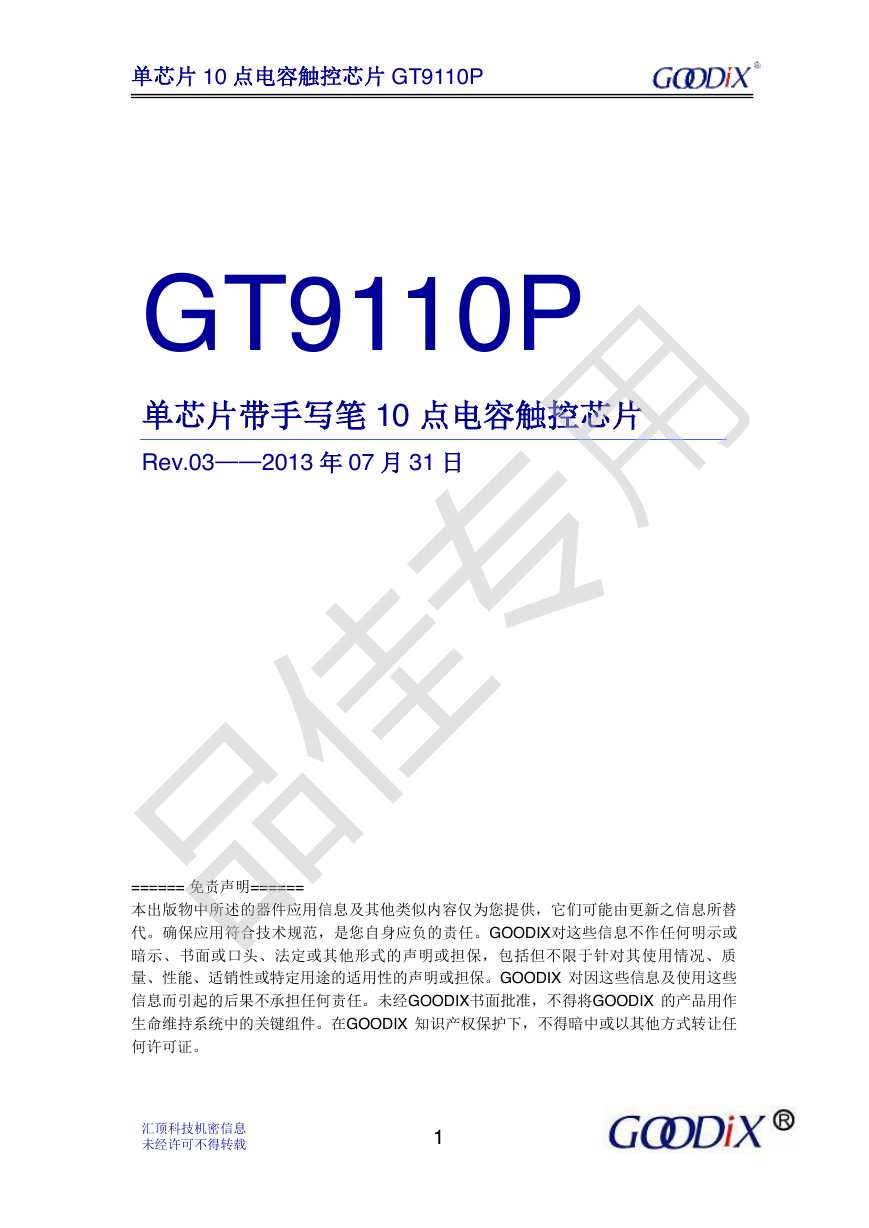

    单芯片 10 点电容触控芯片 GT9110P GT9110P 单芯片带手写笔 10 点电容触控芯片 Rev.03——2013 年 07 月 31 日 ====== 免责声明====== 本出版物中所述的器件应用信息及其他类似内容仅为您提供，它们可能由更新之信息所替 代。确保应用符合技术规范，是您自身应负的责任。GOODIX对这些信息不作任何明示或 暗示、书面或口头、法定或其他形式的声明或担保，包括但不限于针对其使用情况、质 量、性能、适销性或特定用途的适用性的声明或担保。GOODIX 对因这些信息及使用这些 信息而引起的后果不承担任何责任。未经GOODIX书面批准，不得将GOODIX 的产品用作 生命维持系统中的关键组件。在GOODIX 知识产权保护下，不得暗中或以其他方式转让任 何许可证。 汇顶科技机密信息 未经许可不得转载 1 品佳专用
    单芯片 10 点电容触控芯片 GT9110P 目录 1. 概述 ........................................................................................................................... 4 2. 产品特点 ................................................................................................................... 4 2.1. GT9110P ........................................................................................................ 4 2.2. GT930 ............................................................................................................ 5 3. 芯片原理图 ............................................................................................................... 6 4. 管脚定义 ................................................................................................................... 6 4.1. GT9110P ........................................................................................................ 6 4.2. GT930 ............................................................................................................ 7 5. 传感器设计 ............................................................................................................... 8 5.1. 感应通道排布 ................................................................................................ 8 5.2. 驱动通道排布 ................................................................................................ 8 5.3. 传感器设计参数要求 .................................................................................... 8 6. I2C 通讯 ................................................................................................................... 10 6.1. I2C 通讯 ....................................................................................................... 10 a) 数据传输 ................................................................................................................. 11 b) 对 GT9110P 写操作 ................................................................................................ 12 c) 对 GT9110P 读操作 ................................................................................................ 12 6.2. GT9110P 的寄存器信息 .............................................................................. 13 a) 实时命令 ................................................................................................................. 13 b) 配置信息 ................................................................................................................. 13 c) 坐标信息 ................................................................................................................. 16 7. 工作模式 ................................................................................................................. 19 1.1. GT9110P 工作模式 ...................................................................................... 19 1.2. 各模式说明 .................................................................................................. 20 a) Finger + Stylus Mode ........................................................................... 20 b) Green Mode ........................................................................................... 20 c) Finger Mode ........................................................................................... 21 d) Stylus Mode ........................................................................................... 21 e) Sleep Mode ............................................................................................ 21 1.3. GT930 工作模式 .......................................................................................... 22 a) Normal Mode ......................................................................................... 22 b) Green Mode ........................................................................................... 22 c) Sleep Mode ............................................................................................ 22 1.4. 中断触发方式 .............................................................................................. 22 1.5. 自动校准 ...................................................................................................... 22 a) 初始化校准 ............................................................................................. 22 b) 自动温漂补偿 ......................................................................................... 22 1.6. 固化配置功能 .............................................................................................. 23 1.7. 跳频功能 ...................................................................................................... 23 8. 参考电路图 ............................................................................................................. 24 8.1. GT9110P 参考电路图 ................................................................................ 24 8.2. GT930 参考电路图 ..................................................................................... 24 汇顶科技机密信息 未经许可不得转载 2 品佳专用

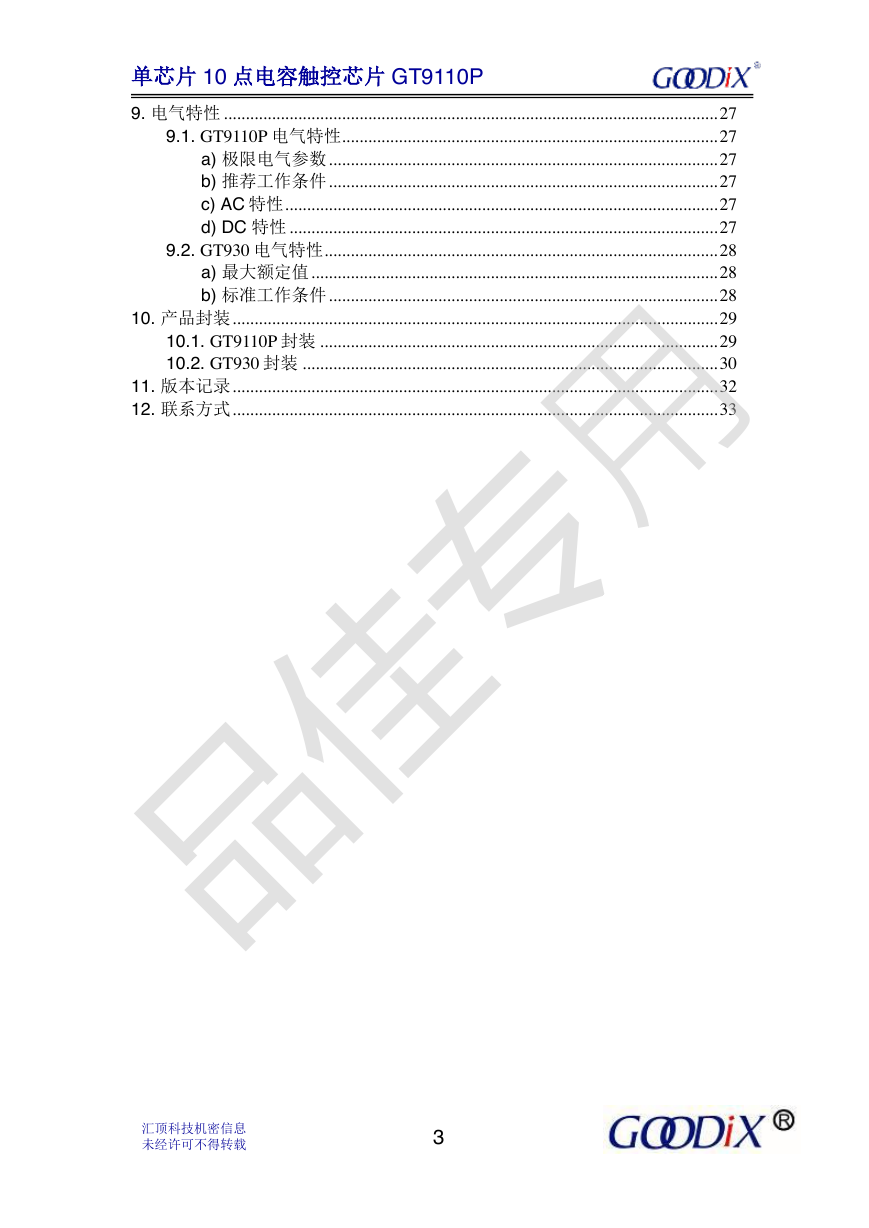

    单芯片 10 点电容触控芯片 GT9110P 9. 电气特性 ................................................................................................................. 27 9.1. GT9110P 电气特性 ...................................................................................... 27 a) 极限电气参数 ......................................................................................... 27 b) 推荐工作条件 ......................................................................................... 27 c) AC 特性 ................................................................................................... 27 d) DC 特性 .................................................................................................. 27 9.2. GT930 电气特性 .......................................................................................... 28 a) 最大额定值 ............................................................................................. 28 b) 标准工作条件 ......................................................................................... 28 10. 产品封装 ............................................................................................................... 29 10.1. GT9110P 封装 ........................................................................................... 29 10.2. GT930 封装 ............................................................................................... 30 11. 版本记录 ............................................................................................................... 32 12. 联系方式 ............................................................................................................... 33 汇顶科技机密信息 未经许可不得转载 3 品佳专用

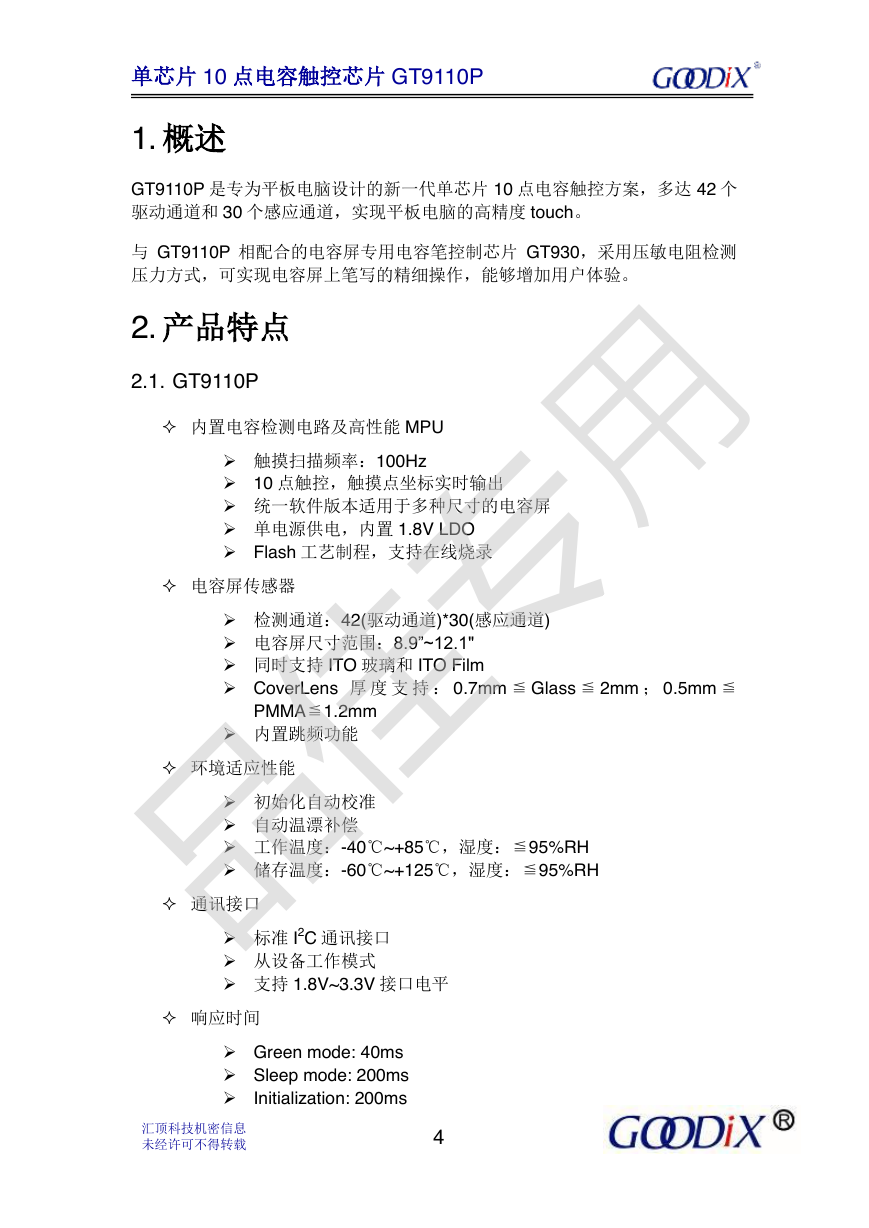

    单芯片 10 点电容触控芯片 GT9110P 1. 概述 GT9110P 是专为平板电脑设计的新一代单芯片 10 点电容触控方案，多达 42 个 驱动通道和 30 个感应通道，实现平板电脑的高精度 touch。 与 GT9110P 相配合的电容屏专用电容笔控制芯片 GT930，采用压敏电阻检测 压力方式，可实现电容屏上笔写的精细操作，能够增加用户体验。 2. 产品特点 2.1. GT9110P  内置电容检测电路及高性能 MPU  触摸扫描频率：100Hz  10 点触控，触摸点坐标实时输出  统一软件版本适用于多种尺寸的电容屏  单电源供电，内置 1.8V LDO  Flash 工艺制程，支持在线烧录  电容屏传感器  检测通道：42(驱动通道)*30(感应通道)  电容屏尺寸范围：8.9”~12.1"  同时支持 ITO 玻璃和 ITO Film  CoverLens 厚 度 支 持 ：0.7mm ≦ Glass ≦ 2mm ； 0.5mm ≦ PMMA≦1.2mm  内置跳频功能  环境适应性能  初始化自动校准  自动温漂补偿  工作温度：-40℃~+85℃，湿度：≦95%RH  储存温度：-60℃~+125℃，湿度：≦95%RH  通讯接口  标准 I2C 通讯接口  从设备工作模式  支持 1.8V~3.3V 接口电平  响应时间  Green mode: 40ms  Sleep mode: 200ms  Initialization: 200ms 汇顶科技机密信息 未经许可不得转载 4 品佳专用

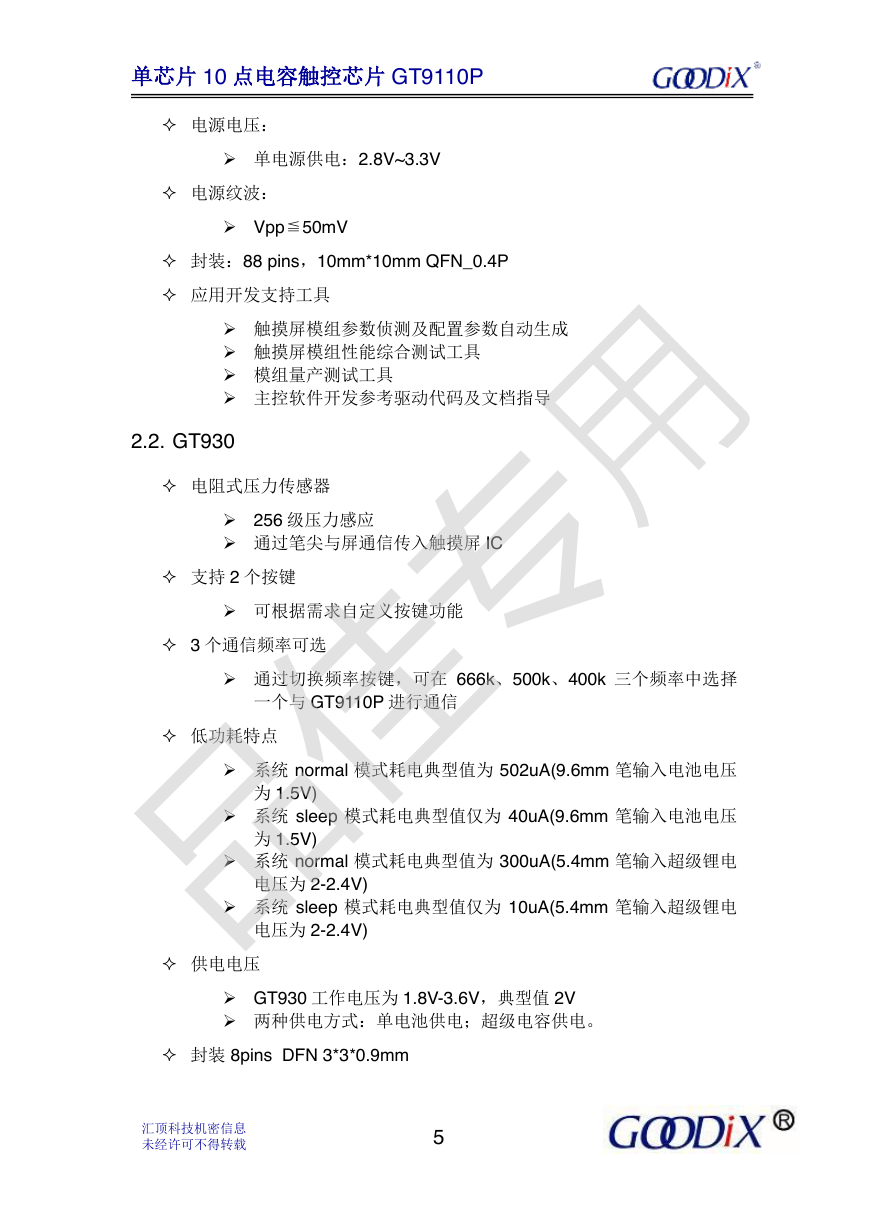

    单芯片 10 点电容触控芯片 GT9110P  电源电压：  单电源供电：2.8V~3.3V  电源纹波：  Vpp≦50mV  封装：88 pins，10mm*10mm QFN_0.4P  应用开发支持工具  触摸屏模组参数侦测及配置参数自动生成  触摸屏模组性能综合测试工具  模组量产测试工具  主控软件开发参考驱动代码及文档指导 2.2. GT930  电阻式压力传感器  256 级压力感应  通过笔尖与屏通信传入触摸屏 IC  支持 2 个按键  可根据需求自定义按键功能  3 个通信频率可选  通过切换频率按键，可在 666k、500k、400k 三个频率中选择 一个与 GT9110P 进行通信  低功耗特点  系统 normal 模式耗电典型值为 502uA(9.6mm 笔输入电池电压 为 1.5V)  系统 sleep 模式耗电典型值仅为 40uA(9.6mm 笔输入电池电压 为 1.5V)  系统 normal 模式耗电典型值为 300uA(5.4mm 笔输入超级锂电 电压为 2-2.4V)  系统 sleep 模式耗电典型值仅为 10uA(5.4mm 笔输入超级锂电 电压为 2-2.4V)  供电电压  GT930 工作电压为 1.8V-3.6V，典型值 2V  两种供电方式：单电池供电；超级电容供电。  封装 8pins DFN 3*3*0.9mm 汇顶科技机密信息 未经许可不得转载 5 品佳专用

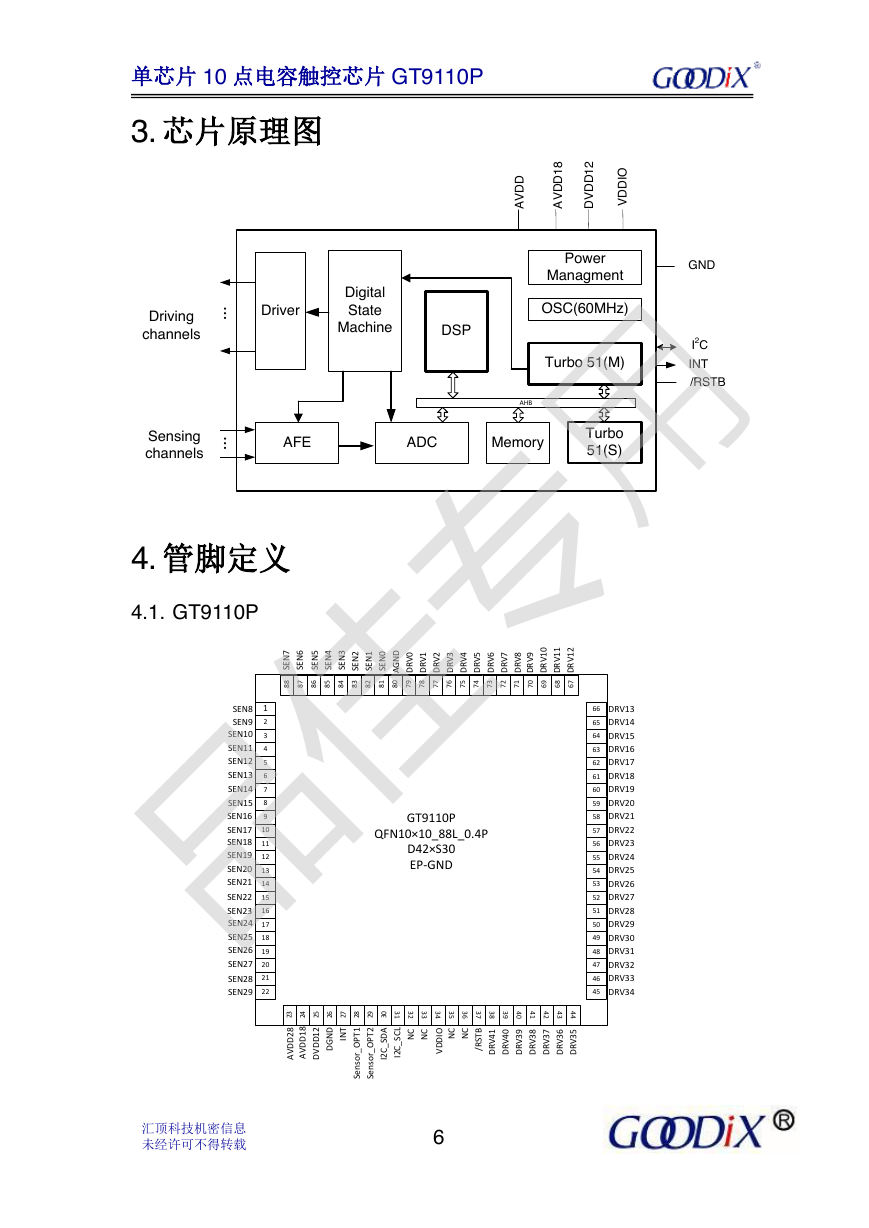

    单芯片 10 点电容触控芯片 GT9110P 3. 芯片原理图 4. 管脚定义 4.1. GT9110P 汇顶科技机密信息 未经许可不得转载 6 DriverAFEADCDigital State MachineTurbo 51(M)Power ManagmentOSC(60MHz)I2C„„/RSTBINTVDDIOGNDAVDDTurbo 51(S)DSPAHBMemoryAVDD18DVDD12DrivingchannelsSensingchannelsGT9110PQFN10×10_88L_0.4PD42×S30EP-GND30292827252624232221403938373635343332311112131415161718192012346578910SEN0SEN1SEN2SEN4SEN3SEN7SEN6SEN5SEN8SEN9DRV8AVDD28AGNDDRV1DRV2DRV4DRV3DRV5DRV6DRV7DRV9DRV10DRV11DRV12DRV13DRV14/RSTBAVDD18DVDD12DGNDINTSensor_OPT1I2C_SDASensor_OPT2I2C_SCLVDDIONC4142434445464748SEN10SEN11SEN12SEN13DRV0DRV15DRV16DRV17DRV18DRV19NC495051525354555657585960SEN14SEN15DRV20DRV21DRV22DRV23DRV41DRV40DRV39DRV38DRV37DRV3661626364656671727374757677706968678283848586878881807978SEN16SEN17SEN18SEN19SEN20SEN21SEN22SEN23SEN24SEN25SEN26SEN27SEN28SEN29NCNCDRV35DRV24DRV25DRV26DRV27DRV28DRV29DRV30DRV31DRV32DRV33DRV34品佳专用
    单芯片 10 点电容触控芯片 GT9110P 管脚号. 1~22 名称 功能描述 SENS8~SENS29 触摸模拟信号输入 备注 23 24 25 26 27 28 29 30 31 32~33 AVDD28 AVDD18 DVDD12 DGND INT Sensor_OPT1 Sensor_OPT2 I2C_SDA I2C_SCL NC 模拟电源正 数字信号地 中断信号 模组识别口 接 2.2uF 滤波电容 接 2.2uF 滤波电容 接 2.2uF 滤波电容 边沿触发寄存器可设 模组识别口（备选） 需外部下拉 I2C 数据信号 I2C 时钟信号 34 VDDIO GPIO 电平控制 35~36 NC 37 /RSTB 38~79 DRV41~DRV0 80 AGND 系统复位脚 驱动信号输出 模拟电源地 81~88 SEN0~SEN7 触摸模拟信号输入 接 2.2uF 滤波电容 悬空：1.8V 接 AVDD：AVDD 需外部 10K 上拉，拉低 复位 4.2. GT930 Pin Name 1 VDD 2 P5/DVR 3 P4 4 P3/VPP 5 P2/KEY2 6 P1/KEY1 7 WKUP_ADC 8 GND 汇顶科技机密信息 未经许可不得转载 功能描述 电源电压 1.8-3.6V PWM 输出 压力 sensor 驱动 调频按键 按键输入 按键输入 压力检测输入 电源地 7 备注 内部上拉 内部上拉 内部上拉 内部上拉 内部上拉 内部上拉 GT9308DFN3mmX3mm12348765VDDP5/DRVP4P3/VPPP2/KEY2P1/KEY1/CLCP0/WKUP_ADCGND品佳专用

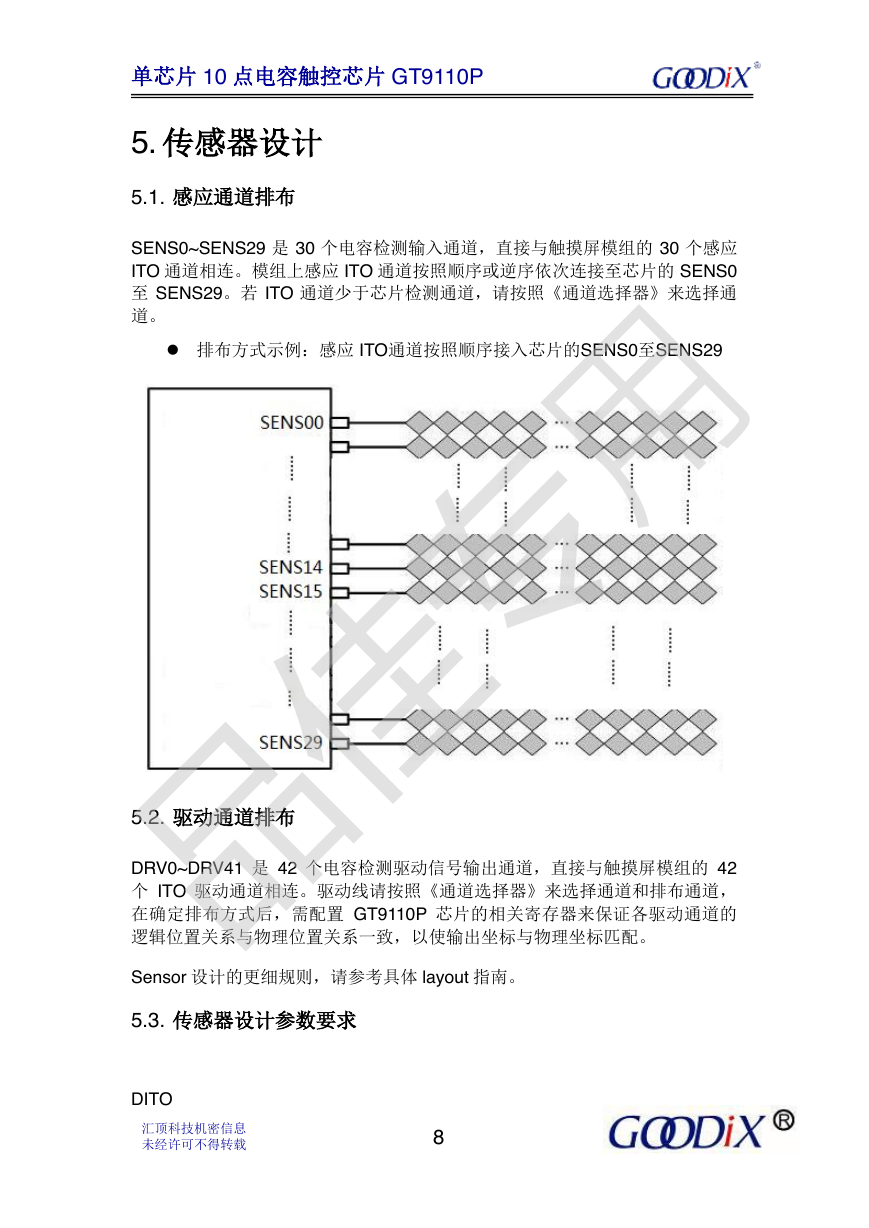

    单芯片 10 点电容触控芯片 GT9110P 5. 传感器设计 5.1. 感应通道排布 SENS0~SENS29 是 30 个电容检测输入通道，直接与触摸屏模组的 30 个感应 ITO 通道相连。模组上感应 ITO 通道按照顺序或逆序依次连接至芯片的 SENS0 至 SENS29。若 ITO 通道少于芯片检测通道，请按照《通道选择器》来选择通 道。  排布方式示例：感应 ITO通道按照顺序接入芯片的SENS0至SENS29 5.2. 驱动通道排布 DRV0~DRV41 是 42 个电容检测驱动信号输出通道，直接与触摸屏模组的 42 个 ITO 驱动通道相连。驱动线请按照《通道选择器》来选择通道和排布通道， 在确定排布方式后，需配置 GT9110P 芯片的相关寄存器来保证各驱动通道的 逻辑位置关系与物理位置关系一致，以使输出坐标与物理坐标匹配。 Sensor 设计的更细规则，请参考具体 layout 指南。 5.3. 传感器设计参数要求 DITO 汇顶科技机密信息 未经许可不得转载 8 品佳专用
