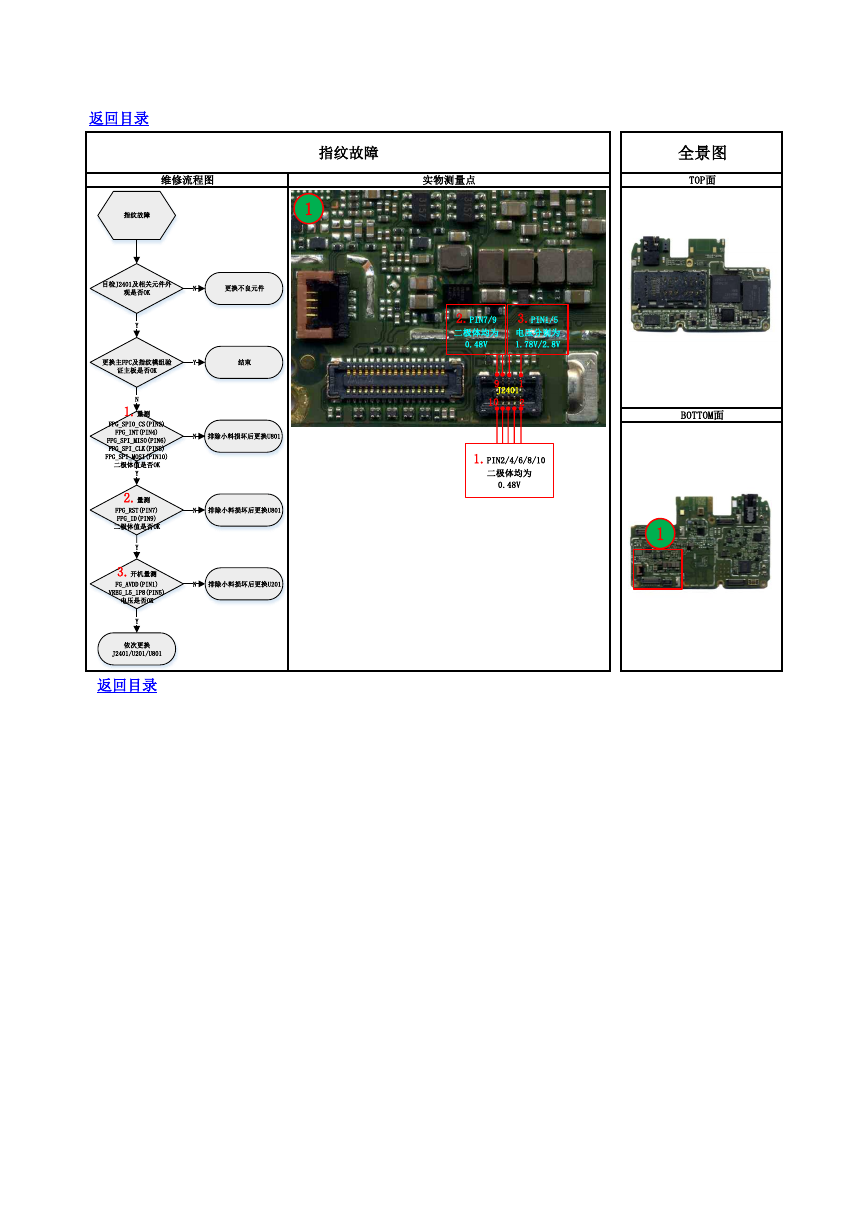

返回目录 指纹故障 维修流程图 实物测量点 全景图 TOP面 1 2.PIN7/9 二极体均为 0.48V 3.PIN1/5 电压分别为 1.78V/2.8V 9 1 J2401 2 10 1.PIN2/4/6/8/10 二极体均为 0.48V BOTTOM面 1 返回目录 指纹故障目检J2401及相关元件外观是否OK更换不良元件NY更换主FPC及指纹模组验证主板是否OK结束YN1.量测FPG_SPI0_CS(PIN2)FPG_INT(PIN4)FPG_SPI_MISO(PIN6)FPG_SPI_CLK(PIN8)FPG_SPI_MOSI(PIN10)二极体值是否OK排除小料损坏后更换U801NY排除小料损坏后更换U801NY2.量测FPG_RST(PIN7)FPG_ID(PIN9)二极体值是否OK3.开机量测FG_AVDD(PIN1)VREG_L5_1P8(PIN5)电压是否OK依次更换J2401/U201/U801N排除小料损坏后更换U201Y
