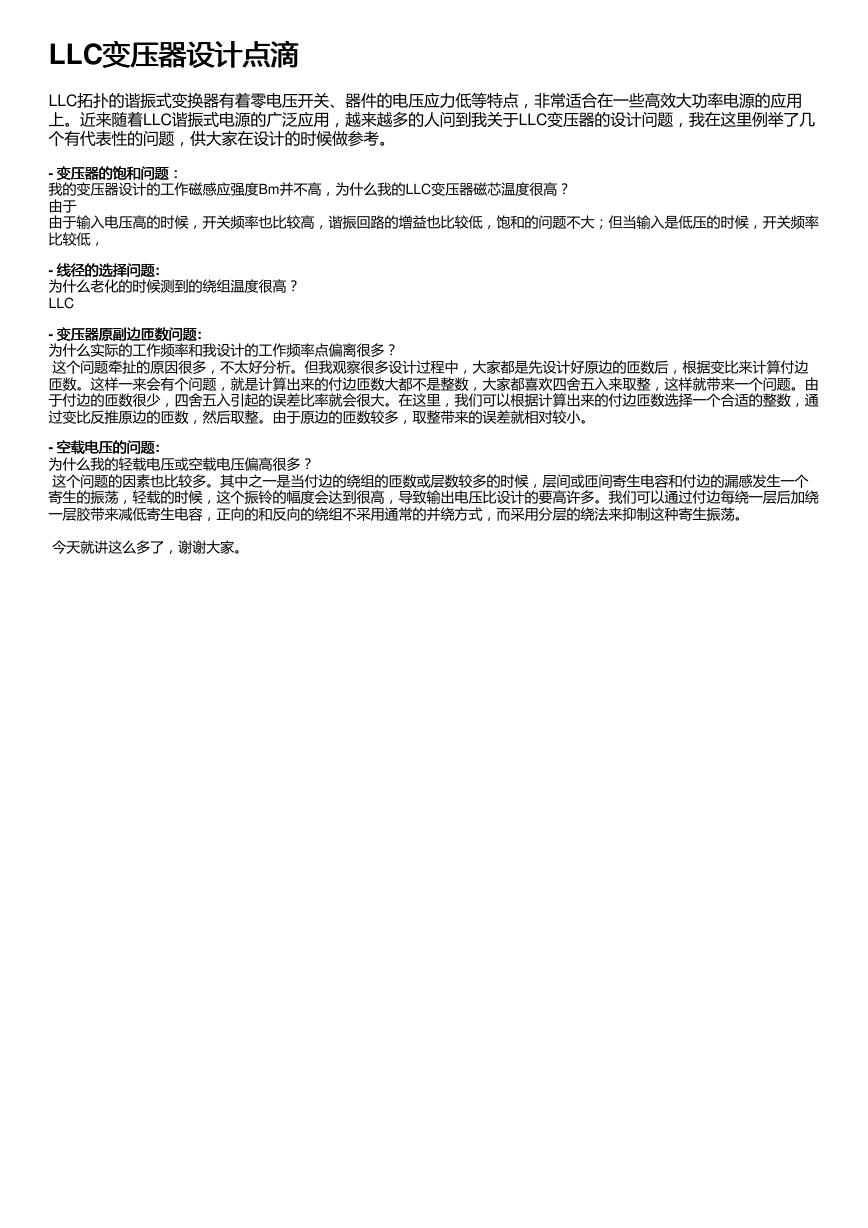

LLC变压器设计点滴 变压器设计点滴 LLC拓扑的谐振式变换器有着零电压开关、器件的电压应力低等特点，非常适合在一些高效大功率电源的应用 上。近来随着LLC谐振式电源的广泛应用，越来越多的人问到我关于LLC变压器的设计问题，我在这里例举了几 个有代表性的问题，供大家在设计的时候做参考。 - 变压器的饱和问题： 变压器的饱和问题： 我的变压器设计的工作磁感应强度Bm并不高，为什么我的LLC变压器磁芯温度很高？ 由于 由于输入电压高的时候，开关频率也比较高，谐振回路的增益也比较低，饱和的问题不大；但当输入是低压的时候，开关频率 比较低， - 线径的选择问题 线径的选择问题: 为什么老化的时候测到的绕组温度很高？ LLC - 变压器原副边匝数问题 变压器原副边匝数问题: 为什么实际的工作频率和我设计的工作频率点偏离很多？ 这个问题牵扯的原因很多，不太好分析。但我观察很多设计过程中，大家都是先设计好原边的匝数后，根据变比来计算付边 匝数。这样一来会有个问题，就是计算出来的付边匝数大都不是整数，大家都喜欢四舍五入来取整，这样就带来一个问题。由 于付边的匝数很少，四舍五入引起的误差比率就会很大。在这里，我们可以根据计算出来的付边匝数选择一个合适的整数，通 过变比反推原边的匝数，然后取整。由于原边的匝数较多，取整带来的误差就相对较小。 - 空载电压的问题 空载电压的问题: 为什么我的轻载电压或空载电压偏高很多？ 这个问题的因素也比较多。其中之一是当付边的绕组的匝数或层数较多的时候，层间或匝间寄生电容和付边的漏感发生一个 寄生的振荡，轻载的时候，这个振铃的幅度会达到很高，导致输出电压比设计的要高许多。我们可以通过付边每绕一层后加绕 一层胶带来减低寄生电容，正向的和反向的绕组不采用通常的并绕方式，而采用分层的绕法来抑制这种寄生振荡。 今天就讲这么多了，谢谢大家。
